今天按照书上的说明设计SOD12的封装，首先设计焊盘。

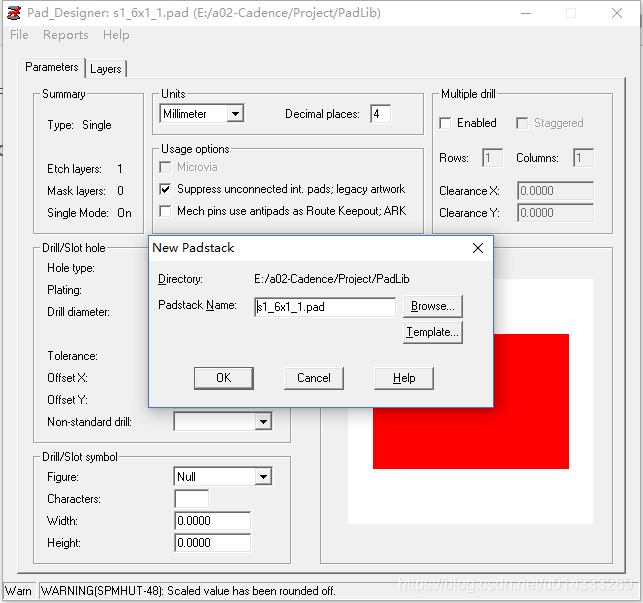

1.打开Pad Designer新建焊盘，名称s1_6x1_1

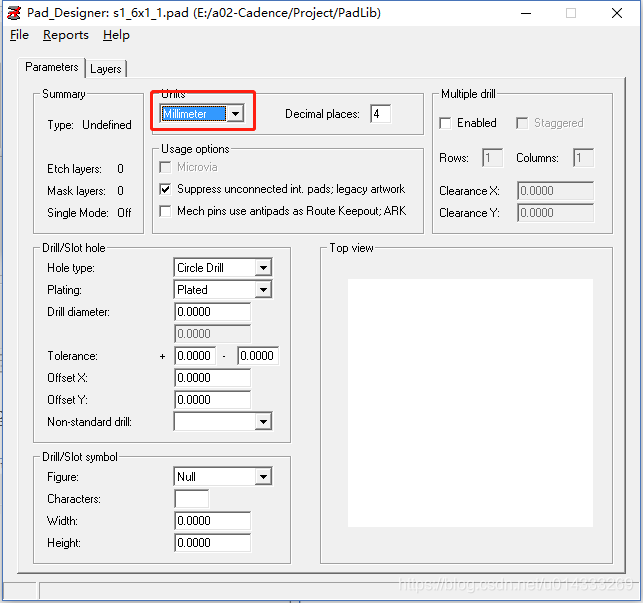

2.单位选择为毫米；

3.在Layer中勾选红色方框的内容，表示新建的焊盘为表贴的

BSGIN LAYER：焊盘实际大小（取Datasheet中的Max值）

SolderMask：阻焊层，尺寸比实际焊盘大0.1mm

PasteMask：钢网的尺寸，和实际焊盘尺寸保持一致

4.完成，保存焊盘。
