单片机上拉电阻和下拉电阻

上拉电阻和下拉电阻有什么用？

1、提高驱动能力：

例如，用单片机输出高电平，但由于后续电路的影响，输出的高电平不高，就是达不到VCC，影响电路工作。所以要接上拉电阻。下拉电阻情况相反，让单片机引脚输出低电平，结果由于后续电路影响输出的低电平达不到GND，所以接个下拉电阻。

2、钳位

上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。

下拉同理，也是将不确定的信号通过一个电阻钳位在低电平

    在单片机引脚电平不定的时候，让后面有一个稳定的电平：

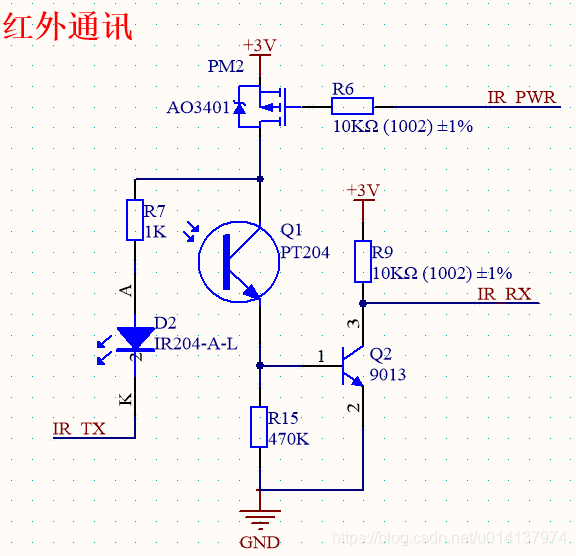

如图:R9为上拉电阻,平常状态时+3V将IR_TX上拉为高电平

         R15为下拉电阻,当三极管Q1导通时,下拉为低电平

    在单片机刚上电的时候，电平是不定的，还有就是如果你连接的单片机在上电以后，单片机引脚是输入引脚而不是输出引脚，那这时候的单片机电平也是不定的，下拉电阻的作用就是如果前面的单片机引脚电平不定的话，强制让电平保持在低电平。

3、 提高输出的高电平值

例如： 当TTL电路驱动CMOS电路时，如果电路输出的高电平低于CMOS电路的最低高电平（一般为3.5V）， 这时就需要在TTL 的输出端接上拉电阻，以提高输出高电平的值
