前言

SVG 意为可缩放矢量图形(Scalable Vector Graphics)。SVG 使用 XML 格式定义图像。



什么是SVG?

  • SVG 指可伸缩矢量图形 (Scalable Vector Graphics)
  • SVG 用来定义用于网络的基于矢量的图形
  • SVG 使用 XML 格式定义图形
  • SVG 图像在放大或改变尺寸的情况下其图形质量不会有所损失

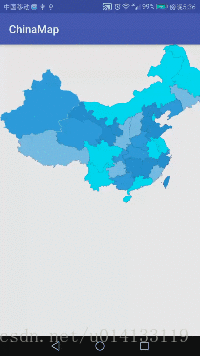

直接上效果图:



svg





在这里主要说一下DocumentBuilderFactory解析XML:



(1) javax.xml.parsers 包中的DocumentBuilderFactory用于创建DOM模式的解析器对象 , DocumentBuilderFactory是一个抽象工厂类,它不能直接实例化,但该类提供了一个newInstance方法 ,这个方法会根据本地平台默认安装的解析器,自动创建一个工厂的对象并返回。

(2) 调用 DocumentBuilderFactory.newInstance() 方法得到创建 DOM 解析器的工厂。

DocumentBuilderFactory doc=DocumentBuilderFactory.newInstance();

(3) 调用工厂对象的 newDocumentBuilder方法得到 DOM 解析器对象。

 DocumentBuilder db=doc.newDocumentBuilder();

(4) 把要解析的 XML 文档转化为输入流,以便 DOM 解析器解析它

InputStream inputStream = context.getResources().openRawResource(R.raw.china);

(5) 调用 DOM 解析器对象的 parse() 方法解析 XML 文档,得到代表整个文档的 Document 对象,进行可以利用DOM特性对整个XML文档进行操作了。

 Document doc = builder.parse(inputStream);

(6) 得到 XML 文档的根节点

Element rootElement = doc.getDocumentElement();

(7) 获取子节点

NodeList items = rootElement.getElementsByTagName("path");

(8) 获取属性

String pathData = element.getAttribute("android:pathData");
String proviceData = element.getAttribute("android:provice");





其他的不多说了  ,喜欢直接看代码!!!



代码:https://github.com/yangxiansheng123/SVGCinaMap/tree/master





其他可以参考:

1.SVG打造台湾https://www.jianshu.com/p/c4a3c205f127
