本文详细解析了PES包的结构及其生成方法，重点介绍了如何通过PES头数据填充关键字段，如stream_id、PTS/DTS时间戳等，并提供了具体的代码实现示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

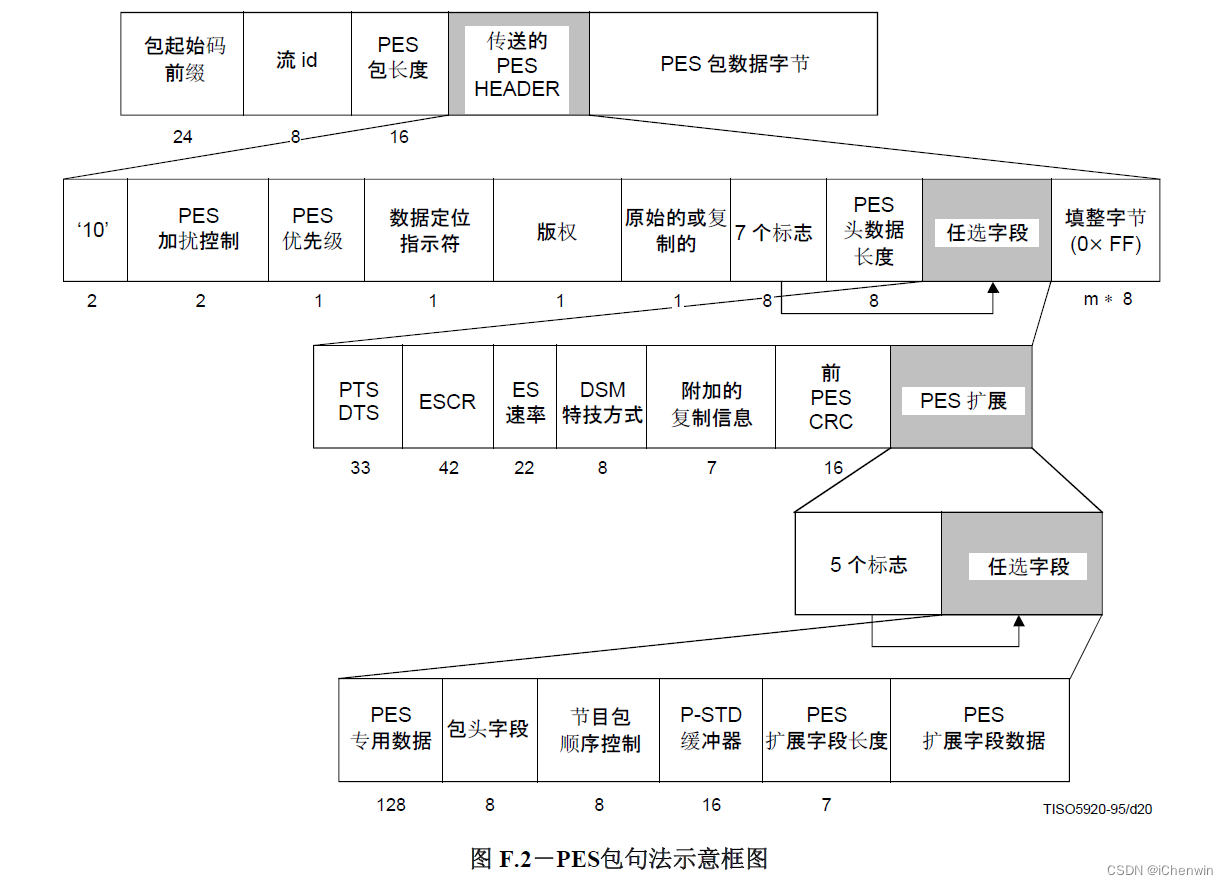

PES包结构图解：
PES前面几个字段填写方法：

// 生成 pes 头数据
    buffer[0] = 0x00;
    buffer[1] = 0x00;
    buffer[2] = 0x01;
    buffer[3] = (unsigned char)(pes->stream_id);

    buffer[4] = (unsigned char)((pes_header_len_syt >> 8) & 0xff);
    buffer[5] = (unsigned char)(pes_header_len_syt & 0xff);

	buffer[6] =   (1<<7)//  2 - check bits '10'
                | ((prc->encrypt & 0x03) << 4)//  2 - PES_scrambling_control(0)
                | ((pes_priority & 1) << 3)//  1 - PES_priority(0)
                | (((~stuff_flag) << 1) & 0x04)     //  1 - data_alignment_indicator(0)
			    | 0                                 //  1 - copyright(0)
				| 0;                                //  1 - original_or_copy(0)

	buffer[7] = (((unsigned char)pes->add_pts) << 7) | ((unsigned char)pes->add_user_data);
//	buffer[7] = ((unsigned char)pes->add_pts) << 7;
                    //  2 - PTS_DTS_flags()
					//  1 - ESCR_flag(0)
					//  1 - ES_rate_flag(0)
					//  1 - DSM_trick_mode_flag(0)
					//  1 - additional_copy_info_flag(0)
					//  1 - PES_CRC_flag(0)
					//  1 - PES_extension_flag()

    buffer[8] = (unsigned char)pes_header_ext_len;	//  8 - PES_header_data_length

    pos = 9;
    if (pes->add_pts)
    {
        pts = prc->ptime_stamp;
        buffer[pos++] = (pts >> 28 & 0x0e) | 0x21;	    //  4 - '0010'
		    										//  3 - PTS [32..30]
												    //  1 - marker_bit
	    buffer[pos++] = (pts >> 21);					//  8 - PTS [29..22]
	    buffer[pos++] = (pts >> 13 & 0xfe) | 0x01;	    //  7 - PTS [21..15]
												    //  1 - marker_bit
	    buffer[pos++] = (pts >>  6);					//  8 - PTS [14..7]
	    buffer[pos++] = (pts << 2  & 0xfc) | 0x01;	    //  7 - PTS [6..0]
		                							//  1 - marker_bit
    }

接收方PTS时间戳的获取
PTS和DTS字段，本来有效信息是33位，扩展至5个字节，也就是40位。扩展方式：

通过上边这个图可以清楚地看到，PTS的33位的各部分，如果从左至右的绿色部分分别为PTS1，PTS2，PTS3的话，那么PTS的计算：
PTS = （PTS1 & 0x0e) << 29 + (PTS2 & 0xfffe) << 14 + (PTS3 & 0xfffe ) >> 1;
DTS（如果有）紧接着后边读取5个字节的数据，也是这样求出来的。
