一硬件

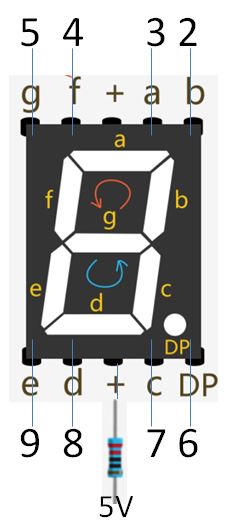

如图数码管是由8个LED（b，a，f，g，e，d，c，DP）构成，外接有10个端口，我自己连接的引脚标号如图，另外数码管分共阳和共阴，区别也很简单，如下【1】

共阳数码管，它们公共端接5V，那在代码中，控制另一端的数字引脚为LOW，这样才能让数码管点亮。

如果是共阴数码管，公共端接GND，在代码中中，控制另一端数字引脚为HIGH，才让数码管点亮。

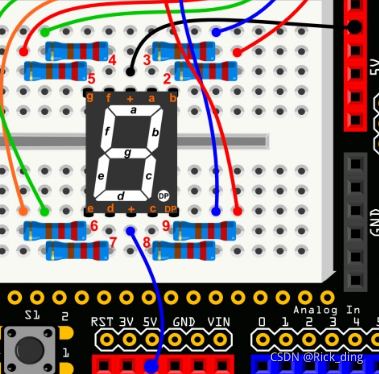

连线的话，本来按照网站【1】的接法如下图，是在8个LED都接入220欧电阻，两个共阳极都接了5V，觉得这样比较麻烦，所以实际连线图还是按照最开始的上图，每个端口对应数字引脚直接连接即可，并没有串联电阻，在一个共阳极串联一个220欧再接5V，另一个共阳极空置（共阳极两个端口内部本来就是相连的）

二代码

1. 目的：通过红外遥控器控制1位数码管的显示，希望实现以下3个具体功能
1）通电后数码管随机显示一位数（目前随机出来总是7）
2）遥控器按0~9，就显示对应数字
3）遥控器按+或-，数字相应加/减一位，直到9/0不能增减为止

2. 代码如下

//红外遥控控制1位数码管

#include <IRremote.h>//调用红外遥控的库
int RECV_PIN = 11;//定义红外接口数字引脚
IRrecv irrecv(RECV_PIN);//创建一个红外线接收对象irrecv
decode_results results;//声明一个IRremote库函数独有的变量类型(decode_results)，results存放红外解码结果,


int ledpin = 13;//定义LED接口引脚，为了观察遥控器是否发送成功，用LED灯的亮灭来直观展示
boolean ledstate = LOW;

int currentnumber = random(0,10);//定义当前显示的数字为一随机数

//数码管部分相关
/*一位共阳数码管，10个接口，8个对应8个LED（7个条形+1个点形），两个对应正（共阳&#x
