本文深入探讨Android中的任务栈概念，解释ActivityManagerService如何管理任务栈，并详细阐述Activity的四种启动模式：Standard、SingleTop、SingleTask和SingleInstance。通过实例解析Activity的目标任务栈选择逻辑，同时补充了Activity启动时的常用标记位及其作用。
##1.任务栈介绍
在Android中，任何Activity都被放在某一个任务栈中，Android通过任务栈来管理Activity的启动和关闭次序。例如：在关闭当前Activity后，系统可以根据任务栈中的记录来显示前一个Activity；通过启动模式和任务栈，可以判断是复用旧的Activity实例还是创建新的实例。
同一个任务栈中可以包含不同APP的Activity，任务栈更像是从用户使用角度来组织管理Activity的一种方式，从用户角度来看，他按顺序打开一堆APP的页面，这些页面互相跳转，他点back键返回，就回到上一个页面，用户并不关心这些页面在底层到底属于哪些APP。
虽然同一个任务栈中可以包含不同APP的Activity，但是这些Activity仍然运行在各自APP对应的进程中。Activity运行在哪个进程是一个维度，任务栈是另一个维度，任务栈主要针对的是这些Activity的使用流程顺序。
用户最初是从桌面(启动器页面)开始，点击启动某个应用，启动了其对应任务栈，然后各种启动、关闭、切换操作，实质上对应的是各种任务栈以及其中Activity的创建、销毁和切换。点击Home键时，切换到桌面，当前Activity切换到后台，并未被销毁。
从桌面打开一个应用时，会开启新的任务栈，默认与当前包名相同，把APP首个打开的Activity放入其中。
当从一个App使用Standard或SingleTop模式调用另一个APP的Activity时，并不会新建任务栈，而是会把Activity放入当前任务栈。
每当点击“Home”键时，就会切换到桌面Activity(启动器launcher Activity)，这是系统提供的一个Activity，它独立占据着一个任务栈，效果比较像像单例模式。每次从桌面启动App都会打开新的任务栈，每次点击Home键都会跳转回桌面Activity，而原来的前台任务栈切换到后台。
##2.在ActivityManagerService中对应的管理机制
在Android中，实际是由ActivityManagerService(AMS)来实现和管理任务栈相关功能，它的真实实现逻辑在native层的。
每个Activity在AMS中都对应一个ActivityRecord，ActivityRecord就像是Activity的一个映像，记录着该Activity的信息，例如: 所在进程名称，App包名，所在任务栈的taskAffinity等。
一个TaskRecord对应一个任务栈，管理一组ActivityRecord，它是栈式结构，后进先出。AMS中记录着所有TaskRecord的最近使用顺序，而TaskRecord中又记录着Activity的入栈顺序。
当前正在显示的Activity所在的任务栈是前台任务栈，其它都是后台任务栈。默认情况下，每次点击back键，此刻的前台任务栈会弹出栈顶Activity，恢复显示下面的Activity，当一个任务栈为空时，就会被系统回收。系统按照最近使用顺序，将前一个TaskRecord对应的任务栈切换到前台。切换任务栈前后台时，会更改这些TaskRecord的最近使用顺序，从而影响Activity回退时的顺序。
*补充：AMS中任务栈相应的数据结构说明:

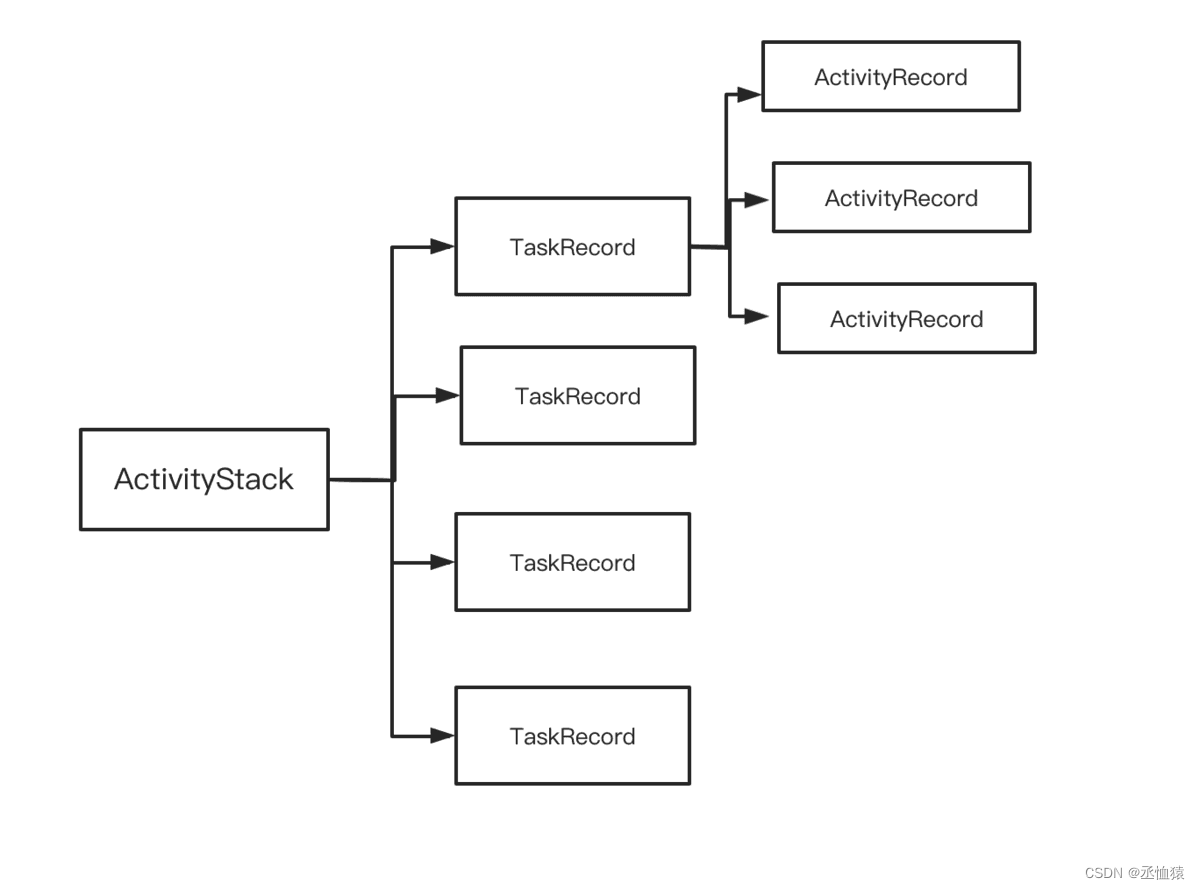

AMS中ActivityStackSupervisor管理多个ActivityStack，一个ActivityStack管理多个任务栈(TaskRecord)，一个任务栈管理多个Activity的信息(ActivityRecord)。
其中ActivityStack名字有欺骗性，它并不是栈式结构的，内部是用列表来组织TaskRecord，当任务栈前后台切换时，列表中的顺序可能发生变化。APP与ActivityStack之间并没有确定的对应关系，有可能一对多，也有可能多对一，不同的系统版本上不同。
可以用adb shell dumpsys activity activities命令，来查看一个调试中的Android手机中的当前任务栈信息。
##3.Activity的四种启动模式：
通过Activity的启动模式，可以充分地复用Activity实例。
1.标准模式（Standard）:
每次都重新创建一个实例，放到目标任务栈的栈顶；
2.单顶模式（SingleTop）：
若目标任务栈的栈顶已经是该Activity的实例A，则直接跳转到A，不再创建新的实例。跳转到A时，会触发onNewIntent()回调方法。
即，当前任务栈的顶部只会有一个该Activity的实例。
3.单栈模式（SingleTask）：
若目标任务栈中已存在该Activity的实例A，则直接跳转到A，此过程中任务栈中A上面的Activity都会出栈，最后A位于栈顶，同样，会触发A的onNewIntent()回调方法。若当前任务栈中没有A的实例，则会新创建一个任务栈，放在栈顶。
但特殊情况是，若在AndroidManifest.xml中通过为Activity设置taskAffinity属性指定了目标任务栈，且与当前任务栈不同，则新创建的实例会放到目标任务栈中。
即，目标任务栈中只会有一个当前Activity的实例。
4.单例模式（SingleInstance)：
若系统中已经存在该Activity的实例A，则直接跳转到A，触发其onNewIntent()方法；否则创建该Activity的实例B，放到一个单独的新任务栈中，并且跳转到实例B。
即，整个系统中只会有一个当前Activity的实例，它位于一个单独的任务栈中。
（新的任务栈中只会包含B一个Activity，当从B以Standard或SingleTop启动别的Activity实例C时，也不会把新的Activity放入该任务栈的栈顶，而是会新创建一个任务栈把C放入其中。）
##4.Activity的目标任务栈：
Activity会被放入哪个任务栈？
每个任务栈都有对应的taskAffinity值，可以翻译为任务相关性，该值等于栈底Activity的taskAffinity值。
Activity在AndroidManifest.xml中可以配置taskAffinity属性值，若不配置，则默认与App包名相同。这个taskAffinity值决定了Activity的意向放入的任务栈，但并非一定会放入taskAffinity值相同的任务栈，还要根据具体的情况来看：
1.当Activity以SingleInstance模式启动时，会新建一个任务栈，并将Activity放入其中。
（通过adb shell dumpsys activity activities指令查看任务栈结构发现，这个任务栈的taskAffinity与该Activity的taskAffinity相同，当然有可能就是包名本身。但因为该栈只能放这一个Activity，所以只会有一个栈的taskAffinity与App包名相同能放多个Activity。)
排除掉情况1，以下都是非SingleInstance模式启动时的情况：
2. 当Activity以SingleTask或带有FLAG_ACTIVITY_NEW_TASK标记启动时，会被放入taskAffinity值相同的任务栈。
（系统会根据taskAffinity值来寻找有没有可放入的目标任务栈，没有该任务栈就创建新的。）
3.当从桌面首次打开APP时，若App中的Activity之前没有被其它APP调用打开过，也会被放入taskAffinity值相同的任务栈。
当调用方Activity是以SingleInstance模式启动时，因为当前任务栈只会放着唯一的Activity，故新启动的Activity 也会被放入taskAffinity值相同的任务栈。（实际验证，例如：当以默认包名为taskAffinity，会被放到默认包名任务栈中。）
（相当去从调用方Activity所在栈来划分的情况）
4.其它情况下，Activity会被放入调用方Activity当前所在的任务栈。例如从App A调用App B的Activity时。
5.特殊情况，android:allowTaskReparenting=“true”时，该属性就像其字面意思一样，允许Activity回归其本来意向的任务栈。
主要使用场景：App A调用App B的Activity C，若非SingleInstance模式启动C，则C会放入App A的任务栈。如果Activity C配置了allowTaskReparenting=“true”，此时回到桌面，点击App B的图标启动B的任务栈时，系统会将C从App A的任务栈移动到App B的任务栈，此时会显示Activity C，而非App B原本应启动的初始页面Activity。
<activity
... ... ... ...
android:taskAffinity=“per.sample.task” //如果设置该参数，则会在指定的任务栈中启动。
默认不用设置，运行在包名对应的任务栈中。
必须配合singleTask、FALG_ACTIVITY_NEW_TASK、allowTaskReparenting
至少之一使用才有效
android:allowTaskReparenting=“true”
... ... ... ...
</activity>
##5.补充：
1.通过Java代码和AndroidManfest.xml都可以设置一个Activity启动时的启动模式。若二者同时存在，则在执行中第二种方式的优先级更高。
但注意，java代码模式无法设置SingleTask、SingleInstance模式，xml方式无法设置出FLAG_ACTIVITY_CLEAR_TOP等一些标记位对等的效果。
xml中设置方法：android:launchMode=“xxx"
Java中设置方法：Intent.setFlags(xxx|xxx);
个人的理解：
AndroidManfest.xml静态设置的参数，与Activity绑定，表示每次都以什么方式启动；而java代码中设置Intent标记位参数只跟“本次启动操作”绑定。
所以xml可以设置任意启动模式，而java方式无法设置SingleTask、SingleInstance模式，因为xml方式设置成任何模式，每次启动都是自洽的； 而java方式同一个Activity的不同实例启动时，所用的启动模式有可能不同，使用SingleInstance、SingleTask模式启动时可能与其它模式启动时产生冲突。
2.SingleTop模式只是去检测栈顶是否有相应实例，并做相应操作。
3.当启动Activity时，若创建了新的A实例，则触发onCreate()->onStart()流程；若未创建新的A实例，而是SingleTop、SingleTask、SingleInstance等模式，则触发onNewIntent()->onStart()流程。
4.java代码中设置FLAG_ACTIVITY_NEW_TASK，作用并不等同xml中设置android:lanchMode=singleTask，实际运行的时候发现单独设置该标记位，什么特殊作用都没发生。
当设置FLAG_ACTIVITY_CLEAR_TOP | FLAG_ACTIVITY_SINGLE_TOP时，作用才类似xml中设置singleTask。不过这种方式不能保证一个栈中只有一个目标示例，它只是在栈中找到最上面的那个实例，并把上面的其它Activity实例都弹出。
在xml中设置android:lanchMode=singleTask, 才能保证栈中单实例，因为这样每次启动该Activity时，都是以singleTask方式启动的。
5.点击back键回退，关闭Activity A恢复Activity B时，生命周期流程为：
A：onPause() -> B：onRestart() -> B: onStart() -> B: onResume() -> A : onStop()-> A : onDestroy()
（根据前面所讲可以很容易理解）
##6.Activity启动时常用标记位(Flags)
启动Activity时，在Intent中可添加的标记位种类很多。
常用标记位：
1.FLAG_ACTIVITY_SINGLE_TOP:
指定为SingleTop模式，该标记位的效果与单顶模式相同。
2.FALG_ACTIVITY_NEW_TASK：
一般配合android:taskAffinity属性一起用，把Activity放入taskAffinity对应的任务栈中，若不存在对应任务栈，则创建新的任务栈。
单独使用FALG_ACTIVITY_NEW_TASK，不会有什么效果。
3.FLAG_ACTIVITY_CLEAR_TOP:
若任务栈中尚无Activity A的实例，不会有特别处理，只是放到顶部；
若任务栈中已存在Activity A的实例，当A不位于栈顶时，弹出A所属任务栈中A之上的所有Activity，触发onNewIntent()；
当A位于栈顶时，分两种情况：若以默认方式启动A，则弹出A，创建一个新的实例放入栈顶，所以会触发onCreate()；若附加FLAG_ACTIVITY_SINGLE_TOP标记位来启动A（可理解为以单顶模式启动A），则A不弹出，触发onNewIntent()方法。
另外，SingleTask的Activity实例，默认是带有FLAG_ACTIVITY_CLEAR_TOP标记位的。
4.FLAG_ACTIVITY_EXCLUDE_FROM_RECENT：
带有该标记位的Activity，不会显示在历史记录列表中(就是点击底部菜单键弹出的那一堆选择列表)。
