COMSOL - 受力分析仿真(GIF 动图演示)

COMSOL - 受力分析仿真

仿真说明

COMSOL的仿真文件是由 .mph 作为后缀来表示的。“完整”MPH 文件包含所有网格和解。

案例库

从主屏幕工具栏的窗口菜单中选择案例库 。“案例库”是 MPH 文件的集合，包含教程模型、可运行的 App 以及随附文档。教程模型演示如何使用“模型开发器”，附带的文档包含理论背景和分步操作说明。可运行的 App 附带如何使用该 App 的操作说明。

模型开发器

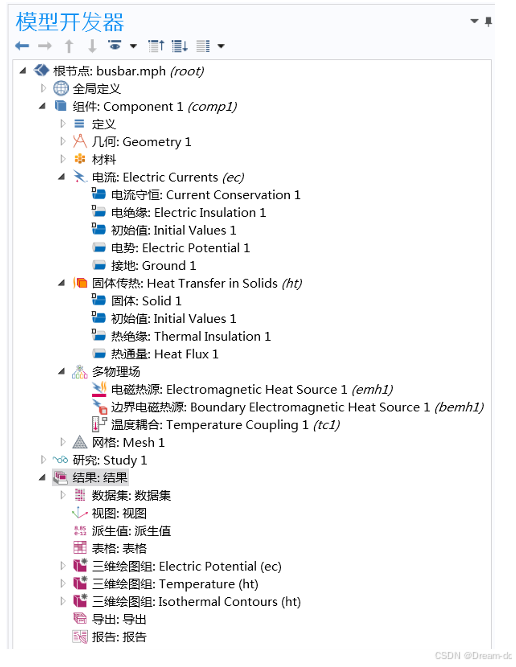

在模型开发器窗口，从定义全局变量到最终生成结果报告，建模过程中的每一步都显示在模型树中。模型树从上到下定义了一个有序的操作序列。

在模型树的以下分支中，节点顺序会影响操作序列，您可以在模型树中上下移动子节点来更改操作序列。
在模型树的组件 > 定义中，以下节点类型的顺序也会对操作序列产生影响（图中未显示）：

• 完美匹配层
• 无限元

在其他分支中，节点顺序对操作序列的影响不大，但可以对某些节点重新排序使其更易于查看。

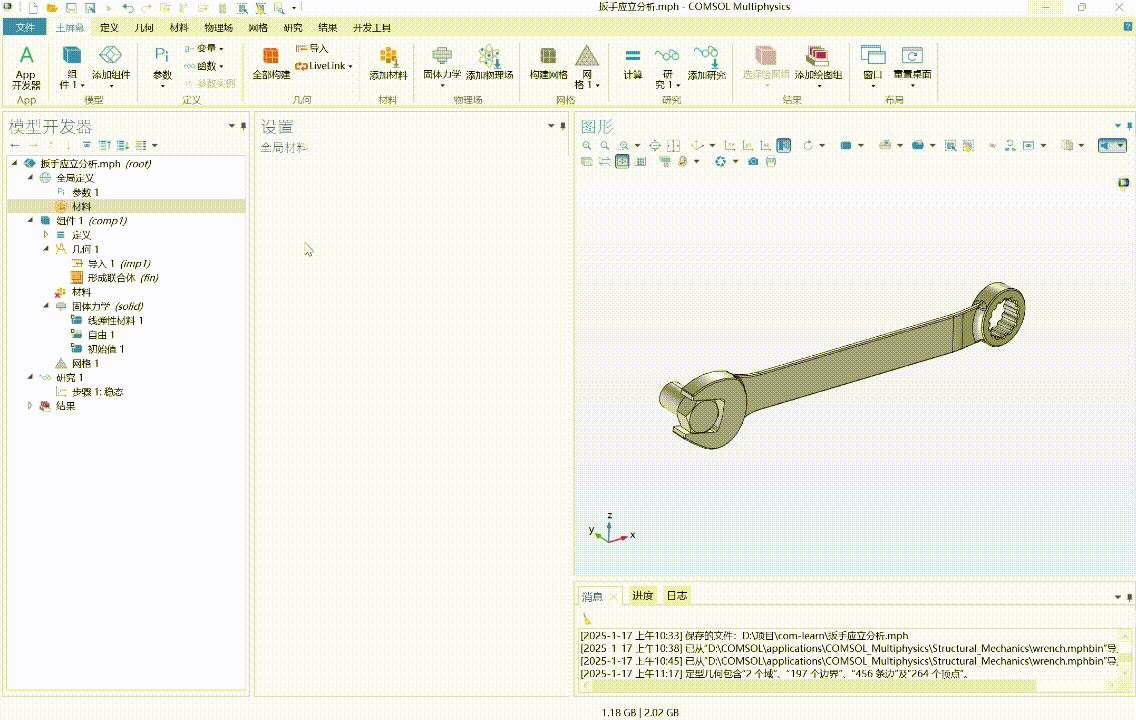

示例1：扳手结构分析

“模型开发器”的工作流程

• 首先打开“模型向导”，并添加固体力学物理场选项。
• 然后导入几何，并选择 steel 作为材料。
• 接下来，通过创建模型来探索其他关键步骤，包括：定义载荷的参数和边界条件；
• 在“图形”窗口中选择几何实体；
• 定义“网格”和“研究”；
• 最后，通过数值和可视化来检查结果。

具体创建流程

1. 启动软件

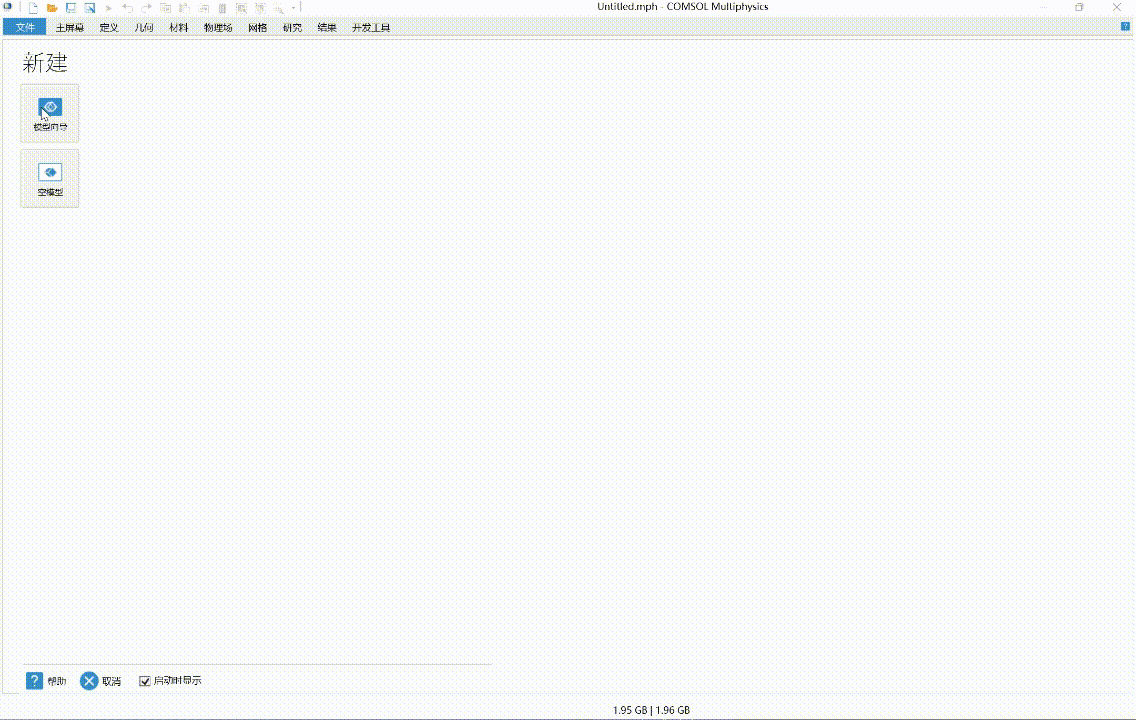

2. “新建”窗口
3. 模型向导和空模型（空模型要手动添加组件和研究），此次选模型向导
4. 选择空间维度窗口中选择“三维”
5. 选择物理场中选择结构力学 > 固体力学 (solid) 单击添加
6. 单击研究 ，继续操作
7. 单击预设研究下的稳态
8. 单击完成

本案例使用稳态研究类型 - 无时变载荷或材料属性。

几何（导入）

COMSOL自带文件中有一个3D扳手建模文件路径在安装目录下的：

applications\COMSOL_Multiphysics\ Structural_Mechanics\wrench.mphbin

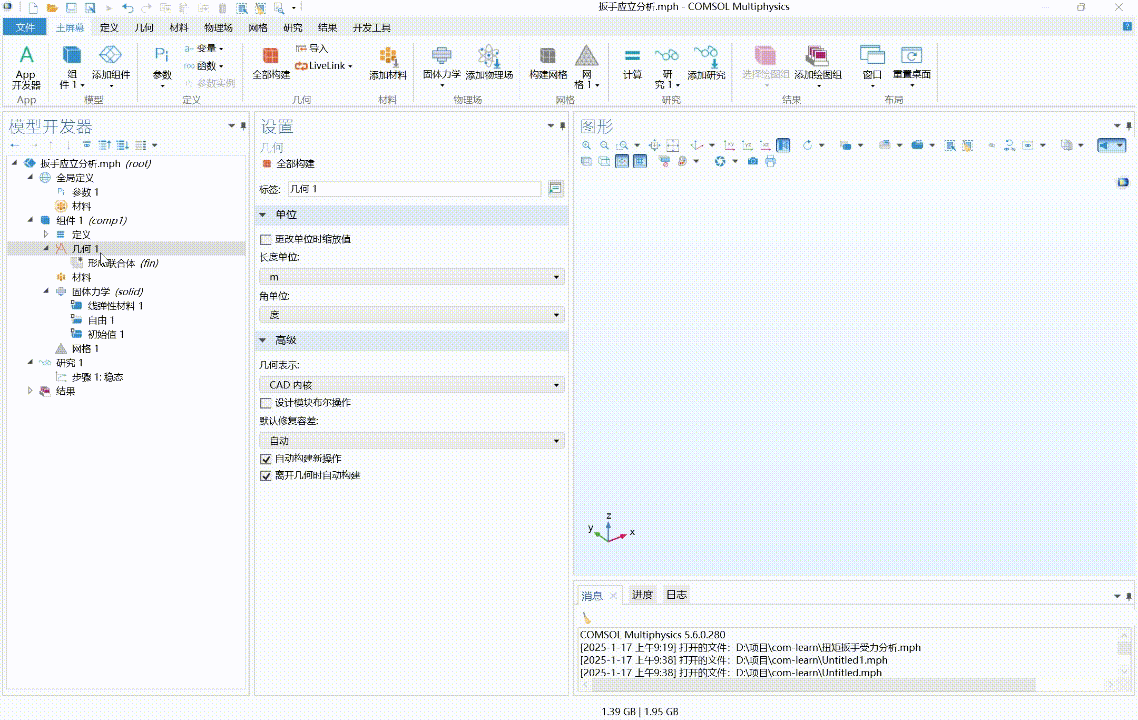

导入几何步骤：

1. 在“模型开发器”窗口的组件 1 下
2. 右键单击几何 1 并选择导入
3. 在导入的设置窗口中，从源列表中选择 COMSOL Multiphysics 文件
4. 单击浏览
5. 文件夹中找到 wrench.mphbin文件
6. 单击导入以在图形窗口中显示几何

材料（导入）

材料添加步骤：
