keil-c51编译后会输出程序所占用的code、idata以及xdata各自所占用的区段大小，根据自身所选用的51mcu片上资源，以该输出信息为根据，进行程序上的优化与调整

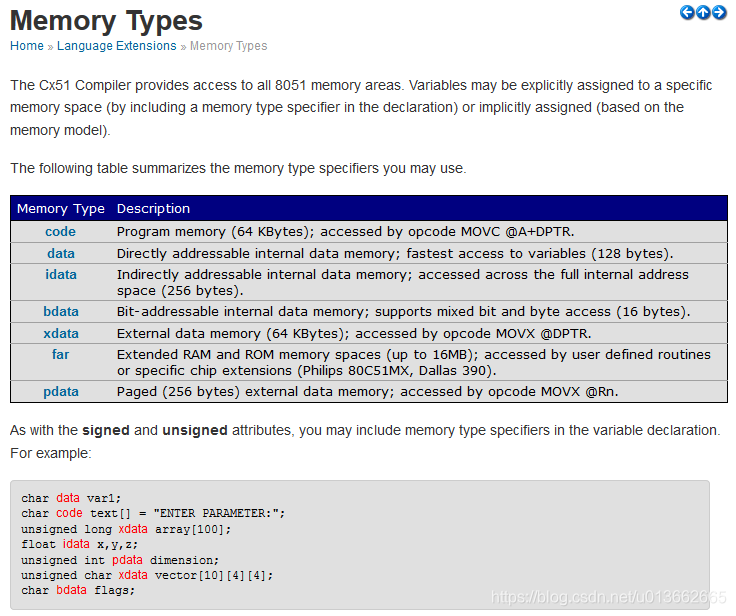

1 - Keil官方的介绍

code - 简要的说就是存储代码，以及被“code”关键字标注的常量数组、变量一同所占用的空间大小，字节单位。

idata - 存储在直接寻址的内部数据存储区的变量所占用的大小。默认状态下声明定义的变量存储在idata段，部分常见的51内核单片机，其idata最大限制为128字节。

xdata - 存储在拓展数据存储区的变量所占用的大小，这里不翻译为外部便于理解。xdata既可以是外部拓展的sram片，也可以是片内内置的sram。像部分厂家的51内核单片机，其上内置了片内的sram作为xdata可访问的区域。

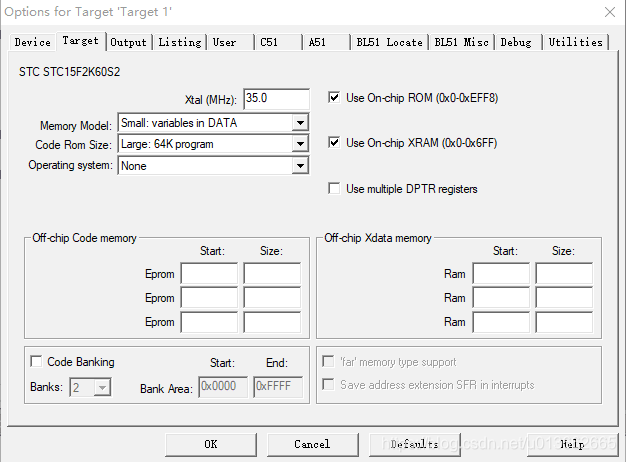

在部分使用场景中，仅仅使用有限的idata段是存储不下程序中所需要的变量，这时若使用的板子内置或外拓了sram，则可以使用xdata关键字将部分变量移动至拓展sram中存储。视你的sram是内置sram还是外置sram，在keil的设置窗口中勾选 "use On-chip XRAM"。

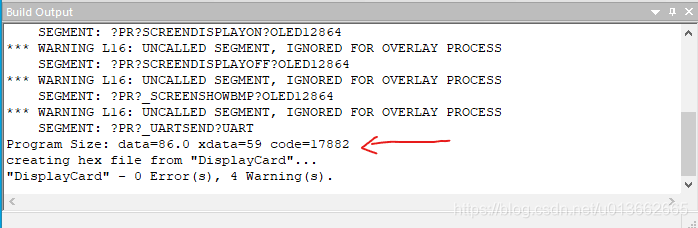

编译完成后，生成的hex文件大小并不表示程序中其code段所占用的大小。编译完毕后，参照keil报表中code代表程序段大小，idata代表内部ram大小，xdata代表拓展ram大小

这个其实可以算一种小技巧，例如在使用vscode进行代码编辑的时候，编辑器虽然可以正常的提示通用的C风格关键字，但是遇到类似 “code” 以及 “xdata” 这类keil-C51特有关键字时，会提示报错，影响后续代码部分的自动提示功能。这里可以用简单的宏定义方式避免出现这个问题。

可以在代码公用头文件中添加以下宏定义：

#ifndef KEILMACRO       //避免vscode报错
#define xdata
#define sfr char
#define sbit char
#define code
#endif

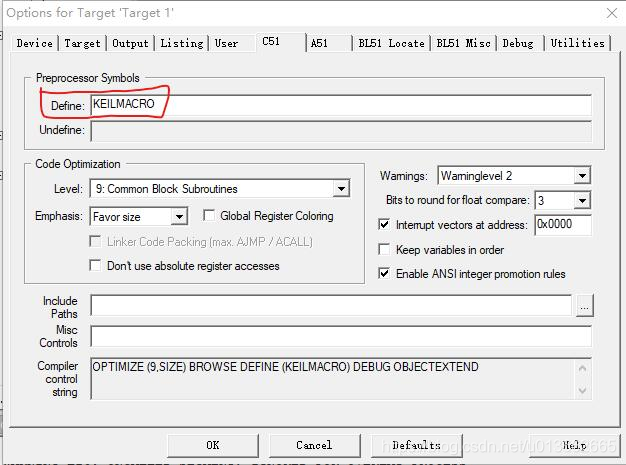

这里定义了一个 “KEILLMACRO” 我们只需要在keil的编译设置中定义这个即可
