SNMP -- snmp协议报文说明

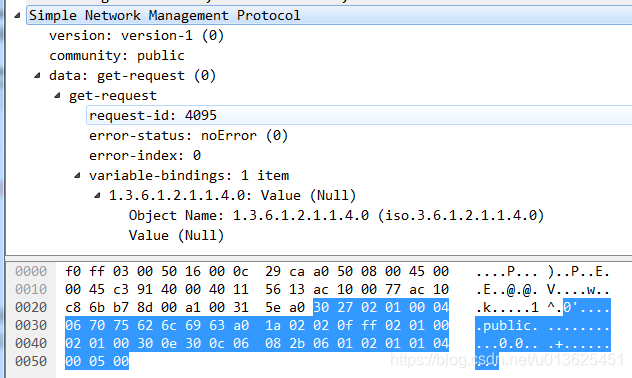

1，snmp报文图片

2，snmp协议报文拆分说明

      1）前提： snmp数据报文格式均为： tpye - length - value 的方式

       2）snmp报文解析

        如上图蓝色所示，即为snmp报文内容：

2.1 SNMP头部

        # 30 27 ： 0x30 type = snmp消息 | 0x27 length = 长度

        # 02 01 00 ... 00 05 00 为 value；

2.2 SNMP版本号（type - length - value）

        # 02 01 00 ：02 类型 01为长度 00 为snmp版本
（02为数据类型integer|01为此段消息长度，00为snmp版本1|01为v2c | 02为snmpv2|03为snmpv3）

2.3 SNMP共同体

        # 04 06 70 75 62 6c 68 63
（04 (octet string) + 数据长度 + 实际共同体字符）

2.4 SNMP PDU类型 （type - length - value）

       # a0 1a 02 02 0f ff ... 00 05 00

      a0 为 snmp pdu类型 ，具体见下

<

PDU类型	名称
a0	get-request
a1	get-next-request
a2	get-response
