本文介绍了LDO（低压差线性稳压器）的两个关键参数——线性调整率和负载调整率。线性调整率是指输入电压变化时输出电压的变化量，负载调整率则是负载电流变化时输出电压的变化。两者理想情况下应尽可能小，以确保LDO在输入电压和负载电流波动时保持稳定输出。设计LDO时，需特别关注这两个参数以防止失效。
原文来自公众号：工程师看海
后台回复：LDO仿真文件
LDO是常见的电源架构，线性调整率和负载调整率是两个重要的参数。
线性调整率（line regulation）指的是，在特定负载电流条件下，当出入电压变化时，引起的对应输出电压的变化量。
从定义可以看出，线性调整率越小越好，当输入电压变化时，对输出的影响就越好，LDO性能越好。
负载调整率（Load regulation）指的是，在特定的输入电压条件下，当负载电流变化时，引起的输出电压的变化。
从定义可以看出，负载调整率也是越小越好，当负载电流突然变化时，引起的输出变化越小，LDO性能就越好。

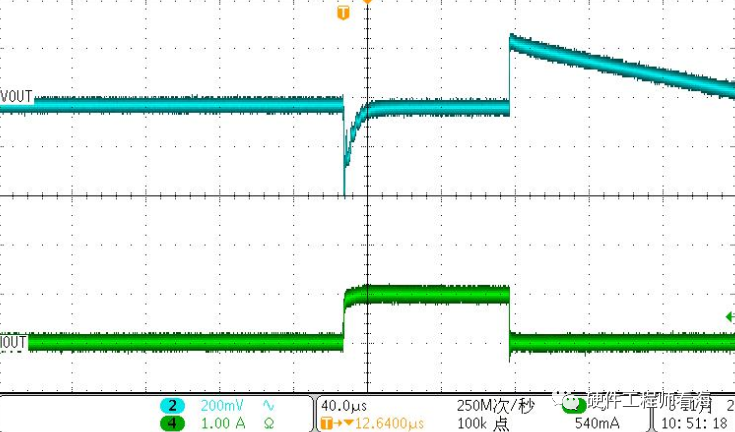

下图中绿色的Iout突然上升时，使得LDO输出有个下冲，这就是负载调整率。
一个设计优秀的LDO一定要具有良好的稳定性，
但输入电压变化比较大、负载电流波动比较大时，一定要格外注意这两个参数的选择，防止设计失效。
