红外协议 IR Sharp 夏普协议深度解析-简单易懂协议详解

夏普红外协议，网上资料很少，它用在夏普生产的VCRs-（盒式磁带录像机），这是其被称为夏普协议的原因。
1. 调制

• 使用38K载波对编码后的波形进行调制；

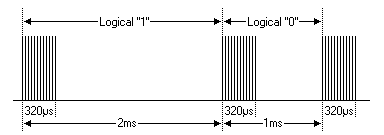

• 夏普协议依据位时间长度进行解码。每个脉冲都是 320us (大约 12 个周期)。
• 逻辑“1”使用 2ms 时间发送，逻辑“0”则是 1ms。推荐的载波占空比位 1/4 或 1/3。


2.命令格式

（1）地址位（ADDR）： 5bit， 用作地址字节。最低位优先发送；
（2）命令位（CMD）： 8bit，用作命令字节。最低位优先发送；
（3）扩展位（Exp）： 1bit，固定位“1”，校验包内为“0”。
（4）校验位（CHK）： 1bit，固定位“0”，校验包内为“1”。
（5）尾脉冲： 1bit，正脉冲，320us。

3. 数据包

一个完整的命令队列包含 2 个信息。首先发送的是如上面的确切所述。接下来发送的延时 40ms，然后重新发送一帧数据，其地址位（ADDR）是一样的，其他的（CMD，Exp，CHK）是反相的。

4.通信实例
通信协议使用金思特电子的Kingst LA5016 usb 逻辑分析仪进行数据通信检测。

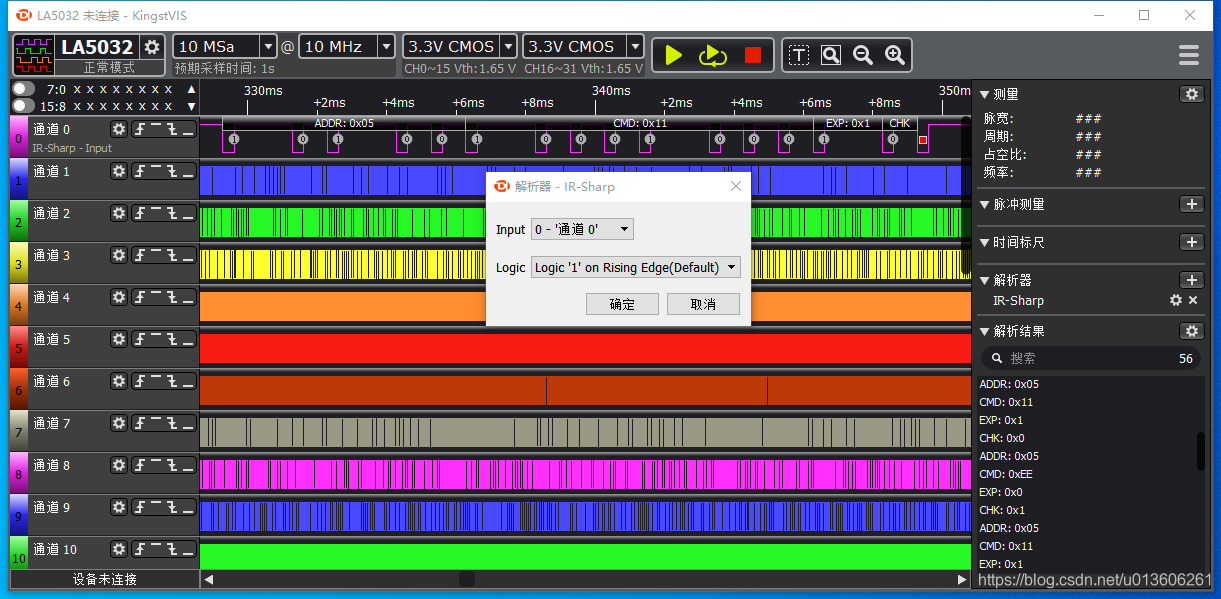

打开协议设置界面，可以设置Logic "1"的调制类型，以此区分发送数据和接收数据。

Logic"1"的默认定义为上升沿解析，为接收数据解析；
若Logic"1"的定义为下降沿，则为发送数据解析。

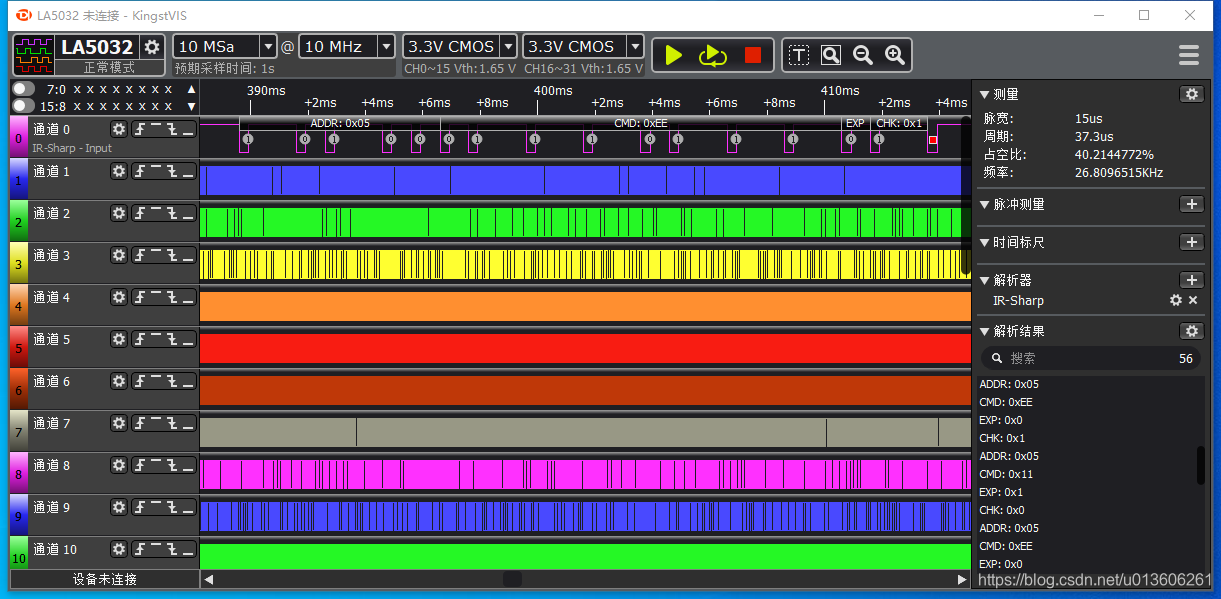

波形如下图所示，ADDR = 0x05, CMD = 0x11, Exp = 0x01， CHK = 0x00 。
其反相包中，ADDR = 0x05, CMD = 0xEE, Exp = 0x00， CHK = 0x01 。


参考资料：
（1）史上最全的红外遥控器编码协议.pdf
