Unity5.6如何使用StencilBuffer实现SpriteRenderer的Mask

什么是StencilBuffer

什么是StencilBuffer

模板缓冲区(StencilBuffer)可以为屏幕上的每个像素点保存一个无符号整数值，在渲染的过程中,可以用这个值与一个预先设定的参考值相比较,根据比较的结果来决定是否更新相应的像素点的颜色值.这个比较的过程被称为模板测试.
主要过程为：将StencilBuffer的值与ReadMask与运算，然后与Ref值进行Comp比较，结果为true时进行Pass操作，否则进行Fail操作，操作值写入StencilBuffer前先与WriteMask与运算.
公式：(Ref & ReadMask) Comp (StencilBufferValue & ReadMask)

问题一：在未使用模板检测时，我们的屏幕到底默认的模板检测缓冲数值是多少？

我们用Unity来测试一下这个问题：

先准备两个shader
第一个Shader 叫RedShader 来自官方文档

Shader "Unlit/RedShader"
{
	SubShader
	{
		//RenderType 为 Qpaque代表渲染的物体不透明
		//Queue 为 Geometry 代表物体的渲染队列在不透明列队中
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}

		Pass
		{
			Stencil{
				Ref 2 //将写入模板测试缓存区中的值
				Comp always //比较方式 always代表不会进行Fail操作
				Pass replace //通过后所进行的操作，replace代表向模板缓存区中写入引用的值
			}
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"
			struct appdata
			{
				float4 vertex : POSITION;
			};

			struct v2f
			{
				float4 vertex : SV_POSITION;
			};
			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				return o;
			}
			fixed4 frag (v2f i) : SV_Target
			{
				return half4(1,0,0,1);//最终输出到屏幕的颜色为红色，
			}
			ENDCG
		}
	}
}

有了第一个Shader，我们看看窗口效果，我们可以看到红色的一片，下一图则是显示StencilBuffer理论上应该显示值

3.接着我们添加第二个Shader GreenShader，修改的只是模板测试的值，其余均没有变化，最终输出颜色变为绿色，可以做比较

Shader "Unlit/GreenShader"
{

	SubShader
	{
		//RenderType 为 Qpaque代表渲染的物体不透明
		//Queue 为 Geometry 代表物体的渲染队列在不透明列队中
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}
		Pass
		{
			Stencil{
				Ref 2 //这里与RedShader值一样，用于与模板测试缓冲区的值做比较
				Comp equal //equal 代表当前的Ref与模板测试缓冲区的值相等时通过模板测试
				Pass keep //通过测试通过后，保持模板测试缓冲区中的值不变

			}
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"
			struct appdata
			{
				float4 vertex : POSITION;
			};
			struct v2f
			{
				float4 vertex : SV_POSITION;
			};

			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				return half4(0,1,0,1);//最终输出到屏幕的颜色为绿色，
			}
			ENDCG
		}
	}
}

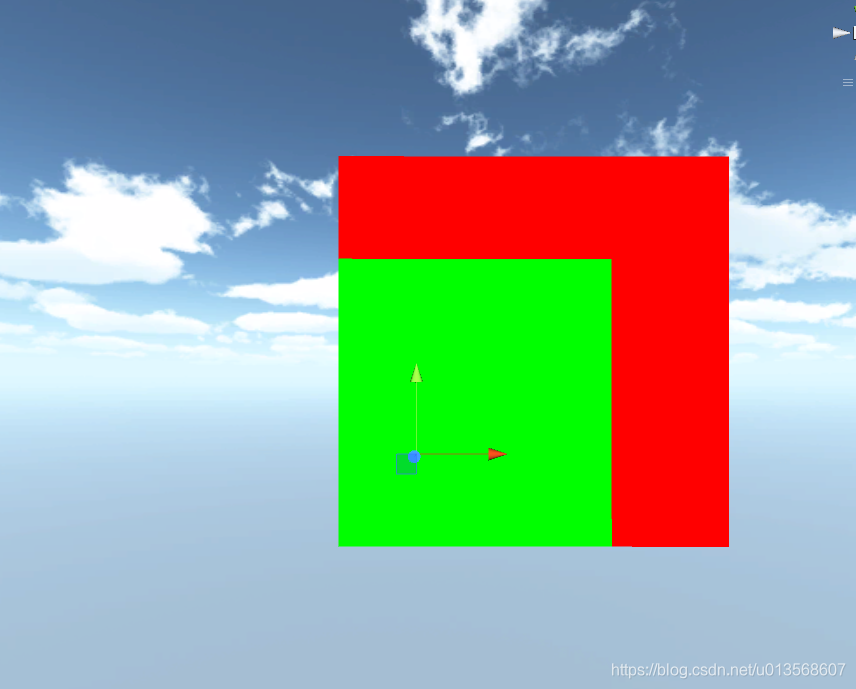

现在我们再来看看窗口的结果，发现绿色方块只有在红色范围内才显示

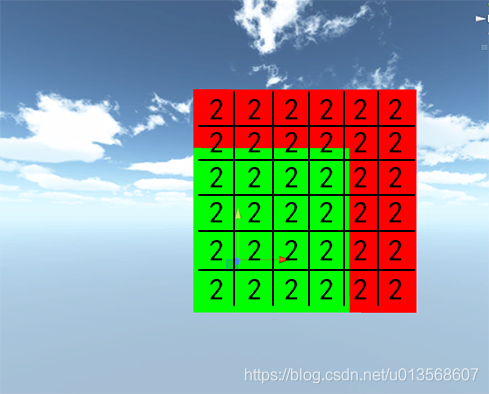

这是为什么呢，因为第二个shader所做事情就是与第一个shader写入模板测试缓冲区的值进行比较，如若两者相等，保留该像素的颜色，不相等剔除该像素颜色，我们再看看第二图，发现与第一个shader的第二图结果相同，这是因为采用的比较方式是（Comp Equal）。

在这里插入图片描述

5.通过上面的例子我们大致了解了StencilBuffer如果工作,再回到我们最初的问题，在未使用模板检测时，我们的屏幕到底默认的模板检测缓冲数值是多少？
我们修改一下第一个Shader(RedShader)的模板测试值，改为

Stencil{
				Ref 0 //将写入模板测试缓存区中的值
				Comp always //比较方式 always代表不会进行Fail操作
				Pass replace //通过后所进行的操作，replace代表向模板缓存区中写入引用的值
		}

其余不变
修改第二个Shader（BlueShader)的模板测试值，改为

Stencil{
				Ref 0 //这里与RedShader值一样，用于与模板测试缓冲区的值做比较
				Comp equal //equal 代表当前的Ref与模板测试缓冲区的值相等时通过模板测试
				Pass keep //通过测试通过后，保持模板测试缓冲区中的值不变

		}

两个shader都只改了Ref的值为0，但是我们可以看到窗口中的显示效果
在这里插入图片描述
似乎模板测试失效了，其实不然，而是因为默认屏幕的模板检测缓冲数值是0，因此当第一个Shader写入模板缓冲区的值为0时，第二个Shader与模板缓冲区中的值做比较时，位于红色区域范围外的值在第二个Shader进行模板缓冲测试时，其也能通过模板缓冲测试，因此它的像素值不会被舍弃。

问题二：对于Zfail DecrWrap这个属性该如何理解

我们先来添加第三个Shader 命名为（BlueShader)
它用于模板测试的参考值(Ref 为1),采用的比较方式为是否相等(Comp equal),最终输出颜色为蓝色
2.我们在第二个Shader (GreenShader)中的模板测试中添加一个属性(ZFail DecrWrap)，这个属性的作用在于当模板缓冲测试通过，但深度缓冲测试没有通过，则进行减小模板缓冲区的值，如果原来的值为0，则会变为255，如果值大于0，则其值减一

Shader "Unlit/BlueShader"
{

	SubShader
	{
		//RenderType 为 Qpaque代表渲染的物体不透明
		//Queue 为 Geometry 代表物体的渲染队列在不透明列队中
		Tags { "RenderType"="Opaque" "Queue"="Geometry"}
		Pass
		{
			Stencil{
				Ref 1 //这里小于GreenShader值，用于与模板测试缓冲区的值做比较
				Comp equal //equal 代表当前的Ref与模板测试缓冲区的值相等时通过模板测试
			}
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"
			struct appdata
			{
				float4 vertex : POSITION;
			};
			struct v2f
			{
				float4 vertex : SV_POSITION;
			};
			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				return o;
			}
			fixed4 frag (v2f i) : SV_Target
			{
				return half4(0,0,1,1);//最终输出到屏幕的颜色为绿色，
			}
			ENDCG
		}
	}
}

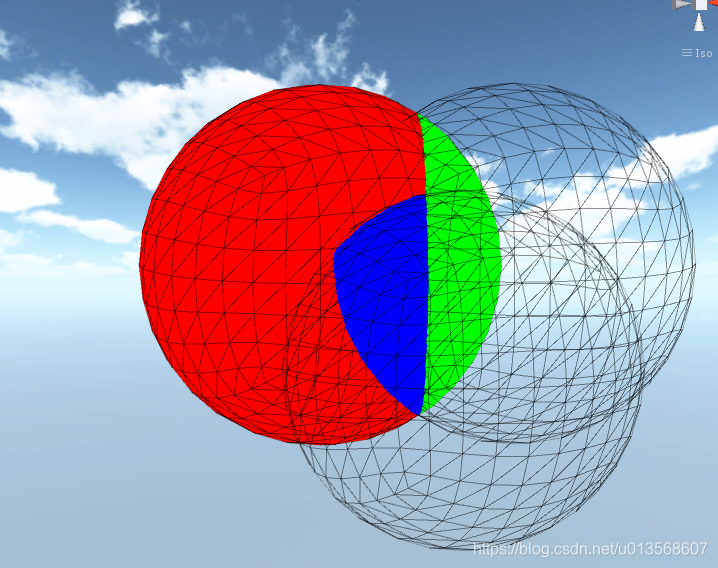

3.通过窗口观察效果，将RedShader，GreenShader，BlueShader分别给不同的球体，观看最终显示结果
发现只有在红球和绿球相交的部分，才出现了蓝球的颜色，这是因为蓝球检测的参考值（Ref 为1),比较方式为（Comp equal),所以相交部分外的模板检测结果都会被剔除
4.那为什么相交部分没有被蓝球全部占据？

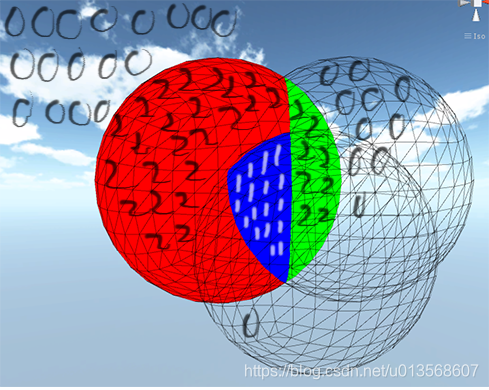

那是因为在绿球的(GreenShader)中，模板检测中我们加入了(ZFail DecrWrap）属性，蓝色显示的部分正是由于深度检测失败，但是模板检测通过的结果，下一张图将说明当前各个部分的模板检测值
在这里插入图片描述

上图显示了红色和绿色区域的模板检测值为2，蓝色区域的模板检测值为1，其余地方的模板检测值均为0

问题三：回归主题我们该如何使用StencilBuffer去实现SpriteRenderer的Mask

1.首先准备第一个Shader，命名为SpriteRendererMask,这个shader就是我们的Maskshader，可以实现遮罩的功能，在Hierarchy中新建一个GameObject空物体，将其命名为Mask，为其添加一个SpriteRenderer组件，在Assets中创建SpriteRendererMask对于的材质球，将其赋予刚刚创建的SpriteRenderer组件，现在你会发现你看不到任何显示，因此你需要一张贴图，这里我准备了一张贴图，将贴图导入unity，设置它的Texture Type 为 Sprite，将它赋予SpriteRenderer,并设置材质的_ColorMask为15,你就能看到遮罩的效果。

在这里插入图片描述

Shader "WBL/Mask/SpriteRendererMask"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
		//_MaskTex("Mask",2D)="white"{}
		_Cutoff("Cutoff",Range(0,1))=0.5
		_ColorMask("_ColorMask",Range(0,15))=0

	}
	SubShader
	{
		//RenderType 为 TransparentCutout代表渲染的物体可以裁剪
		//Queue 为 AlphaTest 代表物体的渲染队列在透明度测试列队中
		Tags {
		"RenderType"="TransparentCutout" "Queue"="AlphaTest"
		}
		ColorMask [_ColorMask] //颜色遮罩值为0，表示不把颜色输出到屏幕上。
		Stencil{
			Ref 10 //用于写入到模板缓冲区中的参考值
			Comp Greater //比较方式为大于 表示只要参考值比模板缓冲区中的值大就写入模板缓冲区
			Pass replace //当模板测试通过，将参考值写入模板缓冲区
		}
		Pass
		{
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"
			struct appdata
			{
				float4 vertex : POSITION;
				float2 uv : TEXCOORD0;
			};
			struct v2f
			{
				float2 uv : TEXCOORD0;
				float4 vertex : SV_POSITION;
			};
			sampler2D _MainTex;
			float4 _MainTex_ST;
			float _Cutoff;
			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				o.uv = TRANSFORM_TEX(v.uv, _MainTex);

				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				fixed4 col = tex2D(_MainTex, i.uv);
				clip(col.a-_Cutoff);
				return col;
			}
			ENDCG
		}




	}
}

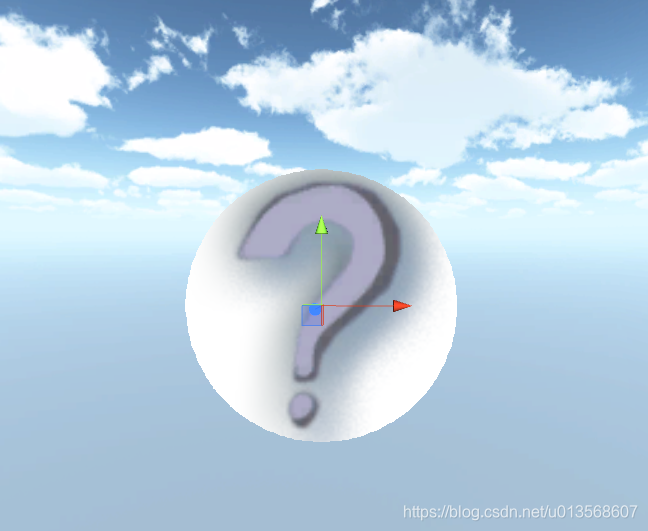

2.有了遮罩，接下来我们就要在遮罩下创建正常显示的图片，看遮罩效果是否能显示，因此我们需要另一个Shader，将其命名为SpriteRendererNormal，通过这个Shader，我们可以显示一张贴图，在遮罩范围内，在Mask节点的下面创建一个Normal空节点，为其添加SpriteRenderer组件，然后创建一个用于该组件的材质，为其增加一张贴图，你会看到如下的效果，这是你会发现，好像结果不对，背景颜色没有去掉，将Mask节点的材质属性_ColorMask设置为0.
（记得要将Normal节点的Transform的Position.z=-0.01,其余都设置为0）
在这里插入图片描述

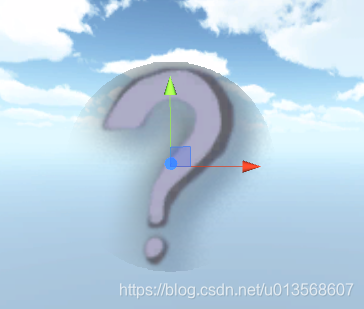

3.最终会看到如下效果，从效果可以看出里面的图片被外面的圆圈所限制

Shader "WBL/Mask/SpriteRendererNormal"
{
	Properties
	{
		_MainTex ("Texture", 2D) = "white" {}
		_Cutoff("Cutoff",Range(0,1))=0.5
	}
	SubShader
	{
		//RenderType 为 Transparent代表渲染的物体不透明
		//Queue 为 Transparent 代表物体的渲染队列在不透明列队中
		Tags { "RenderType"="Transparent" "Queue"="Transparent"}
		Blend SrcAlpha OneMinusSrcAlpha
		Zwrite On
		//ZTest Greater
		Stencil{
			Ref 10
			Comp equal
			Pass keep
		}

		Pass
		{
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag

			#include "UnityCG.cginc"

			struct appdata
			{
				float4 vertex : POSITION;
				float2 uv : TEXCOORD0;
			};

			struct v2f
			{
				float2 uv : TEXCOORD0;
				float4 vertex : SV_POSITION;
			};

			sampler2D _MainTex;
			float4 _MainTex_ST;
			float _Cutoff;
			v2f vert (appdata v)
			{
				v2f o;
				o.vertex = UnityObjectToClipPos(v.vertex);
				o.uv = TRANSFORM_TEX(v.uv, _MainTex);

				return o;
			}

			fixed4 frag (v2f i) : SV_Target
			{
				// sample the texture
				fixed4 col = tex2D(_MainTex, i.uv);

				return col;
			}
			ENDCG
		}
	}
}

问题四：这种遮罩当两个图片有所重叠时会出现不正常的效果，该如何解决

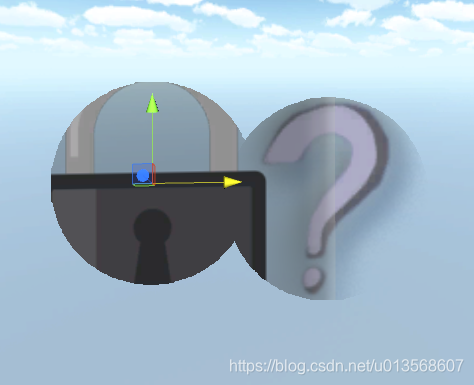

1.当两个图片重叠时，就会出现下列这种现象
在这里插入图片描述

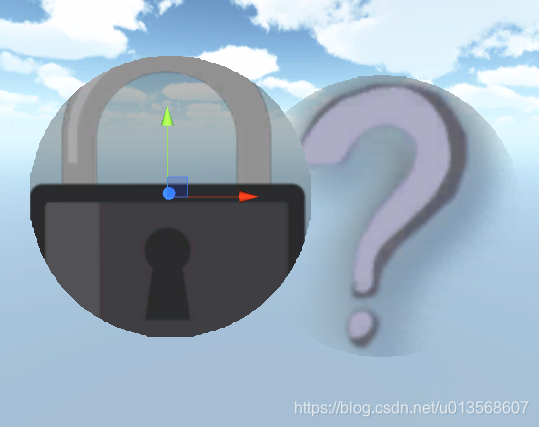

2.其实这个只需要改变SpriteRenderer的orderLayer值就能正常显示，对于你想要让它显示在后面的图片，则改变orderLayer，让其Mask节点的orderLayer和Normal节点的orderLayer都大于另一张图片的orderLayer比如，可以设置当前问号这张图片的orderLayer都为2，而设置前面那张锁的图片的orderlayer为1，则会看到如下效果，两者的顺序恢复正常
在这里插入图片描述
