Bitlocker密钥提取之自动解锁磁盘的手动解密

环境介绍

PC中的一个非系统盘（如：D、E、F盘等），如果启用了Bitlocker开机自动解锁功能，会在系统的注册表中记录自动解锁的密钥信息，该密钥信息是经过加密存储，无法直接用来解密分卷。

旧系统密钥解密

• 制作目标磁盘镜像

• 使用Asernal挂载目标磁盘镜像，用已取得的系统盘恢复密钥解锁系统盘，这里假设解锁后的系统盘为F:\盘

• 通过本地注册表编辑器（regedit）挂载目标系统盘中NTUser.dat注册表文件，F:\Users\pc\NTUSER.DAT

• 从挂在后NTUSER.dat中导出FVEAutoUnlock项
  旧系统的FVEAutoUnlock在注册表中位置

  HKEY_LOCAL_MACHINE\**[挂载点]**\Software\Microsoft\Windows\CurrentVersion\FveAutoUnlock


  导出该项到文件，如导出文件到桌面，文件名如：C:\Users\coder\Desktop\FVEAutoUnlock.reg

• 解密FVEAutoUnlock

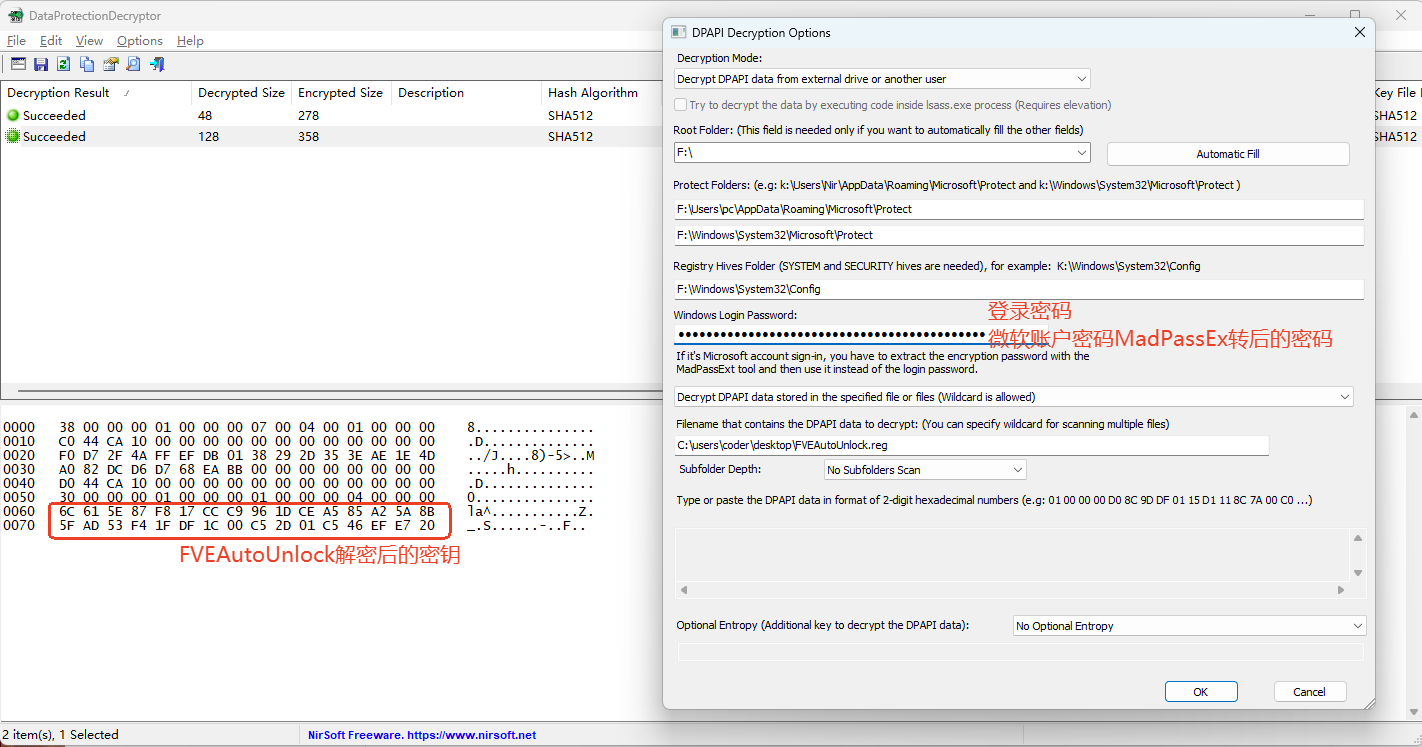

  通过NirSoft工具集中的DataProtectionDecryptor工具解密 C:\Users\coder\Desktop\FVEAutoUnlock.reg中的数据，如下图所示

  上图中，F:\盘是挂载出来的目标系统盘分区，输入F:\后，点击Automatic Fill按钮，下面的路径将自动填充。接着要求输入Windows Login Password，接着输入Filename that contains the DPAPI data to decrypt，也就是上一步导出的FVEAutoUnlock.reg文件路径。然后就会看到解密成功的2行数据，这2行数据中的红框内容是一样的（至少目前看到的是相同的32个字节的数据）。

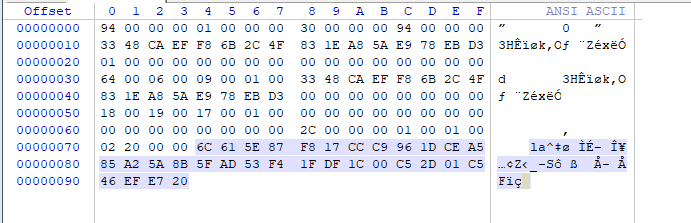

  最后，将红框中32字节的数据替换到任意一个.BEK文件的最后32字节中，替换后样例如下图所示

  通过manage-bde命令解锁非系统盘分区，这里假设非系统盘挂载后的盘符为K，则解锁命令为

  manage-bde -unlock K: -rk C:\Users\coder\Desktop\*****.BEK


• 解密需要登录密码的情况

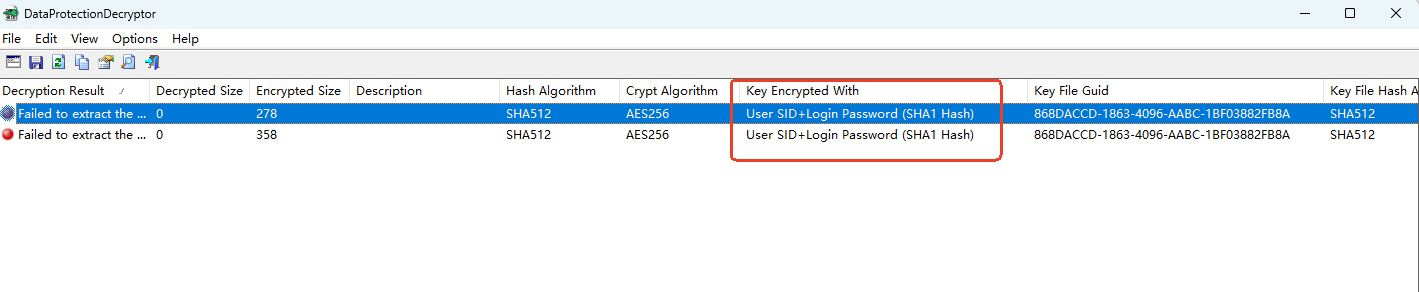

  如果没有输入Windows Login Password，且DPAPI解密时需要登录密码，则无法解密密钥，如下图所示

  如上图所示，要求输入目标系统的登录密码。

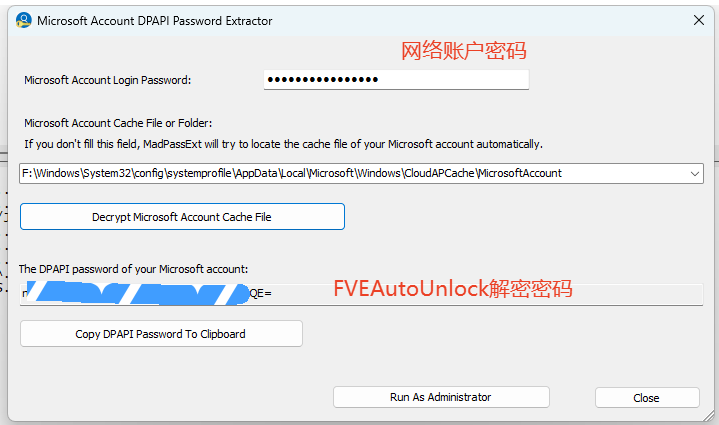

  如果目标系统是微软账户登录或者PIN码登录，则需要目标系统的微软账户密码，然后通过Nirsoft工具集中的MadPassExt工具提取微软账户对应的密码，如下图所示


新系统密钥解密

新系统中，当非系统盘启用自动解锁时，会在加密的系统盘的Bitlocker元数据中生成一个meta entry type为0x000b的数据，存储在加密的系统盘Bitlocker结构中。

因此，以下获取自动解锁的加密分区密钥需要加密的系统盘的Bitlocker元数据。如果做磁盘镜像时，只拷贝了系统盘的明文分区数据，没有系统盘的Bitlocker元数据，则无法提取自动动解锁盘的密钥，无法解密。

先看一下，当非系统盘设置为Bitlocker加密并且自动随系统解锁，在注册表中会有FVEAutoUnlock项，具体的注册表位置如下：

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\FVEAutoUnlock\{GUID}

导出该注册表项的内容如下图所示：

登录状态下，导出该项需要SYSTEM权限。可以通过Sysinternal工具集中的PsExec.exe命令行程序启动注册表编辑器regedit，此时的注册表编辑器进程具有System权限。

PsExec.exe -i -d -s regedit.exe

Data部分的数据就是加密后的数据，其大致结构如下：

uint32_t			length; 		// 0x88	目前遇到的长度是0x88字节，其它情况待定
uint32_t			value_type; 	// 0x09 External key
GUID				protector_id; 	// 0x10 StartupKey ID
uint64_t			filetime;		// 0x08 文件时间
uint8_t				meta_header[8];	// 0x08 metadata header
GUID				volume_id;		// 0x10 加密卷标识ID
aes_ccm_encrypted	encryption_key;

encryption_key的大致结构如下：

uint16_t 			size;
uint16_t 			type;
uint16_t			value_type;
uint16_t			version;
uint8_t				nonce[0x0C];
uint8_t				cipher_text[0x3C];

关于每个字段的详细介绍，参考BitLocker Drive Encryption (BDE) format.asciidoc

要解密FVEAutoUnlock中的数据，前提条件需要通过某些手段(如目标内存镜像文件提取、TPM嗅探等)，获得加密的系统盘的RecoveryPassword或者VMK密钥，并且得到了目标磁盘的镜像。

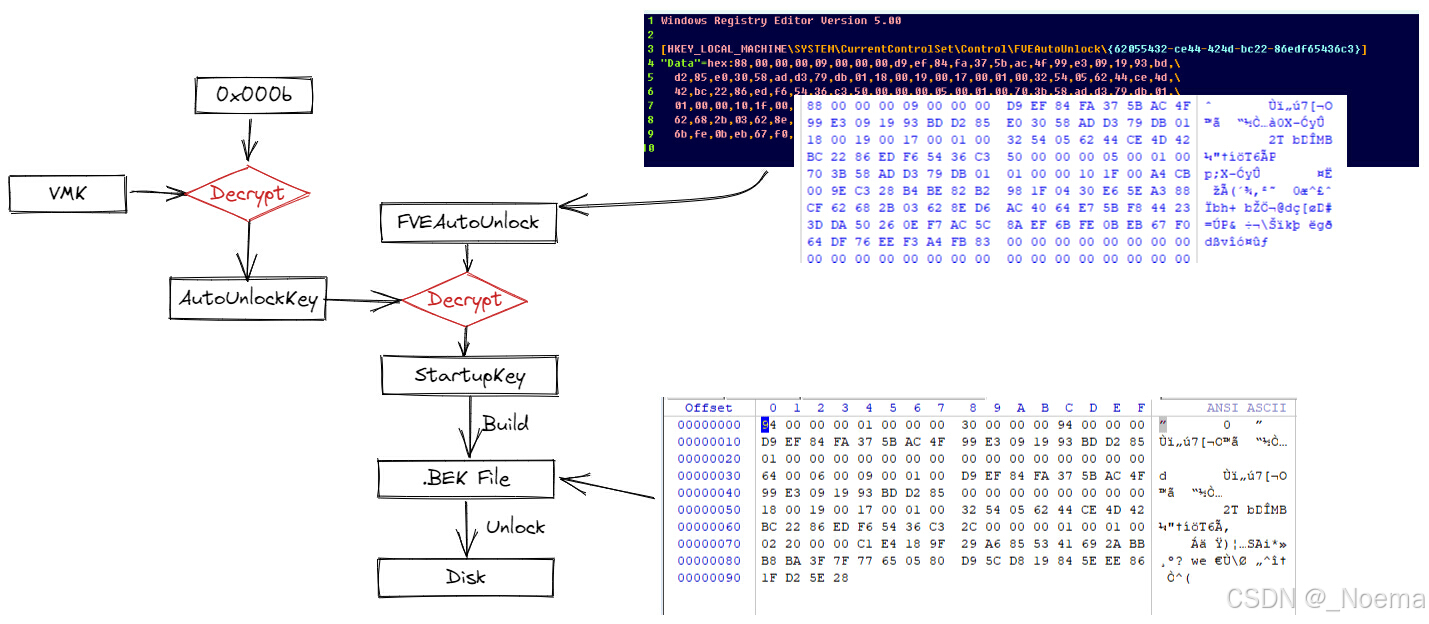

解密流程如下：

Bitlocker相关技术，欢迎交流 wxwlwkl@gmail.com
