本文介绍了如何在ArcGIS Engine中实现单波段栅格图层的色带渲染，并详细阐述了色带反转的实现过程。通过获取栅格图层的IRasterRenderer，转换为IRasterStretchColorRampRenderer和IRasterStretch，然后利用IRasterStretch的Invert方法来控制色带是否反转。此外，还提及了自定义添加图片的ComboBox和使用AxSymbologyControl进行系统色带显示的设计与应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

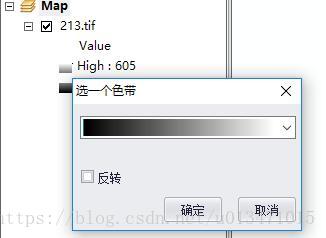

最近有同事问我ArcMap中的色带反转怎么实现，刚好我在整理以前的项目，找到了一些源码备忘。

先说下思路，简单来说就是得到栅格图层的IRasterRenderer,转换为IRasterStretchColorRampRenderer,在将这个接口转换为IRasterStretch,IRasterStretch中有个Invert的方法可以控制色带是否反转。下面详细说下实现过程。

1、重写一个可以添加图片的ComboBox

    public partial class ComboboxSymbol : ComboBox
    {
        public ComboboxSymbol()
        {
            DrawMode = DrawMode.OwnerDrawFixed;
            DropDownStyle = ComboBoxStyle.DropDownList;
        }
        //重写函数
        protected override void OnDrawItem(DrawItemEventArgs e)
        {
            e.DrawBackground();
            e.DrawFocusRectangle();
            try
            {
                //显示图片
                Image image = (Image)Items[e.Index];
                System.Drawing.Recta
