本文介绍了两种解决原理图编译时出现“Nethasnodrivingsource”警告的方法。一是调整器件管脚属性；二是使用NoERC指令跳过特定管脚的电气规则检查。
1.其实这个警告原因是：
你图中有一个器件的管脚有属性（如I/O），并且这个管脚设定了驱动源，

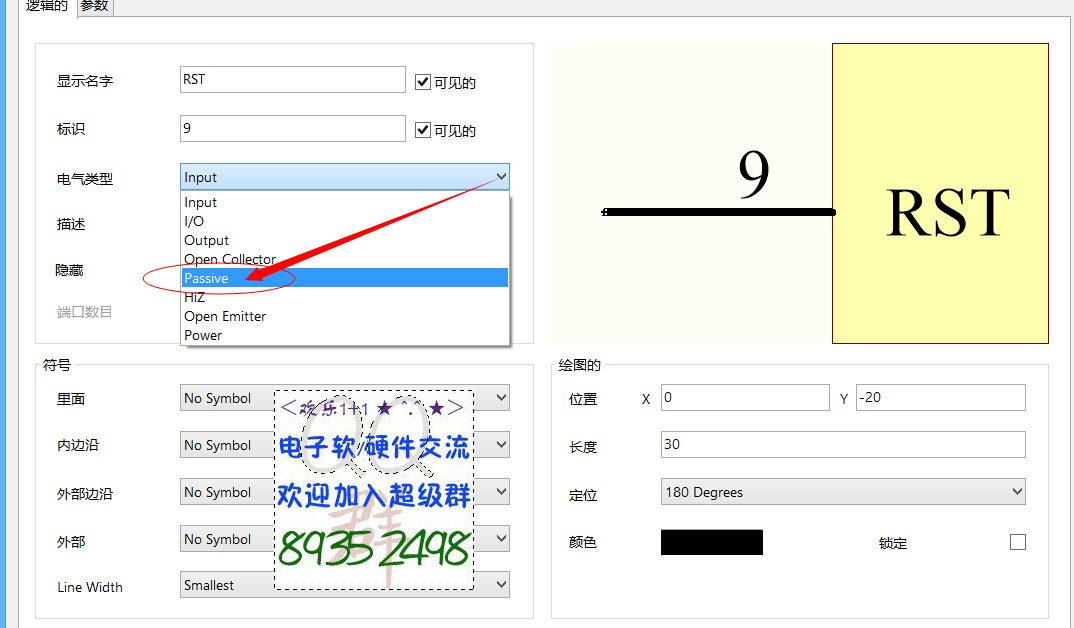

你先从元件库中，找到这个管脚，把管脚的属性 改成下面图片 的这个样子 就好了.
————————————————————————————————————————————————
2.下面这种方法，只是快速 逃避警告，也是可以通过编译的：
在进行原理图编译的时候提示警告：Net has no driving source 如下图：
你先从元件库中，找到这个管脚，把管脚的属性 改成下面图片 的这个样子 就好了.
————————————————————————————————————————————————
2.下面这种方法，只是快速 逃避警告，也是可以通过编译的：
在进行原理图编译的时候提示警告：Net has no driving source 如下图：
解决方法：点击Place----Directives-----No ERC(不进行电气规则检查) ，在有警告的相应引脚处放置一个No ERC即可，然后从新编译就没有警告的提示了
