Altium Designer中绘制PCB封装中的各层的含义及用途

本文详细解释了AltiumDesigner中PCB设计中的各层含义,包括信号层、机械层、焊盘层、阻焊层、丝印层等,并介绍了它们在设计过程中的具体用途。通过实例帮助读者理解各层的区别和重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

转载于 【Altium Designer】Altium Designer中绘制PCB封装中的各层的含义及用途

上一篇:PCB简单绘制一般步骤

本章目的:
  在学习使用Altium Designer过程中,进行PCB绘制时,理解各层的含义及使用用途,从而熟练掌握PCB绘制技巧

英文名称中文含义
Top Layer顶层布线层(信号层)
Bottom Layer底层布线层(信号层)
Mechanical机械层
Top Overlay顶层丝印层
Bottom Overlay底层丝印层
Top Paste顶层焊盘层
Bottom Paste底层焊盘层
Top Solder顶层阻焊层
Bottom Solder底层阻焊层
Drill Guide过孔引导层
Keep-Out Layer禁止布线层
Drill Drawing过孔钻孔层
Multi-Layer多层

二、各层用途
1、Top Layer/Bottom Layer
   两者都属于信号层(Signal Layer),主要用于布置电路板上的导线,对于两层板而言,只有Top layer(顶层),Bottom layer(底层),对于多层板而言还存Mid-Layer(中间层)

2、Mechanical
  机械层定义整个PCB板的外观,其实我们说机械层的时候就是指整个PCB板的外形结构

3、Top/Bottom Solder
  在焊盘以外的各部位涂覆一层涂料,如防焊漆,用于阻止这些部位上锡。阻焊层用于在设计过程中匹配焊盘,是自动产生的。
  指我们可以看到的露在外面的铜铂。比如我们在Top Layer上画了一根导线,这根导线我们在PCB上所看到的只是一根线而已,它默认情况下是被整个绿油盖住的,但是我们在这根线的位置上的Top Solder上画一个方形,或一个点,所打出来的板上这个方形和这个点就没有绿油了,而是铜铂。

4、Top/Bottom Overlay
  丝印层主要用于放置印制信息,如元件的轮廓和标注,各种注释字符等。
  Altium Designer提供了Top Overlay和Bottom Overlay两个丝印层。一般,各种标注字符都在顶层丝印层,底层丝印层可关闭。

5、Top/Bottom Paste
  它和阻焊层的作用相似,不同的是在机器焊接时对应的表面粘贴式元件的焊盘。
  Altium Designer提供了Top Paste(顶层)和Bottom Paste(底层)两个锡膏防护层。
  主要针对PCB板上的SMD元件。如果板全部放置的是Dip(通孔)元件,这一层就不用输出Gerber文件了。在将SMD元件贴PCB板上以前,必须在每一个SMD焊盘上先涂上锡膏,在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。
  Paste Mask层的Gerber输出最重要的一点要清楚,即这个层主要针对SMD元件,同时将这个层与上面介绍的Solder Mask作一比较,弄清两者的不同作用,因为从菲林胶片图中看这两个胶片图很相似。

6、Drill Guide
  Drill Guide是用于导引钻孔用的,主要是用于手工钻孔以定位。

7、Drill Drawing
  Drill Drawing是用于查看钻孔孔径的在手工钻孔时,要配合Drill Guide使用。
  不过现在大多是数控钻孔,所以这两层用处不是很大。在放置定位孔时不用特意在这两个层上放置内容,只要在Mechanical或Top Layer或bottom layer层上放上相应孔径的过孔过焊盘即可,只不过要将盘径放置小一些

8、Keep-Out Layer
  禁止布线层是定义在电气特性的边界, 也就是说我们先定义了布线层后, 我们在以后的布线过程中,所布的具有电器特性的线是不能超过Keep-Out Layer的边界

9、Multi-Layer
  电路板上焊盘和穿透式过孔要穿透整个电路板,与不同的导电图形层建立电气连接关系,因此系统专门设置了一个抽象的层—多层。
  一般,焊盘与过孔都要设置在多层上,如果关闭此层,焊盘与过孔就无法显示出来。

NOTE:阻焊层和助悍层的区别
  阻焊层:solder mask,是指板子上要上需要镀锡的部分.
  助焊层:paste mask,是机器贴片时要用的,是对应所有贴片元件的焊盘的,大小与Top-Layer/Bottom-Layer层一样,是用来开钢网漏锡用的。

为了方便理解,我上几张张图片作为参考:

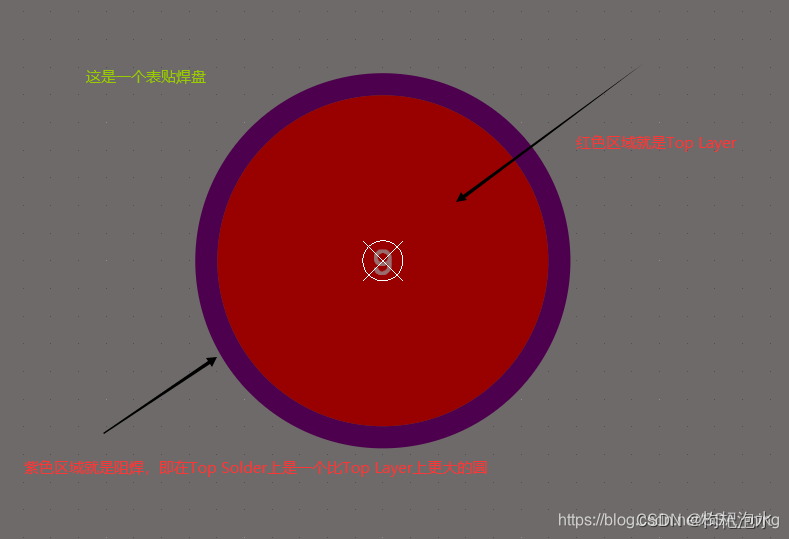

图-1 标贴焊盘
图-1 标贴焊盘

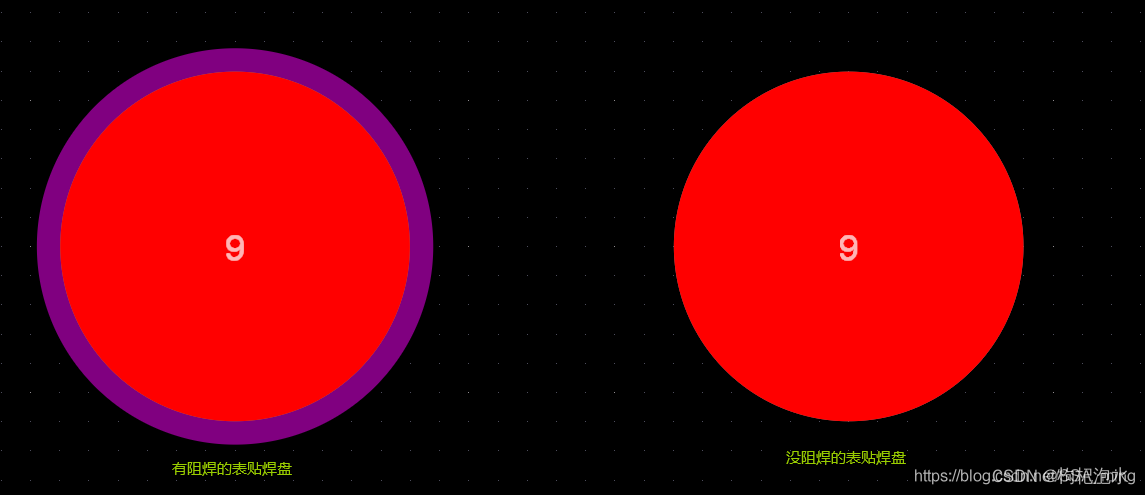

图-2 2D 模式下在PCB上的表贴焊盘
图-2 2D 模式下在PCB上的表贴焊盘

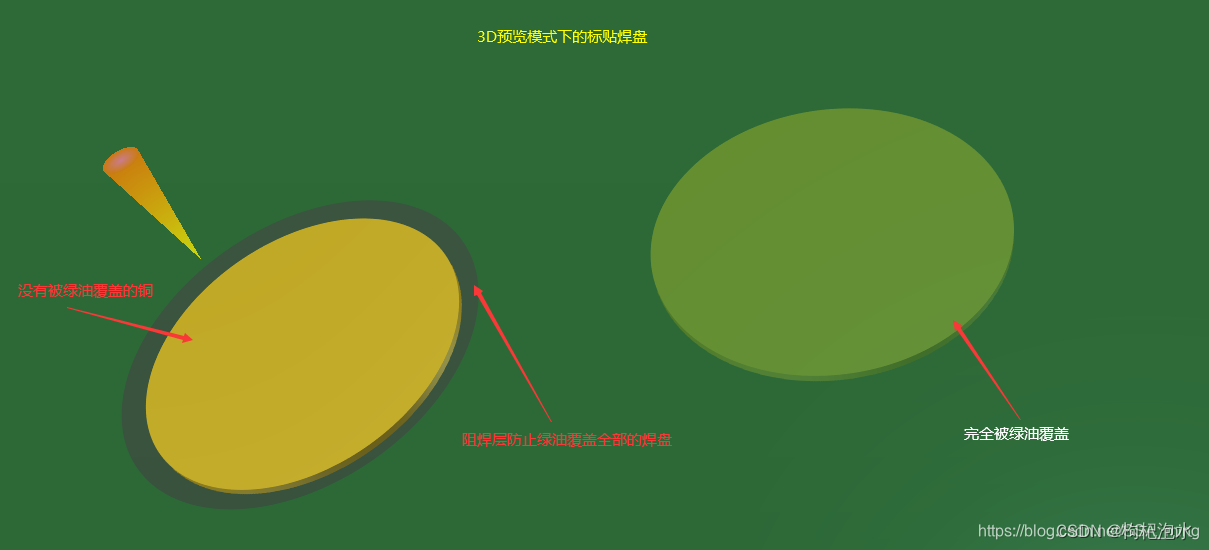

图-3 3D预览模式下的标贴焊盘
图-3 3D预览模式下的标贴焊盘

由上图例可以总结:
1、阻焊层即是紫色的部分,目的是防止绿油覆盖
2、默认情况下,没有阻焊层的区域都要上绿油
3、Top-Layer层与Top-Paste层的大小一样,Top-Solder层比Top-Layer层大一圈
