Android 自定义ItemDecoration-实现分组吸顶效果

Github源码地址
码云源码地址

• 使用自定义ItemDecoration 来实现RecyclerView的分组头，还有吸顶的效果。

1.了解 RecyclerView.ItemDecoration

1.onDraw方法

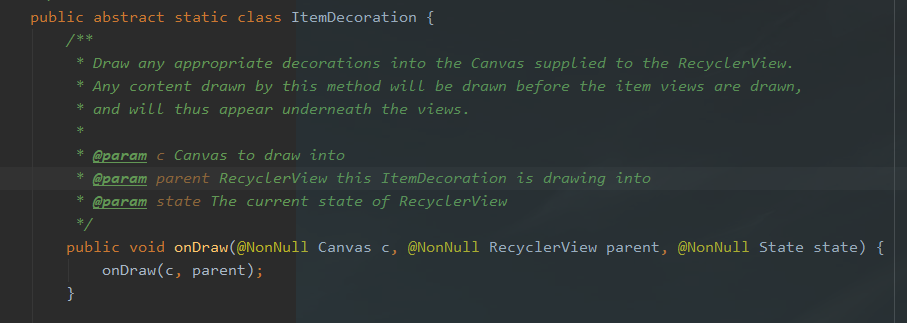

• 我们看源码的注释，看看onDraw方法做什么。

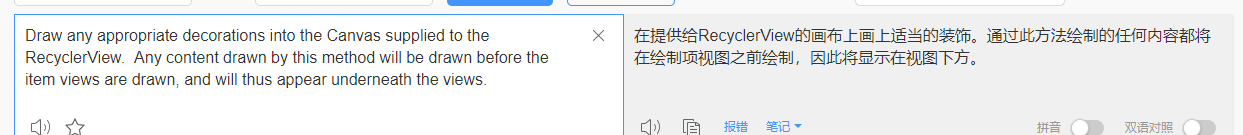

• 看不懂没关系，翻译上，大概意思就是这个方法绘制的东西，会在RecyclerView绘制之前绘制，所以会被压在下面。


2.onDrawOver方法

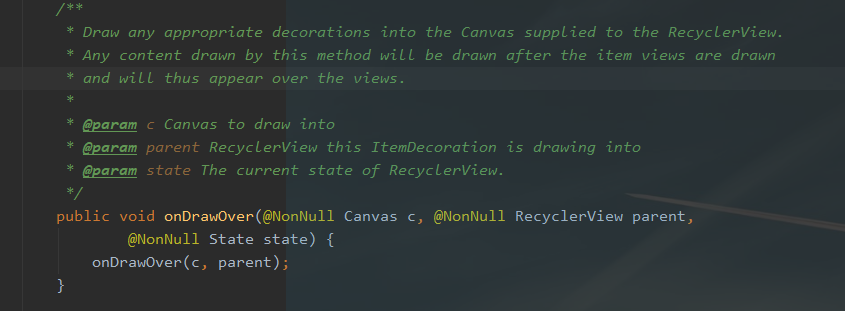

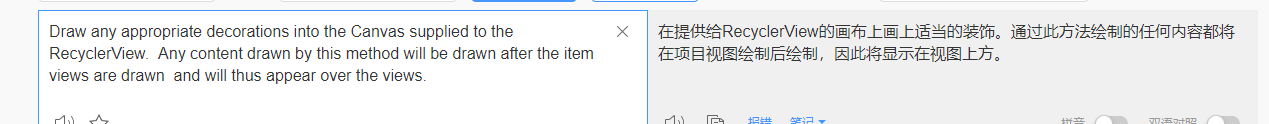

• onDrawOver跟onDraw刚好相反，他是在RecyclerView绘制之后绘制，会盖在RecyclerView上面。



3.getItemOffsets方法

• getItemOffsets方法，主要就是给itemView设置偏移量，比如RecyclerView的设置LinearLayoutManger,使用Vertical垂直方向，那上下item之间的分隔线的空间，就可以在这设置。
• outRect.set(0, 5, 0, 0)，就代表top方向偏移5像素点，然后就预留出了5像素点高度的空间，给你绘制分隔线，而不会影响itemView。

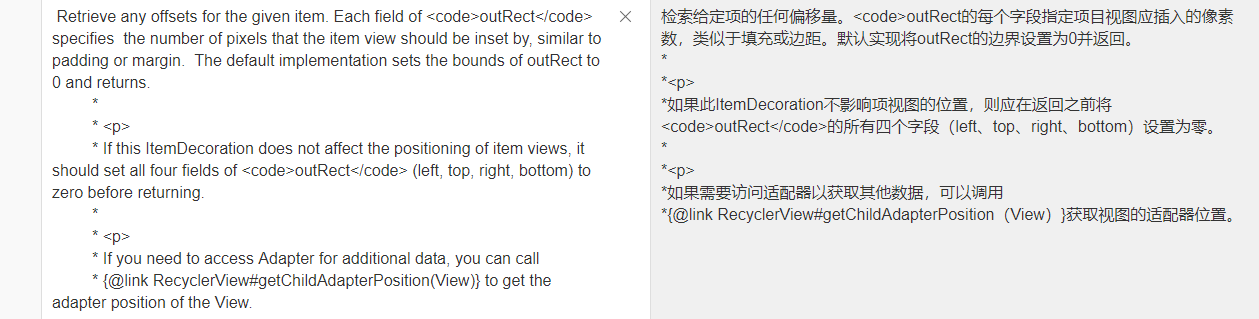

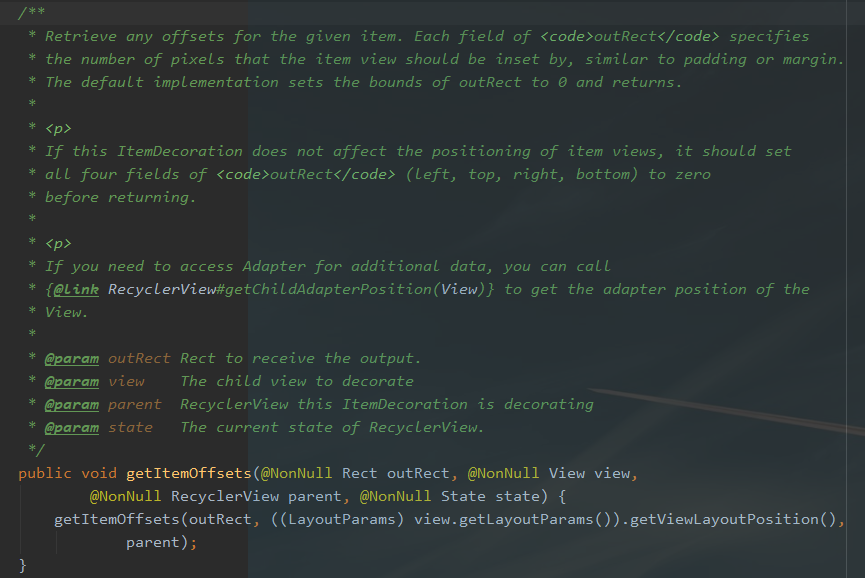

• 看注释，设置偏移量要在后面，就是super要么不写，要么写在前面，看源码super把全部设置为0。
• 注释也告诉你，RecyclerView#getChildAdapterPosition(View)可以通过view获取position。
• 查看源码，RecyclerView的LayoutParams，是有viewHolder的，所以可以通过View 获取LayoutParams,再拿到ViewHolder。




2.实现分组吸顶效果

1.重写getItemOffsets方法

• 如果是分组数据的头部，那头部itemView就设置一个50dp的偏移量来绘制分组头。
• 如果不是分组头，itemView就设置一个5像素的偏移量来绘制分隔线。

/**
 * 设置itemView偏移大小
 */
override fun getItemOffsets(
    outRect: Rect,
    view: View,
    parent: RecyclerView,
    state: RecyclerView.State
) {
    super.getItemOffsets(outRect, view, parent, state)
    if (parent.adapter is UserAdapter) {
        val adapter = parent.adapter as UserAdapter
        //RecyclerView的LayoutParams，是有viewHolder的，所以可以通过View 获取LayoutParams,再拿到ViewHolder
        //获取当前view对应的position
        val position = parent.getChildAdapterPosition(view)

        //判断分组头
        if (adapter.isGroupHead(position)) {
            outRect.set(0, headHeight, 0, 0)
        }
        //分隔线
        else {
            outRect.set(0, 5, 0, 0)
        }
    }
}

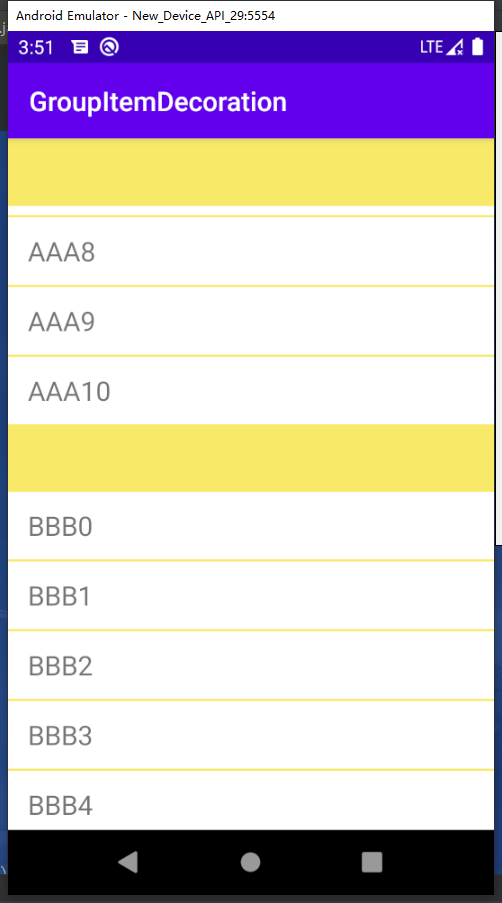

• RecyclerView这里设置了黄色背景色，这些间隔就是偏移产生的。


2.绘制分组头跟分隔线

• 我们通过遍历所有子view，判断是分组头，就绘制矩形大小填充偏移的位置，还有绘制标题字体。
• 如果不是头部只要绘制简单的矩形就行了，跟自定义view的onDraw差不多的流程。
• 这里用onDraw或者onDrawOver都能实现。

/**
 * onDraw先绘制，然后在轮到item,最后是onDrawOver
 * 绘制分组的头部
 */
override fun onDraw(c: Canvas, parent: RecyclerView, state: RecyclerView.State) {
    super.onDraw(c, parent, state)
    if (parent.adapter is UserAdapter) {
        val adapter = parent.adapter as UserAdapter
        val count = parent.childCount
        val left = parent.paddingLeft
        val right = parent.width - parent.paddingRight

        //遍历所有子view
        for (i in 0 until count) {
            val view = parent.getChildAt(i)
            val childPosition = parent.getChildAdapterPosition(view)

            //在paddingTop范围内绘制
            if (view.top - headHeight > parent.paddingTop) {
                //如果是分组的头部
                if (adapter.isGroupHead(childPosition)) {
                    val groupName = adapter.getGroupName(childPosition)

                    //绘制头部的背景
                    val rect = Rect(left, view.top - headHeight, right, view.top)
                    c.drawRect(rect, headPaint)

                    //绘制头部文字
                    headTextPaint.getTextBounds(groupName, 0, groupName.length, headTextRect)
                    c.drawText(
                        groupName,
                        (left + headTextPadding).toFloat(),
                        (view.top - (headHeight - headTextRect.height()) / 2).toFloat(),
                        headTextPaint
                    )
                }
                //如果不是头部，就绘制分隔线
                else {
                    val rect = Rect(left, view.top - 5, right, view.top)
                    c.drawRect(rect, mPaint)
                }
            }
        }
    }
}

3.绘制吸顶效果

• 吸顶效果一个盖在最上面。
• 第一个可见的itemView如果是分组头，那绘制的高度要随着上滑变动，否则直接以最大高度绘制。
• 因为RecyclerView有可能设置padding，所以要考虑绘制时，内容跑到padding的区域，用clip裁剪掉。

/**
 * 绘制吸顶效果
 */
override fun onDrawOver(c: Canvas, parent: RecyclerView, state: RecyclerView.State) {
    super.onDrawOver(c, parent, state)
    if (parent.adapter is UserAdapter) {
        val adapter = parent.adapter as UserAdapter
        val layoutManager = parent.layoutManager
        //只考虑LinearLayoutManager
        if (layoutManager is LinearLayoutManager) {
            //找到RecyclerView第一个显示的view的position
            val position = layoutManager.findFirstVisibleItemPosition()
            //通过viewHolder获取itemView
            val childView = parent.findViewHolderForAdapterPosition(position)?.itemView

            val left = parent.paddingLeft
            val right = parent.width - parent.paddingRight
            val top = parent.paddingTop

            childView?.let {
                //如果第一个可见itemView的下一个是组的头部，就把吸顶的顶上去
                if (adapter.isGroupHead(position + 1)) {
                    //绘制吸顶头部的背景,bottom会随着上滑越来越小
                    val bottom = Math.min(topHeight, childView.bottom - top)
                    val rect = Rect(left, top, right, top + bottom)
                    c.drawRect(rect, topPaint)

                    //绘制吸顶的头部文字
                    val groupName = adapter.getGroupName(position)
                    topTextPaint.getTextBounds(groupName, 0, groupName.length, topTextRect)

                    //将超出的挡住裁掉
                    val clipRect = Rect(left, top + bottom, right, top)
                    c.clipRect(clipRect)

                    c.drawText(
                        groupName,
                        (left + topTextPadding).toFloat(),
                        (top + bottom - (topHeight - topTextRect.height()) / 2).toFloat(),
                        topTextPaint
                    )
                }
                //如果第一个可见itemView的下一个不是组的头部，就直接绘制吸顶头部
                else {
                    //绘制吸顶头部的背景
                    val rect = Rect(left, top, right, top + topHeight)
                    c.drawRect(rect, topPaint)

                    //绘制吸顶的头部文字
                    val groupName = adapter.getGroupName(position)
                    topTextPaint.getTextBounds(groupName, 0, groupName.length, topTextRect)

                    c.drawText(
                        groupName,
                        (left + topTextPadding).toFloat(),
                        (top + topHeight - (topHeight - topTextRect.height()) / 2).toFloat(),
                        topTextPaint
                    )
                }
            }
        }
    }
}

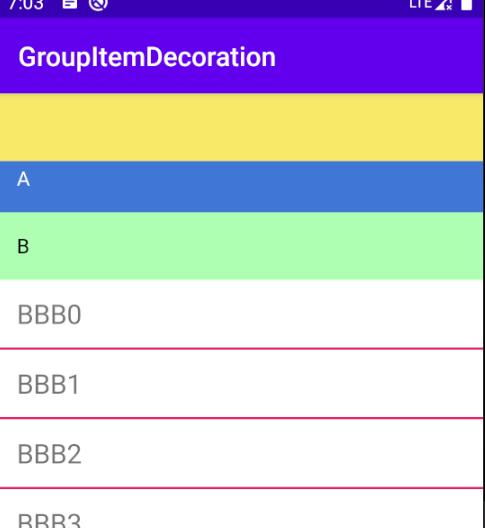

• 最终得到这样的效果，黄色是RecyclerView的背景色，蓝色是吸顶的区域，绿色是分组头。
