Linux之Team 与 Bond实验
测试者：qjzhao
一、前置条件
测试环境：VM1台centos7.4服务、3个网卡（仅主机模式，NAT），2c4G，50G。
说明：本测试环境是安装完毕系统后又新增两网卡，在/etc/sysconfig/network-scripts/下未生成另外ifcfg-ens**文件（当前只有第一个网卡的ifcfg-ens32,这个根据不同的环境可能有出入),如果是在安装操作系统就创建三张网卡则会自动生成ifcfg-ens文件，无须后期添加。

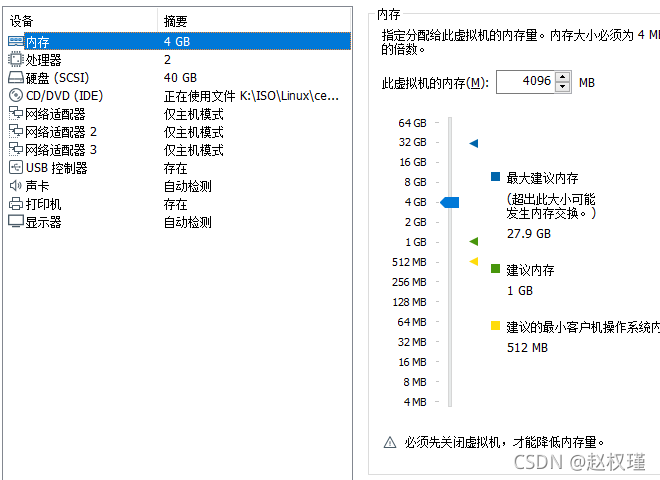

配置网卡
配置网卡时，需关闭计算机。
[root@registry ~]# nmcli con
NAME UUID TYPE DEVICE
ens33 d200c7f9-08c6-4086-9234-c969dafdaeac ethernet ens33
ens34 8fa8ec37-8d23-307c-b21a-6aaffdb7964d ethernet ens34
ens35 5313b46e-bebb-3fbb-84c9-2fb2e27ee1ca ethernet ens35
virbr0 e075fc42-28df-419c-a0bc-83199c67aa85 bridge virbr0
二、Bond
Bond模式中，
##如果设备的上有ip，则需要先删除设备上的ip
注：常用命令
nmcli con delete
nmcli con down ##停用网卡
nmcli con up##启动网卡
1、删除虚拟网卡
[root@registry ~]#ifconfig virbr0 down && brctl delbr virbr0 && systemctl disable libvirtd.service && systemctl mask libvirtd.service
[root@registry ~]# nmcli con show
NAME UUID TYPE DEVICE
ens32 d200c7f9-08c6-4086-9234-c969dafdaeac ethernet ens32
ens34 8fa8ec37-8d23-307c-b21a-6aaffdb7964d ethernet ens34
ens35 5313b46e-bebb-3fbb-84c9-2fb2e27ee1ca ethernet ens35
2、添加bond接口
nmcli connection delete bond0 删除已存在的bond接口
[root@localhost ~]# nmcli connection add con-name bond0 ifname bond0 type bond mode active-backup ip4 188.188.189.10/24
[root@localhost ~]#
3、添加Bond接口设备
3.1备份、删除网卡
cp /etc/sysconfig/network-scripts/ifcfg-ens33 /etc/sysconfig/network-scripts/ifcfg-ens33.bak && cp /etc/sysconfig/network-scripts/ifcfg-ens34 /etc/sysconfig/network-scripts/ifcfg-ens34.bak && cp /etc/sysconfig/network-scripts/ifcfg-ens35 /etc/sysconfig/network-scripts/ifcfg-ens35.bak
rm -rf /etc/sysconfig/network-scripts/ifcfg-ens3{3,4,5}
3.2为bond接口添加设备
3.2.1 第一种方法
此处是直接修改ifcfg文件，请注意保留TYPE、NAME、UUID、DEVICE、onboot,**新增MASTER、SLAVE参数**
vim ifcfg-ens33
TYPE=Ethernet
NAME=ens33
UUID=10c4d9df-c49f-4a08-9892-8695af32d938
DEVICE=ens33
ONBOOT=yes
MASTER=bond0
SLAVE=yes
vim ifcfg-ens34
TYPE=Ethernet
NAME=ens34
UUID=91439b81-6054-43bb-ab56-c2f40b93a7aa
DEVICE=ens34
ONBOOT=yes
MASTER=bond0
SLAVE=yes
vim ifcfg-ens35
TYPE=Ethernet
NAME=ens35
UUID=49e22d15-f61f-413c-92ec-8a5c4072f756
DEVICE=ens35
ONBOOT=yes
MASTER=bond0
SLAVE=yes
~
3.2.2 第二种方法
这里需要注意的是：通过nmcli添加后会生成新的ifcfg文件，此时我们需要注意的是，需把备份ifcfg文件中的UUID替换成之前备份文件中的UUID
nmcli connection add con-name ens33 ifname ens33 type bond-slave master bond0
nmcli connection add con-name ens34 ifname ens34 type bond-slave master bond0
nmcli connection add con-name ens35 ifname ens35 type bond-slave master bond0
4、reboot
做完以上操作后，就可以重启系统了

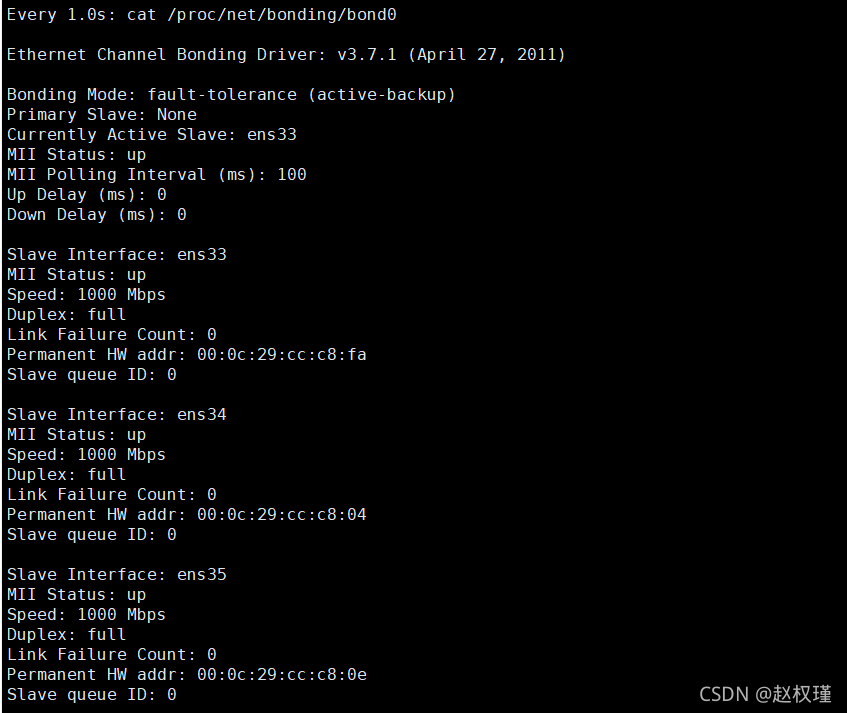

5、bond接口状态查看
watch -n 1 cat /proc/net/bonding/bond0
6、负载均衡测试
6.1全部宕掉连接测试
[root@qjzhao ~]# nmcli con show
名称 UUID 类型 设备
bond0 9720b432-d27e-4980-ab9e-70bf70f2cee3 bond bond0
ens33 10c4d9df-c49f-4a08-9892-8695af32d938 802-3-ethernet ens33
ens34 91439b81-6054-43bb-ab56-c2f40b93a7aa 802-3-ethernet ens34
ens35 49e22d15-f61f-413c-92ec-8a5c4072f756 802-3-ethernet ens35
[root@qjzhao ~]# nmcli con down ens33
成功取消激活连接 'ens33'（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/2）
[root@qjzhao ~]# nmcli con down ens34
成功取消激活连接 'ens34'（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/3）
[root@qjzhao ~]# nmcli con down ens35
成功取消激活连接 'ens35'（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
[root@qjzhao ~]# nmcli con show
名称 UUID 类型 设备
bond0 9720b432-d27e-4980-ab9e-70bf70f2cee3 bond bond0
ens33 10c4d9df-c49f-4a08-9892-8695af32d938 802-3-ethernet --
ens34 91439b81-6054-43bb-ab56-c2f40b93a7aa 802-3-ethernet --
ens35 49e22d15-f61f-413c-92ec-8a5c4072f756 802-3-ethernet --
当三个负载节点全部宕掉时，xshell已无法连接。
6.2宕掉2个连接测试
[root@qjzhao ~]# nmcli con up ens34
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/7）
[root@qjzhao ~]# nmcli con up ens35
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/8）
[root@qjzhao ~]#
至此，bond网卡配置完毕。我联想笔记本Tinkpad win10系统，vm15进行此测试时，只要修改网卡配置就直接蓝屏死机。
三、Team
1、备份网卡
cp /etc/sysconfig/network-scripts/ifcfg-ens33 /etc/sysconfig/network-scripts/ifcfg-ens33.bak && cp /etc/sysconfig/network-scripts/ifcfg-ens34 /etc/sysconfig/network-scripts/ifcfg-ens34.bak && cp /etc/sysconfig/network-scripts/ifcfg-ens35 /etc/sysconfig/network-scripts/ifcfg-ens35.bak
2、添加TEAM接口
nmcli connection add con-name team0 ifname team0 type team config '{"runner":{"name":"activebackup"}}' ip4 188.188.190.10/24 ##添加team聚合方式
3、为Team接口增加网卡设备
3.1 添加设备的第一种方法
这里需要注意的是：通过nmcli添加后会生成新的ifcfg文件，此时我们需要注意的是，需把备份ifcfg文件中的UUID替换成之前备份文件中的UUID
nmcli connection add con-name ens33 ifname ens33 type team-slave master team0
nmcli connection add con-name ens34 ifname ens34 type team-slave master team0
nmcli connection add con-name ens35 ifname ens35 type team-slave master team0
3.2添加设备的第二种方法
此处是直接修改ifcfg文件，请注意保留NAME、UUID、DEVICE、onboot,**新增TEAM_MASTER、DEVICETYPE参数**
[root@qjzhao network-scripts]#vim ifcfg-ens33
NAME=ens33
UUID=10c4d9df-c49f-4a08-9892-8695af32d938
DEVICE=ens33
ONBOOT=yes
TEAM_MASTER=team0
DEVICETYPE=TeamPort
[root@qjzhao network-scripts]# cat ifcfg-ens34
NAME=ens34
UUID=91439b81-6054-43bb-ab56-c2f40b93a7aa
DEVICE=ens34
ONBOOT=yes
TEAM_MASTER=team0
DEVICETYPE=TeamPort
[root@qjzhao network-scripts]# cat ifcfg-ens35
NAME=ens35
UUID=49e22d15-f61f-413c-92ec-8a5c4072f756
DEVICE=ens35
ONBOOT=yes
TEAM_MASTER=team0
DEVICETYPE=TeamPort
reboot
做完以上步骤后，可以重启系统。
3、宕机测试

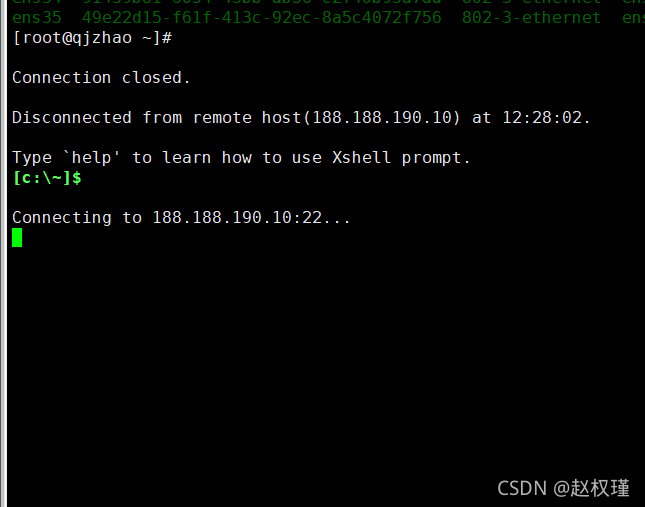

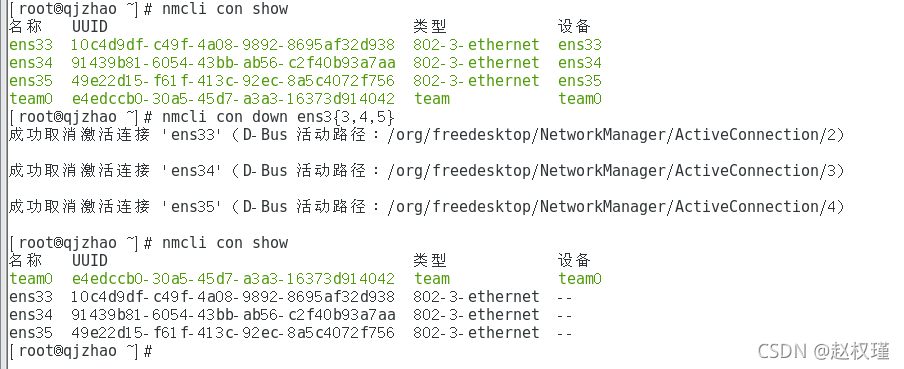

3.1全部宕掉

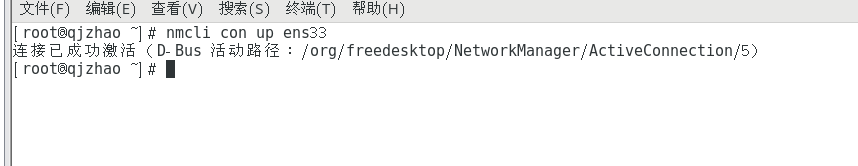

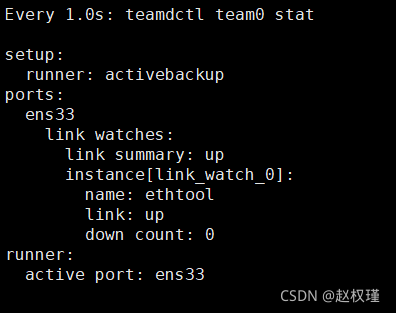

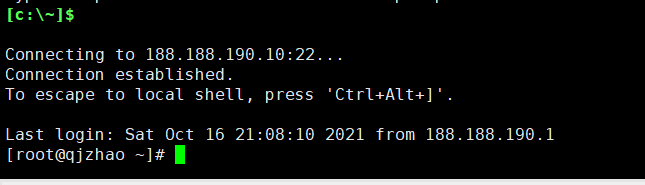

3.2宕掉2个测试
[root@qjzhao ~]# nmcli con up ens33
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@qjzhao ~]# nmcli con show
名称 UUID 类型 设备
ens33 10c4d9df-c49f-4a08-9892-8695af32d938 802-3-ethernet ens33
team0 e4edccb0-30a5-45d7-a3a3-16373d914042 team team0
ens34 91439b81-6054-43bb-ab56-c2f40b93a7aa 802-3-ethernet --
ens35 49e22d15-f61f-413c-92ec-8a5c4072f756 802-3-ethernet --

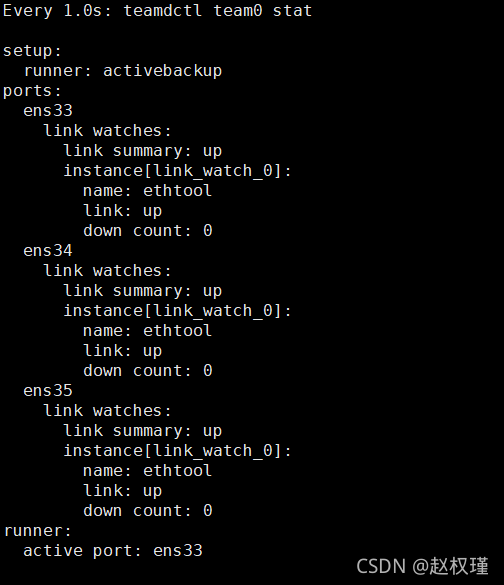

3、负载均衡查看
watch -n 1 teamdctl team0 stat
[root@qjzhao ~]# nmcli con show
名称 UUID 类型 设备
ens33 10c4d9df-c49f-4a08-9892-8695af32d938 802-3-ethernet ens33
ens34 91439b81-6054-43bb-ab56-c2f40b93a7aa 802-3-ethernet ens34
ens35 49e22d15-f61f-413c-92ec-8a5c4072f756 802-3-ethernet ens35
team0 e4edccb0-30a5-45d7-a3a3-16373d914042 team team0

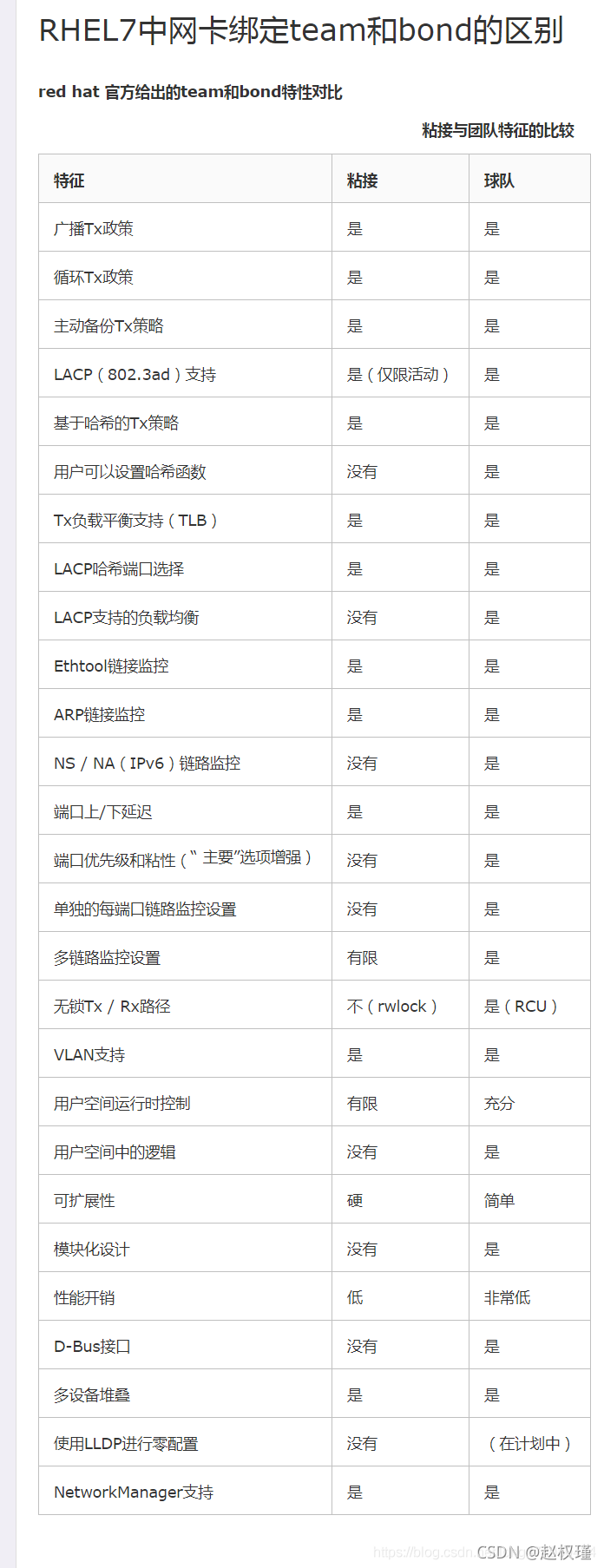

三、Team与Bond区别
综述，建议大家使用Team。
