Xilinx的针对Gigabit应用的FPGA基本都会集成一些高速串行接口，统称为
Gigabit Transceiver（GTx），包括GTP、GTR、GTX、GTH、GTZ、GTY、GTM（传输速率不断增加）等，不同系列的FPGA集成的GTx不同，详见表1。

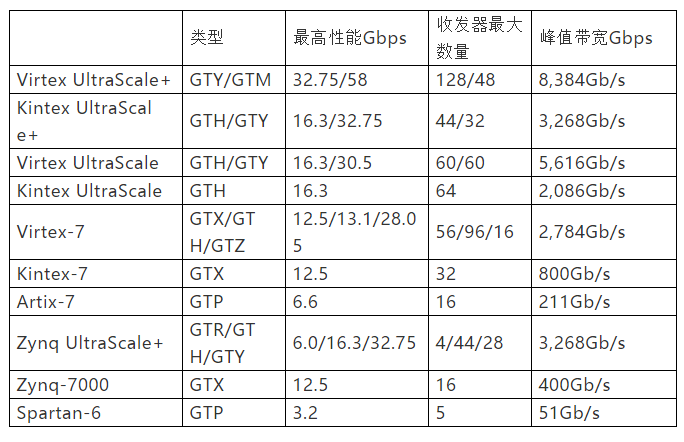

表1 不同系列FPGA集成的GTx及性能

“”



GTx transceiver支持如下高速接口（不同系列，集成度不一样，有些只有在高端系列中才有）：
PCI Express, Revision 1.1/2.0/3.0；
10GBASE-R；
Interlaken；
10 Gb Attachment Unit Interface (XAUI), Reduced Pin eXtended Attachment Unit Interface (RXAUI), 100 Gb Attachment Unit Interface (CAUI), 40 Gb Attachment Unit Interface (XLAUI)；
Common Packet Radio Interface (CPRI™)/Open Base Station ；Architecture Initiative (OBSAI)；
OC-48/192；
OTU-1, OTU-2, OTU-3, OTU-4；
Serial RapidIO (SRIO)；
Serial Advanced Technology Attachment (SATA)/Serial Attached SCSI (SAS)；
Serial Digital Interface (SDI)；
SFF-8431 (SFP+)。

GTx收发器采用的是差分信号对数据进行传输，其中LVDS(Low Voltage Different Signal)和CML(Current Mode Logic)是常用的两种差分信号标准。

GTx接收和发送方向均由PCS和PMA两部分组成，PCS提供丰富的物理编码层特性，如8b/10b编码等；PMA部分为模拟电路，提供高性能的串行接口特性，如预加重与均衡。

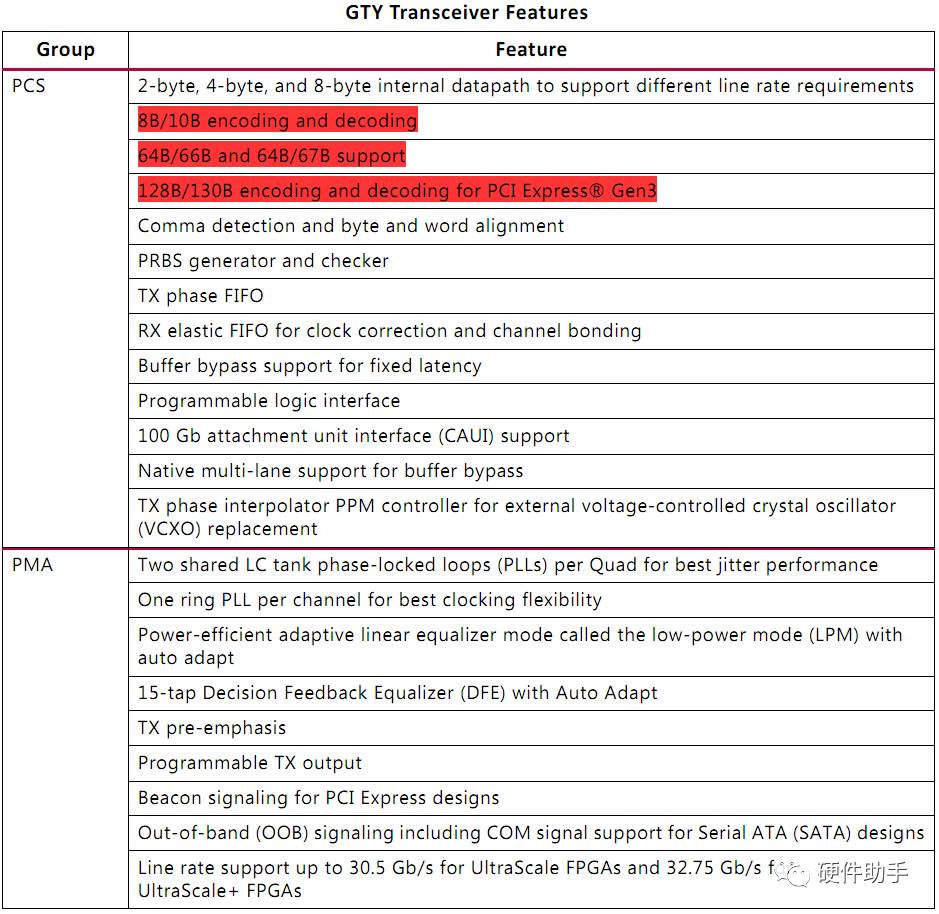

不同系列的GTx，集成的PCS和PMA的功能不一样，越高端的系列，集成的功能越多，传输的速率越快。下表为最新的GTY集成的PCS和PMA的功能。

“”
