Linux-Flash驱动(4)-MTD系统架构

1、什么是MTD系统架构

MTD(memory technology device 存储 技术设备 ) 是用于访问 memory 设备（ ROM 、 flash ）的 linux 的子系统。 MTD 的主要目的是为了使新的 memory 设备的驱动更加简单，为此它在硬件和上层之间提供了一个抽象的接口。 MTD 的所有源代码在 /drivers/mtd 子目录下 。



FLASH在嵌入式系统中是必不可少的，它是bootloader、linux内核和文件系统的最佳载体。在Linux内核中引入了MTD子系统为NORFLASH和NAND FLASH设备提供统一的接口，从而使得FLASH驱动的设计大为简化。



引入MTD系统后，它把FLASH采用了一个分区的技术，比如说4M存放bootload，10M存放内核，20M存放文件系统，在我们的开发板上输入：

#cat  /proc/mtd/

可以查看到，果然有几个mtd的分区，mtd0：uboot，mtd1：kernel，mtd2：Yaffs2文件系统。

在这里每一个分区都是一个块设备，我们来查看这些分区对应哪些块设备：

#ls -l /dev/mtd*

可以看到b开头的设备都是mtd分区对应的块设备

2、MTD架构分析

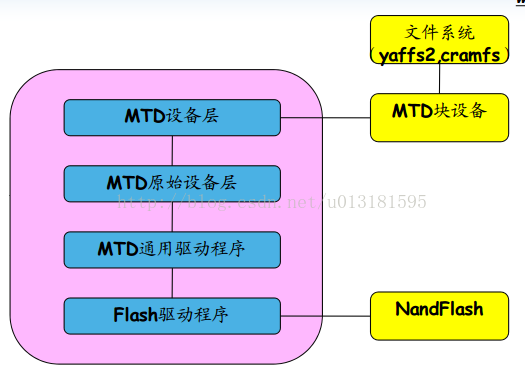

在MTD系统中分为4层，前三层Linux内核已经实现好了，最后一层Flash驱动层是需要开发者实现的。

当没有MTD子系统时，开发者在Flash驱动中需要实现注册，读写，纠错等功能，如果有众多的FLASH设备，分别实现读写、纠错等程序是十分艰难的。于是把这些操作吸取出来的共性交给Linux内核去完成，Flash驱动只实现特定的硬件操作，这样Flash驱动不仅简单、而且规范。这就是MTD子系统产生的原因。
