《嵌入式-STM32开发指南》第二部分 基础篇 - 第2章 Systick系统定时器

2.1 STM32 的时钟系统

STM32 芯片为了实现低功耗,设计了一个功能完善但却非常复杂的时钟系统。普通的MCU 一般只要配置好 GPIO 的寄存器就可以使用了,但 STM32 还有一个步骤,就是开启外设时钟。

这里写图片描述

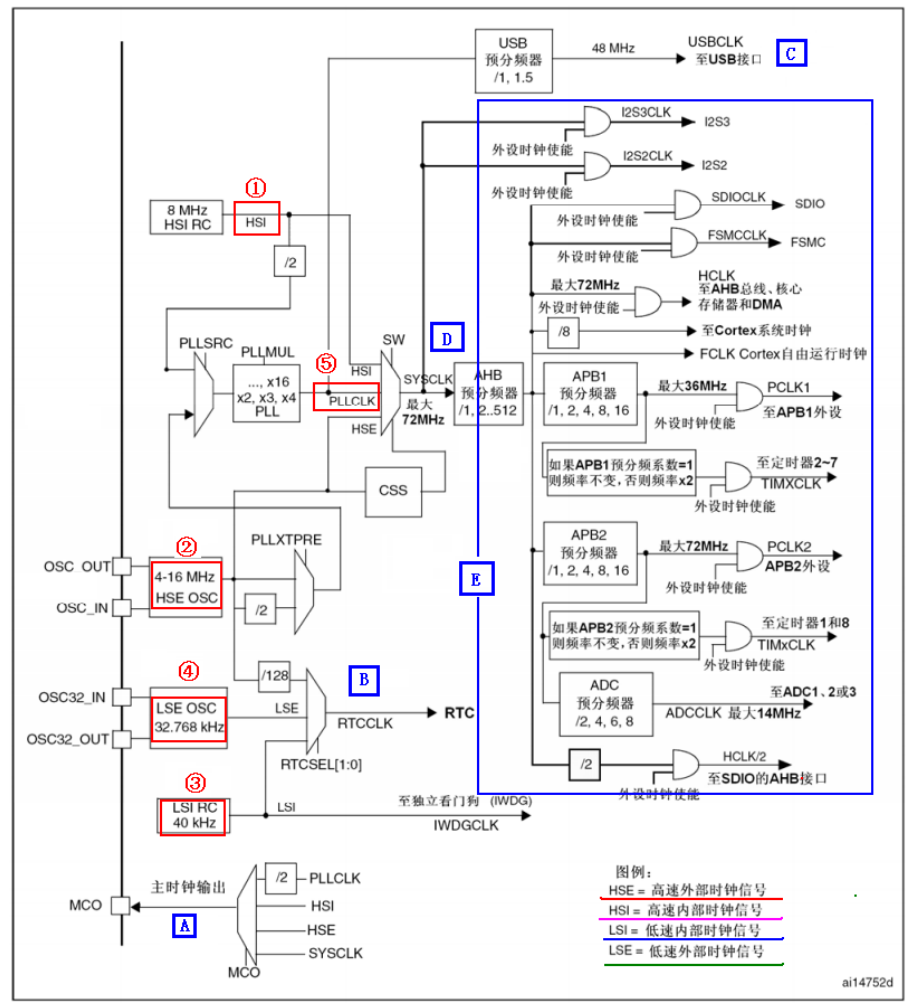

图2-1 STM32的时钟树

在 STM32 中,有五个时钟源,为 HSI、 HSE、 LSI、 LSE、 PLL。 从时钟频率来分可以分为高速时钟源和低速时钟源,在这 5 个中 HIS, HSE 以及 PLL 是高速时钟, LSI 和 LSE 是低速时钟。从来源可分为外部时钟源和内部时钟源,外部时钟源就是从外部通过接晶振的方式获取时钟源,其中 HSE 和 LSE 是外部时钟源,其他的是内部时钟源。下面我们看看 STM32 的 5 个时钟源,我们讲解顺序是按图中红圈标示的顺序:

①HSI 是高速内部时钟, RC 振荡器,频率为 8MHz。
②HSE 是高速外部时钟,可接石英 /陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz。 我们的开发板接的是 8M 的晶振。
③LSI 是低速内部时钟,RC 振荡器,频率为 40kHz。独立看门狗的时钟源只能是 LSI,同时 LSI 还可以作为 RTC 的时钟源。
④LSE 是低速外部时钟,接频率为 32.768kHz 的石英晶体。这个主要是 RTC 的时钟源。
