QT-ModbusTCP之QModbusTcpClient的使用

前言

使用QModbusTcpClient来做ModbusTCP来通讯，原滋原味。使用方便并且稳定，虽然网上有很多开源的，当时有时候应用起来，出了问题，真的头大。这里介绍QModbusTcpClient的使用，已经完全满足了应用程序的基本开发，并且在原有的基础上了，做了后台线程的处理，保证了读取寄存器相对同步获取，以及服务端掉线能自动重新连接等机制。

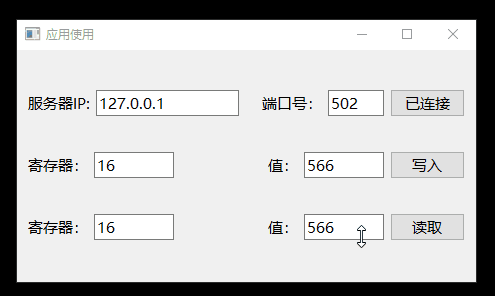

一、效果演示

请添加图片描述

二、通讯类

1.头文件

#pragma once

#include <QObject>
#include <QModbusTcpClient>
#include <QModbusReply>
#include <QThread>
#include <QHash>

class CModbusClient : public QThread
{
	Q_OBJECT

public:
	CModbusClient(QObject *parent = 0);
	~CModbusClient();

signals:
	void signalConnectDevice();
	void signalReadRegisterData(int, int, int);
	void signalWriteRegisterData(int, uint16_t, int);

private slots:
	void slotErrorOccurred(QModbusDevice::Error error);
	void slotStateChanged(QModbusDevice::State state);
	void slotConnectDevice();
	void slotReadyRead();
	void slotReadRegisterData(int nStartAddress, int nNum, int type = QModbusDataUnit::HoldingRegisters);
	void slotWriteRegisterData(int nStartAddress, uint16_t uValue, int type = QModbusDataUnit::HoldingRegisters);

public:
	bool connect(QString strIp, int nPort);
	bool isConnected();
	void release();

	bool getBit(uint16_t uAddr, uint16_t uBit);
	bool readRegister16(uint16_t uAddr, uint16_t &uValue);
	bool readRegister32(uint32_t uAddr, uint32_t &uValue);
	bool readCoil(uint16_t uAddr, uint16_t &uValue);

	bool setBit(uint16_t uAddr, uint16_t uBit, bool bState);
	bool writeRegister16(uint16_t uAddr, uint16_t uValue);
	bool writeRegister32(uint32_t uAddr, uint32_t uValue);
	bool writeCoil(uint16_t uAddr, uint16_t uValue);

protected:
	void run() override;

private:
	QModbusTcpClient *m_pClient;
	// 连接状态
	bool m_bConnected;

	// 程序退出，用来退出线程
	bool m_bAppClose;

	// 寄存器
	QHash<uint16_t, uint16_t> m_readValueHoldingRegistersHash;
	QHash<uint16_t, uint16_t> m_readAddrHoldingRegistersHash;

	// 线圈
	QHash<uint16_t, uint16_t> m_readValueCoilsHash;
	QHash<uint16_t, uint16_t> m_readAddrCoilsHash;

};

2.源文件

#include "CModbusClient.h"
#include <QVariant>
#include <QDebug>
#include <QTime>
#include <QVector>

#define  SERVER_ID         100

// 自定义的定时器
struct sModbusTimer
{
	QTime time;
	uint32_t interval;

	void start(uint32_t t)
	{
		interval = t;
		time.start();
	};

	bool isTimeOut()
	{
		return time.elapsed() > interval;
	};
};


CModbusClient::CModbusClient(QObject *parent)
	: QThread(parent)
	,m_bConnected(false)
	,m_bAppClose(false)
	,m_pClient(new QModbusTcpClient())
{
	// 信号槽关联
	QObject::connect(this, &CModbusClient::signalConnectDevice, this, &CModbusClient::slotConnectDevice);
	QObject::connect(this, &CModbusClient::signalReadRegisterData, this, &CModbusClient::slotReadRegisterData);
	QObject::connect(this, &CModbusClient::signalWriteRegisterData, this, &CModbusClient::slotWriteRegisterData);
}

CModbusClient::~CModbusClient()
{
// 退出程序
	m_bAppClose = true;

	QThread::msleep(100);

	if (m_bConnected)
		m_pClient->disconnect();

}

// 连接
bool CModbusClient::connect(QString strIp, int nPort)
{
	if (m_bConnected)
		return true;

	m_pClient->setConnectionParameter(QModbusDevice::NetworkPortParameter, QVariant::fromValue(nPort));
	m_pClient->setConnectionParameter(QModbusDevice::NetworkAddressParameter,QVariant::fromValue(strIp));
	m_pClient->setTimeout(1000);
	m_pClient->setNumberOfRetries(3);

	m_bConnected = m_pClient->connectDevice();
	if (m_bConnected)
	{
		QObject::connect(m_pClient, &QModbusTcpClient::stateChanged, this, &CModbusClient::slotStateChanged);
		QObject::connect(m_pClient, &QModbusTcpClient::errorOccurred, this, &CModbusClient::slotErrorOccurred);
	}
	else
		qDebug() << m_pClient->errorString() << "\n";

	if (!this->isRunning())
		this->start();

	return m_bConnected;
}

// 是否连接
bool CModbusClient::isConnected()
{
	return m_bConnected;
}

// 资源释放
void  CModbusClient::release()
{
	m_bAppClose = true;
	// 延时确保后台线程全部退出
	QThread::msleep(200);
	m_pClient->disconnect();
}

// 错误触发
void CModbusClient::slotErrorOccurred(QModbusDevice::Error error)
{
	qDebug() << "ModbusClient Error Num:" << error << "\n";
	qDebug() << "ModbusClient Error Info:" << m_pClient->errorString() << "\n";
}

// 连接状态变化
void CModbusClient::slotStateChanged(QModbusDevice::State state)
{
	switch (state)
	{
	case QModbusDevice::UnconnectedState:
	{
		m_bConnected = false;
	}break;
	case QModbusDevice::ConnectedState:
	{
		m_bConnected = true;
	}break;
	case QModbusDevice::ClosingState:
	{
		m_bConnected = false;
	}break;
	default:
		break;
	}

	qDebug() << "ModbusClient StateChanged:" << state << "\n";
}

// 连接设备
void CModbusClient::slotConnectDevice()
{
	if (!m_bConnected)
		m_pClient->connectDevice();
}

// 返回读取的值
void CModbusClient::slotReadyRead()
{
	auto reply = qobject_cast<QModbusReply*>(sender());
	if (reply)
	{
		if (reply->error() == QModbusDevice::NoError)
		{
			const QModbusDataUnit unit = reply->result();
			uint16_t nStartAddr = unit.startAddress();

			auto valueList = unit.values();

			// 将读取的返回值直接插入到值哈希表里面
			if (unit.registerType() == QModbusDataUnit::RegisterType::HoldingRegisters)
			{
				for (int i = 0; i < valueList.size(); i++)
				{
					m_readValueHoldingRegistersHash[nStartAddr + i] = valueList[i];
					qDebug() << QString("Read HoldingRegisters Value[%1]:%2").arg(i + nStartAddr).arg(valueList[i]) << "\n";
				}
			}
			else if (unit.registerType() == QModbusDataUnit::RegisterType::Coils)
			{
				for (int i = 0; i < valueList.size(); i++)
				{
					m_readValueHoldingRegistersHash[nStartAddr + i] = valueList[i];
					qDebug() << QString("Read Coils Value[%1]:%2").arg(i + nStartAddr).arg(valueList[i]) << "\n";
				}
			}

		}
		else
		{
			qDebug() << "ReadyRead Error:" << reply->errorString() << "\n";
		}

		reply->deleteLater();
	}

}

// 后台线程
void CModbusClient::run()
{
	sModbusTimer timeout;
	int nStep = 0;
	while (true)
	{
		QThread::msleep(30);

		// 线程退出
		if (m_bAppClose)
			return;


		switch (nStep)
		{
		case 0:
		{
			if (!m_bConnected)
			{
				timeout.start(3 * 1000);
				nStep = 1;
			}
			else
				nStep = 2;

		}break;

		case 1:
		{
			if (timeout.isTimeOut() && !m_bConnected)
			{
				// 通过发送信号，再次连接设备，不同线程需要用信号发送
				emit signalConnectDevice();
				nStep = 0;
			}
			else if (m_bConnected)
				nStep = 0;

		}break;

		case 2:
		{
			// 后台不断刷新读取
			if (true)
			{
				static int nIndex = 0;
				auto keys = m_readAddrHoldingRegistersHash.keys();

				if (nIndex < keys.size())
				{
					uint16_t uAddr = keys[nIndex];

					// 发送信号，读寄存器请求，不同线程需要用信号发送
					emit signalReadRegisterData(uAddr, m_readAddrHoldingRegistersHash[uAddr],(int)QModbusDataUnit::RegisterType::HoldingRegisters);

					nIndex++;
				}
				else
					nIndex = 0;
			}

			if (true)
			{
				static int nIndex = 0;
				auto keys = m_readAddrCoilsHash.keys();

				if (nIndex < keys.size())
				{
					uint16_t uAddr = keys[nIndex];

					// 发送信号，读寄存器请求，不同线程需要用信号发送
					emit signalReadRegisterData(uAddr, m_readAddrCoilsHash[uAddr], (int)QModbusDataUnit::RegisterType::Coils);

					nIndex++;
				}
				else
					nIndex = 0;
			}


			nStep = 0;
		}break;

		default:
			break;
		}
	}

}

// 发送寄存器读取请求
void CModbusClient::slotReadRegisterData(int nStartAddress, int nNum, int  type)
{
	QModbusDataUnit readUnit((QModbusDataUnit::RegisterType)type, nStartAddress, nNum);
	if (auto* reply = m_pClient->sendReadRequest(readUnit, SERVER_ID))
	{
		if (!reply->isFinished())
			QObject::connect(reply, &QModbusReply::finished, this, &CModbusClient::slotReadyRead);
		else
			delete reply;
	}
	else
		qDebug() << m_pClient->errorString();
}

// 发送寄存器写入请求
void CModbusClient::slotWriteRegisterData(int nStartAddress, uint16_t uValue, int  type)
{
	if (!m_bConnected)
		return;

	const int nLength = 1;
	QModbusDataUnit writeUnit((QModbusDataUnit::RegisterType)type, nStartAddress, nLength);
	writeUnit.setValue(0, uValue);

	auto *reply = m_pClient->sendWriteRequest(writeUnit, SERVER_ID);
	if (reply != nullptr)
	{
		if (!reply->isFinished())
		{
			QObject::connect(reply, &QModbusReply::finished, this, [this, reply]()
			{
				if (reply->error() != QModbusDevice::NoError)
					qDebug() << "write response error:" << reply->errorString();
			});
		}

		reply->deleteLater();

	}
	else
		qDebug() << "write request error:" << m_pClient->errorString();

}

// 写入16位值
bool CModbusClient::readRegister16(uint16_t uAddr, uint16_t &uValue)
{
	if (!m_bConnected)
		return false;

	// 一次设置读取长度为100
	const int nReadLength = 100;

	// 如果值读取哈希链表没有找到，需要插入到地址哈希链表，让它在后台读取
	auto itFind = m_readValueHoldingRegistersHash.find(uAddr);
	if (itFind == m_readValueHoldingRegistersHash.end())
	{
		m_readAddrHoldingRegistersHash[uAddr] = nReadLength;
		return false;
	}
	else
	{
		// 找到值，直接返回
		uValue = m_readValueHoldingRegistersHash[uAddr];
	}

	return true;
}

// 读取32位值
bool CModbusClient::readRegister32(uint32_t uAddr, uint32_t &uValue)
{
	if (!m_bConnected)
		return false;

	bool bRet = false;
	uint16_t uData16[2] = { 0 };
	bRet = readRegister16(uAddr, uData16[0]);
	bRet = readRegister16(uAddr + 1, uData16[1]);

	uValue = uData16[0]  | (uData16[1] << 16);

	return bRet;
}

// 获取位值
bool CModbusClient::getBit(uint16_t uAddr, uint16_t uBit)
{
	if (!m_bConnected)
		return false;

	uint16_t uValue = 0;
	readRegister16(uAddr, uValue);

	return uValue & (1 << (uBit % 16));
}

// 读取线圈值
bool CModbusClient::readCoil(uint16_t uAddr, uint16_t &uValue)
{
	const int nReadLength = 100;
	auto itFind = m_readValueCoilsHash.find(uAddr);
	if (itFind == m_readValueCoilsHash.end())
	{
		m_readAddrCoilsHash[uAddr] = nReadLength;
		return false;
	}
	else
		uValue = m_readValueCoilsHash[uAddr];

	return true;
}

// 设置位值
bool CModbusClient::setBit(uint16_t uAddr, uint16_t uBit, bool bState)
{
	bool bRet = false;

	uint16_t uValue = 0;
	bRet = readRegister16(uAddr, uValue);

	if (bRet)
	{
		if (bState)
			uValue |= (1 << (uBit % 16));	 // 把某位置1
		else
			uValue &= ~(1 << (uBit % 16));	 // 把某位置0

		writeRegister16(uAddr, uValue);
	}

	return bRet;
}

// 写入16位值
bool CModbusClient::writeRegister16(uint16_t uAddr, uint16_t uValue)
{
	bool bRet = true;
	signalWriteRegisterData(uAddr, uValue, (int)QModbusDataUnit::RegisterType::HoldingRegisters);
	return bRet;
}

// 写入32位值
bool CModbusClient::writeRegister32(uint32_t uAddr, uint32_t uValue)
{
	bool bRet = false;

	uint16_t uData16[2] = {0};
	uData16[0] = uValue & 0Xffff;
	uData16[1] = (uValue >> 16) & 0Xffff;

	bRet = writeRegister16(uAddr, uData16[0]);
	bRet = writeRegister16(uAddr+1, uData16[1]);

	return bRet;
}

// 写入线圈值
bool CModbusClient::writeCoil(uint16_t uAddr, uint16_t uValue)
{
	bool bRet = true;
	signalWriteRegisterData(uAddr, uValue, (int)QModbusDataUnit::RegisterType::Coils);
	return bRet;
}

程序下载

https://download.youkuaiyun.com/download/u013083044/86784777

Qt应用软件【协议篇】modbus-tcp示例
小鱼酱的博客
02-01 945
Qt上位机Modbus-tcp
QT技巧系列(9)QModbusTcpClient客户端程序示例及代码
ydyuse的专栏
03-02 1万+
QT技巧系列(9)QModbusTcpClient使用Modbus Tcp客户端程序示例及代码 本文详细介绍了采用QModbusTcpClient类作为MODBUS客户端程序的主要过程和主要函数，供大家参考。 包含文件： #include <QModbusDataUnit> #include <QModbusTcpClient> #include &...
Qt基于QModbusTcpClient的Modbus TCP传输协议的应用
weixin_46747526的博客
11-05 1291
QModbusClient类是发送Modbus请求的接口，QModbusClient API是围绕一个QModbusClient对象构造的，该对象保留其发送的请求的通用配置和设置。当调用完成时对应的槽函数将会被调用，它采用的参数是QModbusReply对象，该对象包含PDU以及元数据（寻址等）。，QModbusTcpClient封装好了modbusTcp协议，你只需要理解好，然后填入相应的参数和调用相应的接口就行了，不需要理解modbusTcp协议，，只是项目需要，不需要深入理解的，就能完成响应的功能。
QT QModbusTcpClient使用ModbusTcp协议与硬件通信实战例子
qq_44667165的博客
12-25 5502
采用QModbusTcpClient和QTcpSocket本质差不多，都是通过tcp进行通信，QTcpSocket需要自己封装相应的modbusTcp协议内容，发送给硬件服务器QModbusTcpClient封装好了modbusTcp协议，你只需要理解好，然后填入相应的参数和调用相应的接口就行了，不需要理解modbusTcp协议，对于第一次解除的人来说，只是项目需要，不需要深入理解的，最合适不过了。
Qt指ModbusTcp协议的使用
最新发布
suntingsheng123的专栏
04-25 284
点击连接，在下面这里输入ip地址(另一太远程设备的ip,如果想在一个电脑上测试的话可以使用ip为127.0.0.1地址)poll是主机,slave是从机。主机也就是发送数据的这一端，从机也就是负责监听数据的这一端。编写modubusTcp程序，避免不了调试，首先用到的两个工具助手。让我们来使用一下这两个工具（先设置从机，再设置主机）。
qt+vs2015 使用QModbusClient 实现 modbustcp 通讯 Demo
01-05
同步发送接受，消息处理
QT ModbusTcp主站的使用 QModbusTcpClient
Finull1的博客
10-27 4131
1.ModbusTcp主站的创建和连接 1.创建 QModbusTcpClient* modBusTcpClient = new QModbusTcpClient； 2.设置参数 1.设置从站地址以及端口号 1.设置端口号 （ModbusTcp端口号默认为502） modBusTcpClient->setConnectionParameter(QModbusDevice::NetworkPortParameter,502); 2.设置连接的从站地址（若是主从栈在同一电脑内部测试，则设置为本机ip 12
【Qt】QModbusTcpClient类
C/C++软件工程师、嵌入式软件工程师、物联网研发工程师、C/C++讲师、物联网讲师、嵌入式讲师、鸿蒙讲师---欢迎大家一起交流(私信添加博主微信)
05-17 2939
00. 目录 文章目录00. 目录01. 概述02. 开发环境03. 成员方法04. Reimplemented Protected Functions05. 预留06. 附录 01. 概述 QModbusTcpClient类是Modbus TCP客户端设备的接口类。 Header: #include <QModbusTcpClient> qmake: QT += serialbus Since: Qt 5.8 Inherits: QModbusClient QModbusTcp
【Qt 运用QModbusTcpClient类 与Modbus服务器通信】plc通信
一起学习进步！
11-24 966
是 Qt 框架中用于实现 Modbus TCP 通信的客户端类。它提供了一个方便的 API，允许用户通过 TCP 协议与 Modbus 服务器进行通信。以下是。
Qt使用ModbusTcp与汇川PLC通讯
12-13
在本文中，我们将深入探讨如何使用Qt框架与汇川（Inovance）PLC设备通过ModbusTCP协议进行通信。Qt是一个跨平台的应用程序开发框架，广泛用于创建图形用户界面和其他软件。而ModbusTCP是一种基于TCP/IP网络协议的...
Qt creator MODBUS TCP客户端读取数据应用软件（附带详细说明）
10-19
在本项目中，我们将探讨如何使用Qt Creator创建一个MODBUS TCP主站客户端，实现与远程设备的数据连接、采集和显示。 首先，`Qt`是一个跨平台的应用程序开发框架，适用于C++编程，它提供了丰富的用户界面库和强大的...
qt下的modbus Tcp通讯程序
08-16
qt下实现了modbus tcp通讯协议，能够通过modbus协议控制底层硬件工作，该代码可以用于PLC等硬件的控制，运行环境vs2017+QT5.1.12
QModbusTcpClient类，可读取保存寄存器数据
08-02
#ifndef WIDGET_H #define WIDGET_H #include <QWidget> #include <QModbusTcpClient> #include <QDebug> #include <QTimer> #include <QDateTime> namespace Ui { class Widget; } class Widget : public QWidget { Q_OBJECT public: explicit Widget(QWidget *parent = nullptr); ~Widget(); private: Ui::Widget *ui; QModbusTcpClient *master=nullptr; int Flag_Connect=0; QTimer *Timer=nullptr; private slots: void readReady(); void on_mConBtn_clicked(); }; #endif // WIDGET_
Qt_TCP_Modbus例程
08-10
程序应用是Qt5自带的modbus类进行设计，进行了十六进行寄存器数据传输，简单明了，包含TCP MOSBUS发送和接收数据，开发环境为ubuntu 16.04+Qt5.6.1，直接在Qt Creator中运行程序server程序会服一个TCP受保护的错误，导致无法连接，这时用sudo 命令执行生成的可执行文件即可。如sudo ./ModbusTcpServer.共同进步……
基于QT5的modbus服务器和客户端demo
04-08
QT5环境下的Modbus例程，可供工控modbus通信参考。
linux下qt使用modbustcp,Qt Modbus TCP 通讯读写操作
weixin_30356433的博客
05-15 1609
Modbus TCP 协议Modbus协议是一个master/slave架构的协议。有一个节点是master节点，其他使用Modbus协议参与通信的节点是slave节点。每一个slave设备都有一个唯一的地址。在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令(在以太网上，任何一个设备都能发送一个Modbus命令，但是通常也只有一个主节点设备启动指令)。Modbus TCP/IP协议格...
QT5.14 实现ModbusTCP客户端 Demo
weixin_39926429的博客
01-05 1516
本文在QT5.14平台，基于QModbusClientTcp类，实现了客户端对单个寄存器的读写，用ModbusSlave做服务器做测试。(2)更改写按钮的名称为bt_Write。(1)更改读按钮的名称为bt_Read。3.修改mainWindow.h。2.修改pro文件的第三行。
Qt Modbus TCP 通讯读写操作
热门推荐
GIS探索之路
11-16 1万+
Qt Modbus TCP通讯读写Modbus TCP 协议Modbus TCP/IP协议格式Qt Modbus 模块 读写 Modbus TCP 协议 Modbus协议是一个master/slave架构的协议。有一个节点是master节点，其他使用Modbus协议参与通信的节点是slave节点。每一个slave设备都有一个唯一的地址。在串行和MB+网络中，只有被指定为主节点的节点可以启动一个命令...
Qt环境下Modbus TCP通信实践指南
weixin_36431814的博客
08-31 4562
本文还有配套的精品资源，点击获取 简介：Modbus协议在工业自动化和物联网系统中占据重要地位。本文详细介绍了如何利用Qt框架及QModBus库在Qt环境中实现Modbus TCP通信。涵盖建立连接、数据读写、错误处理及示例代码，并强调了在实际应用中设备适配和软件架构的重要性。 1. Modbus协议及其在自动化和IoT中的应用 1.1 Modbus协议简介...
Qt5 modbus tcp
03-26
<think>好的，用户想了解Qt5的Modbus TCP，我需要先回忆一下相关知识，确保信息准确。Qt5中的Modbus模块主要用于工业通信，支持主从设备交互。Modbus TCP是基于TCP/IP的协议，常用于工业自动化。 首先，要确认Qt5的Modbus库属于Qt SerialBus模块，用户需要在项目配置中添加相应的模块。可能用户会遇到如何安装或启用的问题，需要提醒他们检查是否安装了Qt SerialBus组件。 然后，Modbus TCP的主站（客户端）和从站（服务器）的实现步骤。主站需要创建QModbusClient实例，设置连接参数，比如IP和端口，然后发送请求。从站则需要处理请求，可能需要继承QModbusServer并重写处理函数。 需要提到常用的类，比如QModbusClient、QModbusServer、QModbusDataUnit等，以及它们的作用。此外，数据读写流程和错误处理也是关键点，用户可能需要知道如何处理超时或连接失败的情况。 还要注意Qt5 Modbus的一些限制，比如对某些Modbus功能的支持不完全，或者性能方面的考量。最后，示例代码片段会帮助用户快速上手，但需要确保语法正确，并说明需要在.pro文件中添加serialbus模块。 总结时，应用场景和注意事项能帮助用户判断是否适合他们的项目。需要保持回答结构清晰，分步骤解释，避免使用Markdown，用自然的中文口语化表达。</think>以下是对Qt5 Modbus TCP的逐步介绍： $\textcolor{green}{\textbf{1. 基本概念}}$ $$ \text{Modbus TCP} = \text{Modbus RTU协议} + \text{TCP/IP传输层} $$ - 基于TCP/IP的工业通信协议（默认端口502） - 采用客户端/服务器架构（主站Master/从站Slave） $\textcolor{green}{\textbf{2. Qt5支持模块}}$ - 位于Qt SerialBus模块中（Qt 5.8+） - 需在.pro文件添加： ```qmake QT += serialbus ``` $\textcolor{green}{\textbf{3. 核心类说明}}$ ```cpp QModbusTcpClient // TCP客户端（主站） QModbusTcpServer // TCP服务器（从站） QModbusDataUnit // 数据单元（保持寄存器/输入寄存器等） QModbusReply // 异步操作响应对象 ``` $\textcolor{green}{\textbf{4. 典型工作流程（主站）}}$ ① 创建客户端实例： ```cpp QModbusTcpClient *modbusClient = new QModbusTcpClient; modbusClient->setConnectionParameter(QModbusDevice::NetworkPortParameter, 502); modbusClient->setConnectionParameter(QModbusDevice::NetworkAddressParameter, "192.168.1.100"); ``` ② 建立连接： ```cpp if (!modbusClient->connectDevice()) { qDebug() << "连接失败：" << modbusClient->errorString(); } ``` ③ 发送读请求： ```cpp QModbusDataUnit request(QModbusDataUnit::HoldingRegisters, 100, 10); // 读取保持寄存器100-109 if (auto *reply = modbusClient->sendReadRequest(request, 1)) { // 1是从站地址 connect(reply, &QModbusReply::finished, [=]() { if (reply->error() == QModbusDevice::NoError) { const QModbusDataUnit result = reply->result(); // 处理数据... } reply->deleteLater(); }); } ``` $\textcolor{green}{\textbf{5. 数据映射（从站实现）}}$ 需继承QModbusServer并重写： ```cpp bool readData(QModbusDataUnit *unit) override; bool writeData(const QModbusDataUnit &unit) override; ``` $\textcolor{green}{\textbf{6. 错误处理}}$ ```cpp connect(modbusClient, &QModbusClient::errorOccurred, [](QModbusDevice::Error error) { qDebug() << "错误类型：" << error; }); ``` $\textcolor{green}{\textbf{7. 注意事项}}$ - 超时设置：默认3000ms，可通过setTimeout()调整 - 字节序处理：需自行处理数据的大小端转换 - 线程安全：建议在主线程创建QModbusClient实例 - 性能限制：单客户端建议请求频率不超过100次/秒 $\textcolor{green}{\textbf{8. 应用场景}}$ - 工业PLC控制 - 传感器数据采集 - SCADA系统 - 能源管理系统 $\textcolor{red}{\textbf{注意：}}$ Qt Modbus模块目前仅实现基础功能，复杂场景可能需要扩展： - 不支持Modbus TCP安全协议(MBAP) - 有限的数据分帧处理能力 - 调试建议使用Modbus Poll/Simulator等工具配合测试
评论 8
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

进击的大海贼

联系博主，为您提供有价值的资源

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
