【脚本篇】---verilog-mode-v2

原创已于 2024-08-11 15:00:38 修改 · 1.1k 阅读

11 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发 #IC #verilog #verilog-mode #SOC集成 #vim

于 2024-06-30 16:04:47 首次发布

脚本篇专栏收录该内容

5 篇文章

订阅专栏

下载

GitHub - lidong1028/verilog_mode2

Verilog-mode2安装

适用范围

已经安装了gvim（version 7.x or above）的linux系统

安装教程

step1: 拷贝当前文件夹到自己的路径（任意路径）

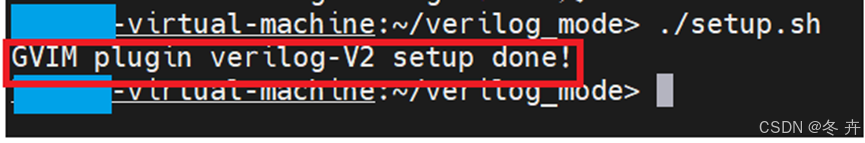

step2: 执行./setup.sh,显示下面结果即安装成功

功能介绍

Verilog-mode功能

Verilog-mode的功能依然保留：

FileTemplate功能

File template可以根据自定义的模板进行新建文件，module名就是当前的文件名。

结果如下：

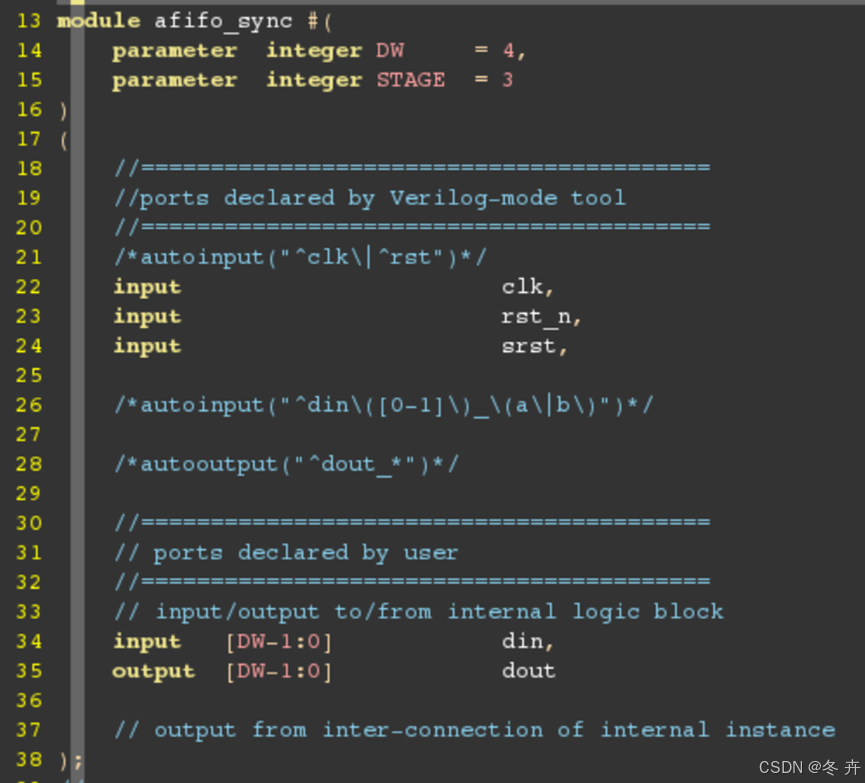

模板可以在plugin/automatic.v2.vim中修改这段来适用自己的编码风格：

Header功能

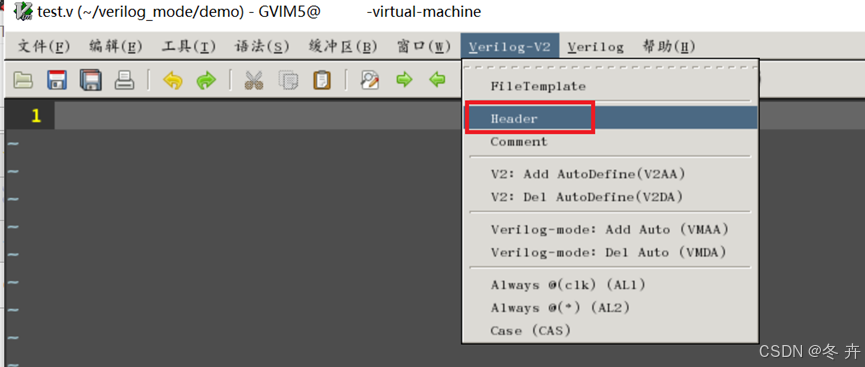

自动添加文件头

结果如下：

其中源码在plugin/automatic.v2.vim如下图位置，可以根据个人需求自定义。

Comment

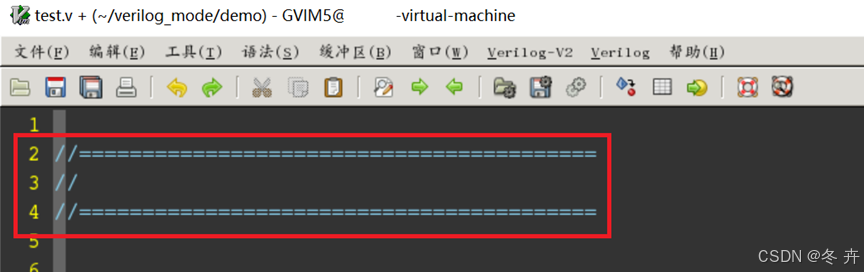

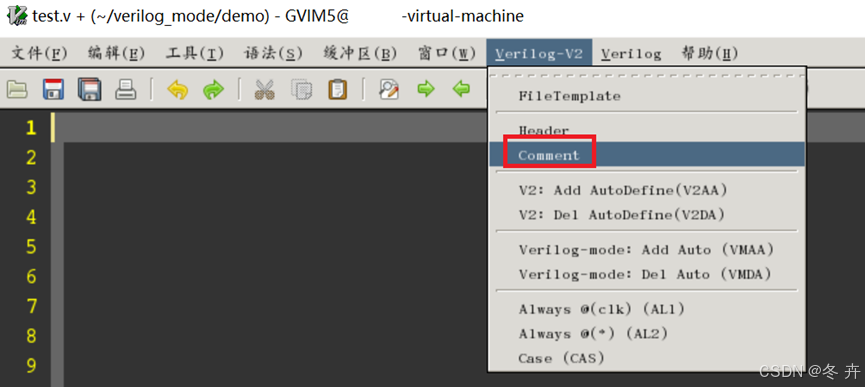

Comment只是添加注释行，但不能直接注释代码，效果如下图所示。

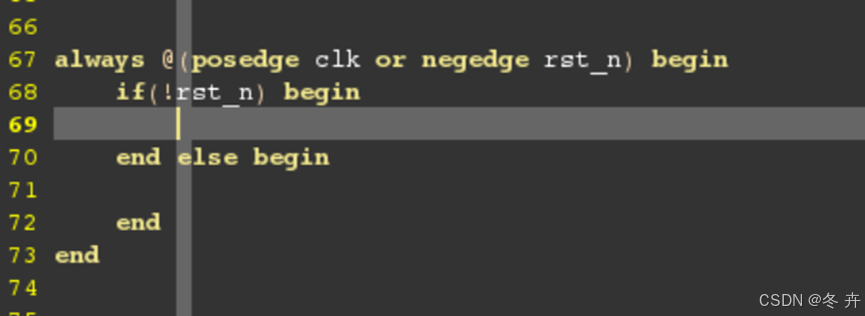

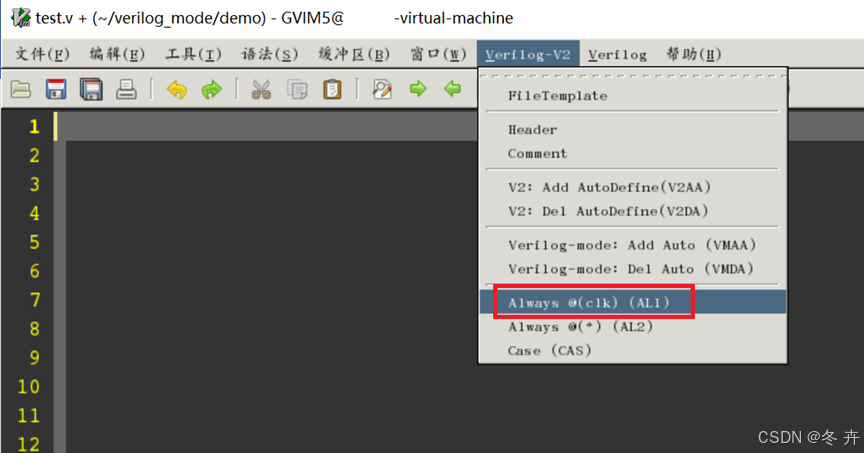

添加always时序逻辑块

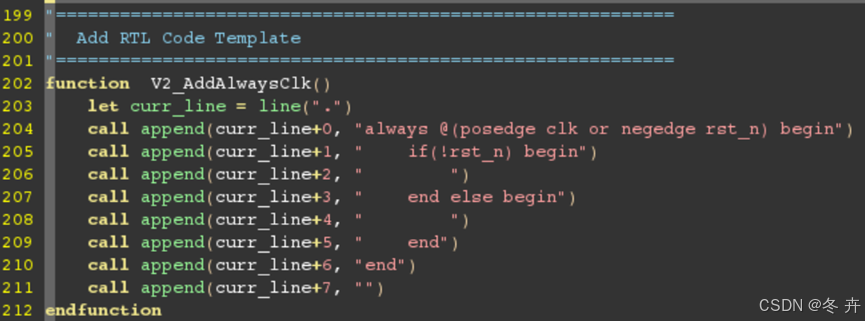

Always的风格也可以在这里修改：

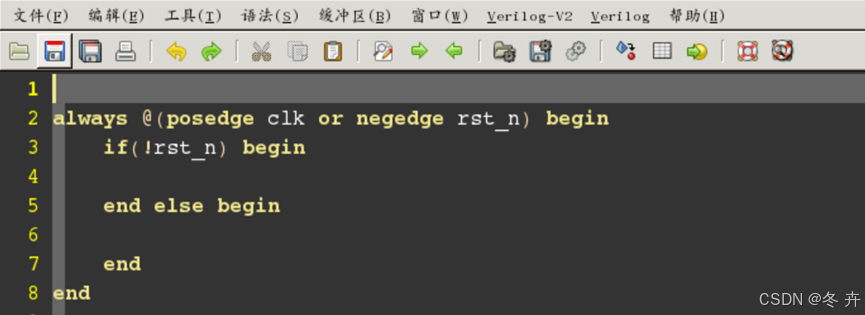

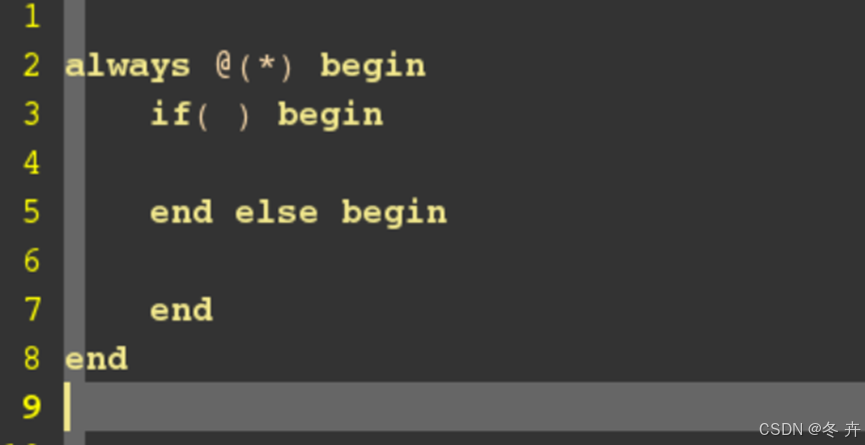

添加always组合逻辑块

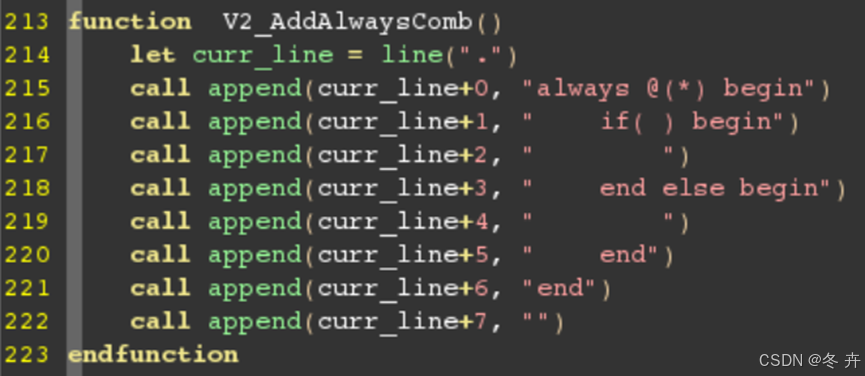

Always的风格也可以在这里修改：

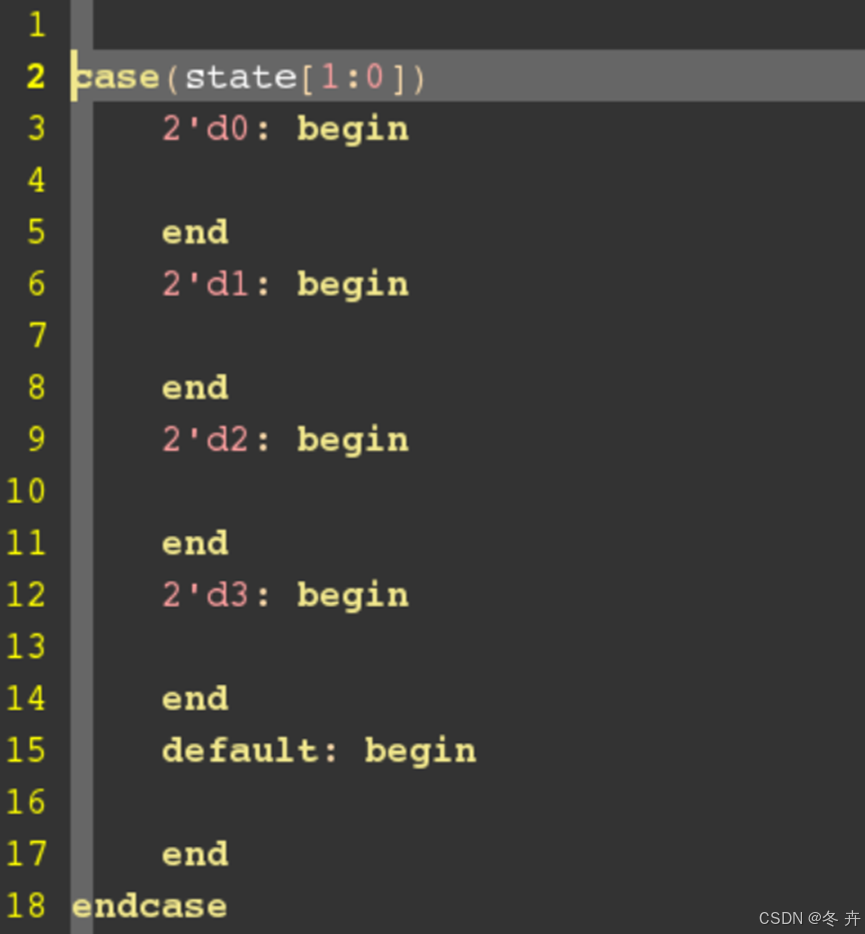

添加case语句

Case语句的风格也可以在这里修改：

V2AA/V2DA

V2AA表示自动定义信号，V2DA表示删掉自动定义的信号。

V2AA表示自动定义信号包括两种：

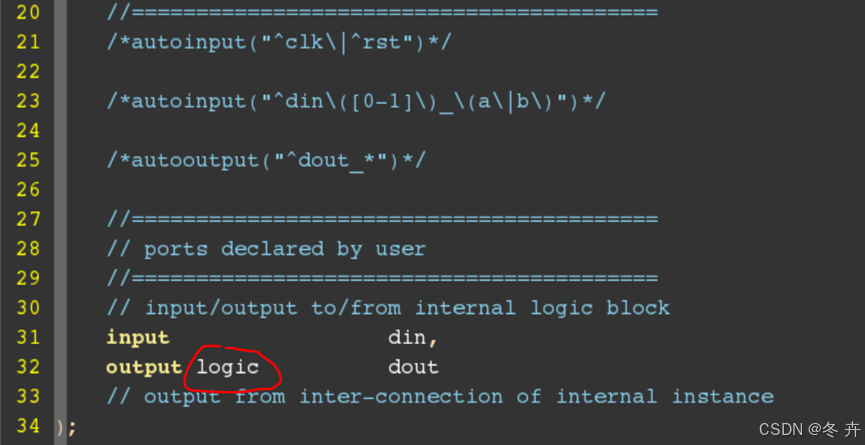

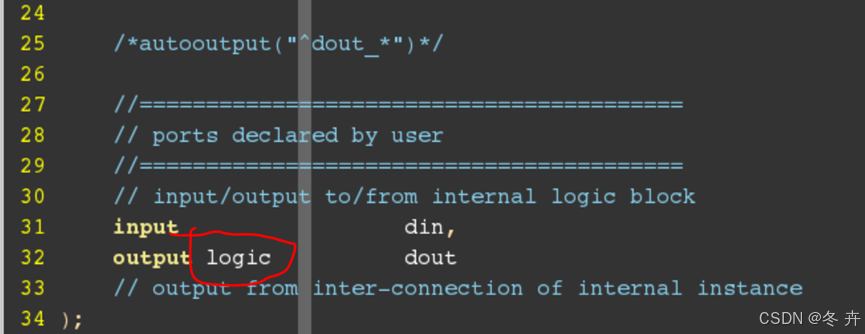

端口的输出如果是寄存器类型，会自动定义成logic；
模块内部使用的信号会自动声明（包括reg和wire，目前不支持数组，需要在User define里面自己声明）

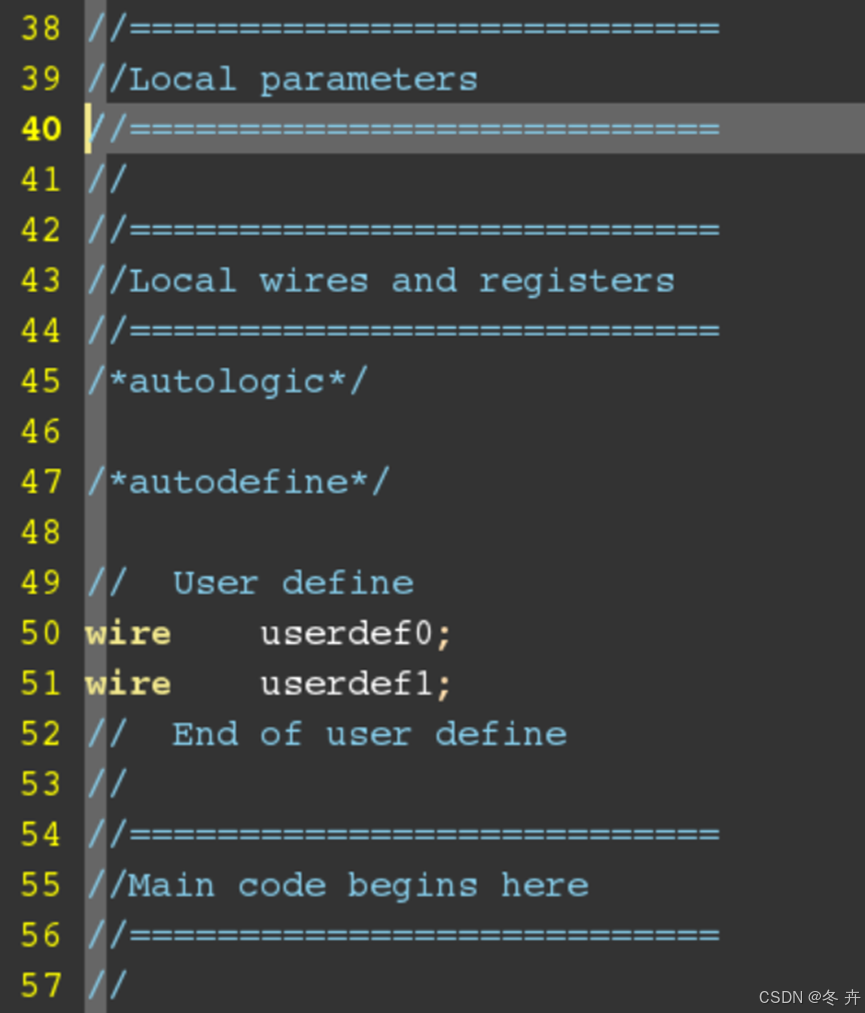

例如这是手动编辑的代码：

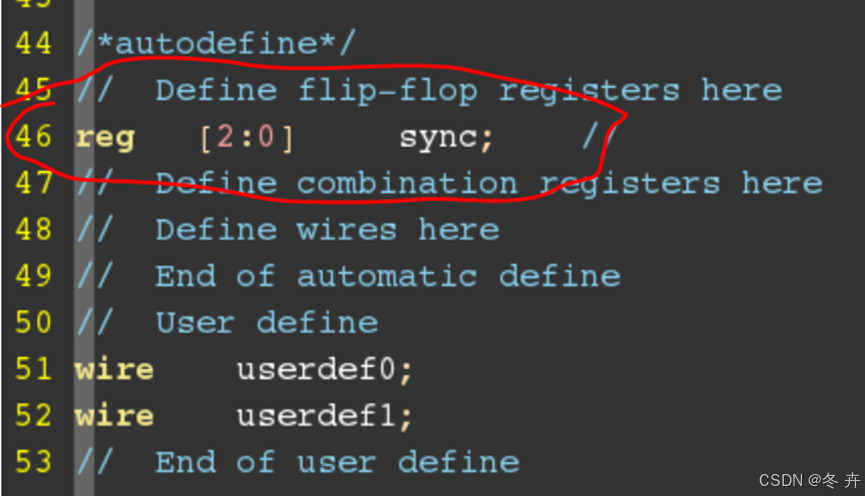

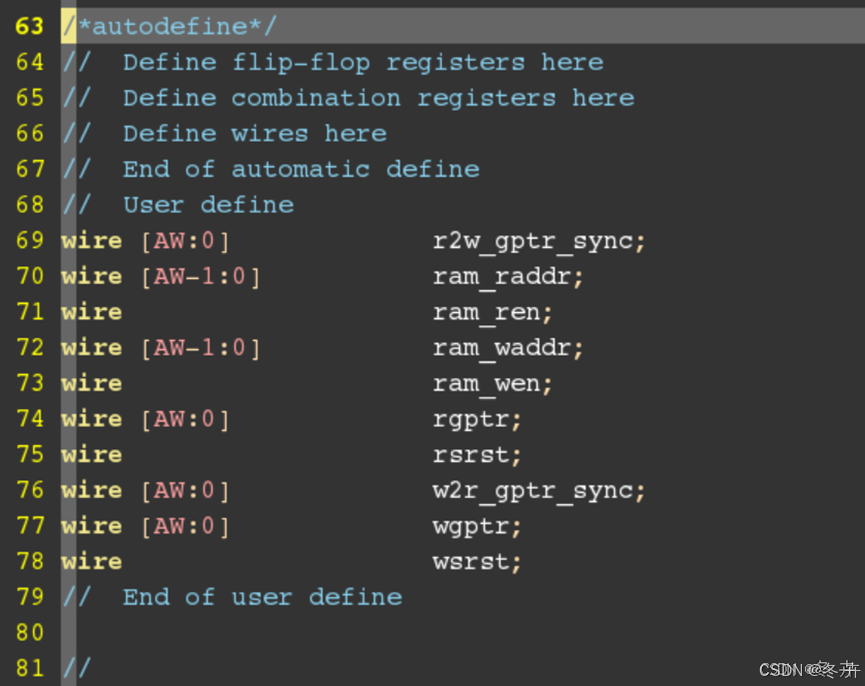

在执行V2AA后：

如果要删除自动定义的信号，可以执行V2DA：

但输出端口无法区分是用户自己加的logic，还是工具加的，所以V2DA不会删掉输出端口的logic。

VMAA/VMDA

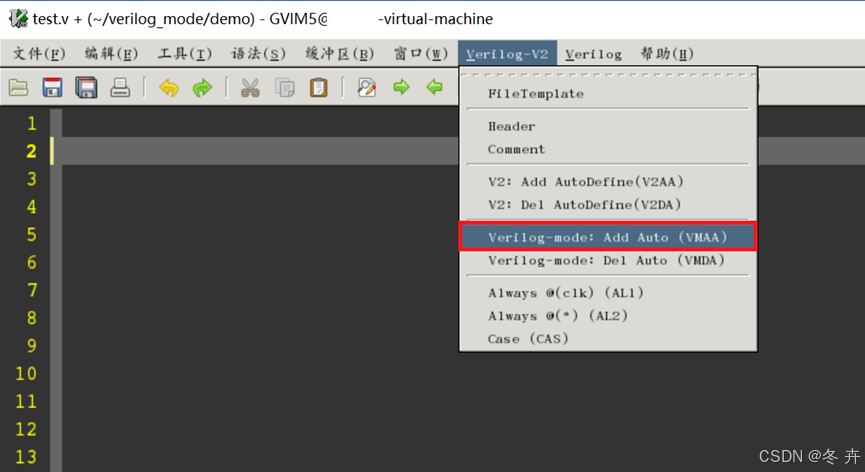

VMAA是用来自动例化模块，VMDA是删除自动例化连接。

使用方法1：修改端口信号名

对mult模块进行例化，4个红框的内容都要保留。62~64行根据需求修改，如果不在62~64行的信号，会按照端口名直接连接。2号红框的逗号要保留，1号和3号红框的模块名要一致。

并且文件末尾的配置一定要包含例化的模块的文件。

verilog-library-files：设置verilog-mode的搜索文件

verilog-library-directories:设置verilog-mode的搜索路径

verilog-auto-inst-param-value：值为t时，表示在autoinst时，使用模块例化的参数进行连线；值为nil时，表示在autoinst时，使用模块内部的参数例化端口进行连线；

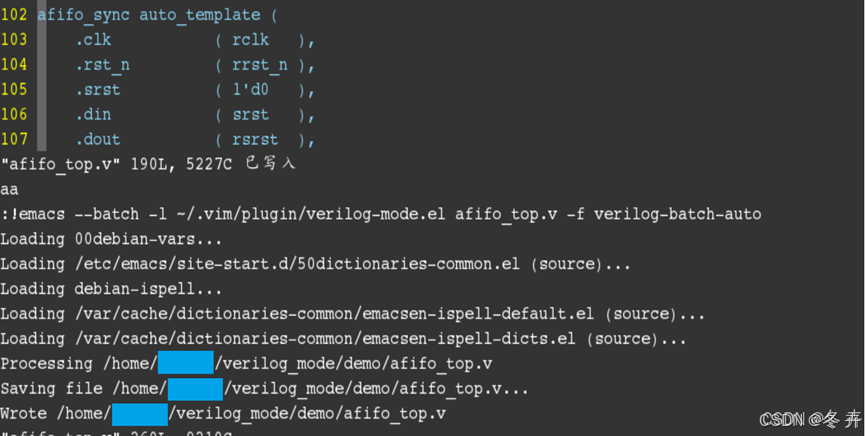

执行结果如下：

可以看到：

对于模块中有clk和rst打头的信号，会自动定义到模块的输入端口（用户可以把21行删掉，即不会实现该功能）
变量声明区会自动定义模块的输出信号mult_out
在auto_template重新命名的，会按照用户定义的信号名连接，并且相应的端口后面会标记Templated
如果在auto_template重新改名后的信号加了[]（例如dinb[]），则例化时对应的信号连接时会声明位宽（如dinb[DW_IN-1:0]），如果没有加[]（例如dina），则例化时对应的信号连接时不会声明位宽(如dina)
模块例化是按照80行的括号对齐的。

使用方法2：正则匹配

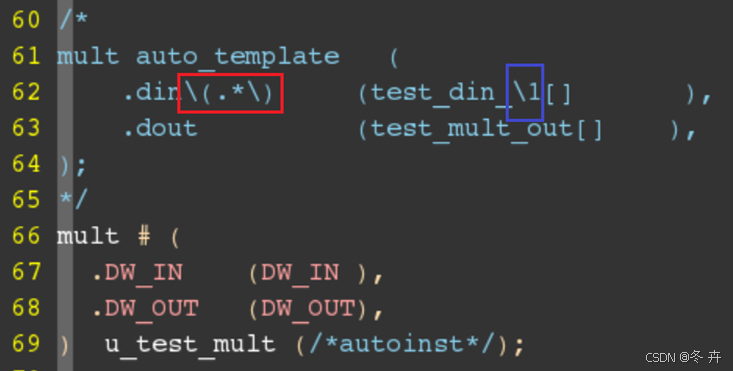

信号支持正则匹配，如下图，把红框匹配到的内容赋给蓝框。

结果如下：

使用方法3：多个模块同时例化

新增1号红框的定义，与下面的蓝框内容匹配的，匹配的内容会赋给4号框。2号框匹配的内容会赋给3号框。

执行结果如下：

实例

afifo_wctrl模块

新建afifo_wctrl.v文件

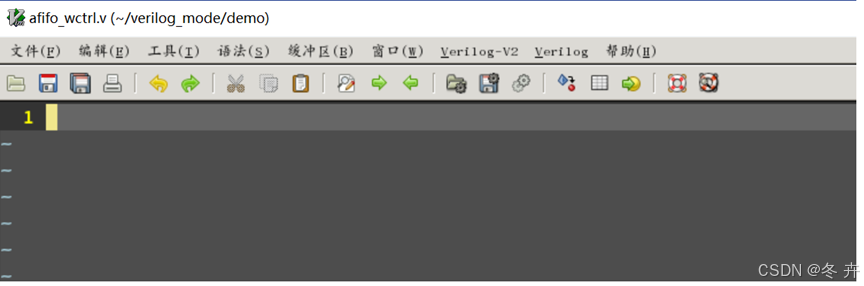

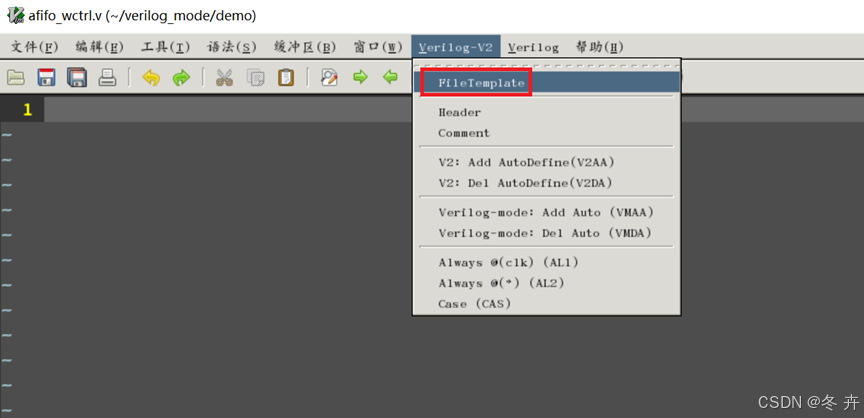

使用FileTemplate

结果如下：

编写代码

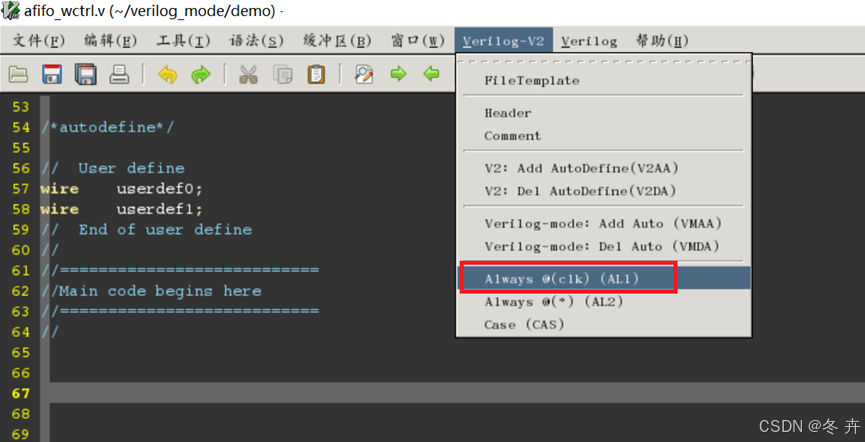

选择空白处，执行如下操作：

手动编辑后的代码：

//=========================================
//Created by    :xxx
//Filename      :afifo_wctrl.v
//Author        :xxx(RDC)
//Created On    :2024-07-02 20:11
//Last Modified :
//Update Count  :
//Description   :
//
//
//=========================================
//
module afifo_wctrl #(
    parameter  integer AW      = 4,
    parameter  integer ALFULL  = 12
)
(
    //=========================================
    //ports declared by Verilog-mode tool
    //=========================================
    /*autoinput("^clk\|^rst")*/
    input                 wclk,
    input                 wrst_n,
    input                 wsrst,

    /*autoinput("^din\([0-1]\)_\(a\|b\)")*/

    /*autooutput("^dout_*")*/

    //=========================================
    // ports declared by user
    //=========================================
    // input/output to/from internal logic block
    input                       winc,
    input         [AW:0]        r2w_gptr,

    // output from inter-connection of internal instance
    output                      ram_wen,
    output        [AW-1:0]      ram_waddr,  // Write address for memory
    output logic  [AW:0]        wgptr,  // Gray write address for sync to read clock domain
    output logic                wfull,  // Write address for memory
    output logic                awfull,  // Write almost full flag
    output                      werr

);
//===========================
//Local parameters
//===========================
//
//===========================
//Local wires and registers
//===========================
/*autologic*/

/*autodefine*/
//  Define flip-flop registers here
reg   [AW:0]       wbptr;    //
//  Define combination registers here
//  Define wires here
wire               awfull_tmp;    //
wire  [AW:0]       wbptr_next;    //
wire               wfull_tmp;    //
wire  [AW:0]       wgptr_next;    //
//  End of automatic define
//  User define
reg   [AW:0]       r2w_bptr;
//  End of user define

//
//===========================
//Main code begins here
//===========================
// 写指针产生
assign   ram_wen           = (winc & (~wfull));     //非满且写的时候，产生memory写使能
assign   wbptr_next[AW:0]  = wbptr[AW:0] + ram_wen; //非满且写的时候，写指针加一
assign   wgptr_next[AW:0]  = {1'd0,wbptr_next[AW:1]}^wbptr_next[AW:0]; //写指针二进制转格雷码
assign   ram_waddr[AW-1:0] = wbptr[AW-1:0];
always@( posedge wclk or negedge wrst_n ) begin
	if( !wrst_n) begin
		wbptr[AW:0] <= {(AW+1){1'b0}};
		wgptr[AW:0] <= {(AW+1){1'b0}};
	end else if( wsrst) begin
		wbptr[AW:0] <= {(AW+1){1'b0}};
		wgptr[AW:0] <= {(AW+1){1'b0}};
	end else begin
		wbptr[AW:0] <= wbptr_next[AW:0];
		wgptr[AW:0] <= wgptr_next[AW:0];
	end
end

// 满/将满标志产生
assign  wfull_tmp  = (wgptr_next[AW:0] == {~r2w_gptr[AW:AW-1],r2w_gptr[AW-2:0]});
assign  awfull_tmp = ((wbptr_next[AW:0] - r2w_bptr[AW:0]) > ALFULL);
always@( posedge wclk or negedge wrst_n ) begin
	if( !wrst_n) begin
		wfull  <= 1'b0;
		awfull <= 1'b0;
	end else if( wsrst) begin
		wfull  <= 1'b0;
		awfull <= 1'b0;
	end else begin
		wfull  <= wfull_tmp;
		awfull <= awfull_tmp;
	end
end
//////////////////////////////// 格雷码转二进制  ///////////////////////////////////////////
generate for(genvar i=0;i<AW+1;i=i+1)  begin :GRAY2BIN_R2W
    always@(*)  begin
	    r2w_bptr[i] = ^r2w_gptr[AW:i];
	end
end
endgenerate
//////////////////////////////// 维测相关  ///////////////////////////////////////////
assign  werr = winc & wfull;  //强写
//=========================================
//Verilog-mode Setting:
//Local Variables:
//verilog-library-files: (
//"./test.v"
//)
//verilog-library-directories: (
//"."
//".."
//)
//verilog-auto-inst-param-value: t
//End:
//=========================================
endmodule
