【小程序】C语言吉他调音器-利用FFT傅里叶变换求频率实现

利用傅里叶变换求得音频数据的频率，根据音高频率对照表，可测试出吉他每根弦与标准音的差值，实现调音器效果。

目录

• 程序效果
• 实现过程
• 样例代码
• 测试用例
• 参考资料

程序效果

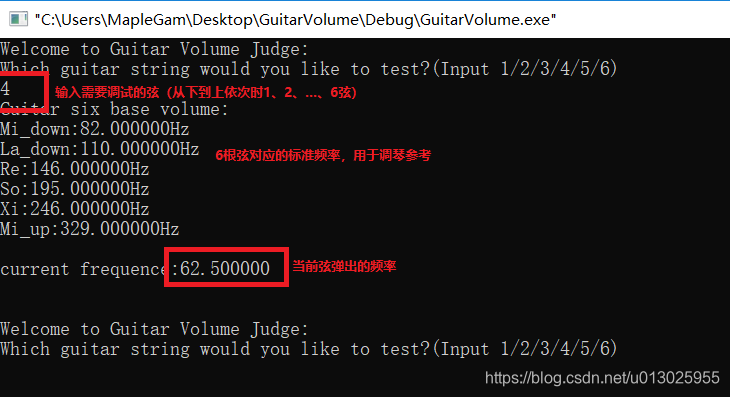

截图1：程序效果

        输入需要调整的弦，即开始录音，弹对应的弦即可，录音时间大约10秒，10秒后短暂计算处理后会显示结果。

实现过程

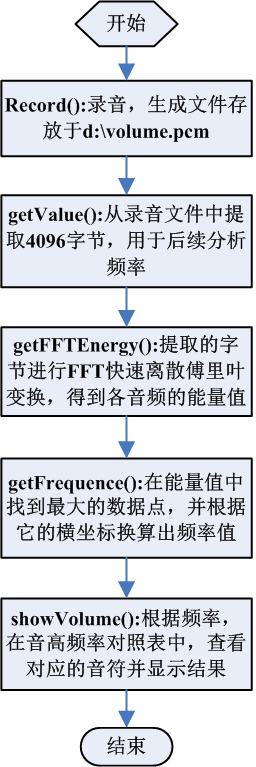

截图2：流程图

主要步骤如上，需要注意的细节有：

 1.如何获取有效的4096个采样数据点

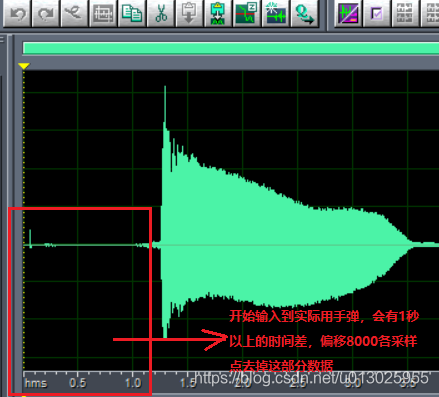

截图3：有效数据前的杂音及静音数据

        本程序强行跳过前8000个采样数据点，并且用600进行边界判定，从第一个大于600的点开始采集。这要求使用的环境很安静才行，如果有其他声音干扰，对结果有较大影响。

2.6弦的特殊情况 ：1-5弦使用正常时，6弦的频率值一直为正常值的2倍，无法定位问题情况下，强行将结果除以2，保证功能可以正常使用。

样例代码

1.下载链接：https://download.youkuaiyun.com/download/u013025955/11190369

部分主要代码

//傅里叶变换
void getFFTEnergy(double *data)
{
    double pr[DATASIZE], pi[DATASIZE], fr[DATASIZE], fi[DATASIZE];
    int i=0;

    //原始数据作为实部，虚部填0.0
    for (i=0; i<DATASIZE; i++)
    {
        pr[i] = *(data+i);
        pi[i] = 0.0;
    }

    /*
    入参解释：
    pr:采样数据的实部，对应PCM数据，返回傅里叶变换的模（能量）
    pi:采样数据的虚部，填0.0，返回傅里叶变换的幅角，本程序不使用
    DATASIZE:采样点数，这里对应4096
    12:采样点数4096对应是2的12次方
    fr:傅里叶变换后的实部
    fi:傅里叶变换后的虚部
    0:使用傅里叶变换功能，1为逆变换
    1:计算模和幅角，0的话不会计算，这里要注意
    */
    //调用FFT快速离散傅里叶变换函数
    kfft(pr, pi, DATASIZE, 12, fr, fi, 0, 1);

    //模(能量)返回
    for (i=0; i<DATASIZE; i++)
    {
        *(data+i) = pr[i];
    }
}

//换算频率
double getFrequence(double *data, int chooseStr)
{
    int locate; //能量值对应的横坐标
    int i;
    double frequence; //频率
    double max; //能量最大值

    max = *data;

    //求能量最大值对应的横坐标
    for (i=0; i<(DATASIZE/2); i++)
    {
        if (*(data+i) > max)
        {
            max = *(data+i);
            locate = i;
        }
    }

    //计算频率，频率=横坐标*(采样率/采样点数)
    frequence = locate*(8000.0/DATASIZE);

    //6弦的特殊处理，除以2
    if (chooseStr == 6)
    {
        frequence = frequence/2.0;
    }

    return frequence;
}

测试用例

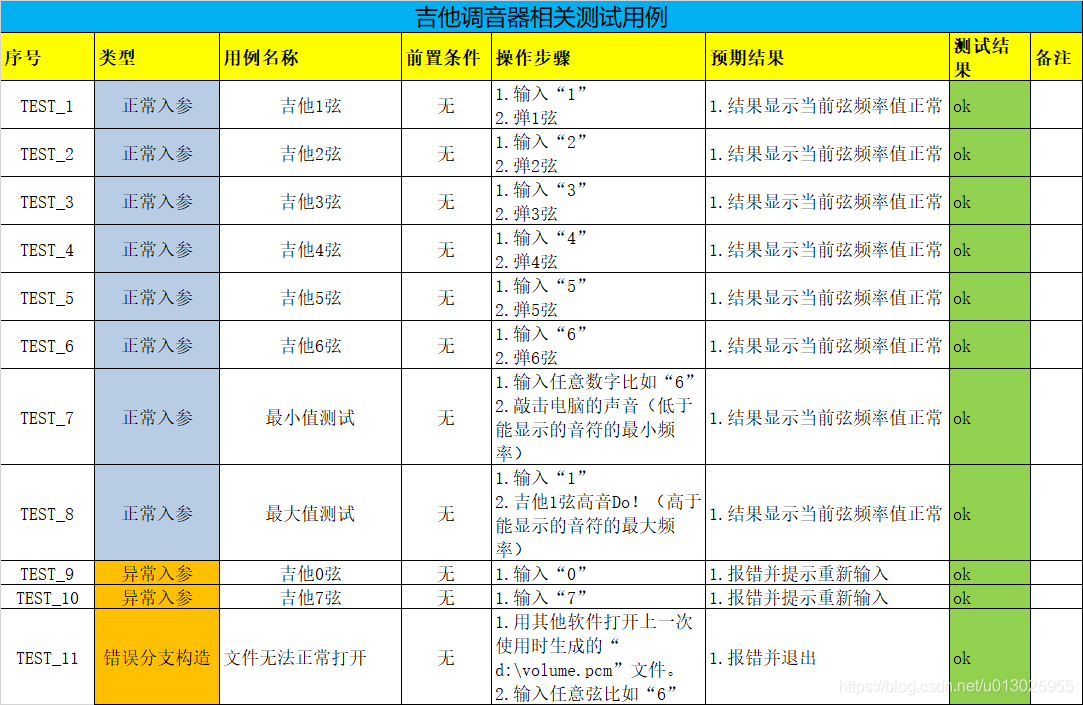

截图4：测试用例

参考资料

1.《常用算法程序集（C语言描述）》FFT快速离散傅里叶变换例程

2.深入浅出解释FFT（一）——用fft求频谱

https://blog.youkuaiyun.com/wordwarwordwar/article/details/68951388

3.fseek()用法 设定文件的当前读写位置

https://blog.youkuaiyun.com/Tian_fourpieces/article/details/79970098
