U-Net

论文原文: U-Net: Convolutional Networks for Biomedical Image Segmentatio

U-Net整体继承自FCN。在FCN原来的基础上经过了一些改进，使之更适合处理医学图像。

1. 网络结构

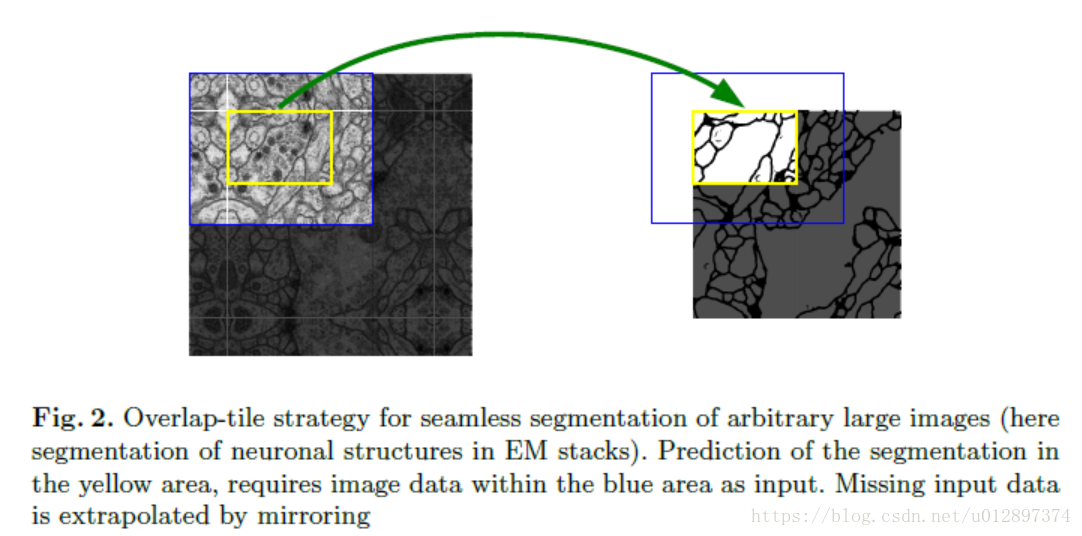

基本的网络结构与FCN差不多。左边是contracting path,右边是expanding path。刚开始原始图像的大小为：$512\times 512$,作者做了一个mirror的边缘扩充，扩充到了$572\times 572$,如下：

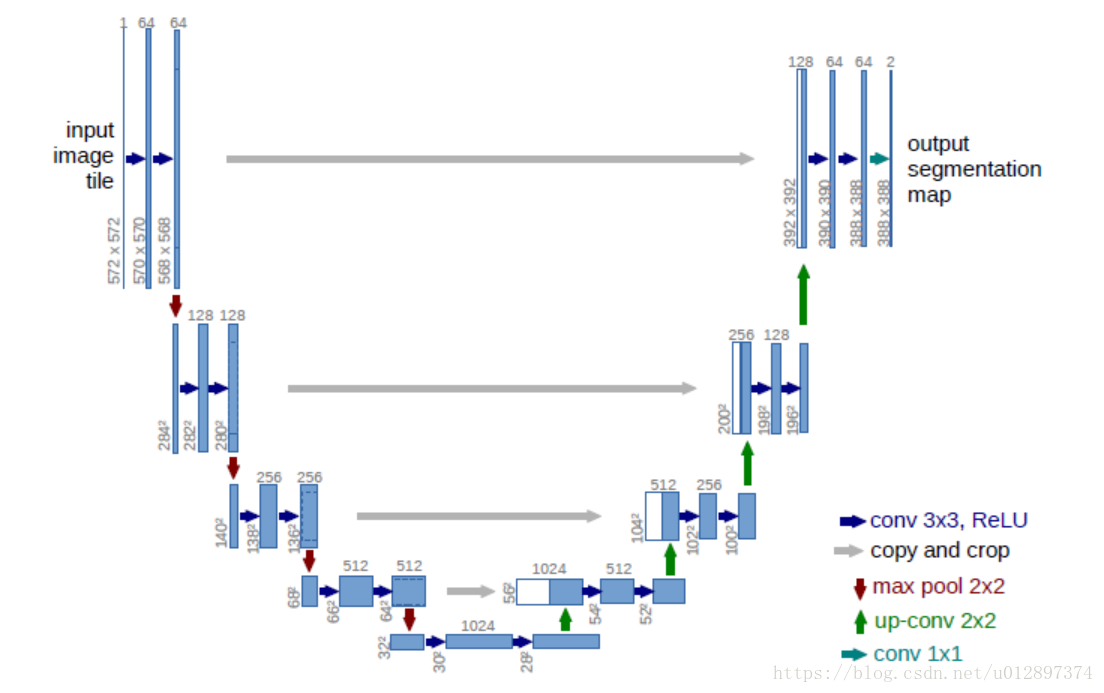

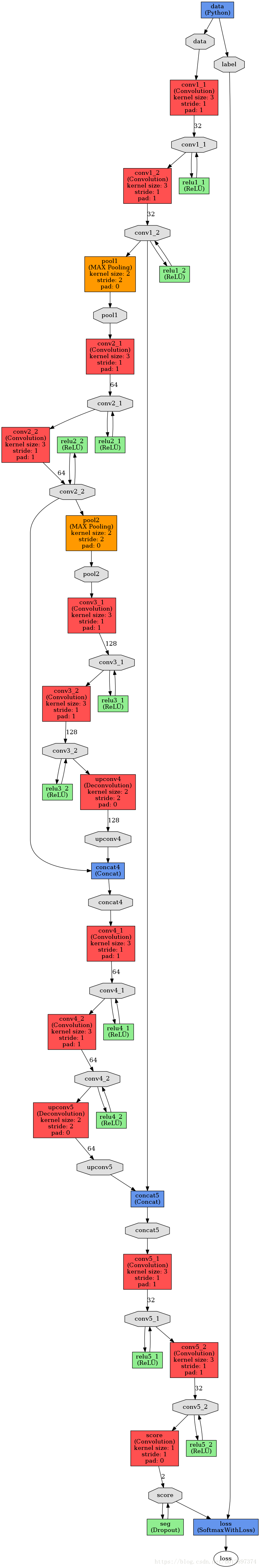

网络的详细结果图如下:

由于刚开始做了一个镜像补充边缘信息，因此后面做concat的时候，前后的feature map的大小不一样，因此需要对称crop, 此操作与FCN类似。

contracting path是典型的卷积网络架构。它的架构是一种重复结构，每次重复中都有2个卷积层和一个pooling层，卷积层中卷积核大小均为3*3，激活函数使用ReLU，两个卷积层之后是一个2*2的步长为2的max pooling层。每一次下采样后我们都把特征通道的数量加倍。contracting
path中的每一步都首先使用反卷积(up-convolution)，每次使用反卷积都将特征通道数量减半，特征图大小加倍。反卷积过后，将反卷积的结果与contracting path中对应步骤的特征图拼接起来。contracting path中的特征图尺寸稍大，将其修剪过后进行拼接。对拼接后的map进行2次3*3的卷积。

最后一层的卷积核大小为$1\times 1$，将64通道的特征图转化为特定深度(分类数量，二分类为$2$)的结果。网络总共23层。

2. 权重矩阵

为了使某些像素点更加重要，在公式中引入$w(x)$。我们对每一张标注图像预计算了一个权重图，来补偿训练集中每类像素的不同频率，使网络更注重学习相互接触的细胞之间的小的分割边界。即针对分割过程中两个不同的结构”粘”在一起的情况,本文的解决方案是在Loss函数中把”粘”在一起处的背景部分的权重加大。使用形态学操作计算分割边界。权重图计算公式如下：

w(x)=wc(x)+w0⋅exp(−(d1(x)+d2(x))22σ2) w ( x ) = w c ( x ) + w 0 ⋅ e x p ( − ( d 1 ( x ) + d 2 ( x ) ) 2 2 σ 2 )

$$w(x)=w_c(x)+w_0\cdot exp(-\frac{(d_1(x)+d_2(x))^2}{2\sigma ^2})$$
$w_c$是用于平衡类别频率的权重图，$d_1$代表到最近细胞的边界的距离，$d_2$代表到第二近的细胞的边界的距离。基于经验我们设定$w_0=10$，$σ≈5$像素。
网络中权重的初始化：我们的网络的权重由高斯分布初始化，分布的标准差为$(N/2)^{0.5}$,$N$为每个神经元的输入节点数量。例如，对于一个上一层是64通道的$3*3$卷积核来说，$N=9*64$。

3. 输入处理

分割图(segmentation map)包含这样一些像素点，这些像素点的完整上下文都出现在输入图像中。为了预测图像边界区域的像素点，我们采用镜像图像的方式补全缺失的环境像素。这个tiling方法在使用网络分割大图像时是非常有用的，因为如果不这么做，GPU显存会限制图像分辨率。

本文亮点：

• 引入了带权重的损失。
• 为了更好地预测边界点，初始时做了镜像边界扩充。
