论文原文地址为: Fast R-CNN

1. RoI Pooling详解

RoI Pooling其实是SPP pooling的一种特殊情况。SPP pooling可以采用多个金字塔层，RoI只采用一种。具体做法为: 对于映射到feature map上的RoI(Region Proposal通过变换得来)，假设该RoI大小为 $h\times w$ ,RoI Pooling的输出为 $H\times W$ ( $H, W$ 为超参数)。将 $h\times w$ 的 $RoI$ 分解成 $H\times W$ 的子网格，每个格子大小近似为 $\frac hH\times \frac wW$ 。然后再对 $H\times W$ 个格子，每个格子取 $max\hspace{0.2cm}pooling$ 。这样最后对于每个RoI,不论其大小如何，都能得到一个大小为 $H\times W$ 的feature map。

如下:
1. 输入feture map
这里写图片描述
2. region proposal投影(左上角，右下角坐标)：(0，3)，(7，8)。

3. 将其划分为（2*2）个sections（因为输出大小为2*2），我们可以得到：

4. 对每个section做max pooling，可以得到：

2. Fast RCNN的的主要贡献

RCNN的缺点非常明显。SPP在此基础上进行了一些改进，但SPP也存在很大问题。SPP仍然是分阶段训练而不是一个端到端的过程，分为：提取特征，使用log损失对网络进行微调，训练SVM分类器，最后拟合检测框回归。特征也写入磁盘。并且SPP提出的fine tuning方法不能跟新SPP之前的卷积层。因为SPP并不是一个端到端的过程。这种固定的卷积层限制也限制了深层网络的精度。RCNN主要贡献有:

比RCNN和SPPNet有更高的目标检测精度(mAP)
训练采用的是多任务损失(multi-task loss),并且是单阶段，端到端的(end-to-end)
训练可以更新所有网络层参数
不需要磁盘空间缓存特征

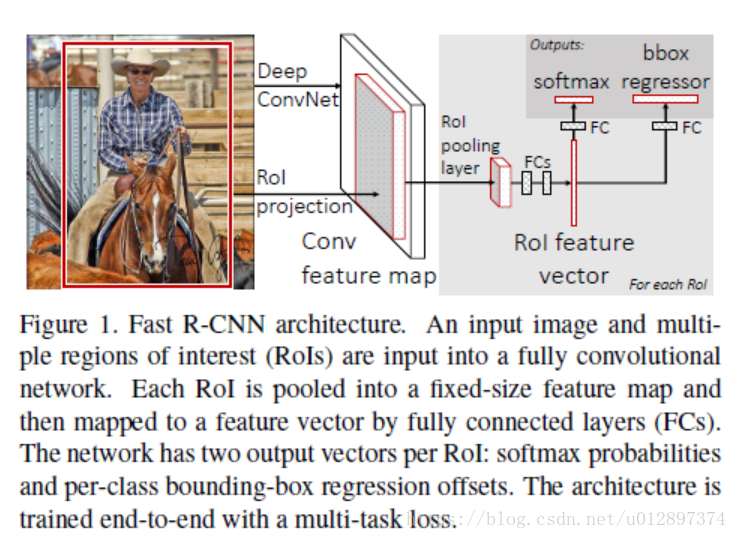

3. Fast RCNN的网络结构

这里写图片描述
Fast RCNN的输入有两个: 一整张图像和一些列的object proposals。网络首先对整张图像进行conv和pooling的处理，得到一个feature map。然后对于每个Region proposal, 使用RoI Pooling层提取一个固定长度的特征向量(feature vector)。特征向量送入一系列全连接层，其最终分支产生两个同级输出层：一个用来产生softmax概率(K个object再加1个background)。另外一个用来产生4个实数值，每个实数值对应1个object class的bounding box。每组4个值表示K个类别的一个类别的检测框位置的修正后的值。

4. 预训练

将ImageNet上面训练好的网络进行调整。
1. 将最后的一个Max Pooling层由RoI Pooling层代替。
2. 网络的最后一个全连接层和Softmax被替换为前面描述的两个同级层(一个全连接层和K+1的softmax分类层以及bounding box回归层)。
3. 网络的输入该为接受两个输入：list of images and list of RoIs in those images。

4. 训练过程

用反向传播更新所有网络层的权重是Fast RCNN的重要能力。SPPNet无法更新低于金字塔池化层的权重的原因是当每个RoI来自不同的图像时(SPPNet的做法)，每个RoI可能会有一个非常大的感受野，通常是贯穿整个图像的。由于前向传播要处理整张图像，训练的输入太大。

文中提出了一个分层次抽样的方法。分为两步：

抽样出 $N$ 张图片
每张图片抽样出 $\frac RN$ 个RoI

来自同一张图片的RoI在前向传播和反向传播中是共享计算和内存的。减小N就减小了小批量的计算。例如 $N=2, R=128$ 比从128张图片中，每张图片取1个RoI要快64倍(RCNN和SPPNet的做法)。

这个策略的一个令人担心的问题是它可能导致训练收敛变慢，因为来自相同图像的RoI是相关的。但实验证明这个问题不存在。

5. 多任务损失

除了分层采样，Fast R-CNN使用了一个精细的训练过程，在微调阶段联合优化Softmax分类器和检测框回归，而不是分别在三个独立的阶段训练softmax分类器，SVM和回归器。

Fast RCNN的输出有2部分。一个是分类损失，一个是bounding box回归损失：

L (p, u, t u, v) = L c l s (p, u) + λ [u \geq 1] L l o c (t u, v)

$L(p, u, t^u, v)=L_{cls}(p, u)+\lambda[u\ge 1]L_{loc}(t^u, v)$
其中

Lcls(p,u L c l s ( p , u $L_{cls}(p, u$ 是对数分类损失。而第二项是bounding box回归损失。前面乘以一个indicator function:

[u≥1] [ u ≥ 1 ] $[u\ge 1]$ 表示当

u=0 u = 0 $u=0$ 时是背景，此时是没有bounding box的。其中:

tu=(tux,tuy,tuw,tuh) t u = ( t x u , t y u , t w u , t h u ) $t^u=(t^u_x, t^u_y, t^u_w, t^u_h)$ 。

v=(vux,vuy,vuw,vuh） v = ( v x u , v y u , v w u , v h u ） $v=(v^u_x, v^u_y, v^u_w, v^u_h）$ 是ground truth。bounding box回归使用的损失函数为:

L l o c (t u, v) = \sum i \in {x, y, w, y} s m o o t h L 1 (t u i - v i)

$L_{loc}(t^u, v)=\sum_{i\in \{x, y, w, y\}}smooth_{L_1}(t^u_i-v_i)$
其中：

s m o o t h L 1 (x) = {0.5 x 2 i f | x | < 1 | x | - 0.5 o t h e r w i s e (2)

$smooth_{L_1}(x)= \begin{equation} \left\{ \begin{aligned} 0.5x^2 \hspace{1.4cm} if|x|<1\\ |x|-0.5\hspace{0.5cm} otherwise\\ \end{aligned} \right. \end{equation}$
使用

smoothL1 s m o o t h L 1 $smooth_L1$ 损失的原因是，当预测值与目标值相差太大的时候，并且这种差别其实是没有界限的。这样在计算损失的时候，如果采用

L2 L 2 $L_2$ 损失，则:

L2=|f(x)−Y|2 L 2 = | f ( x ) − Y | 2 $L_2=|f(x)-Y|^2$ 。导数为:

2(f(x)−Y)f′(x) 2 ( f ( x ) − Y ) f ′ ( x ) $2(f(x)-Y)f'(x)$ 。因为其中包含了

f(x)−Y f ( x ) − Y $f(x)-Y$ 这一项,可能会产生梯度爆炸现象。而采用

smoothL1 s m o o t h L 1 $smooth_{L_1}$ 损失之后，当预测值与目标值差距太大时，导数为

±f′(x) ± f ′ ( x ) $\pm f'(x)$ 。这样，原来

L2 L 2 $L_2$ 损失里面的

f(x)−Y f ( x ) − Y $f(x)-Y$ 被替换成

±1 ± 1 $\pm 1$ 。能够避免梯度爆炸。

另一方面，预测值与目标值差距大一般是因为噪声数据造成的。因此该方法也能增强鲁棒性，对抗噪声数据。

最后为了2个loss之间的平衡，将回归的bounding的数值都进行归一化，变成0均值和单位方差。实验中 $\lambda$ 取 1 <script type="math/tex" id="MathJax-Element-66">1</script>。

6. 使用截断SVD来加快检测

文中对全连接层的矩阵乘法应用了SVD矩阵分解的方法来加快计算过程。

7. 需要fine tuning的卷积层

首先，并不是所有的卷积层都需要微调。在较小的网络(S和M)中，conv1(第一个卷积层)是通用的和任务独立的(一个众所周知的事实1)。允许conv1学习或不学习，对mAP没有很有意义的影响。对于VGG16，我们发现只需要更新conv3_1及以上（13个卷积层中的9个）的层。这种观察是实用的：
