CAD调用wblockCloneObjects失败 eNotAllowedForThisProxy

最新推荐文章于 2024-06-09 20:38:12 发布

数码比特

最新推荐文章于 2024-06-09 20:38:12 发布

阅读量545

点赞数 1

分类专栏：三维建模文章标签： c++

本文链接：https://blog.youkuaiyun.com/u012789356/article/details/136043232

版权

三维建模专栏收录该内容

4 篇文章

订阅专栏

文章讲述了在CAD操作中遇到wblockCloneObjects报错，通过检查发现是由于线型extensionDictionary中的自定义对象AcDbLSDefinition引起的。作者通过删除自定义对象并重试，成功解决了问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

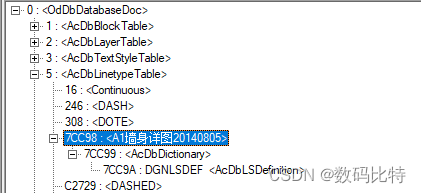

CAD选择图元保存到新文件，使用wblockCloneObjects报错，错误代码eNotAllowedForThisProxy，错误信息“Not allowed for this proxy: <AcDgnLS - "AcDbLSDefinition"> (7CC9A)”。检查图纸所有图元类型，没有发现代理图元。定位到大概出错的几根线和文字，在尝试切换图层、修改线型名称（怀疑过名称中的特殊符号）、修改线型之后，确定线型有问题。打开图纸查看数据库，找到问题线型。

线型<A1墙身详图20140805>有extensionDictionary，这个extensionDictionary中含代理对象AcDbLSDefinition——自定义对象无法解析导致失败。

代码要修改的就是：考虑其对我的显示并无帮助，直接删除自定义对象。extensionDictionary是线型（OdDbLinetypeTableRecord）基类（OdDbObject）成员，判断一下是否为空后erase。

OdDbLinetypeTablePtr pLineTypes = pDb->getLinetypeTableId().safeOpenObject(OdDb::kForWrite);
for (OdDbSymbolTableIteratorPtr pIter = pLineTypes->newIterator(); !pIter->done(); pIter->step())
{
	OdDbLinetypeTableRecordPtr pLineType = pIter->getRecordId().safeOpenObject(OdDb::kForWrite);
	if (!pLineType.isNull())
	{
		try
		{
			OdString sName = pLineType->getName();
			OdDbObjectId id = pLineType->extensionDictionary();
			if(id.isNull())
				continue;
			OdDbDictionaryPtr pDict = id.safeOpenObject(OdDb::kForWrite);
			OdResult rt = pDict->erase();
			if (rt == OdResult::eOk)
				;
		}
		catch (const OdError& e)
		{
			OdString sMsg = e.description();
			OdResult err = e.code();
		}
	}
}

再调用wblockCloneObjects，成功！
