基于51单片机的多功能脉搏体温测量仪设计

---

前言

本设计主要利用红外光电传感器产生脉冲信号，经过放大整形后，输入51单片机，测量一分钟内的脉搏跳动次数，可以设定脉搏上限次数和下限次数，当测量的范围超过设定的范围则驱动蜂鸣器报警提醒，在测量脉搏的同时还可以检测体温，当体温超过设置的温度上下限蜂鸣器报警提，测量结果通过LCD1602显示。

---

一、系统功能

主要功能：测量一分钟内的脉搏跳动次数，可以设定脉搏上限次数和下限次数，当测量的范围超过设定的范围则驱动蜂鸣器报警提醒，在测量脉搏的同时还可以检测体温，当体温超过设置的温度上下限蜂鸣器报警提，测量结果通过LCD1602显示。

1.系统流程图

二、硬件构成

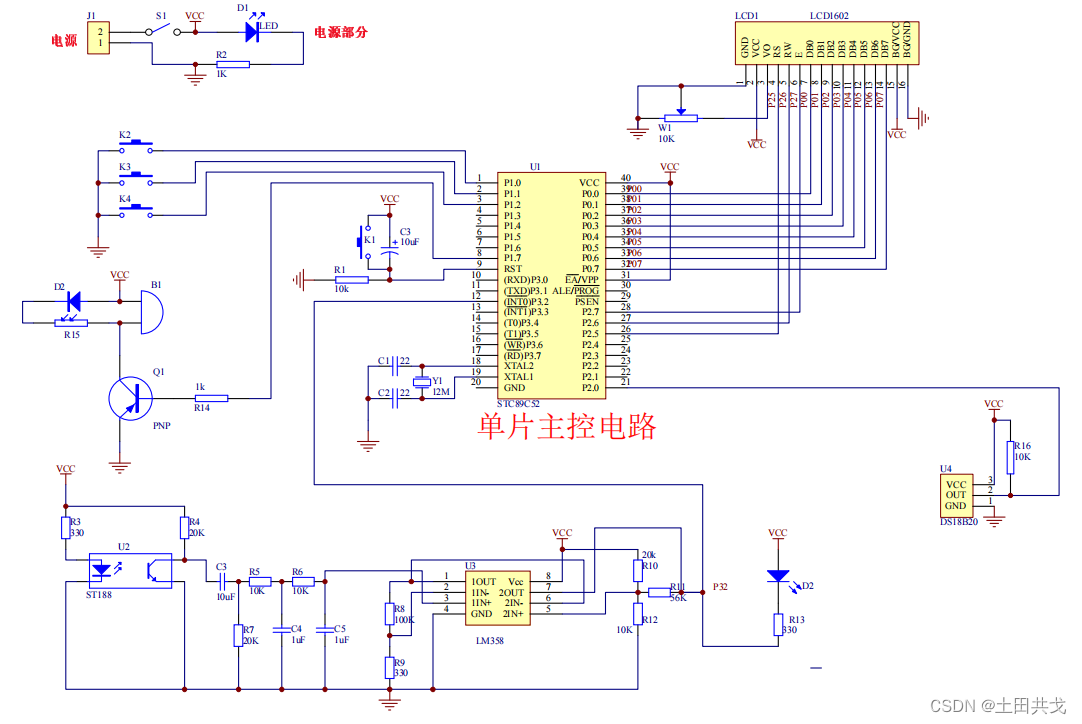

硬件部分主要由51单片机+LCD1602显示模块+脉搏传感器+DS18B20温度传感器几个部分构成，原理图如下：

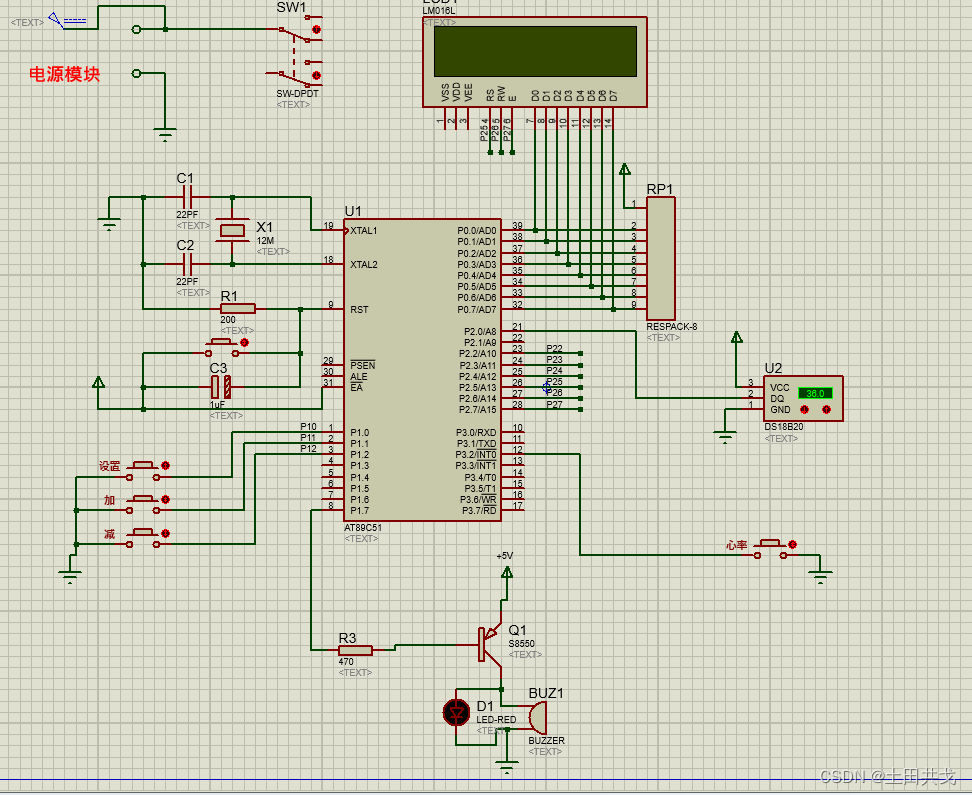

三、仿真

四、代码

/****************主函数***************/
void main()
{
    ReadTemperature();
    show1();//显示问候语和其他信息
	time_init(); //初始化定时器
	init_int0(); //外部中断0初始化程序
    init_eeprom();      			//读eeprom数据
	while(1)
	{
      key(); //按键扫描
      if(flat300ms>=4)	//200ms
	   {
	    flat300ms=0;
//==================主界面===================
		  if(yemian==0)
			{
			  if(biaozhi==0)
				 {
                   biaozhi=1;

				   lcd_init();// 初始化
				   display(0x00,'H');
				   display(0x01,'e');
				   display(0x02,'a');
				   display(0x03,'r');
				   display(0x04,'t');
				   display(0x05,':');

				   display(0x40,'T');
				   display(0x41,'e');
				   display(0x42,'m');
				   display(0x43,'p');
				   display(0x44,':');
                 }
               wendumaibo();
			   baojin();
	       }

//==================脉搏报警上限 设置===================
		  if(yemian==1)
			{
			  if(biaozhi==1)
				 {
                   biaozhi=2;
				   Buzzer=1;
				   lcd_init();// 初始化
				   display(0x04,'H');
				   display(0x05,'e');
				   display(0x06,'a');
				   display(0x07,'r');
				   display(0x08,'t');
				   display(0x09,'-');
				   display(0x0a,'H');

				 display(0x46,S_heart_H/100+'0');
	             display(0x47,S_heart_H%100/10+'0');
                 display(0x48,S_heart_H%100%10+'0');
               }
                shezhi();
	       }

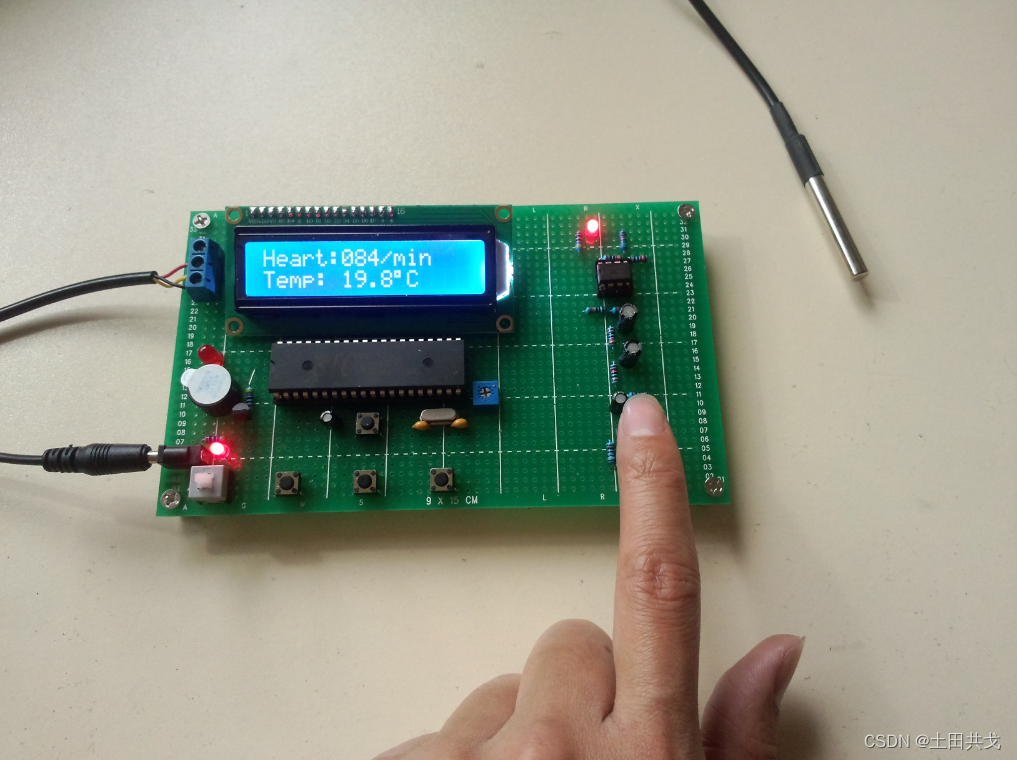

五、实物照片

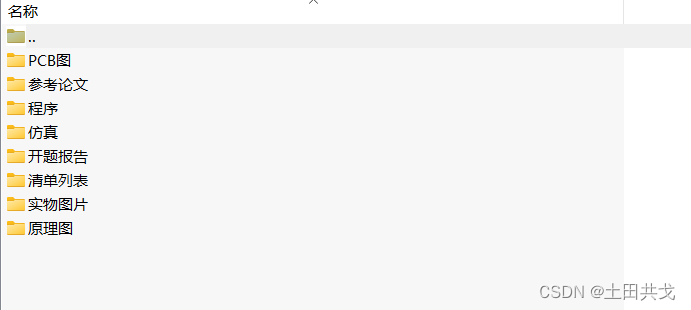

六、资料下载
