sql脚本PowerDesigner生成数据库文档

最近项目总结,需要用PowerDesigner生成一下数据库文档,遇到了一个小问题记录一下整个生成过程

准备sql脚本(纯洁的脚本)

Navicat导出脚本

不允许保留字段

1.    varchar字段

            `phone` varchar(20) CHARACTER SETutf8 COLLATE utf8_general_ci NOT NULL DEFAULT '' COMMENT '联系方式',

2.    datetime 字段

            `create_time` datetime(0)NOT NULL DEFAULT CURRENT_TIMESTAMPCOMMENT '创建时间',

       `update_time` datetime(0) NOT NULL DEFAULTCURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP(0) COMMENT '更新时间',

可以保留字段

1.    每个字段可以定义NOT NUL DEFAULT 0DEFAULT ''

不可保留表信息(留下commemt就好了)

CREATETABLE `demo` (`id` bigint(20) NOT NULL AUTO_INCREMENT) ENGINE = InnoDB AUTO_INCREMENT =23 CHARACTER SET = utf8 COLLATE = utf8_general_ci COMMENT = '演示信息'ROW_FORMAT = Compact;

sql脚本逆向生成pdm

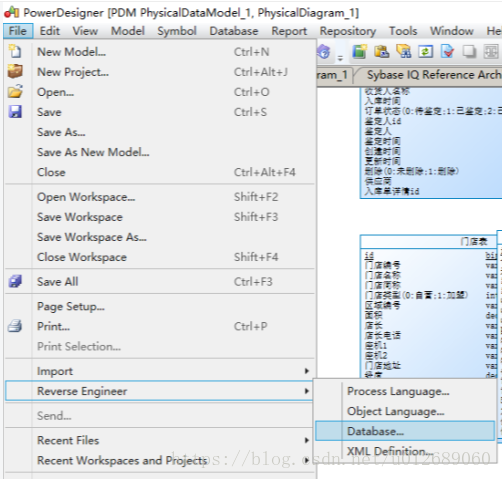

Pd -> 工具栏-> File ->Reverse Engineer  -> database -> 选择 mysql5.0

注解转表name

1.  这里比较重要解决后期遇到的问题

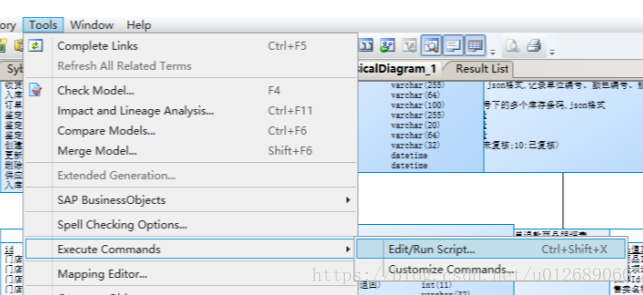

2. Pd中 -> 工具栏-> tools  -> execute commands -> edit/run script

3. 执行 comment -> name 脚本

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch

Dim   mdl   '   the   current   model

'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If

Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.name   =   view.comment
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

双加pdm下的任意表,可以看到comment和name数据一致

生成模板

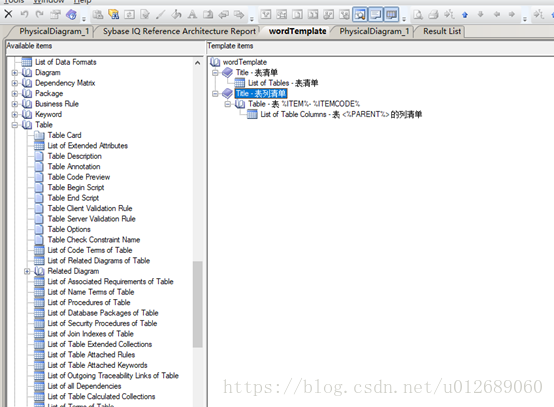

1.    新增模板 : Pd中 -> 工具栏->report-> report templates... -> 打开或者新建,修改模板

2. 双击可以编辑  %***% 表达式

3. 右键List  layout 可以构建表格显示的列

生成文档

1. 找到pdm

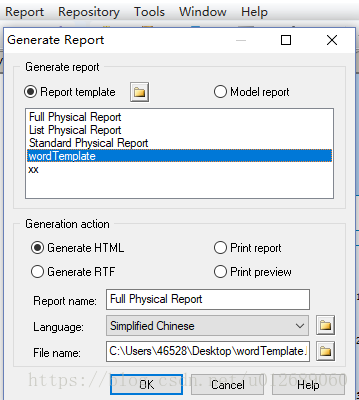

2. pd->工具栏->report->Generate Reort->选择刚刚新建的模板-> Rtf  -> Simple chineses
