讯为RK3568开发板入门之-tftp&nfs的配置

基础条件

VMware虚拟机
Ubuntu18.04 【网络配置陈桥接模式】
RK3568开发板【我是用讯为的RK3568】
网线连接路由器或者和电脑直连

配置TFTP和NFS的作用

使用tftp和nfs网络挂载可以很方便的进行软件的调试，挂载成功后只要把Ubuntu下编译好的文件程序放到挂载的目录下，开发板上面就可以直接运行了。否则还需要通过windows进行拷贝比较麻烦。

一、首先配置Ubuntu的tftp服务

1.1 安装 TFTP 服务端

首先在 ubuntu 中执行以下命令安装 TFTP 服务：

sudo apt-get install tftp-hpa tftpd-hpa

在家目录创建 tftpboot 文件夹，并修改文件夹权限为777，如下图所示：

mkdir -p /home/topeet/tftpboot
sudo chmod 777 /home/topeet/tftpboot

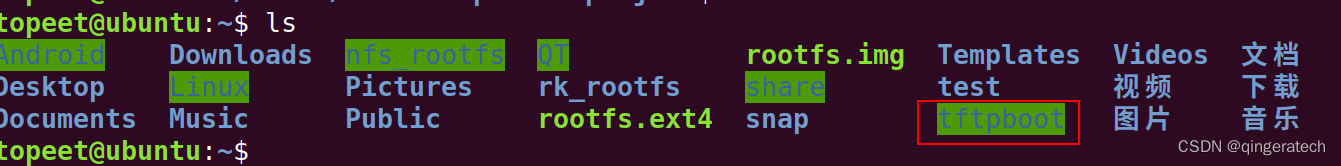

权限修改为777文件夹是绿色的

1.2 最后修改配置文件，打开配置文件以后如下图所示：

sudo vim /etc/default/tftpd-hpa

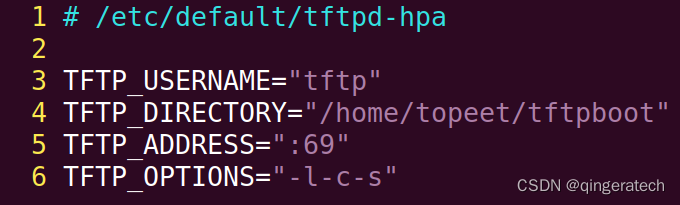

修改后如下：

TFTP_USERNAME="tftp"
TFTP_DIRECTORY="/home/topeet/tftpboot/"
TFTP_ADDRESS=":69"
TFTP_OPTIONS="-l-c-s"

1.3 修改完成保存退出，在终端输入以下命令重启 tftpd-hpa 服务。

service tftpd-hpa restart

二、 安装 NFS 服务

2.1 首先执行以下命令安装 NFS 服务：

sudo apt-get install nfs-kernel-server

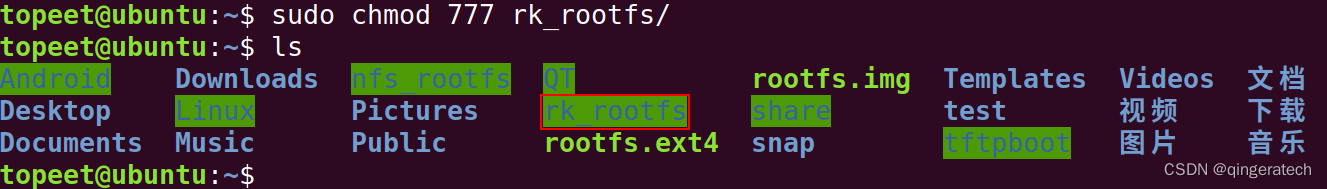

2.2 然后使用以下命令创建 rk_rootfs 文件并赋予其777权限如下图所示：

2.3 使用以下命令编辑/etc/exports 文件，并添加 NFS 服务的工作目录的路径：

sudo vim /etc/exports

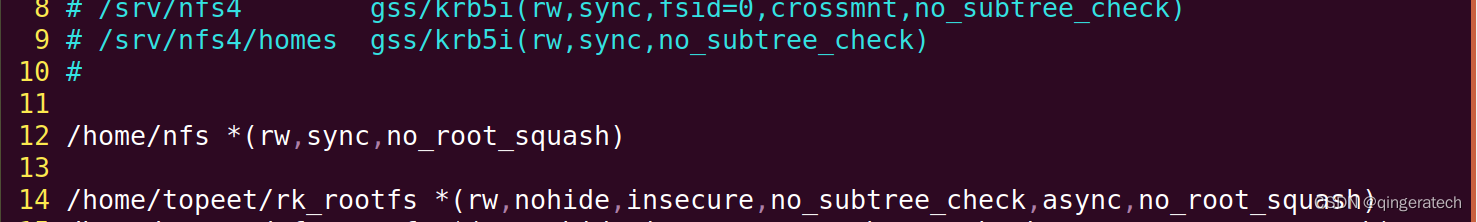

添加 NFS 目录：以/home/topeet/rk_rootfs 为例，将其添加到/etc/exports 文件中, 如下所示：

/home/topeet/rk-rootfs *(rw,nohide,insecure,no_subtree_check,async,no_root_squash)

![在这里插入图片描述](https://img-blog.csdnimg.cn/0683dfbdd65f4e03aec609e3381a8087.png
配置参数说明：

rw ：					读写访问
sync ：					所有数据在请求时写入共享
async ：				NFS 在写入数据前可以相应请求
secure ：				NFS 通过 1024 以下的安全 TCP/IP 端口发送
insecure ：				NFS 通过 1024 以上的端口发送
wdelay ：				如果多个用户要写入 NFS 目录，则归组写入（默认）
no_wdelay ：			如果多个用户要写入 NFS 目录，则立即写入，当使用 async 时，无需此设置。
no_hide：		 		共享 NFS 目录的子目录
subtree_check：			如果共享/usr/bin 之类的子目录时，强制 NFS 检查父目录的权限
no_subtree_check：		和上面相对，不检查父目录权限
all_squash：			共享文件的 UID 和 GID 映射匿名用户 anonymous，适合公用目录。
no_all_squash：			保留共享文件的 UID 和 GID
root_squash root：		用户的所有请求映射成如 anonymous 用户一样的权限
no_root_squas root：	用户具有根目录的完全管理访问权限

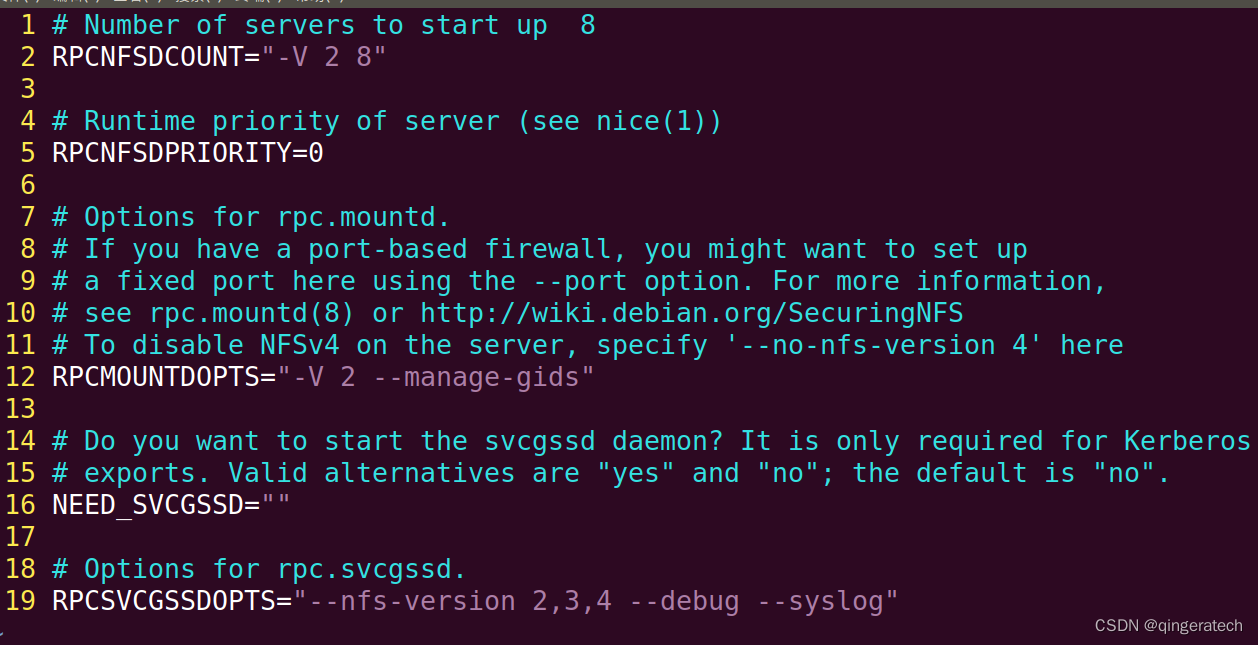

2.4 配置nfs的nfs-kernel-server这文件

终端打开文件

sudo vi /etc/default/nfs-kernel-server

修改为

2.5 使用以下命令重启 NFS 服务:

service nfs-kernel-server restart

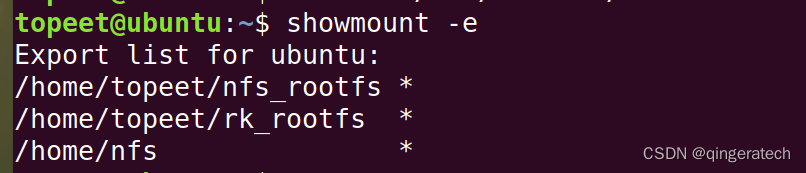

2.6可以使用 showmount -e 查看挂载情况

说明：/home/topeet/rk_rootfs * 这里的 * 代表任意IP

三、配置开发板网络

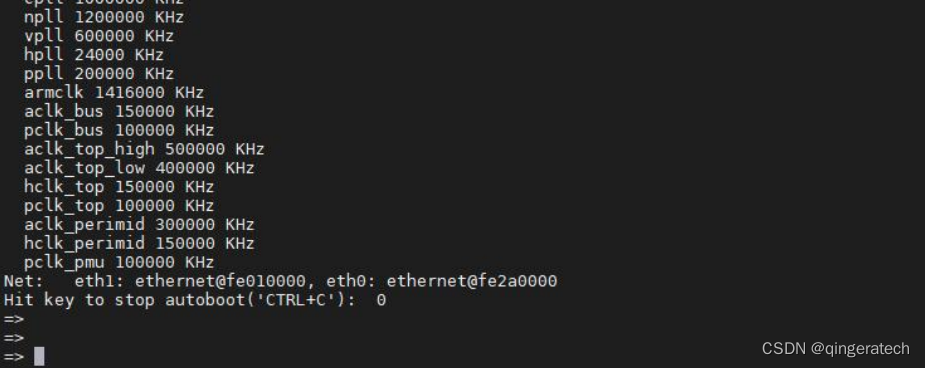

3.1 连接好网线，上电启动开发板，在加载阶段点击“ctrl+c”进入 uboot 命令行，如下图所示：

3.2 配置开发板和tftp服务的IP（Ubuntu的ip）

setenv ipaddr 192.168.31.98					设置开发板的IP
setenv serverip 192.168.31.189				设置tftp服务的IP，这里就是Ubuntu的IP
setenv gateway 192.168.31.1					网关

然后保存参数

saveenv

四、nfs 挂载文件系统

4.1 开发板还是在uboot下输入

setenv bootargs "root=/dev/nfs root=/dev/nfs nfsroot=${serverip}:/home/topeet/rk_rootfs,v3 rw ip=${ipaddr}:${serverip}:${gateway}:255.255.255.0::eth1:off"

然后保存

saveenv

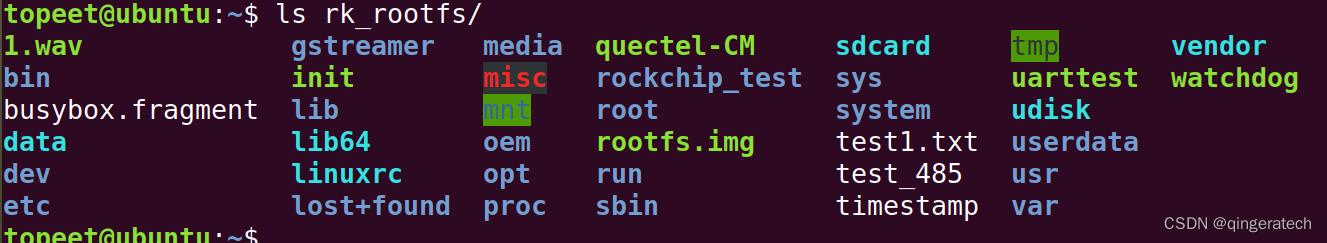

4.2 查看Ubuntu下的rk_rootfs目录

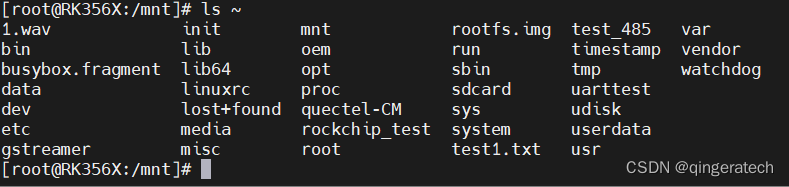

开发板下的目录

是一样的

五、我新建了一个用于共享的独立Ubuntu给开发板的目录，权限和设置都是和上面rk_rootfs一样的。然后在开发板系统中挂载。

5.1 这里把Ubuntu的nfs_rootfs挂载到了开发板发mnt下：

mount -t nfs 192.168.31.189:/home/topeet/nfs_rootfs  /mnt

5.2 测试

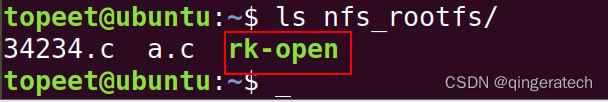

Ubuntu下拷贝一个编译好的rk-opent程序到nfs_rootfs目录下

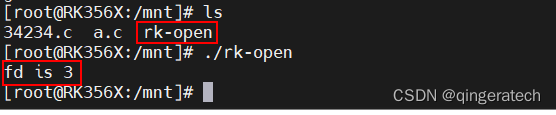

然后在到开发板的mnt目录下查看并执行

至此，网络挂载nfs成功。
