Swift - Core Graphics绘图框架详解1（绘制线条）

一、Core Graphics介绍

1，什么是Core Graphics

（1） Core Graphics Framework 是一套基于 C 的 API 框架，使用了 Quartz 作为绘图引擎，可用于一切绘图操作。它提供了低级别、轻量级、高保真度的 2D 渲染。
（2） Quartz 2D 是 Core Graphics Framework 的一部分，是一个强大的二维图像绘制引擎。
（3）我们使用的 UIKit 库中所有 UI 组件其实都是由 CoreGraphics 绘制实现的。所以使用 Core Graphics 可以实现比 UIKit 更底层的功能。
（4）当我们引入 UIKit 框架时系统会自动引入 Core Graphics 框架，同时在 UIKit 内部还对一些常用的绘图 API 进行了封装，方便我们使用。 (比如： CGMutablePath 是 Core Graphics 的底层API，而 UIBezierPath 就是对 CGMutablePath 的封装。)

2，绘图的一般步骤

（1）获取绘图上下文

（2）创建并设置路径

（3）将路径添加到上下文

（4）设置上下文状态（如笔触颜色、宽度、填充色等等）

（5）绘制路径

二、线条的绘制

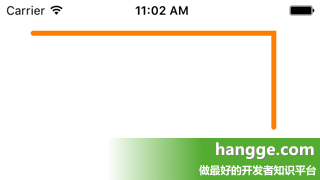

1，绘制直线

import UIKit   class ViewController : UIViewController {            override func viewDidLoad() {          super .viewDidLoad()                    let frame = CGRect (x: 30, y: 30, width: 250, height: 100)          let cgView = CGView (frame: frame)          self .view.addSubview(cgView)      }            override func didReceiveMemoryWarning() {          super .didReceiveMemoryWarning()      } }   class CGView : UIView {            override init (frame: CGRect ) {          super . init (frame: frame)          //设置背景色为透明，否则是黑色背景          self .backgroundColor = UIColor .clear      }            required init ?(coder aDecoder: NSCoder ) {          fatalError( "init(coder:) has not been implemented" )      }            override func draw(_ rect: CGRect ) {          super .draw(rect)                    //获取绘图上下文          guard let context = UIGraphicsGetCurrentContext () else {              return          }                    //创建一个矩形，它的所有边都内缩3          let drawingRect = self .bounds.insetBy(dx: 3, dy: 3)                    //创建并设置路径          let path = CGMutablePath ()          path.move(to: CGPoint (x:drawingRect.minX, y:drawingRect.minY))          path.addLine(to: CGPoint (x:drawingRect.maxX, y:drawingRect.minY))          path.addLine(to: CGPoint (x:drawingRect.maxX, y:drawingRect.maxY))                    //添加路径到图形上下文          context.addPath(path)                    //设置笔触颜色          context.setStrokeColor( UIColor .orange.cgColor)          //设置笔触宽度          context.setLineWidth(6)                    //绘制路径          context.strokePath()      } }

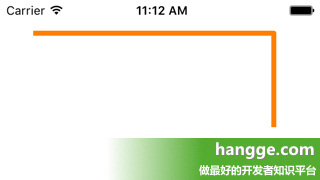

2，设置端点的样式

通过 setLineCap 可以设置线条端点（顶点）的样式，使用的是 CGLineCap 枚举，内容如下：

• .butt：不绘制端点， 线条结尾处直接结束。（默认值）
• .round：绘制圆形端点， 线条结尾处绘制一个直径为线条宽度的半圆
• .square：线条结尾处绘制半个边长为线条宽度的正方形。这种形状的端点与“butt”形状的端点十分相似，只是线条略长一点而已。

下面样例使用圆形端点：

//设置顶点样式（圆角） context.setLineCap(.round)

3，设置连接点的样式

通过 setLineJoin 可以设置线条拐点的样式，使用的是 CGLineJoin 枚举，内容如下：

• .mitre：锐角斜切（默认值）
• .round：圆头
• .bevel：平头斜切

下面样例使用圆头连接点：

//设置连接点样式（圆角） context.setLineJoin( CGLineJoin .round)

4，设置阴影

我们可以设置阴影的偏移量、模糊度和颜色。

//设置阴影 context.setShadow(offset: CGSize (width:3, height:3), blur: 0.6,                    color: UIColor .lightGray.cgColor)

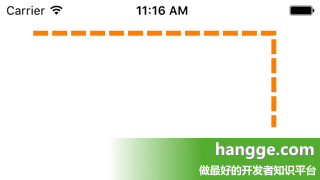

5，绘制虚线

class CGView : UIView {            override init (frame: CGRect ) {          super . init (frame: frame)          //设置背景色为透明，否则是黑色背景          self .backgroundColor = UIColor .clear      }            required init ?(coder aDecoder: NSCoder ) {          fatalError( "init(coder:) has not been implemented" )      }            override func draw(_ rect: CGRect ) {          super .draw(rect)                    //获取绘图上下文          guard let context = UIGraphicsGetCurrentContext () else {              return          }                    //创建一个矩形，它的所有边都内缩3          let drawingRect = self .bounds.insetBy(dx: 3, dy: 3)                    //创建并设置路径          let path = CGMutablePath ()          path.move(to: CGPoint (x:drawingRect.minX, y:drawingRect.minY))          path.addLine(to: CGPoint (x:drawingRect.maxX, y:drawingRect.minY))          path.addLine(to: CGPoint (x:drawingRect.maxX, y:drawingRect.maxY))                    //添加路径到图形上下文          context.addPath(path)                    //设置笔触颜色          context.setStrokeColor( UIColor .orange.cgColor)          //设置笔触宽度          context.setLineWidth(6)                    //虚线每个线段的长度与间隔          let lengths: [ CGFloat ] = [15,4]          //设置虚线样式          context.setLineDash(phase: 0, lengths: lengths)                    //绘制路径          context.strokePath()      } }

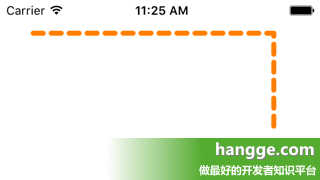

当然我们也可以设置虚线的顶点和连接点的样式（这里我都使用圆形）：

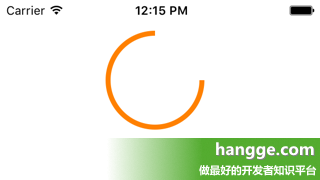

6，绘制圆弧

圆弧就是圆上的一部分。要绘制圆弧必须确定：圆形中点的坐标、圆的半径、圆弧的起点角度和终点角度。

其中起点角度和终点角度都要用弧度表示，即常量 pi 的倍数（ 1pi 是半圆， 2pi是整个圆形）。

下面样例中，我们在自定义的视图中心位置绘制一段 3/4 的圆弧，半径根据这个视图的尺寸来定。

class CGView : UIView {            override init (frame: CGRect ) {          super . init (frame: frame)          //设置背景色为透明，否则是黑色背景          self .backgroundColor = UIColor .clear      }            required init ?(coder aDecoder: NSCoder ) {          fatalError( "init(coder:) has not been implemented" )      }            override func draw(_ rect: CGRect ) {          super .draw(rect)                    //获取绘图上下文          guard let context = UIGraphicsGetCurrentContext () else {              return          }                    //创建一个矩形，它的所有边都内缩3          let drawingRect = self .bounds.insetBy(dx: 3, dy: 3)                    //创建并设置路径          let path = CGMutablePath ()                    //圆弧半径          let radius = min (drawingRect.width, drawingRect.height)/2          //圆弧中点          let center = CGPoint (x:drawingRect.midX, y:drawingRect.midY)          //绘制圆弧          path.addArc(center: center, radius: radius, startAngle: 0,                      endAngle: CGFloat .pi * 1.5, clockwise: false )                    //添加路径到图形上下文          context.addPath(path)                    //设置笔触颜色          context.setStrokeColor( UIColor .orange.cgColor)          //设置笔触宽度          context.setLineWidth(6)                    //绘制路径          context.strokePath()      } }

7，贝塞尔曲线绘制

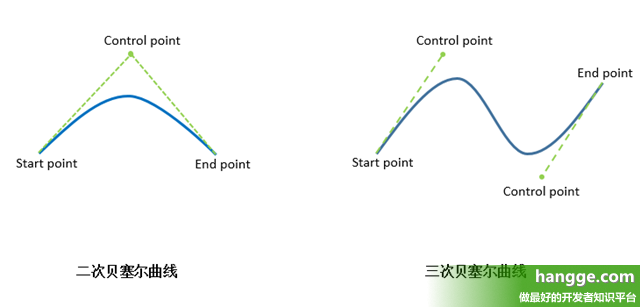

在 Quartz 2D 中曲线绘制分为：二次贝塞尔曲线和三次贝塞尔曲线。二次曲线只有一个控制点，而三次曲线有两个控制点。

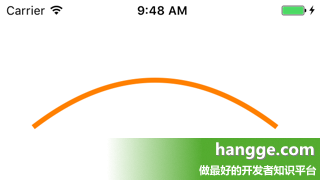

（1）二次贝塞尔曲线绘制

class CGView : UIView {            override init (frame: CGRect ) {          super . init (frame: frame)          //设置背景色为透明，否则是黑色背景          self .backgroundColor = UIColor .clear      }            required init ?(coder aDecoder: NSCoder ) {          fatalError( "init(coder:) has not been implemented" )      }            override func draw(_ rect: CGRect ) {          super .draw(rect)                    //获取绘图上下文          guard let context = UIGraphicsGetCurrentContext () else {              return          }                    //创建一个矩形，它的所有边都内缩3点          let drawingRect = self .bounds.insetBy(dx: 3, dy: 3)                    //创建并设置路径          let path = CGMutablePath ()          //移动起点          path.move(to: CGPoint (x: drawingRect.minX, y: drawingRect.maxY))          //二次贝塞尔曲线终点          let toPoint = CGPoint (x: drawingRect.maxX, y: drawingRect.maxY)          //二次贝塞尔曲线控制点          let controlPoint = CGPoint (x: drawingRect.midX, y: drawingRect.minY)          //绘制二次贝塞尔曲线          path.addQuadCurve(to: toPoint, control: controlPoint)                    //添加路径到图形上下文          context.addPath(path)                    //设置笔触颜色          context.setStrokeColor( UIColor .orange.cgColor)          //设置笔触宽度          context.setLineWidth(6)                    //绘制路径          context.strokePath()      } }

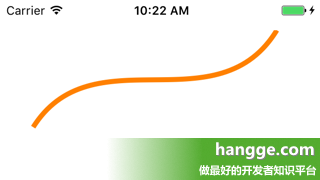

（2）三次贝塞尔曲线绘制

class CGView : UIView {            override init (frame: CGRect ) {          super . init (frame: frame)          //设置背景色为透明，否则是黑色背景          self .backgroundColor = UIColor .clear      }            required init ?(coder aDecoder: NSCoder ) {          fatalError( "init(coder:) has not been implemented" )      }            override func draw(_ rect: CGRect ) {          super .draw(rect)                    //获取绘图上下文          guard let context = UIGraphicsGetCurrentContext () else {              return          }                    //创建一个矩形，它的所有边都内缩3          let drawingRect = self .bounds.insetBy(dx: 3, dy: 3)                    //创建并设置路径          let path = CGMutablePath ()          //移动起点          path.move(to: CGPoint (x: drawingRect.minX, y: drawingRect.maxY))          //三次贝塞尔曲线终点          let toPoint = CGPoint (x: drawingRect.maxX, y: drawingRect.minY)          //三次贝塞尔曲线第1个控制点          let controlPoint1 = CGPoint (x: (drawingRect.minX+drawingRect.midX)/2, y: drawingRect.minY)          //三次贝塞尔曲线第2个控制点          let controlPoint2 = CGPoint (x: (drawingRect.midX+drawingRect.maxX)/2, y: drawingRect.maxY)          //绘制三次贝塞尔曲线          path.addCurve(to: toPoint, control1: controlPoint1, control2: controlPoint2)                    //添加路径到图形上下文          context.addPath(path)                    //设置笔触颜色          context.setStrokeColor( UIColor .orange.cgColor)          //设置笔触宽度          context.setLineWidth(6)                    //绘制路径          context.strokePath()      } }
