1.3.2 LED数码管

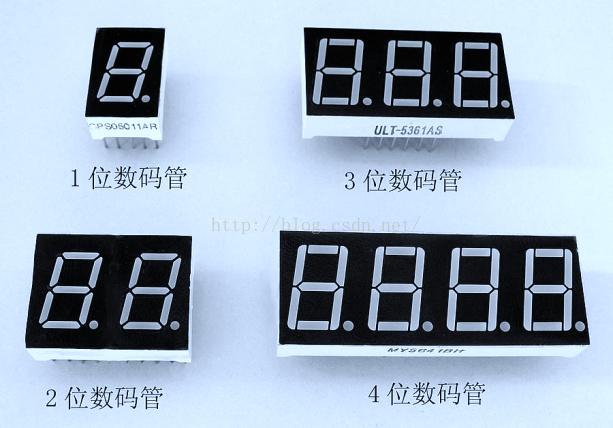

    LED数码管是啥？其实大家肯定都见过，如下图所示都是常见的数码管的类型，它是由多个发光二极管封装在一起组成“8”字型的器件。一个数码管就能够显示1~F所有十六进制的数，在单片机开发板上它常作为显示控件来显示相关数据。

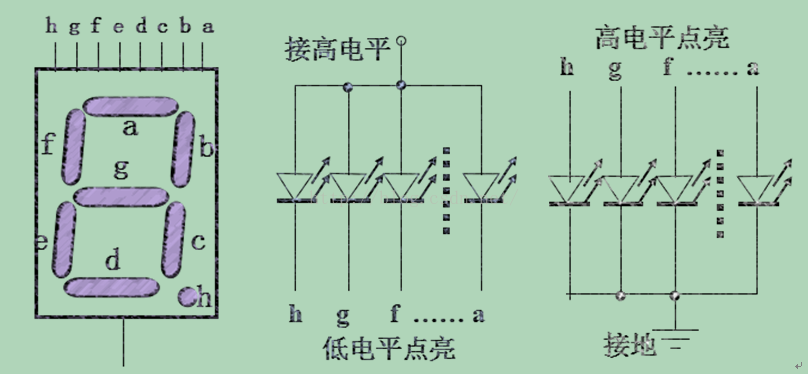

    想要点亮一个数码管先要弄清楚数码管的结构，如下图所示，8个二极管组成了一个数码管，数码管底部有一个公共端，假如公共端接高电平就叫“共阳极”数码管，若公共端接低电平就叫共阴极数码管。a、b、c、d、e、f、g、h这8个分管脚可以直接与单片机IO口相连也可以接数码管驱动芯片。假如我们想让数码管显示一个“3”，则只需a b c d g亮，e f h灭即可。



    下表是数码管的编码表，其中a代表低位，h代表高位。需要注意的是，共阴极和共阳极的16进制表示法是不一样的,它们是按位取反的关系。

数码	a	b	c	d	e	f	g	h	共阴/共阳（H）
0	1	1	1	1	1	1	0	0	3F/C0
1	0	1
