前言

     本章总结支持向量机。关于SVM的理解，我建议自己手推一遍，多看几遍相关视频，推不出来的地方着重看一下。手推公式不是目的，通过手推公式理解SVM才是真谛。

    

☆☆☆ 算法目录导航页，包含基础算法、高级算法、机器学习算法等☆☆☆

    

一、概念

   在讲SVM之前，先通俗理解下面几个概念：

  ① 凸二次规划：二次规划是指目标函数是二次函数，约束条件是线性函数。如果目标函数是凸函数，那么就是凸二次规划问题。

  ② 拉格朗日乘子法: 我认为简单理解就是去除等式约束的一种方法。

  ③ 对偶问题：举个例子，我一套房屋出租，租金最大化为2000块；你要租我的房子，想让租金最小化。那么你的租金最小化其实是我的租金最大化。不管咱俩怎么谈判，怎么优化，实际成交价格很可能就是2000块（因为我就是要最大化租金，你不租我租给别人啊，但是谈判的时候我可能会说最少就2000不能再低了，其实是套路 ，嘿嘿 )，所以租金最优化之后的本质通常是一致的。

  那么，在这个例子中，原问题是我的租金最大化，它的对偶问题就是你的租金最小化，到头来结果确是一致的。

  所以，对偶问题简单理解就是，对于同一个问题从不同的角度去观察、去优化，最后的结果是一样的。

二、什么是SVM

   支持向量机（Support Vector Machine, SVM）是一类按监督学习（supervised learning）方式对数据进行二元分类（binary classification）的广义线性分类器（generalized linear classifier），其决策边界是对学习样本求解的最大间隔超平面（maximum-margin hyperplane） 。

   SVM被提出于1963年，在二十世纪90年代后得到快速发展并衍生出一系列改进和扩展算法，包括多分类SVM 、最小二乘SVM（Least-Square SVM, LS-SVM） 、支持向量回归（Support Vector Regression, SVR） 、支持向量聚类（support vector clustering）、半监督SVM（semi-supervised SVM, S3VM） 等，在人像识别（face recognition）、文本分类（text categorization）等模式识别（pattern recognition）问题中有广泛应用 。

  简单理解，svm就是用来解决分类问题的函数。

三、SVM分类

① Hard-Margin SVM

② Soft-Margin SVM

③ Kernel SVM

四、如何建模（就是分隔超平面 - 直线或平面）

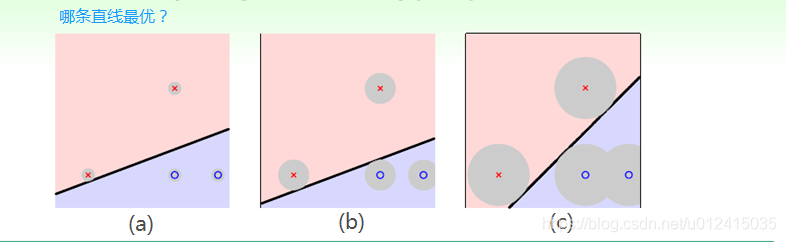

   思考：如果是线性分类问题，考虑一下，哪一条直线最优呢？

   你可能会告诉我，C直线最优，为什么呢？它的鲁棒性最好。那么我们怎么去定义C？

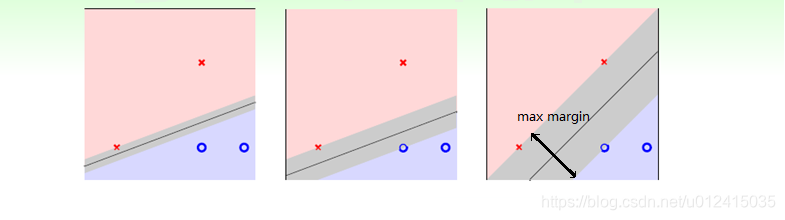

  我们发现，好像间隔最大，鲁棒性就越好，OK我们得到了目标函数(不是损失)：

$$\max \mathrm{margin}(w,b,x)$$

  那这个margin(w,b)怎么去定义？定睛一看，这不就是点到直线的距离么?为了保证样本能正确分开，求点到直线的最小距离即可，则margin可表示为

$$\min \mathrm{distance}(w,b,x)$$

  目标函数变为：$$\max \min \mathrm{distance}(w,b)$$

  二维平面中，点到直线距离公式：

$$\mathrm{distance}=\frac{|ax+by+c|}{\sqrt{a^2+b^2}}$$

  映射到高维(w，x都是向量，不单独标记)，其中二范数表示欧氏距离：

$$\mathrm{distance}=\frac{\left|wx+b\right|}{\Vert w\Vert }$$

  损失函数变为：

$$\mathrm{m}\mathrm{a}\mathrm{x}\mathrm{m}\mathrm{i}\mathrm{n}\frac{|wx+b|}{\Vert w\Vert }$$

  继续化简损失函数：我们一开始有个前提条件，决策边界wx + b=0 能将正负样本分开，所以有

$$\{\begin{array}{l}wx+b>0\Rightarrow y=+1\\ wx+b<0\Rightarrow y=-1\end{array}$$

  去掉损失函数分子的绝对值，得：

$$\max \min \frac{y_i\left(w_i{x}_i+b\right)}{\Vert w_i\Vert }$$

  将此式：$$\frac{\min y_i\left(w_i{x}_i+b\right)}{\Vert w_i\Vert }$$

  中分子分母等比缩放，分子最小取1，得到：$$\{\begin{array}{l}\max \frac{1}{\Vert w_i\Vert }\\ \\ s.t{y}_i\left(w_i{x}_i+b\right)\ge 1,i=1,\dots ,n\end{array}$$

  继续化简，最终得到了我们的损失函数：$$\{\begin{array}{l}\min \frac{1}{2}\Vert w_i{\Vert }^2\\ \\ s.t{y}_i\left(w_i{x}_i+b\right)\ge 1,i=1,\dots ,n\end{array}$$

  它是一个凸二次规划问题。

以上也可以理解为SVM三宝：间隔、对偶、核技巧中，最大间隔的推导过程。

---

五、如何求loss的参数

  经过我们对建模过程的分析和推导，最终得到了一个凸二次规划问题，那么我们需要用凸优化的方法求解出w和b，使用拉格朗日乘子法，通俗理解就是去掉线性约束条件，整合到目标函数中，便于继续求解。

$$\mathcal{L}(w,b,\lambda )=\frac{1}{2}\Vert w_i{\Vert }^2+\sum _{i=1}^n{\lambda }_i\left(1-y_i\left(w_i{x}_i+b\right)\right)$$

  原目标函数变为：

$$\{\begin{array}{l}\min \max \mathcal{L}(w_i,b,{\lambda }_i)\\ \\ s.t{\lambda }_i\ge 0,i=1,\dots ,n\end{array}$$

  对偶问题引出 :由于原问题是极小极大问题求解不方便，换成求解它的对偶问题极大极小 ( 宁为鸡头不为凤尾，所以做了 鸡头 --> 即原问题的对偶函数 )：$$\min \max \mathcal{L}(w_i,b,{\lambda }_i)\ge \max \min \mathcal{L}(w_i,b,{\lambda }_i)$$

  当满足KKT条件时，上述等式恒等，所以原目标函数转化为它的强对偶函数来进行优化，目标函数变为：$$\{\begin{array}{l}\max \min \mathcal{L}(w_i,b,{\lambda }_i)\\ \\ s.t{\lambda }_i\ge 0,i=1,\dots ,n\end{array}$$

KKT条件

  什么是KKT条件？库恩塔克条件(Kuhn-Tucker conditions)是非线性规划领域里最重要的理论成果之一，是确定某点为极值点的必要条件。如果所讨论的规划是凸规划，那么库恩-塔克条件也是充分条件。KKT条件有4个特性：

  ① 原可行性，$$1-y_i\left(w_i{x}_i+b\right)\le 0$$

   ② 对偶可行性，$${\lambda }_i\ge 0$$

   ③ 互补松弛条件, $$\lambda \ast \left[1-y_i\left(w_i{x}_i+b\right)\right]=0$$

   ④ 拉格朗日平稳性,

$$\{\begin{array}{l}{\nabla }_{\mathbf{w}}\mathcal{L}\left(\mathbf{w},b,\lambda \right)=0\\ \\ {\nabla }_{\mathbf{b}}\mathcal{L}\left(\mathbf{w},b,\lambda \right)=0\\ \\ {\nabla }_{\lambda }\mathcal{L}(\mathbf{w},b,\lambda )=0\end{array}$$

  简单总结下这4个条件:

  约束条件 + 拉格朗日乘子 + 前两个条件同时满足 + 优化问题的套路参数求导等于0。

KKT参考文章1 ，KKT参考文章2

求参数过程:将拉格朗日函数L(w,b,λ)分别对w和b求偏导并令其为0：

$$\begin{array}{l}\frac{\partial L}{\partial w}=0\Rightarrow w={\sum }_{i=1}^n{\lambda }_i{y}_i{x}_i\\ \\ \frac{\partial L}{\partial b}=0\Rightarrow 0={\sum }_{i=1}^n{\lambda }_i{y}_i\end{array}$$

   将上述式子代入目标函数，并化简得：

$$\{\begin{array}{l}\max {\sum }_{i=1}^n{\lambda }_i-\frac{1}{2}{\sum }_{i=1}^n{\sum }_{j=1}^n{\lambda }_i{\lambda }_j{y}_i{y}_j{x}_i{x}_j\\ \\ \text{s.t.}{\sum }_{i=1}^n{\lambda }_i{y}_i=0\\ \\ {\lambda }_i\ge 0,i=1,2,\dots ,n\end{array}$$

   添加符号，换成求最小值：

$$\{\begin{array}{l}\min \frac{1}{2}{\sum }_{i=1}^n{\sum }_{j=1}^n{\lambda }_i{\lambda }_j{y}_i{y}_j{x}_i{x}_j-{\sum }_{i=1}^n{\lambda }_i\\ \\ \text{s.t.}{\sum }_{i=1}^n{\lambda }_i{y}_i=0\\ \\ {\lambda }_i\ge 0,i=1,2,\dots ,n\end{array}$$

  根据KKT条件③可求出b也是关于λ的，所以w 和 b都是关于λ的：

$$\begin{array}{l}{w}^{\ast }={\sum }_{i=1}^n{\lambda }_i{y}_i{x}_i\\ \\ b^{\ast }=y_i-{\sum }_{i=1}^n{\lambda }_i{y}_i{x}_i\cdot x_j\end{array}$$

  最后，只要使用SMO算法求出λ。SMO是求解对偶问题的算法，这里就不再叙述。请参考SMO或者小蓝书等资料。

---

以上就是整个求参过程。

---

至此，我们完成了Hard-Margin SVM的建模和求参过程！

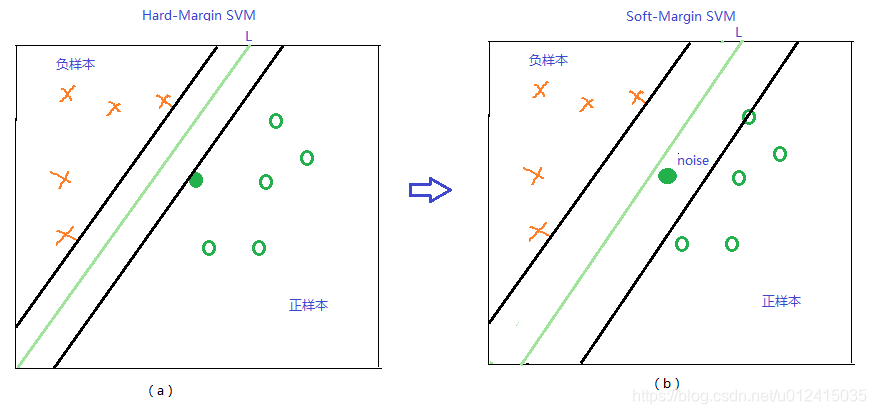

六、Soft-Margin SVM

  上面我们讲了那么一堆了，好腻害，数据就这么完美，就没有一点噪声么？

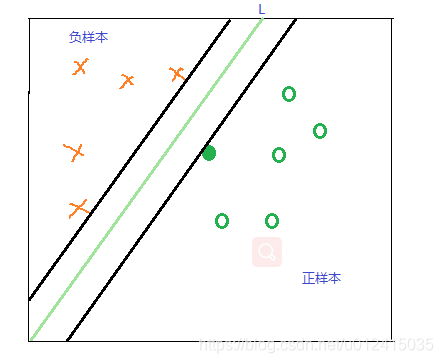

   上图中，正负样本能够正确分开，没问题。但是，正样本中好像有一个点比较特殊，棒打出头鸟，忽略它吧。这个点就是我们所谓的噪声点，一下子把模型的泛化能力给拉低了。那我们能不能允许少量噪声点的存在而拉高模型的泛化能力呢？答案是肯定的，这就是soft-margin svm要干的事：允许一点噪声的存在。

  因此，引入了松弛变量 ξ ，可以理解为样本越界程度。令 ${\xi }_i=1-y_i\left(w_i{x}_i+b\right),且{\xi }_i\ge 0$

  则建模后可写成：

$$\{\begin{array}{l}\min \frac{1}{2}\Vert w_i{\Vert }^2+C{\sum }_{i=1}^N{\xi }_i\\ \\ s.t{y}_i\left(w_i{x}_i+b\right)\ge 1-{\xi }_i,i=1,\dots ,n，且{\xi }_i\ge 0\end{array}$$

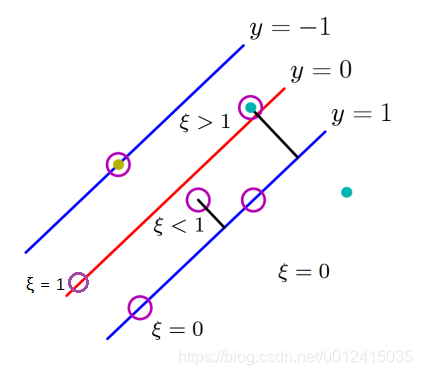

ξ 的进一步理解

关于${\xi }_i$的理解，想一下，在hard-margin的基础上，怎么去定义loss？可以使用样本点数，不满足那个s.t.条件的点都算loss，但是此时函数曲线是跳跃的，不利于求导。那么就使用距离

$$\{\begin{array}{l}{y}_i\left(w_i{x}_i+b\right)\ge 1,loss=0\\ \\ y_i\left(w_i{x}_i+b\right)<1,loss=1-y_i\left(w_i{x}_i+b\right)\end{array}$$

  令$z=1-y_i\left(w_i{x}_i+b\right)$，则loss可表示为 l o s s = m a x {   0   , 1 − z   } loss=max\{\ 0\ , 1-z\ \} loss=max{ 0 ,1−z }

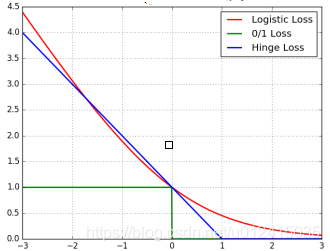

  推导过程跟硬间隔类似。损失函数 $C{\sum }_{i=1}^N{\xi }_i$ ，而前一项是L2正则。也就是说硬间隔不存在损失函数，软间隔才有。 l o s s = m a x {   0   , 1 − z   } loss=max\{\ 0\ , 1-z\ \} loss=max{ 0 ,1−z }是Hinge Loss，合页损失函数。大于等于1时，loss是0，小于1时，loss就是1-z。y = 1-z的图像是这样的：

七、核函数

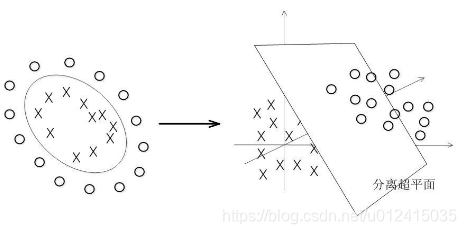

   考虑一下这种情况，数据在低维空间线性不可分，高维空间可分。

  事实上，大部分时候数据并不是线性可分的，这个时候满足这样条件的超平面就根本不存在。在上文中，我们已经了解到了SVM处理线性可分的情况，那对于非线性的数据SVM咋处理呢？对于非线性的情况，SVM 的处理方法是选择一个核函数 κ(⋅,⋅) ，通过将数据映射到高维空间，来解决在原始空间中线性不可分的问题。

  具体来说，在线性不可分的情况下，支持向量机首先在低维空间中完成计算，然后通过核函数将输入空间映射到高维特征空间，最终在高维特征空间中构造出最优分离超平面，从而把平面上本身不好分的非线性数据分开。(此处解释摘自July博客)

  总结下，核函数就为了解决线性不可分的情况，低维空间计算，计算完成后再映射到高维空间。核函数计算的是两个向量的内积，也就是相似度。

  常用的核函数有：

  ① 线性核，我们上面的目标函数中 x_i * x_ j就是线性核，通用表示 φ(x_i) * φ(x_ j)；

  ② 多项式核；

  ③ 高斯核(RBF)。

  关于核函数参考。

---

介绍完毕！

八、推导思路概括

1. 线性可分函数分类正负样本，即决策边界。

2. 点到直线的距离，并映射到高维表示。

3. 根据wx + b = +1 或 -1 去绝对值。

4. 对于一条直线，求距离最小，距离最小才能分开。

5. 线性可分的直线有多条，求最胖的那条，最胖意味着更精确。

6. 假设分子 >= 1，等比缩放去掉分子，多了约束条件。引出了凸二次规划问题。

7. 解决凸二次优化，不等式约束条件整合到原函数中，使用拉格朗日乘子法。

8. 原始问题就成为min max，进而引出弱对偶问题，min max >= max min（宁做鸡头不做凤尾）。

9. KKT条件满足，min max = max min，变为强对偶。

10. 根据KKT简化目标函数，最终得到Hard-Margin SVM。

11.为了增加泛化能力，引入松弛因子ξ。

12.为了处理线性不可分的情况，引入核函数。

九、总结

  我们是围绕着建模、求参的流程去分析的。过程可简单概括为：线性可分分类、最大间隔分类、凸二次规划、拉格朗日函数、对偶问题、SMO算法求λ。另外，SVM的核心有3个：间隔、对偶、核技巧。
