Tomcat完整设计

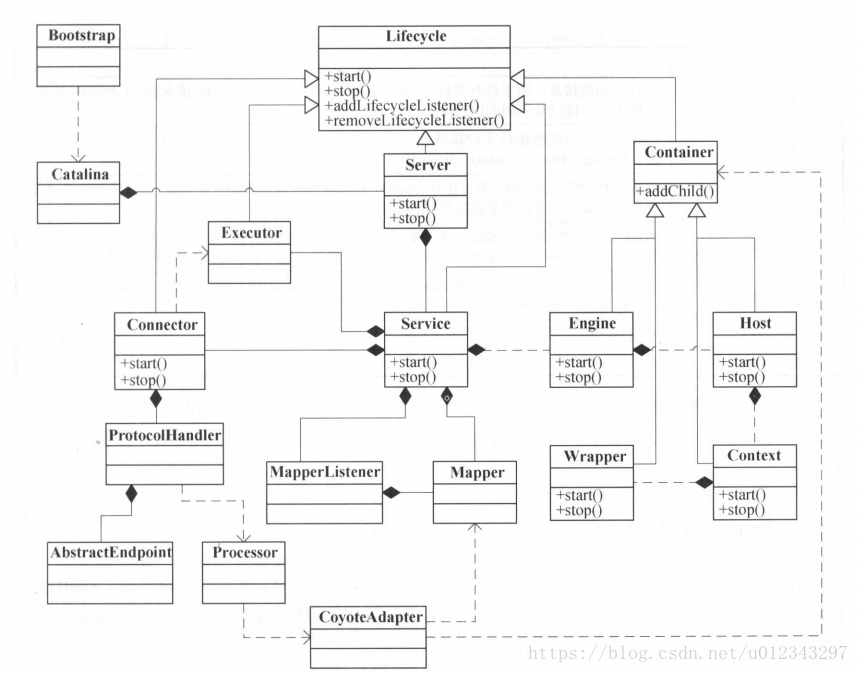

1、Tomcat应用服务器设计图

2、Tomcat组件

• Server：表示整个Servlet容器，tomcat运行环境种只有惟一一个Sever实例。
• Service:Service表示一个或者多个Connector集合，这些Connector共享同一个Container来出合理其请求。在同一个Tomcat实例内可以包含任意多个Service实例，他们彼此独立。
• Connector:Tomcat链接器，用于坚挺并转化Socket请求，同时将读取的Socket请求交由Container处理，支持不同协议以及不同的I/O方式。
• Container: Container表示能够执行客户端请求并返回响应的一类对象。在tomcat种存在不同级别的容器：Engine、Host、Context、Wrapper
• Engine:Engine表示整个Servlet引擎。在Tomcat中，engine为最高层级的容器对象。尽管engine不直接处理求情容器，却是获取目标容器的入口。
• Host: host作为一类容器，表示Servlet引擎中的虚拟机，与一个服务器的网络名有关，如域名。客户后端可以使用这个网络名连接服务器，这个名称必须要在DNS服务器上注册。
• Context:Context作为一类容器，表示ServletContext.表示一个独立的Web应用。
• Wrapper: Wrapper用于表示Web中定义的Servlet。
• Executor: 表示Tomcat组件可以共享的线程池。
