ConstraintLayout 所有属性

1、基础值(以下是经常用到的值，很有规律)

• layout_constraintLeft_toLeftOf :当前View的右侧和另一个View的右侧位置对齐，与RelativeLayout的alignLeft属性相似
• ***layout_constraintLeft_toRightOf ***:当前view的左侧会在另一个View的右侧位置 与RelativeLayout的toRightOf属性相似
• layout_constraintRight_toLeftOf :当前view的右侧会在另一个View的左侧位置 与RelativeLayout的toLeftOf属性相似
• layout_constraintRight_toRightOf :当前View的右侧和另一个View的右侧位置对其，与RelativeLayout的alignRight属性相似
• layout_constraintTop_toTopOf :头部对齐，与alignTop相似
• layout_constraintTop_toBottomOf :当前View在另一个View的下侧 与below相似
• layout_constraintBottom_toTopOf :当前View在另一个View的上方 与above相似
• layout_constraintBottom_toBottomOf ：底部对齐，与alignBottom属性相似
• layout_constraintBaseline_toBaselineOf :文字底部对齐,与alignBaseLine属性相似
• layout_constraintStart_toEndOf :同left_toRightOf
• layout_constraintStart_toStartOf :同left_toLeftOf
• layout_constraintEnd_toStartOf :同right_toLeftOf
• layout_constraintEnd_toEndOf :同right_toRightOf

Margins属性:同RelativeLayout属性

• android:layout_marginStart
• android:layout_marginEnd
• android:layout_marginLeft
• android:layout_marginTop
• android:layout_marginRight
• android:layout_marginBottom

那就正好说到下面了。

对 Barrier 可以使用的属性有：

• barrierDirection：设置 Barrier 所创建的位置。可设置的有：bottom、end、left、right、start、top。
• constraint_referenced_ids：设置 Barrier 引用的控件。可设置多个，设置的方式是：id, id。（无需加 @id/）
• barrierAllowsGoneWidgets：默认为 true，即当 Barrier 引用的控件被 GONE 掉时，则 Barrier 默认的创建行为是在已 GONE 掉控件的已解析位置上进行创建。如果设置为 false，则不会将 GONE 掉的控件考虑在内。

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="16dp"
    tools:context="com.github.airsaid.constraintlayoutdemo.MainActivity">

    <TextView
        android:id="@+id/title"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Title"
        android:textSize="16sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/desc"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:text="This is a descriptive text."
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@id/title" />

    <android.support.constraint.Barrier
        android:id="@+id/barrier"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:barrierDirection="end"
        app:constraint_referenced_ids="title, desc" />

    <TextView
        android:id="@+id/content"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="10dp"
        android:text="This is a piece of content that is very long and long very long and long ..."
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@id/barrier"
        app:layout_constraintTop_toTopOf="parent" />


</android.support.constraint.ConstraintLayout>

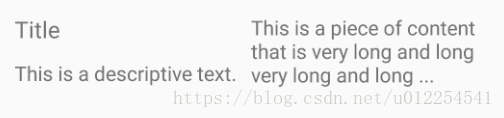

效果一：

效果二：

二：重要的属性

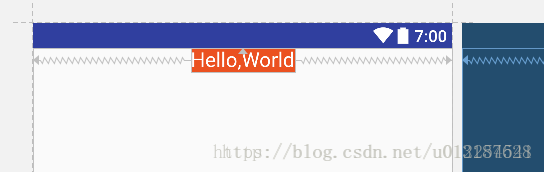

app:layout_constraintHorizontal_bias="0.5"

横向占比

app:layout_constraintDimensionRatio="1:1"

默认是宽高比

app:layout_constraintDimensionRatio="H,16:9"

H 表明约束高度，所以结果就是 Button 的宽度和父容器宽度一样，而高度值符合 16:9 的比率。

当一个控件设为wrap_content时，再添加约束尺寸是不

起效果的。如需生效，需要设置如下属性为true:（1.1新增））

app:layout_constrainedWidth=”true|false”

app:layout_constrainedHeight=”true|false”

app:layout_constraintHeight_default=""
app:layout_constraintHeight_max=""
app:layout_constraintHeight_min=""
app:layout_constraintHeight_percent=""

app:layout_constraintWidth_min=""
app:layout_constraintWidth_max=""
app:layout_constraintWidth_default=""

可以设置控件相对于父布局尺寸的百分比，0-1之间。需要注意：

• 控件的width和height要被设置为0dp

• 默认宽高属性要被设置为percent(1.1版本之后将无需设置，自动识别）

  app:layout_constraintWidth_default="percent"
  app:layout_constraintHeight_default="percent"

 <Button
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintWidth_percent="0.3"
        app:layout_constraintHeight_percent="0.2"
        />

设置按钮的宽度为父布局宽度的30%，高度为父布局高度的20%。

//引导线距离左右距离
    app:layout_constraintGuide_begin=""
    app:layout_constraintGuide_end=""
    app:layout_constraintGuide_percent=""

表示此控件在布局中Y轴的绝对坐标点

app:layout_constraintHorizontal_chainStyle=""
app:layout_constraintHorizontal_weight=""
app:layout_constraintVertical_bias=""

app:layout_constraintVertical_weight=""
app:layout_constraintVertical_chainStyle=""
app:layout_constraintTop_creator=""

水平占比

三种格式 ：三个平分在中间，三个平分在左边，三个都在中间

表示此控件在布局中的的垂直方向上的偏移百分百

下面几个属性是 UI 编辑器所使用的，用了辅助拖拽布局的，在实际使用过程中，可以不用关心这些属性。

• layout_optimizationLevel
• layout_editor_absoluteX
• layout_editor_absoluteY
• layout_constraintBaseline_creator
• layout_constraintTop_creator
• layout_constraintRight_creator
• layout_constraintLeft_creator
• layout_constraintBottom_creator

  这个是动画

app:constraintSet="@string/app_name"
