View 上的内容是通过 Canvas 绘制出来的，但 Canvas 中的大多数绘制方法都是需要 Paint 作为参数的，例如 canvas.drawCircle(100, 100, 50, paint) 最后就需要传递一个 Paint。
内容概览
内部类
| 类型 | 简介 |
|---|---|
| enum | Paint.Cap Cap指定了描边线和路径(Path)的开始和结束显示效果。 |
| enum | Paint.Join Join指定线条和曲线段在描边路径上连接的处理。 |
| enum | Paint.Style Style指定绘制的图元是否被填充，描边或两者均有(以相同的颜色)。 |
常量
| 类型 | 简介 |
|---|---|
| int | ANTI_ALIAS_FLAG 开启抗锯齿功能的标记。 |
| int | DITHER_FLAG 在绘制时启用抖动的标志。 |
| int | FILTER_BITMAP_FLAG 绘制标志，在缩放的位图上启用双线性采样。 |
构造方法
| 构造方法 | 摘要 |
|---|---|
| Paint() | 使用默认设置创建一个新画笔。 |
| Paint(int flags) | 创建一个新画笔并提供一些特殊设置(通过 flags 参数)。 |
| Paint(Paint paint) | 创建一个新画笔，并使用指定画笔参数初始化。 |

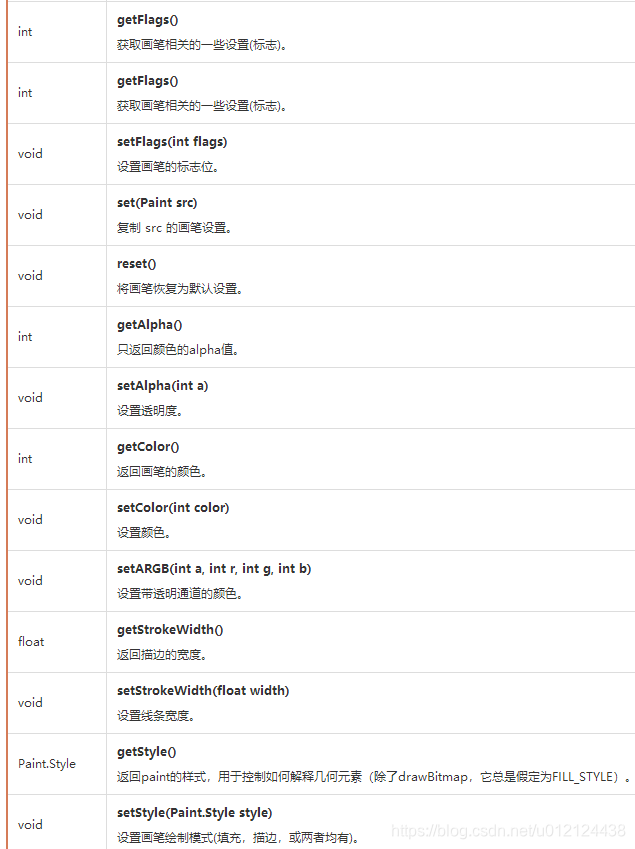

公开方法
画笔介绍
由于画笔需要控制的内容也相当的多，因此它内部包含了相当多的属性变量，配置起来也相当繁杂，不过比较好的是，画笔会提供一套默认设置来供我们使用。例如，创建一个新画笔，这个新画笔已经默认设置了绘制颜色为黑色，绘制模式为填充。
画笔基本设置
要使用画笔就要会创建画笔，创建一个画笔是非常简单的，它有三种创建方法，如下：
// 1.创建一个默认画笔，使用默认的配置
Paint()
// 2.创建一个新画笔，并通过 flags 参数进行配置。
Paint(int flags)
// 3.创建一个新画笔，并复制参数中画笔的设置。
Paint(Paint paint)
第1种方式创建默认画笔的方式
第2种方式如果设置 flags 为 0 创建出来和默认画笔也是相同的，至于 flags 参数可用设置哪些内容，可以参考最上面的常量表格，里面的参数都是可以设置的，如果需要设置多个参数，参数之间用 | 进行连接即可。如下：
Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
第3种方式是根据已有的画笔复制一个画笔，就是将已有画笔的所有属性都复制到新画笔种，也比较容易理解：
Paint paintCopy = new Paint(paint);
复制后的画笔是一个全新的画笔，对复制后的画笔进行任何修改调整都不会影响到被复制的画笔。
你可以观察下面的测试代码来了解以上的3种创建方式。
Paint paint1 = new Paint();
Log.i(TAG, "paint1 isAntiAlias = " + paint1.isAntiAlias());
Log.i(TAG, "paint1 isDither = " + paint1.isDither());
Paint paint2 = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
Log.i(TAG, "paint2 isAntiAlias = " + paint2.isAntiAlias());
Log.i(TAG, "paint2 isDither = " + paint2.isDither());
Paint paint3 = new Paint(paint2);
paint3.setAntiAlias(false);
Log.i(TAG, "paint3 isAntiAlias = " + paint3.isAntiAlias());
Log.i(TAG, "paint3 isDither = " + paint3.isDither());
输出结果：
paint1 isAntiAlias = false
paint1 isDither = false
paint2 isAntiAlias = true
paint2 isDither = true
paint3isAntiAlias = false
paint3 isDither = true
画笔在创建之后依旧可以调整，上面的第2种和第3种创建方式，进行的参数设置，在画笔创建完成后依旧可以进行。通过如下的方法：
| 返回值 | 简介 |
|---|---|
| int | getFlags() 获取画笔相关的一些设置(标志)。 |
| void | setFlags(int flags) 设置画笔的标志位。 |
| void | set(Paint src) 复制 src 的画笔设置。 |
| void | reset() 将画笔恢复为默认设置。 |
不过并不建议使用 setFlags 方法，这是因为 setFlags 方法会覆盖之前设置的内容，例如：
Paint paint = new Paint();
paint.setFlags(Paint.ANTI_ALIAS_FLAG);
paint.setFlags(Paint.DITHER_FLAG);
Log.i(TAG, "paint isAntiAlias = " + paint.isAntiAlias());
Log.i(TAG, "paint isDither = " + paint.isDither());
输出结果：
paint isAntiAlias = false
paint isDither = true
从结果可以看出，只有最后一次设置的内容有效，之前设置的所有内容都会被覆盖掉。因此不推荐使用。
如果了解 Google 工程师比较喜欢的编码规范就可以知道原因是什么，最终的flags是由多个flag用”或(|)”连接起来的，也就是一个变量，如果直接使用 set 方法，自然是会覆盖掉之前设置的内容的。如果想要调整 flag 个人建议还是使用 paint 提供的一些封装方法，如：setDither(true)，而不要自己手动去直接操作 flag。
如果有人对 flags 的存储方式感兴趣可以看看这个例子，假如：0x0001 表示类型A， 0x0010 表示类型B，0x0100 表示类型C，0x1000 表示类型D，那么当类型ABD同时存在，但C不存在时时只用存储 0x1011 即可，相比于使用4个 boolean 值来说，这种方案可以显著的节省内存空间的占用，并且用户设置起来也比较方便，可以使用或”|“同时设置多个类型。当然弊端也是有的，那就是单独更改其中一个参数时时稍微麻烦一点，需要进行一些位运算。
使用 set(Paint src) 可以复制一个画笔，但需要注意的是，如果调用了这个方法，当前画笔的所有设置都会被覆盖掉，而替换为所选画笔的设置。
如果想将画笔重置为初始状态，那就调用 reset() 方法，该方法会让画笔的所有设置都还原为初始状态，调用该方法后得到的画笔和刚创建时的状态是一样的。
画笔颜色
这个是最常用的方法，它相关的方法如下；
| 返回值 | 简介 |
|---|---|
| int | getAlpha() 只返回颜色的alpha值。 |
| void | setAlpha(int a) 设置透明度。 |
| int | getColor() 返回画笔的颜色。 |
| void | setColor(int color) 设置颜色。 |
| void | setARGB(int a, int r, int g, int b) 设置带透明通道的颜色。 |
Android 中有 1 个透明通道(Alpha)和 3 个色彩通道(RGB)，其中 Alpha 通道可以单独设置。通过 getAlpha() 和 setAlpha(int a) 方法可以单独调整透明通道，其中 setAlpha(int a) 中参数的取值范围是 0 - 255，即对应 16 进制中的 0x00 - 0xFF。
// 下面两种设置方式是等价的，一种是 10 进制，一种是 16 进制
paint1.setAlpha(204);
paint2.setAlpha(0xCC);
同理，setARGB(int a, int r, int g, int b) 的 4 个参数的取值范围也是 0 - 255，对应 0x00 - 0xFF，下面的设置同样是等价的。
paint1.setARGB(204, 255, 255, 0);
paint2.setARGB(0xCC, 0xFF, 0xFF, 0x00);
当然，这样设置起来比较麻烦，我们最常用的还是直接使用 setColor(int color) 方法，它接受一个 int 类型的参数来表示颜色，我们既可以使用系统内置的一些标准颜色，也可以使用自定义的一些颜色，如下：
paint.setColor(Color.GREEN);
paint.setColor(0xFFE2A588);
在使用 setColor 方法时，所设置的颜色必须是 ARGB 同时存在的，通常每个通道用两位16进制数值表示，如 0xFFE2A588。总共 8 位，其中 FF 表示 Alpha 通道。
如果不设置 Alpha 通道，则默认Alpha通道为 0，即完全透明，如：0xE2A588，总共 6 位，没有 Alpha 通道，如果这样设置，则什么颜色也绘制不出来。
同样需要注意的是，setColor 不能直接引用资源，不能这样使用：paint.setColor(R.color.colorPrimary); 如果你这样使用了，编译器会报错的。如果想要使用预定义的颜色资源，可以像下面这样调用：
int color = context.getResources().getColor(R.color.colorPrimary);
paint.setColor(color);
画笔宽度
画笔宽度，就是画笔的粗细，它通过下面的方式设置。
// 将画笔设置为描边
paint.setStyle(Paint.Style.STROKE);
// 设置线条宽度
paint.setStrokeWidth(120);

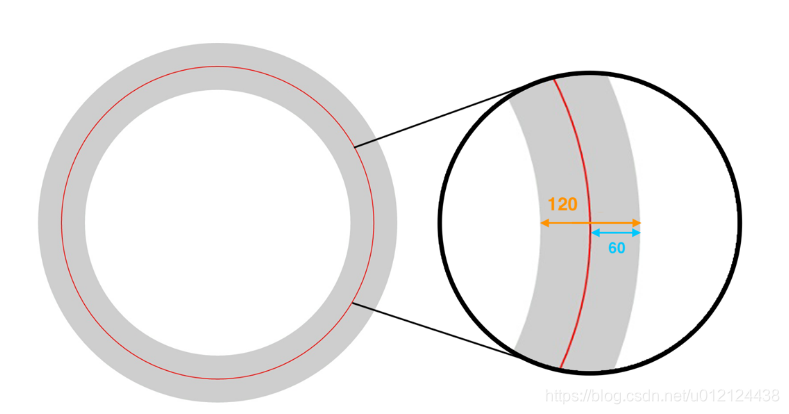

注意： 这条线的宽度是同时向两边进行扩展的，例如绘制一个圆时，将其宽度设置为 120 则会向外扩展 60 ，向内缩进 60，如下图所示。
因此如果绘制的内容比较靠近视图边缘，使用了比较粗的描边的情况下，一定要注意和边缘保持一定距离(边距>StrokeWidth/2) 以保证内容不会被剪裁掉。
如下面这种情况，直接绘制一个矩形，如果不考虑画笔宽度，则绘制的内容就可能不正常。

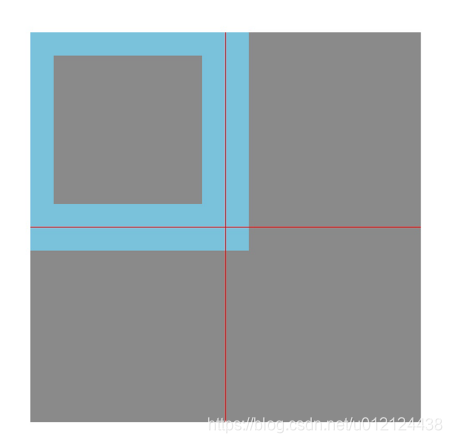

在一个 1000x1000 大小的画布上绘制与个大小为 500x500 ，宽度为 100 的矩形。
灰色部分为画布大小。
红色为分割线，将画笔分为均等的四份。
蓝色为矩形。
paint.setStrokeWidth(100);
paint.setColor(0xFF7FC2D8);
Rect rect = new Rect(0, 0, 500, 500);
canvas.drawRect(rect, paint);
如果考虑到画笔宽度，需要绘制一个大小刚好填充满左上角区域的矩形，那么实际绘制的矩形就要小一些，(如果只是绘制一个矩形的话，可以将矩形向内缩小画笔宽度的一半) 这样绘制出来就是符合预期的。
paint.setStrokeWidth(100);
paint.setColor(0xFF7FC2D8);
Rect rect = new Rect(0, 0, 500, 500);
rect.inset(50, 50); // 注意这里，向内缩小半个宽度
canvas.drawRect(rect, paint);
这里只是用矩形作为例子说明，事实上，绘制任何图形，只要有描边的，就要考虑描边宽度占用的空间，需要适当的缩小图形，以保证其可以完整的显示出来。
注意：在实际的自定义 View 中也不要忽略 padding 占用的空间哦。
hairline mode (发际线模式)：
在设置画笔宽度的的方法有如下注释：
Set the width for stroking.
Pass 0 to stroke in hairline mode.
Hairlines always draws a single pixel independent of the canva's matrix.

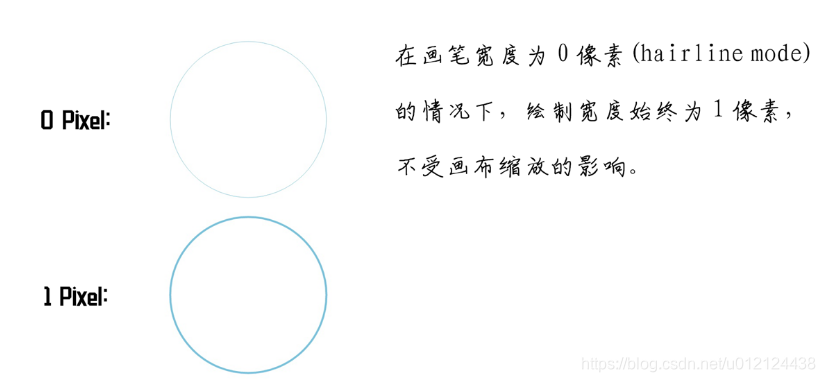

在画笔宽度为 0 的情况下，使用 drawLine 或者使用描边模式(STROKE)也可以绘制出内容。只是绘制出的内容始终是 1 像素，不受画布缩放的影响。该模式被称为hairline mode (发际线模式)。
如果你设置了画笔宽度为 1 像素，那么如果画布放大到 2 倍，1 像素会变成 2 像素。但如果是 0 像素，那么不论画布如何缩放，绘制出来的宽度依旧为 1 像素。
// 缩放 5 倍
canvas.scale(5, 5, 500, 500);
// 0 像素 (Hairline Mode)
paint.setStrokeWidth(0);
paint.setColor(0xFF7FC2D8);
canvas.drawCircle(500, 455, 40, paint);
// 1 像素
paint.setStrokeWidth(1);
paint.setColor(0xFF7FC2D8);
canvas.drawCircle(500, 545, 40, paint);
在画笔宽度为 0 的情况下，使用 drawLine 或者使用描边模式(STROKE)也可以绘制出内容。只是绘制出的内容始终是 1 像素，不受画布缩放的影响。该模式被称为hairline mode (发际线模式)。
如果你设置了画笔宽度为 1 像素，那么如果画布放大到 2 倍，1 像素会变成 2 像素。但如果是 0 像素，那么不论画布如何缩放，绘制出来的宽度依旧为 1 像素。
// 缩放 5 倍
canvas.scale(5, 5, 500, 500);
// 0 像素 (Hairline Mode)
paint.setStrokeWidth(0);
paint.setColor(0xFF7FC2D8);
canvas.drawCircle(500, 455, 40, paint);
// 1 像素
paint.setStrokeWidth(1);
paint.setColor(0xFF7FC2D8);
canvas.drawCircle(500, 545, 40, paint);
可以看到，在放大 5 倍的情况下，1 像素已经变成了 5 像素，但 hairline mode 绘制出来依旧是 1 像素。
画笔模式
这里的画笔模式(Paint.Style)就是指绘制一个图形时，是绘制边缘轮廓，绘制内容区域还是两者都绘制，它有三种模式。
| Style | 简介 |
|---|---|
| Paint.Style.FILL | 填充内容，也是画笔的默认模式。 |
| Paint.Style.STROKE | 描边，只绘制图形轮廓。 |
| Paint.Style.FILL_AND_STROKE | 描边+填充，同时绘制轮廓和填充内容。 |
//填充
mPaint.setStyle(Paint.Style.FILL);
// 描边
mPaint.setStyle(Paint.Style.STROKE);
// 描边+填充
mPaint.setStyle(Paint.Style.FILL_AND_STROKE);

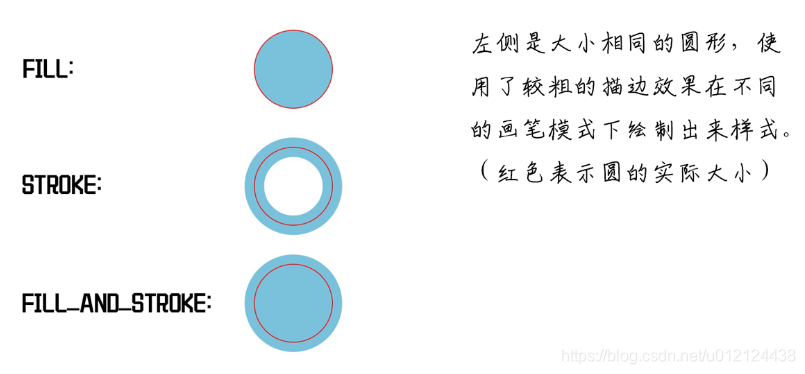

示例程序：
用一个简单的例子说明一下不同模式的区别。
// 画笔初始设置
Paint paint = new Paint();
paint.setAntiAlias(true);
paint.setStrokeWidth(50);
paint.setColor(0xFF7FC2D8);
// 填充，默认
paint.setStyle(Paint.Style.FILL);
canvas.drawCircle(500, 200, 100, paint);
// 描边
paint.setStyle(Paint.Style.STROKE);
canvas.drawCircle(500, 500, 100, paint);
// 描边 + 填充
paint.setStyle(Paint.Style.FILL_AND_STROKE);
canvas.drawCircle(500, 800, 100, paint);
画笔线帽
画笔线帽(Paint.Cap)用于指定线段开始和结束时的效果。
// 它通过下面方式设置
paint.setStrokeCap(Paint.Cap.ROUND);
Android 中有三种线帽可供选择。
| Cap | 简介 |
|---|---|
| Paint.Cap.BUTT | 无线帽，也是默认类型。 |
| Paint.Cap.SQUARE | 以线条宽度为大小，在开头和结尾分别添加半个正方形。 |
| Paint.Cap.ROUND | 以线条宽度为直径，在开头和结尾分别添加一个半圆。 |
我们用以下代码来测试线帽。
// 画笔初始设置
Paint paint = new Paint();
paint.setStyle(Paint.Style.STROKE);
paint.setAntiAlias(true);
paint.setStrokeWidth(80);
float pointX = 200;
float lineStartX = 320;
float lineStopX = 800;
float y;
// 默认
y = 200;
canvas.drawPoint(pointX, y, paint);
canvas.drawLine(lineStartX, y, lineStopX, y, paint);
// 无线帽(BUTT)
y = 400;
paint.setStrokeCap(Paint.Cap.BUTT);
canvas.drawPoint(pointX, y, paint);
canvas.drawLine(lineStartX, y, lineStopX, y, paint);
// 方形线帽(SQUARE)
y = 600;
paint.setStrokeCap(Paint.Cap.SQUARE);
canvas.drawPoint(pointX, y, paint);
canvas.drawLine(lineStartX, y, lineStopX, y, paint);
// 圆形线帽(ROUND)
y = 800;
paint.setStrokeCap(Paint.Cap.ROUND);
canvas.drawPoint(pointX, y, paint);
canvas.drawLine(lineStartX, y, lineStopX, y, paint);

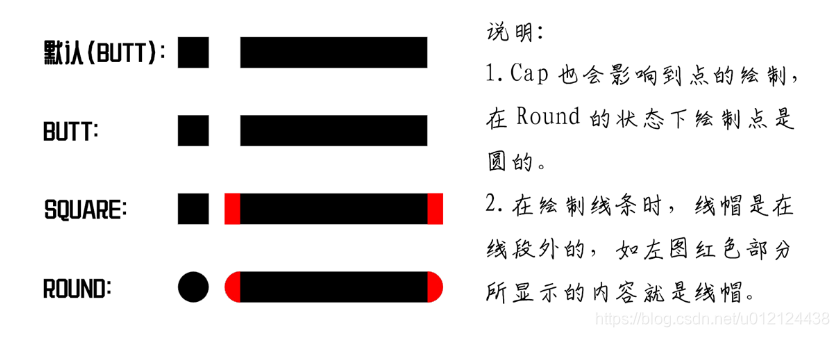

注意：
画笔默认是无线帽的，即 BUTT。
Cap 也会影响到点的绘制，在 Round 的状态下绘制的点是圆的。
在绘制线条时，线帽时在线段外的，如上图红色部分所显示的内容就是线帽。
上图中红色的线帽是用特殊方式展示出来的，直接绘制的情况下，线帽颜色和线段颜色相同。
2.6 线段连接方式(拐角类型)
画笔的连接方式(Paint.Join)是指两条连接起来的线段拐角显示方式。
// 通过下面方式设置连接类型
paint.setStrokeJoin(Paint.Join.ROUND);
它同样有三种样式：
| Cap | 简介 |
|---|---|
| Paint.Join.MITER | 尖角 (默认模式) |
| Paint.Join.BEVEL | 平角 |
| Paint.Join.ROUND | 圆角 |
 |

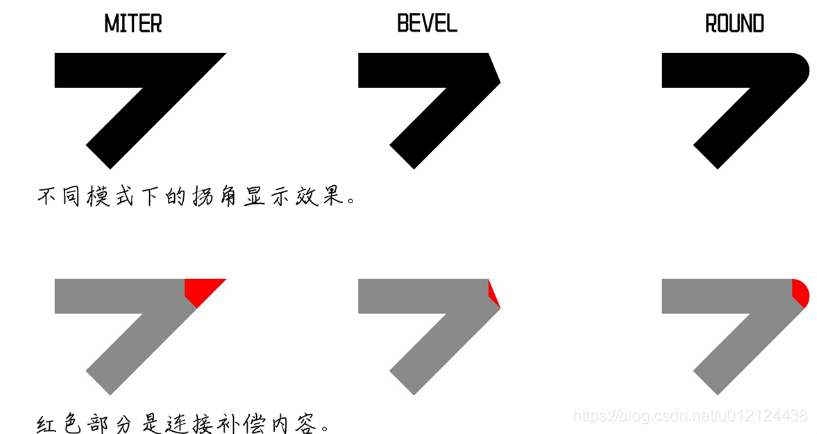

通过效果图可以看出几种不同模式的补偿规则。
2.7 斜接模式长度限制
Android 中线段连接方式默认是 MITER，即在拐角处延长外边缘，直到相交位置。
根据数学原理我们可知，如果夹角足够小，接近于零，那么交点位置就会在延长线上无限远的位置。 为了避免这种情况，如果连接模式为 MITER(尖角)，当连接角度小于一定程度时会自动将连接模式转换为 BEVEL(平角)。
那么多大的角度算是比较小呢？根据资料显示，这个角度大约是 28.96°，即 MITER(尖角) 模式下小于该角度的线段连接方式会自动转换为 BEVEL(平角) 模式。
我们可以通过下面的方法来更改默认限制：
// 设置 Miter Limit，参数并不是角度
paint.setStrokeMiter(10);
