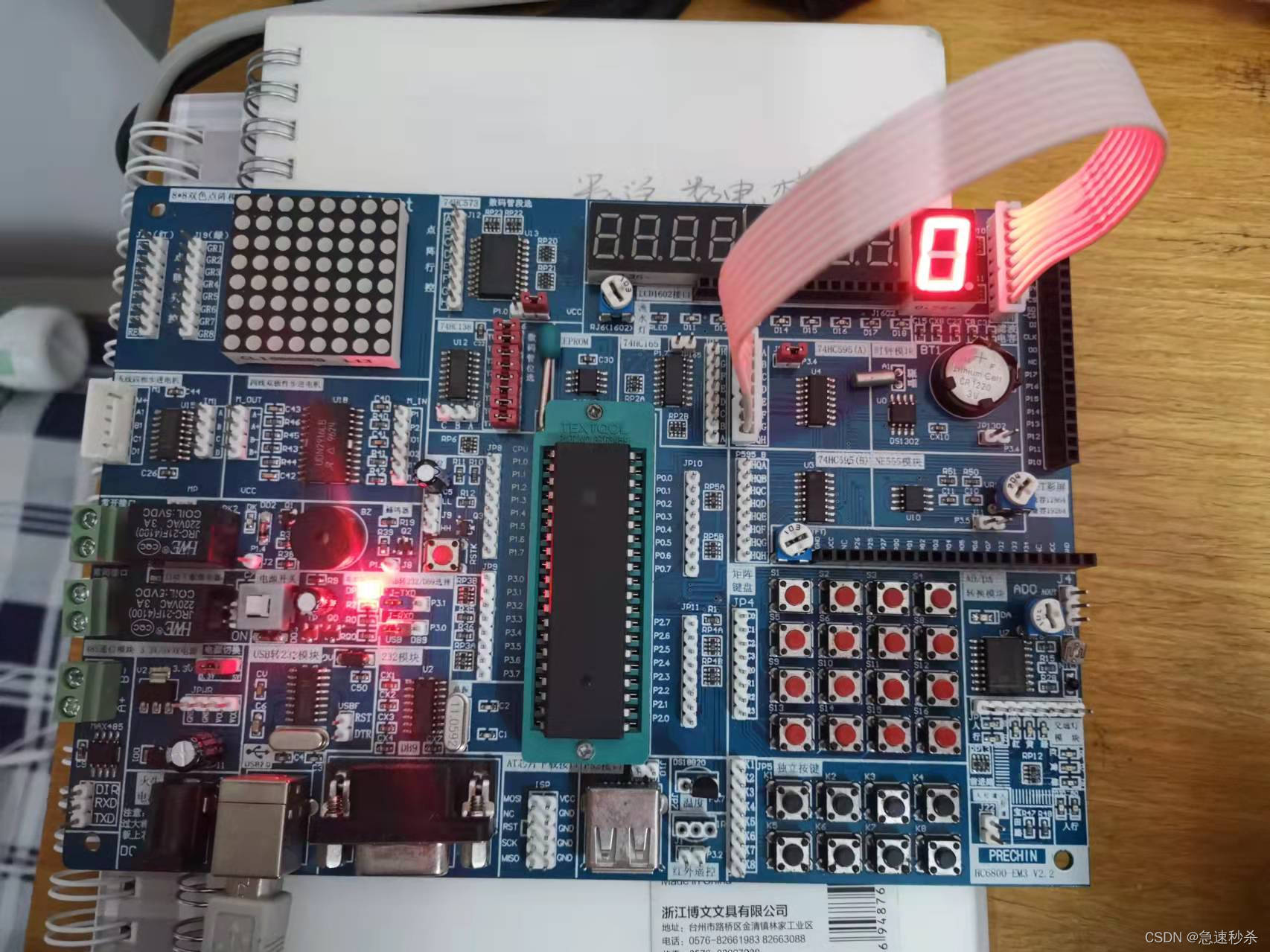

基于74HC595的静态数码管显示程序

/*基于74HC595的静态数码管倒计时程序*/
#include<reg51.h>
sbit Output_Clock = P3^5; //输出时序,上升沿输出。8位数据都输入完成后操作。
sbit Input_Clock = P3^6;  //输入时序,上升沿输入来自输入端的数据。
sbit Input_Data = P3^4;   //输入引脚,用于输入数据。
void Send_Number(int a)   //数码管显示数字的段码。
{
	if(a == 0)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1; //上升沿输入出数据
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;               //数据输入完成后整体输出数据。
	}
	if(a == 1)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 2)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 3)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 4)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 5)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 6)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 7)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 8)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
	if(a == 9)
	{
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 1;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Input_Clock = 0;Input_Data = 0;Input_Clock = 1;
		Output_Clock = 0;Output_Clock = 1;
	}
}
void Delay(int a,int b)           //延时程序
{
	int i,j;
	for(i = 0;i <= a;i ++)
	{
		for(j = 0;j <= b;j ++);
		{}
	}
}
void main()
{
	int i = 0;
	int k = 99999;
	Send_Number(i);
	while(1)
	{
		Delay(600,100);
		Send_Number(i);
		i ++;
		if(i == 10)
		{
			i = 0;
		}
	}
}



### 使用74HC595驱动八位数码管的连接方式 为了实现使用74HC595驱动八位数码管的功能,需要理解74HC595移位寄存器的工作原理以及其与数码管之间的接口设计。 #### 1. 硬件连接说明 74HC595是一种8位串入并出(SIPO)移位寄存器芯片,具有存储寄存器和三态输出功能。该器件可以用来扩展微控制器的GPIO引脚数量,在此应用中用于控制多位数码管的段选信号[a-g, dp]或者位选信号[^2]。 对于八位数码管而言,通常有两种不同的连接方法: - **静态显示模式**:每一位数码管都需要独立的一组段选线(a-g及dp),这样会占用较多的IO资源; - **动态扫描模式**:采用分时复用技术,所有数码管共享同一套段选线路,而每位数码管单独由一个使能端控制亮灭状态。这种方式节省了大量IO口,并且只要刷新频率足够高就可以让人眼感觉不到闪烁现象[^1]。 当选用后者作为设计方案时,则可以通过一片或多片级联起来的74HC595来负责传输数据给各个数码管对应的段选线上;另外还需要额外增加一些逻辑元件比如3到8线译码器(如74LS138),以便于完成对不同位置上的数码管的选择操作[^5]。 具体的连线关系如下所示: | 功能 | 描述 | | --- | --- | | DS (Data Serial input) | 接单片机的数据发送引脚(P0.x), 负责向74HC595输入要显示的内容| | SH_CP (Shift Register Clock) | 单片机提供脉冲信号触发内部移位过程 | | ST_CP (Storage Register Clock) | 当SH_CP上升沿到来之后再给出一次跳变使得当前已进入缓冲区内的数值被锁存至输出端口中去 | | OE (Output Enable) | 控制是否允许输出,默认低电平有效 | 此外还需注意的是如果想要达到更好的视觉效果应该适当调整上述三种同步时序的关系以确保每次只有一位数码管处于导通状态下工作[^4]。 ```c // 定义74HC595所需的操作函数 void shiftOut(uint8_t dataPin, uint8_t clockPin, uint8_t bitOrder, byte val){ pinMode(dataPin, OUTPUT); pinMode(clockPin, OUTPUT); for(int i=0; i<8; ++i){ digitalWrite(clockPin, LOW); // 下降沿准备写入新bit if(bitOrder == LSBFIRST){ // 小端优先则先送最低位 digitalWrite(dataPin, ((val >> i) & 0x01)? HIGH : LOW ); }else{ // 大端优先则相反顺序处理 digitalWrite(dataPin, ((val << i) & 0x80)? HIGH : LOW ); } digitalWrite(clockPin,HIGH); // 上升沿实际执行转移动作 } digitalWrite(clockPin,LOW); // 结束后恢复初始条件 } ``` 以上代码片段展示了如何利用Arduino平台下的`shiftOut()`库函数简化针对74HC595设备的数据传送流程。 #### 2. 编程实例 这里给出一段简单的C语言程序示范怎样让八个共阳极型七段显示器依次循环滚动显示出数字&#39;0&#39;-‘9’: ```c #include <reg52.h> sbit latch = P2^0; sbit clk = P2^1; sbit dat = P2^2; unsigned char code segCode[]={ 0xC0,0xF9,0xA4,0xB0,0x99, 0x92,0x82,0xF8,0x80,0x90}; void delay(unsigned int ms){ while(ms--); } void sendTo74HC595(unsigned char value){ unsigned char i; latch=0; for(i=0;i<8;i++){ if(value&0x01) dat=1; else dat=0; clk=0; clk=1; value=value>>1; } clk=0; latch=1; } void main(){ unsigned char num,i; while(1){ for(num=0;num<=9;num++){ for(i=0;i<8;i++){ sendTo74HC595(~segCode[num]); // 发送到74HC595 delay(60000); // 延迟一段时间保持稳定显示 sendTo74HC595(0xFF); // 关闭当前位数码管 } } } } ``` 这段代码实现了通过74HC595驱动多个数码管逐个点亮的效果,其中包含了基本的时间延迟机制以保证足够的持续时间供肉眼识别所呈现出来的字符形状。
