使用io命令查引脚复用

下面以3368 UART3 流控为列子说明



1. 首先查看原理图，找到引脚定义

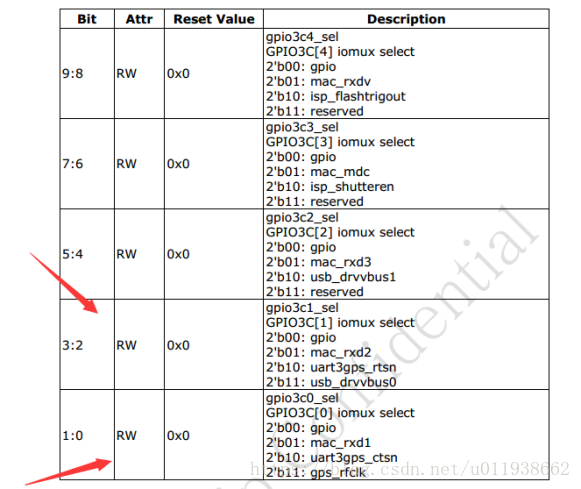

2. 打开该芯片的说明手册，查到GPIO3_C0  GPIO3_C1的

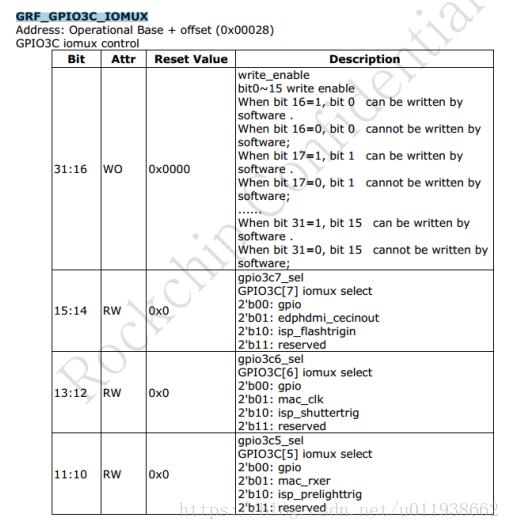

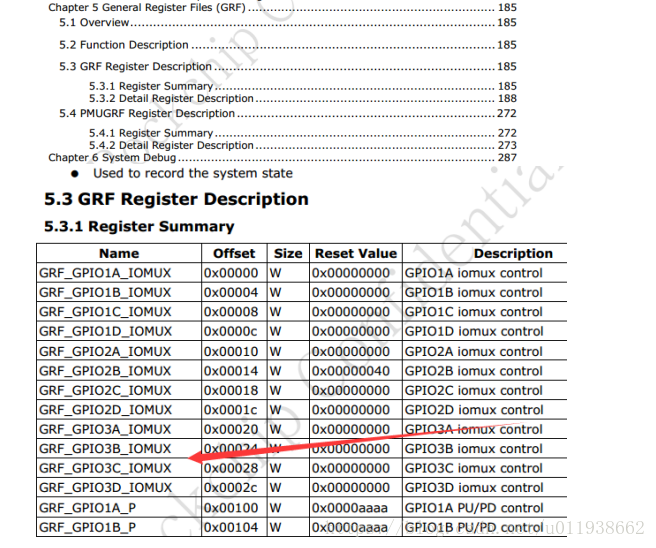

找到GRF章节，获取该GPIO组的IOMUX偏移地址，如下为 0x0028

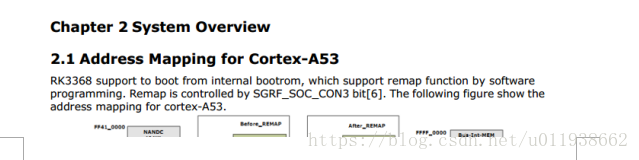

3. 查看基地址

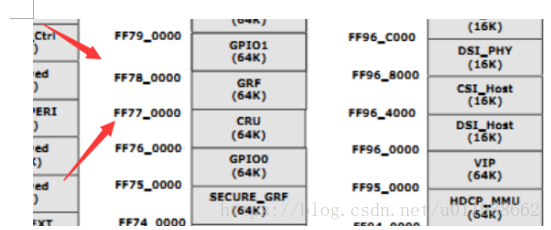

可以看到GRF起始基地址为0xFF770000

因此该GPIO3_C组的地址为0xFF770028

因此使用io -4 -r 0xFF770028 即可获取该寄存器的值

根据获取的寄存器值，对照即可查明是否复用异常

注：

如果读取的时候出现如下异常



rk3368H_64:/ # io -4 -r 0xFF770028

open /dev/mem: No such file or directory

1|rk3368H_64:/ #

则需要在内核中开启

CONFIG_DEVMEM=y

CONFIG_DEVKMEM=y
