【原创】【论文复现】【Matlab】【图像处理】基于竞争性学习的非监督式图像分割（DSRPCL法）

参考文献：
[1]Ma J W, Wang T J. A cost-function approach to rival penalized competitive learning (RCPL) [J]. IEEE Transactions on Systems, Man, and Cybernetics-Part B: Cybernetics, 2006, 36(4): 722-737
[2]数字图像处理. 冈萨雷斯

概述

2006年，Ma等人提出了DSRPCL算法。用户只要适当调整权重指数与学习率，并赋予算法一个大于实际聚类数量的初始聚类数，该算法可以自行迭代出合适的聚类数量。简单地讲，该算法通过获奖惩罚机制，自动地完成图像的聚类分割。
该算法通过将下列目标函数E最小化，从而寻找到最佳的聚类模式：
$$E=\frac{1}{2}\sum _i||x_i-{\omega }_{c(i)}|{|}^2+\frac{2}{P}\sum _{i,j̸=c(i)}||x_i-{\omega }_j|{|}^{-P}$$
其中，$x_i$为图像中的某一个像素，${\omega }_{c(i)}$为距离该像素最近的聚类中心，${\omega }_j$为某一个聚类中心，P为权重指数。
利用梯度下降法，Ma等人导出了如下聚类中心的更新公式：
$$\Delta {\omega }_j=\{\begin{array}{ll}\alpha (x_i-{\omega }_j),j=c(i)& \\ -\alpha ||x_i-{\omega }_j|{|}^{-P-2}(x_i-{\omega }_j)& ,otherwise\end{array}$$
其中$\alpha$为学习率。
对于所有聚类中心来说，当算法进行某一次迭代，遍历到其中一个像素时，若聚类中心c(i)离该像素最近，即下标为c(i)，则通过第一个式子对此聚类中心进行更新，并通过第二个式子对剩下的聚类中心进行更新。通俗的说，就是将离某像素最近的聚类中心拉近，并把剩下的踢开。
上述聚类中心更新公式称为DSRPCL1，使用该法遍历像素时，需要对所有像素的聚类中心进行奖励惩罚，所以目标函数的下降曲线十分光滑，但耗时很长。

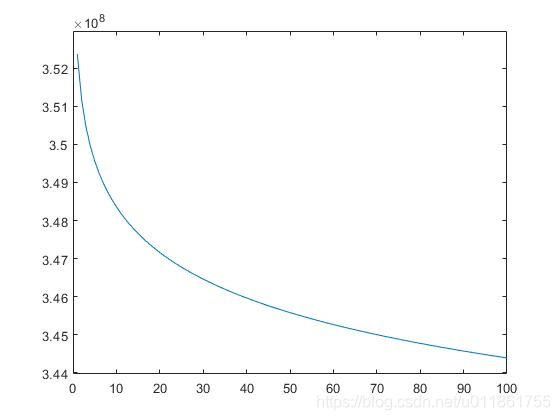

绘制下图耗时1分25秒。

为了提高运算速度，Ma等人提出了改进版本（DSRPCL2）：
$$\Delta {\omega }_j=\{\begin{array}{ll}\alpha (x_i-{\omega }_j),j=c(i)& \\ -\alpha ||x_i-{\omega }_j|{|}^{-P-2}(x_i-{\omega }_j)& ,j=r(i)\\ 0,otherwise& \end{array}$$
该改进版本仅仅惩罚了竞争对手中的第一个聚类中心，保持其他竞争对手不变。
同样，由于在迭代中没有引入随机，下降曲线依然十分光滑。

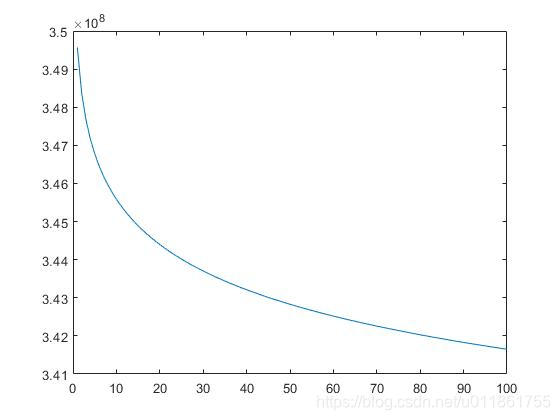

绘制下图用时1分05秒，缩短了20秒。

新方法确实提高了运算速度，但是我们知道，光滑的曲线是通过在每一次迭代中遍历所有像素得到的，这就使得运算速度存在继续提高的空间。

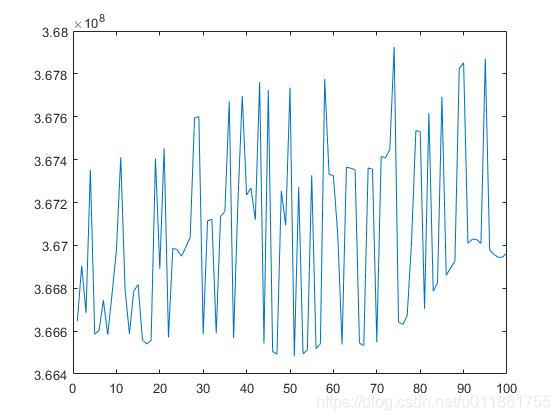

在此，通过在每一次迭代中随机选取一个像素点进行聚类中心的更新，得到了下图的目标函数曲线。

注意，由于引入了随机取像素的机制，所以目标函数曲线产生了大量的不规则起伏，而且由于迭代次数未设置得足够大，也会导致每一次运行算法，得到不同的分割结果，但绘制此图只花费了11秒。

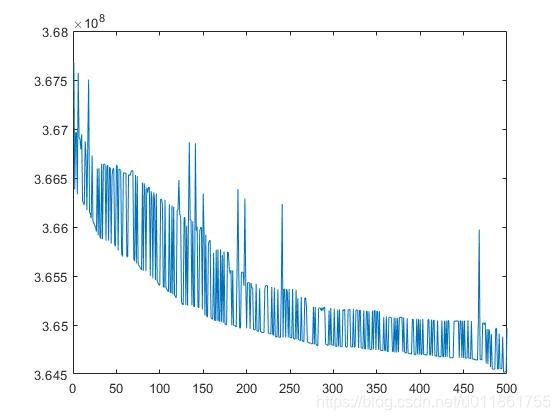

我们增加迭代次数到500，可以得到如下的目标函数下降图，可以看出目标函数整体上仍然是在不断减小的。

下面展示该方法的分割效果：
设置权重指数P=0.01，学习率$\alpha$=0.001，迭代500次，初始聚类数6


设置权重指数P=0.01，学习率$\alpha$=0.001，迭代次数50次，初始聚类数7

代码：

f=imread('（你想测试的图像）');
% f=rgb2gray(f);%如果输入图像是彩色的，则执行此步
f=double(f);
f=f/255;
figure(1),imshow(f);
tic;
%输入图像的长宽
[row,col]=size(f);
%将所有像素展开
all_pixel=reshape(f,row*col,1);
%指定初始聚类数
cluster_num=7;
%指定权重指数
P=0.05;
%制定学习率
learning_rate=0.001;
%设置最大迭代次数
iter_max=100;
%保存所有能量函数值
E_all=zeros(0,1);
% 创建初始聚类中心
center=rand(cluster_num,1);
%进行聚类中心的更新
for i=1:iter_max
    %随机取一个像素，进行聚类中心的竞争惩罚机制
    pixel_indice_random=randi([1,row*col],1);
    random_pixel=all_pixel(pixel_indice_random);
    %获得距离像素最近的聚类中心的序号
    distance=abs(random_pixel-center);
    [~,indice]=sort(distance);
    for m=1:cluster_num
        if m==indice(1)
            %对距离像素最近的聚类中心进行奖励
            center(m)=center(m)+learning_rate*(random_pixel-center(m));
            break;
        end
    end
    %对剩下聚类中心中的第一个进行惩罚
    m=indice(2);
    center(m)=center(m)-learning_rate*abs(random_pixel-center(m))^(-P-2)*(random_pixel-center(m));
    %求能量函数
    dist1=abs(all_pixel-center(indice(1)));
    E_part1=0.5*(dist1'*dist1);
    %去除离像素点最近的聚类中心
    if indice(1)~=1
        center2=[center(1:indice(1)-1);center(indice(1)+1:end)];
    else
        center2=center(indice(1)+1:end);
    end
    %求所有像素距离其他聚类中心的距离之和
    dist2=abs(all_pixel*ones(1,cluster_num-1)-(center2*ones(1,row*col))').^(-P);
    E_part2=2/P*sum(dist2,'all');
    E_all=[E_all;E_part1+E_part2];
    fprintf('第%d次迭代，E=%f\n',i,E_all(i));
end
%分割图像
distance_result=abs(all_pixel*ones(1,cluster_num)-(center*ones(1,row*col))');
[~,result_indice]=min(distance_result,[],2);
color_level=rand(cluster_num,3);
result=zeros(row*col,1,3);
for i=1:row*col
    result(i,1,:)=color_level(result_indice(i),:);
end
result=reshape(result,row,col,3);
figure(2),imshow(result);
figure(3),plot(E_all);
toc;
