本文介绍了多相信道化接收机的工作流程，包括数字中频信号的处理、数字下变频、信道划分以及低通滤波器的设计。通过Matlab仿真展示了信号在各个处理阶段的变化，并探讨了如何通过信道化将感兴趣的频段分成多个通道，有效地降低采样率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

最近在做一个多相信道化接收机，实现的功能是把 $BW=25MHz@75MHz$ 的中频信号，用 $f_s=100MSaps$ 的采样频率采样，再对数字中频信号做数字下变频，然后对下变频后的基带信号做信道划分，总共分16个信道。

首先是 $BW=25MHz@75MHz$ 的模拟中频信号被 $f_s=100MSaps$ 采样后的数字中频信号为 $BW=25MHz@25MHz$ ，这是由于带通采样定理决定的，在此不再详述。从这个数字中频信号开始，我开始仔细介绍整个信号处理流程。

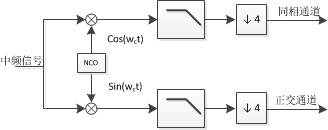

为了方便介绍，我假设数字中频信号为 $BW=25MHz@25MHz$ ，持续时间 $T=2.6ms$ 的Chirp信号，采样率 $f_s=100MSaps$ 。首先要做的就是数字下变频，也就是说把中频信号做IQ调制。其信号流程图如下所示。

NCO就是本振，左半部分就是做频移。还记得傅里叶变换的频移性质吧，也就是假设 $f(t)\leftrightarrow F(w)$ 互为傅里叶变换对，在时域乘以 $e^{-jw_{c}t}$ 后的傅里叶变换，对应的频域为 $F(w-w_{c})$ 。对于上述框图中频移部分就是应用了傅里叶变换的这个性质。乘以 $e^{-jw_{c}t}$ 就等于乘以 $cos(w_{c}t)-jsin(w_{c}t)$ ，因此把复数乘变成两个通道分别乘以
