20210413 -

0. 引言

最近在用latex写论文，这种半路出家的，很多内容都要现场查。没办法，谁让平时用的少呢。本篇文章针对的内容是放置子图，也就是在文章中放置多个图片，这几个图片本质上同属于一个大图片，假设是3个，那就是3个子图，横向分布在这一行。

昨天虽然查了不少内容，但是最后很多都不适用，大致的语法结构都明白，就是有些细节的控制总不是很理解。本篇文章中来简单记录下这个过程。

1. 解决过程

1.1 入手方案

本部分内容来源于Overleaf的官方文档[1]，介绍还算详细，先上代码。

\usepackage{caption}
\usepackage{subcaption}

\begin{figure}
     \centering
     \begin{subfigure}[b]{0.3\textwidth}
         \centering
         \includegraphics[width=\textwidth]{graph1}
         \caption{$y=x$}
         \label{fig:y equals x}
     \end{subfigure}
     \hfill
     \begin{subfigure}[b]{0.3\textwidth}
         \centering
         \includegraphics[width=\textwidth]{graph2}
         \caption{$y=3sinx$}
         \label{fig:three sin x}
     \end{subfigure}
     \hfill
     \begin{subfigure}[b]{0.3\textwidth}
         \centering
         \includegraphics[width=\textwidth]{graph3}
         \caption{$y=5/x$}
         \label{fig:five over x}
     \end{subfigure}
        \caption{Three simple graphs}
        \label{fig:three graphs}
\end{figure}

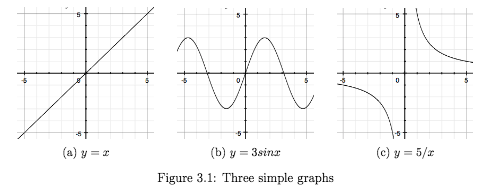

上述代码能够达到的效果如下所示。
在这里插入图片描述
上面这个图片，也就是我想要的结果，那么针对代码部分分别进行记录。
1）加载库
虽然上面代码用了两个，但是实际使用时，仅仅使用subcaption也是可以的。
2）子图环境
子图环境部分是最重要的，与单个图片加载环境不同，参考很多文章的时候，也正是因为这些部分不是很理解，所以用起来也不怎么对。

     \begin{subfigure}[b]{0.3\textwidth}
         \centering
         \includegraphics[width=\textwidth]{graph1}
         \caption{$y=x$}
         \label{fig:y equals x}
     \end{subfigure}

这个控制符号[b]目前我也不太清楚到底是什么意思，感觉应该是跟ht一样的含义，但是botom的话，对于子图来说怎么个意思呢？不理解。
{0.3\textwidth}这句话是指设置每个子图的宽度是0.3\textwidth，也就是文档宽度的0.3。如果想让几个子图在同一样，那么必须保证他们的宽度和小于\textwidth；同时还要考虑图之间的间距。
width=\textwidth这句话就比较明显了，是为了指定子图的宽度大小，需要注意的是，这里就已经变成了前面的0.3\textwidth，因为环境被限制了。

3)连为一行
如果要是图片在一行，那么就需要在两个图片之间添加~或者\hfill这些命令是为了填充两个图片之间不换行，或者直接什么也不填，只要宽度够；如果要换行，留空一行即可。

上述代码理解了是什么意思，但是因为对于这个两个图片之间的间隔不满意，就继续去找了其他的内容。
（Overleaf的官网文档给出的示例非常不错，我已经多次从这个网站上找到了自己想要的答案）

1.2 进一步缩减横向空间

首先通过复习Latex中的长度信息[3]，然后在问答[2]中找到了答案。问答[2]提供了三种解决方案，最大的长度，等长，固定长度。本次使用固定长度来进行使用。

\centering
  \subcaptionbox{3a\label{fig3:a}}{\includegraphics[width=1.6in]{example-image-c}}\hspace{1em}%
  \subcaptionbox{3b\label{fig3:b}}{\includegraphics[width=1.6in]{example-image-c}}

插入的图片或者标题是什么可以不关注，只需要关注间隔部分，\hspace{1em}%，在长度信息[3]中可以看到，1em是在当前字体大小下，一个大写M占据的空间大小；但是即使是这样，这里的关键部分还是后面的这个%，去掉这个东西，或者把这部分内容换行，都不能实现比较小的间隔空间。

具体%是什么作用，总感觉[2]中说的不够清楚。
（暂时解决了问题，那么就先继续工作为重）
