一、从零写USB摄像头驱动—分析描述符
USB设备插入电脑后，电脑上就会相应的显示其是某种设备（U盘，摄像头，信号采集卡等等），表明这些设备“身份”的就叫做设备描述符（就是一些格式化的数据）。操作系统通过底层的USB总线驱动程序就访问/读取这些描述符信息。
上图是USB设备通用的描述符j结构，对于USB摄像头，其中会有一些自己定义的描述符（主要指摄像头中用于控制和传输数据的接口描述符）。
注意：这些USB设备的描述符在USB设备接入的时候由USB总线驱动程序全部读取出来存放到了内存中，因此可以直接引用它们。
USB摄像头的描述符：
现在首先开始搭建UVC驱动程序的框架结构：
UVC驱动程序以USB设备驱动程序为基础：接上usb设备后，USB设备驱动程序会在usb_driver结构体–>id_table中查找是否能够支持该设备，如果可以，就调用其中的probe函数进行下一步操作：
id_table：表示该usb设备驱动程序所能支持的USB设备。
在uvc_driver.c文件中定义了id_table，首先是针对一些特定厂家的，最后有关于UVC通用类的设备的id_table：
这里的通用表示：如果接入的usb设备接口信息满足 USB_INTERFACE_INFO(USB_CLASS_VIDEO, 1, 0) 的条件，就可以支持。详细解读：
bInterfaceClass接口类为：USB_CLASS_VIDEO
bInterfaceSubClass接口子类为：1
bInterfaceProtocol接口协议为：0
查阅UVC规范：
发现这里是“1”，表示子类为视频控制接口 VideoControl Interface ，没有规定视频数据流接口（VideoStreaming Interface）的原因是VC Interface和VS Interface 是配对的，且每一个VS Interface 都从属于一个VC Interface，因此找到了VC Interface就可以找到对应的VS Interface。
也可以加入VS Interface：

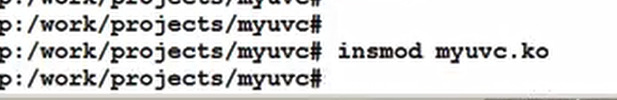

写好后编译装载驱动程序：
发现probe函数被调用了两次，是因为USB摄像头中有两个接口（VC和VS）。
使用 lsusb 工具可以将USB设备的详细信息打印出来，因此分析该工具的源码可以帮助我们打印描述符信息：
lsusb.c:
main
dumpdev
dump_device
dump_config
for (i = 0 ; i < config->bNumInterfaces ; i++) //一个配置下可能有多个接口Interfaces，将多个接口的描述符都打印出来
dump_interface(dev, &config->interface[i]);
for (i = 0; i < interface->num_altsetting; i++) //一个接口中又可能有多个设置altsetting，将多个设置描述符打印出来
dump_altsetting(dev, &interface->altsetting[i]);
可以结合图2-2和UVC 1.5 Class specification文档来一个一个分析USB摄像头的描述符信息。
1. 打印出了设备描述符和配置描述符：
这些描述符被usb总线驱动程序读取出来以后都保存在内存里，可以随时取出打印出来。
只有一个设备和一个配置描述符：
2. IAD：接口联合体描述符：
一个usb摄像头有可能有不同的接口（VideoControl 接口、VideoStreaming接口），IAD描述符中就讲解这些接口。
3. 接口描述符usb_host_interface desc ：
probe函数的参数就有接口，如果这个接口能够被struct usb_driver myuvc_driver 所支持（和id_table中的项匹配），那么它就会作为一个参数传入probe函数，因此就可以直接使用该参数。
另外，一个接口可能有多种设置，正在使用的设置就在cur_altsetting 中。
在lsusb源码中也有体现：对于每一个配置中的每一个接口，打印接口中的设置参数：
1）VC 控制接口描述符：只有一个设置

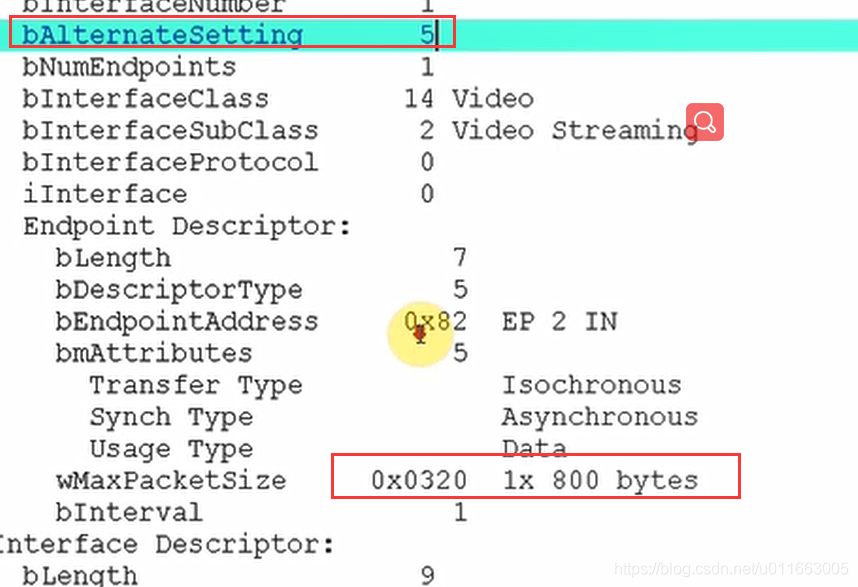

2）VS 视频流接口描述符：共有13个设置

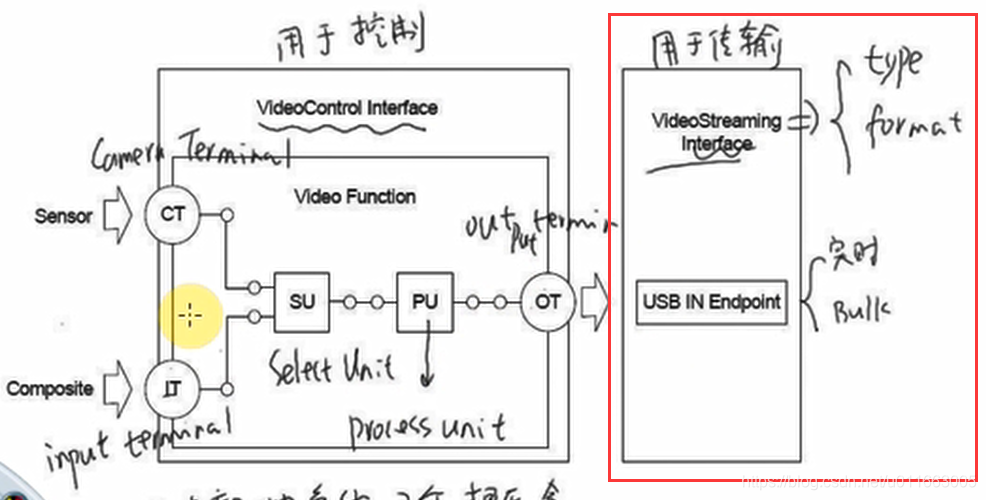

灰色框表示的是UVC规范自己定义的描述符
这些自定义的描述符都存在哪里呢？
–>所有那些UVC规范中所定义的描述符都存在一个buffer中：
VideoControl Interface的自定义描述符:
extra buffer of interface 0:
extra desc 0: 0d 24 01 00 01 4d 00 80 c3 c9 01 01 01
VC_HEADER
extra desc 1: 12 24 02 01 01 02 00 00 00 00 00 00 00 00 03 0e 00 00
VC_INPUT_TERMINAL ID
extra desc 2: 09 24 03 02 01 01 00 04 00
VC_OUTPUT_TERMINAL ID wTerminalType bAssocTerminal bSourceID
extra desc 3: 0b 24 05 03 01 00 00 02 7f 14 00

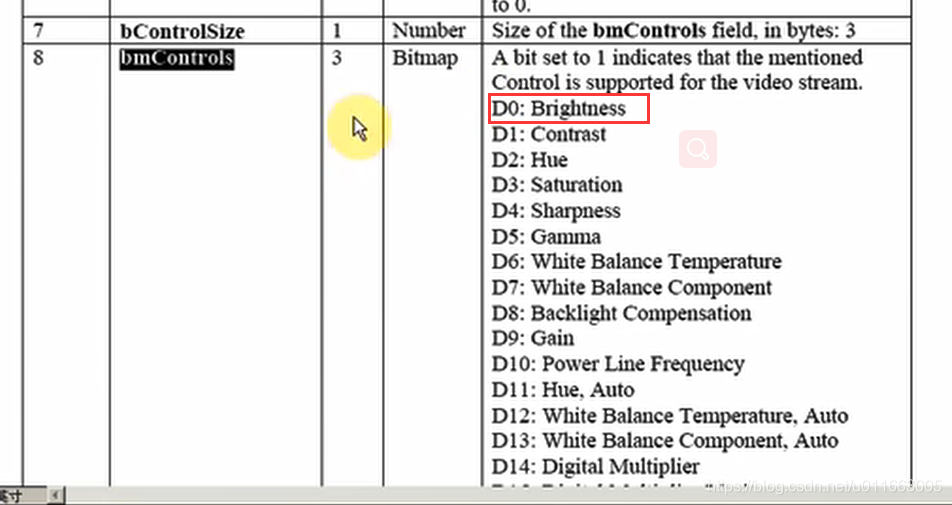

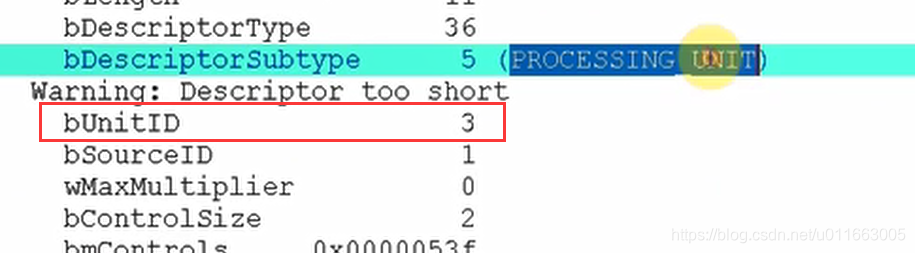

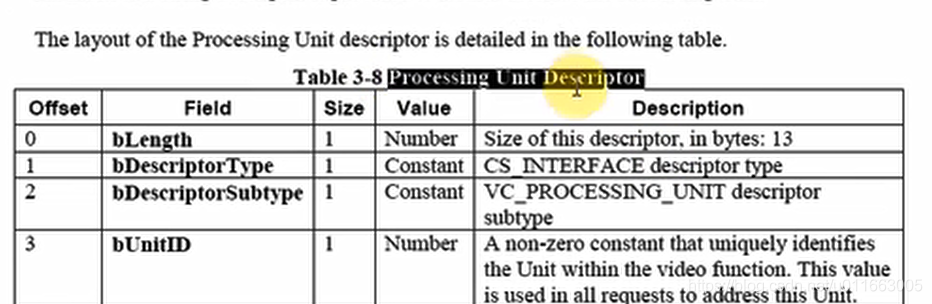

VC_PROCESSING_UNIT ID bSourceID wMaxMultiplier bControlSize bmControls
extra desc 4: 1a 24 06 04 ad cc b1 c2 f6 ab b8 48 8e 37 32 d4 f3 a3 fe ec 08 01 03 01 3f 00
VC_EXTENSION_UNIT ID GUID bNumControls bNrInPins baSourceID
IT(01) ===> PU(03) ===> EU(04) ===> OT(02)
这里还有一个问题，这些功能组件（IT、PU、EU、OT）是怎么联系起来的呢？
以PU为例：PU的描述符中有一个SourceID，表示PU组件的数据来源，查看读取到的描述符信息，发现我们摄像头中PU的数据来源是01，正好是IT的UnitID值。
第一个字节表示描述符的长度；
第二个字节表示：这里的类自定义接口的宏 CS_INTERFACE 在这里都一样：均为0x24；
第三个字节表示自定义描述符的子类型，对于VC接口中不同的实体（entity，CT、PU、IT、OT、ST）都有不同的值对应：
VC_DESCRIPTOR_UNDEFINED 0x00
VC_HEADER 0x01
VC_INPUT_TERMINAL 0x02
VC_OUTPUT_TERMINAL 0x03
VC_SELECTOR_UNIT 0x04
VC_PROCESSING_UNIT 0x05
VC_EXTENSION_UNIT 0x06
VC_ENCODING_UNIT 0x07
VideoStreaming Interface的自定义描述符:
extra buffer of interface 1:

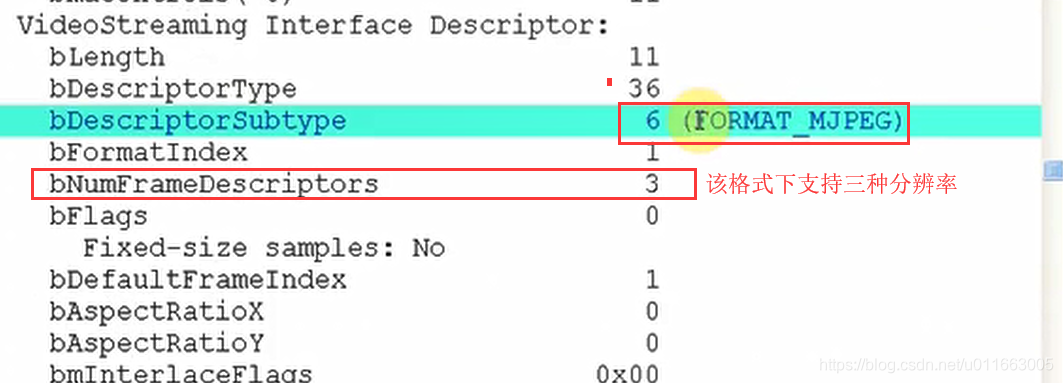

extra desc 0: 0e 24 01 01 df 00 81 00 02 02 01 01 01 00
VS_INPUT_HEADER bNumFormats
extra desc 1: 1b 24 04 01 05 59 55 59 32 00 00 10 00 80 00 00 aa 00 38 9b 71 10 01 00 00 00 00
VS_FORMAT_UNCOMPRESSED bFormatIndex bNumFrameDescriptors GUID bBitsPerPixel

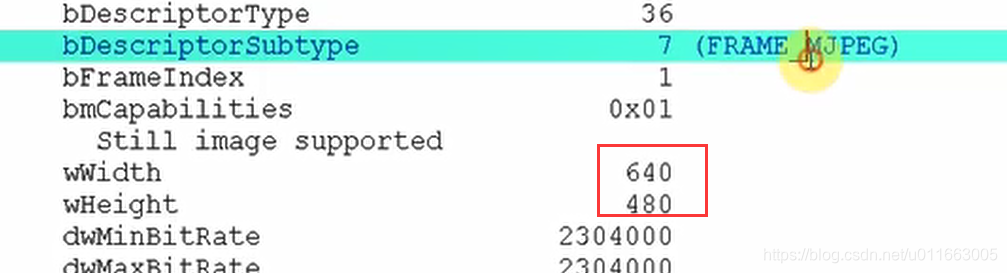

extra desc 2: 1e 24 05 01 00 80 02 e0 01 00 00 ca 08 00 00 ca 08 00 60 09 00 15 16 05 00 01 15 16 05 00
VS_FRAME_UNCOMPRESSED bFrameIndex bmCapabilities wWidth wHeight

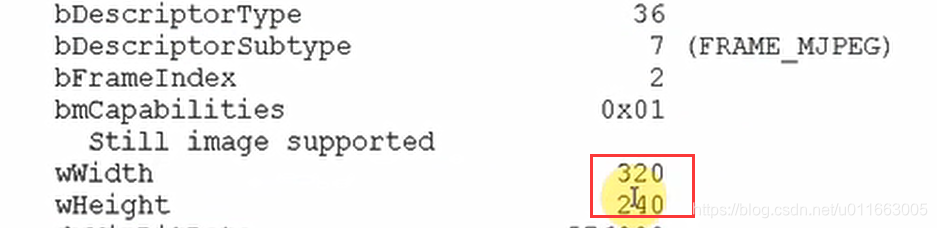

640x480
extra desc 3: 1e 24 05 02 00 60 01 20 01 00 80 e6 02 00 80 e6 02 00 18 03 00 15 16 05 00 01 15 16 05 00
VS_FRAME_UNCOMPRESSED
extra desc 4: 1e 24 05 03 00 40 01 f0 00 00 80 32 02 00 80 32 02 00 58 02 00 15 16 05 00 01 15 16 05 00
extra desc 5: 1e 24 05 04 00 b0 00 90 00 00 a0 b9 00 00 a0 b9 00 00 c6 00 00 15 16 05 00 01 15 16 05 00
extra desc 6: 1e 24 05 05 00 a0 00 78 00 00 a0 8c 00 00 a0 8c 00 00 96 00 00 15 16 05 00 01 15 16 05 00
extra desc 7: 1a 24 03 00 05 80 02 e0 01 60 01 20 01 40 01 f0 00 b0 00 90 00 a0 00 78 00 00
VS_STILL_IMAGE_FRAME
extra desc 8: 06 24 0d 01 01 04
注意：这里需要注意的是，一个摄像头可能支持多种格式FORMAT，每一种格式下又可能出现多种分辨率FRAME。
VS_INPUT_HEADER 0x01
VS_STILL_IMAGE_FRAME 0x03
VS_FORMAT_UNCOMPRESSED 0x04
VS_FRAME_UNCOMPRESSED 0x05

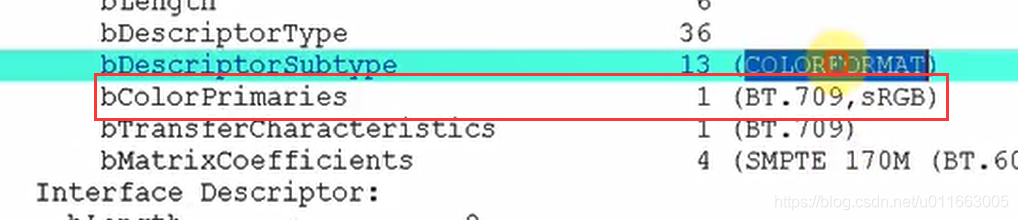

VS_COLORFORMAT 0x0D

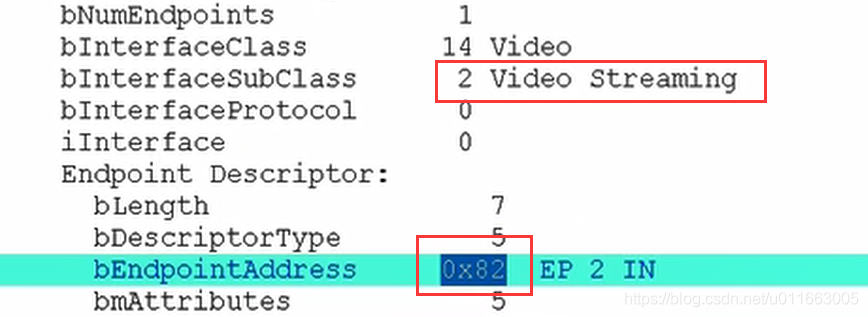

4. Interrupt_Endpoint 端点描述符：
总结：从描述符的分析中我们可以知道：
1）该USB摄像头的厂家ID、支持的协议、电源参数等硬件信息
2）支持哪些格式，哪些分辨率等等信息，并且是否支持调整亮度等等功能。
二、从零写USB摄像头驱动—实现数据传输_框架
※ 补充内容：
为了避免每次使用dmesg命令去查看内核的打印信息，用以下方法解决：
A.设置ubuntu让它从串口0输出printk信息
a. 设置vmware添加serial port, 使用文件作为串口
b. 启动ubuntu，修改/etc/default/grub
GRUB_CMDLINE_LINUX_DEFAULT=""
GRUB_CMDLINE_LINUX=“console=tty0 console=ttyS0,115200n8”
sudo update-grub
sudo reboot
c. ubuntu禁止root用户登录
先修改root密码: sudo passwd root
然后执行"su root"就可以用root登录了

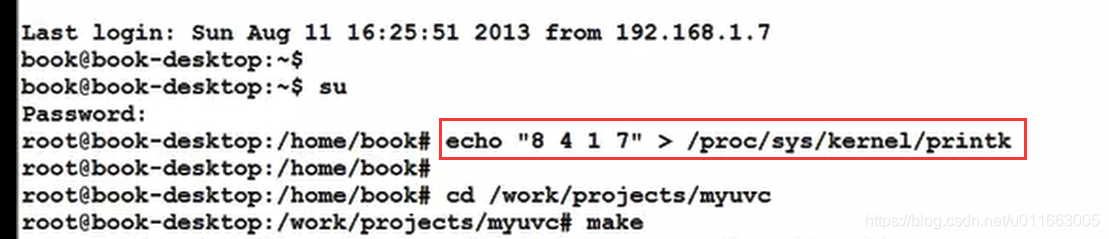

d. echo “8 4 1 7” > /proc/sys/kernel/printk
再次重启后，只要执行这2个命令就可以：
su root
echo “8 4 1 7” > /proc/sys/kernel/printk
按照以上设置后就可以在文件中实时看到内核的打印信息了。
1. 总体框架
1.构造一个usb_driver
2.设置
probe:
2.1. 分配video_device:video_device_alloc
2.2. 设置
.fops
.ioctl_ops (里面需要设置11项)
如果要用内核提供的缓冲区操作函数，还需要构造一个videobuf_queue_ops
2.3. 注册: video_register_device
id_table: 表示支持哪些USB设备
3.注册： usb_register
具体代码仿照之前写的 myvivi.c 来进行：
三、从零写USB摄像头驱动—实现数据传输_简单函数
编写的顺序与上一节框架中讲解的函数调用顺序一致。

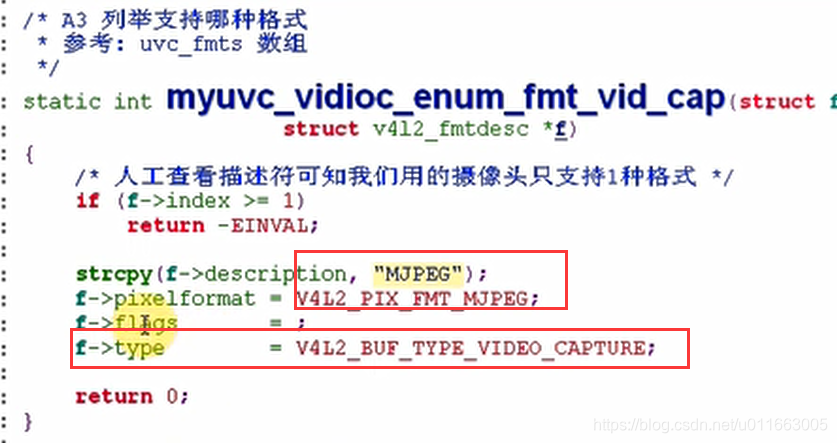

A3 列举支持哪种格式
/* A3 列举支持哪种格式
* 参考: uvc_fmts 数组
*/
static int myuvc_vidioc_enum_fmt_vid_cap(struct file *file, void *priv,
struct v4l2_fmtdesc *f)
{
/* 人工查看描述符可知我们用的摄像头只支持1种格式 */
if (f->index >= 1)
return -EINVAL;
/* 支持什么格式呢?
* 查看VideoStreaming Interface的描述符,
* 得到GUID为"59 55 59 32 00 00 10 00 80 00 00 aa 00 38 9b 71"
*/
strcpy(f->description, "4:2:2, packed, YUYV");
f->pixelformat = V4L2_PIX_FMT_YUYV;
return 0;
}
/* A4 返回当前所使用的格式 */
static int myuvc_vidioc_g_fmt_vid_cap(struct file *file, void *priv,
struct v4l2_format *f)
{
memcpy(f, &myuvc_format, sizeof(myuvc_format));
return (0);
}
A5 测试驱动程序是否支持某种格式, 并强制设置该格式
/* A5 测试驱动程序是否支持某种格式, 强制设置该格式
* 参考: uvc_v4l2_try_format
* myvivi_vidioc_try_fmt_vid_cap
*/
static int myuvc_vidioc_try_fmt_vid_cap(struct file *file, void *priv,
struct v4l2_format *f)
{
if (f->type != V4L2_BUF_TYPE_VIDEO_CAPTURE)
{

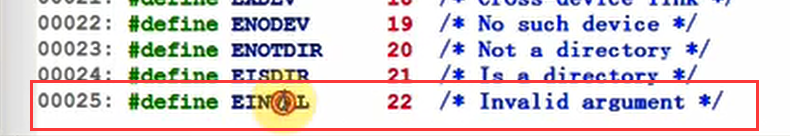

return -EINVAL;
}
if (f->fmt.pix.pixelformat != V4L2_PIX_FMT_YUYV)
return -EINVAL;

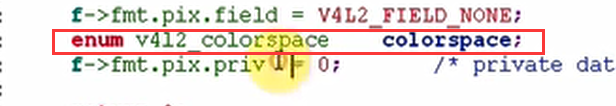

/* 调整format的width, height,
* 计算bytesperline, sizeimage
*/

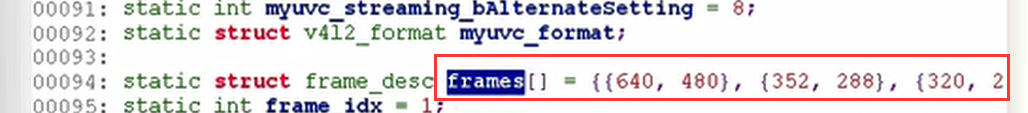

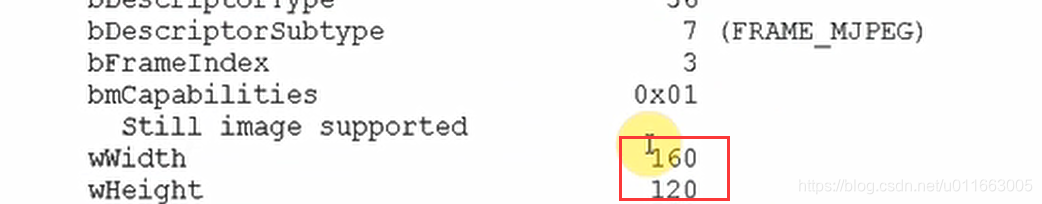

/* 人工查看描述符, 确定支持哪几种分辨率 */
f->fmt.pix.width = frames[frame_idx].width;
f->fmt.pix.height = frames[frame_idx].height;
f->fmt.pix.bytesperline =
(f->fmt.pix.width * bBitsPerPixel) >> 3;

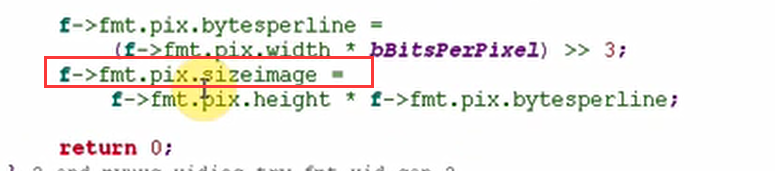

f->fmt.pix.sizeimage =
f->fmt.pix.height * f->fmt.pix.bytesperline;
return 0;
}

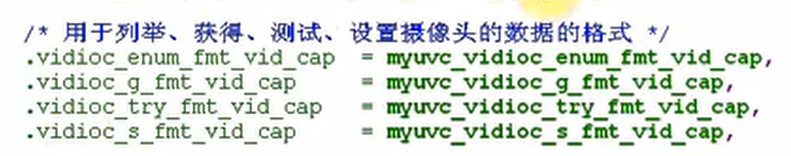

设置参数：
/* A6 参考 myvivi_vidioc_s_fmt_vid_cap */
static int myuvc_vidioc_s_fmt_vid_cap(struct file *file, void *priv,
struct v4l2_format *f)
{
int ret = myuvc_vidioc_try_fmt_vid_cap(file, NULL, f);
if (ret < 0)
return ret;
memcpy(&myuvc_format, f, sizeof(myuvc_format));
return 0;
}
A7 APP调用该ioctl让驱动程序分配若干个缓存, APP将从这些缓存中读到视频数据
/* A7 APP调用该ioctl让驱动程序分配若干个缓存, APP将从这些缓存中读到视频数据
* 参考: uvc_alloc_buffers
*/

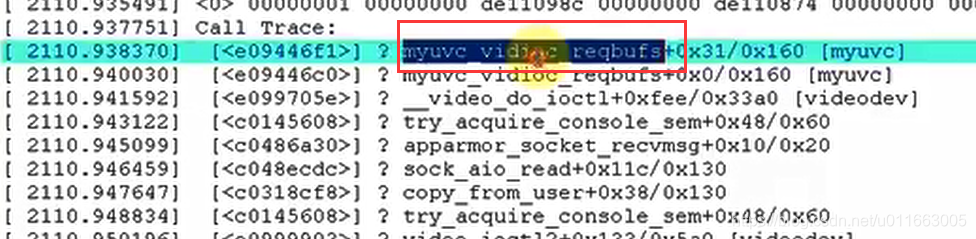

static int myuvc_vidioc_reqbufs(struct file *file, void *priv,
struct v4l2_requestbuffers *p)
{
int nbuffers = p->count;
int bufsize = PAGE_ALIGN(myuvc_format.fmt.pix.sizeimage);
unsigned int i;
void *mem = NULL;
int ret;

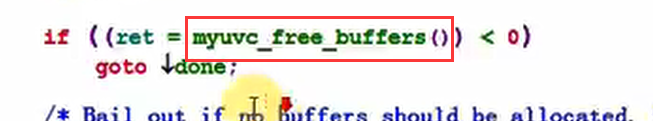

if ((ret = myuvc_free_buffers()) < 0)
goto done;
/* Bail out if no buffers should be allocated. */
if (nbuffers == 0)
goto done;
/* Decrement the number of buffers until allocation succeeds. */

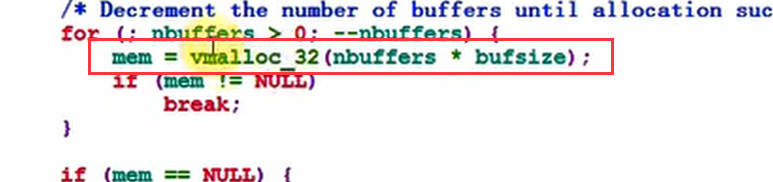

for (; nbuffers > 0; --nbuffers) {

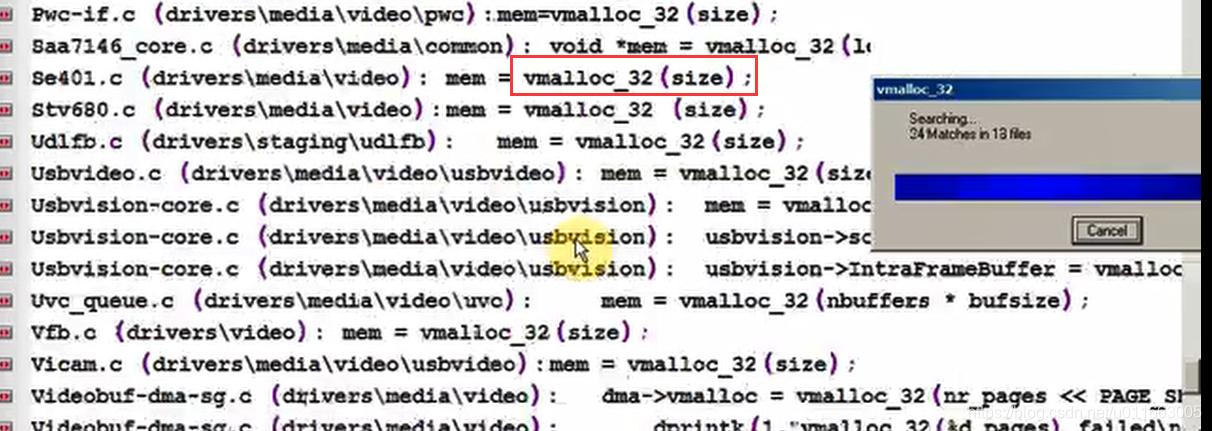

mem = vmalloc_32(nbuffers * bufsize);
if (mem != NULL)
break;
}
if (mem == NULL) {
ret = -ENOMEM;
goto done;
}

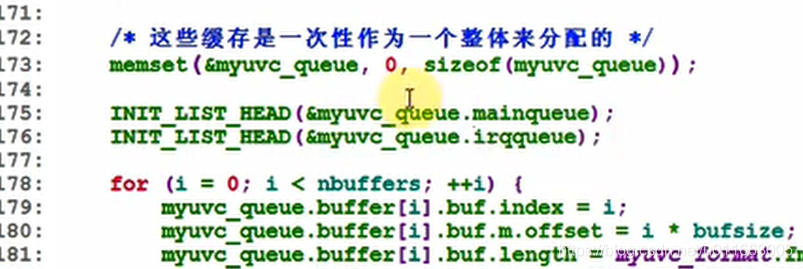

/* 这些缓存是一次性作为一个整体来分配的 */
memset(&myuvc_queue, 0, sizeof(myuvc_queue));
INIT_LIST_HEAD(&myuvc_queue.mainqueue);
INIT_LIST_HEAD(&myuvc_queue.irqqueue);
for (i = 0; i < nbuffers; ++i) {
myuvc_queue.buffer[i].buf.index = i;
myuvc_queue.buffer[i].buf.m.offset = i * bufsize; //其中每一个buffer的偏移地址
myuvc_queue.buffer[i].buf.length = myuvc_format.fmt.pix.sizeimage;
myuvc_queue.buffer[i].buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
myuvc_queue.buffer[i].buf.sequence = 0;
myuvc_queue.buffer[i].buf.field = V4L2_FIELD_NONE;
myuvc_queue.buffer[i].buf.memory = V4L2_MEMORY_MMAP;
myuvc_queue.buffer[i].buf.flags = 0;
myuvc_queue.buffer[i].state = VIDEOBUF_IDLE;
init_waitqueue_head(&myuvc_queue.buffer[i].wait);
}
myuvc_queue.mem = mem; // 一整块buffer的起始地址
myuvc_queue.count = nbuffers;
myuvc_queue.buf_size = bufsize;
ret = nbuffers;
done:
return ret;
}
A8 查询缓存状态, 比如地址信息(APP可以用mmap进行映射)

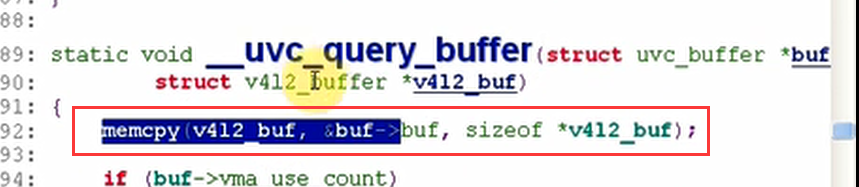

/* A8 查询缓存状态, 比如地址信息(APP可以用mmap进行映射)
* 参考 uvc_query_buffer
*/
static int myuvc_vidioc_querybuf(struct file *file, void *priv, struct v4l2_buffer *v4l2_buf)
{
int ret = 0;
if (v4l2_buf->index >= myuvc_queue.count) {
ret = -EINVAL;
goto done;
}
memcpy(v4l2_buf, &myuvc_queue.buffer[v4l2_buf->index].buf, sizeof(*v4l2_buf));
/* 更新flags */
if (myuvc_queue.buffer[v4l2_buf->index].vma_use_count)
v4l2_buf->flags |= V4L2_BUF_FLAG_MAPPED;
switch (myuvc_queue.buffer[v4l2_buf->index].state) {
case VIDEOBUF_ERROR:
case VIDEOBUF_DONE:
v4l2_buf->flags |= V4L2_BUF_FLAG_DONE;
break;
case VIDEOBUF_QUEUED:
case VIDEOBUF_ACTIVE:
v4l2_buf->flags |= V4L2_BUF_FLAG_QUEUED;
break;
case VIDEOBUF_IDLE:
default:
break;
}
done:
return ret;
}
A10 把缓冲区放入队列, 底层的硬件操作函数将会把数据放入这个队列的缓存**
/* 参考: uvc_queue_buffer
*/

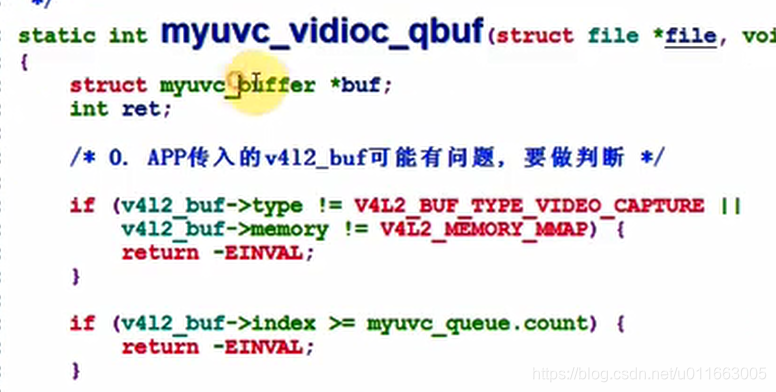

static int myuvc_vidioc_qbuf(struct file *file, void *priv, struct v4l2_buffer *v4l2_buf)
{
struct myuvc_buffer *buf;
int ret;
/* 0. APP传入的v4l2_buf可能有问题, 要做判断 */
if (v4l2_buf->type != V4L2_BUF_TYPE_VIDEO_CAPTURE ||
v4l2_buf->memory != V4L2_MEMORY_MMAP) {
return -EINVAL;
}
if (v4l2_buf->index >= myuvc_queue.count) {
return -EINVAL;
}
buf = &myuvc_queue.buffer[v4l2_buf->index];
if (buf->state != VIDEOBUF_IDLE) {
return -EINVAL;
}

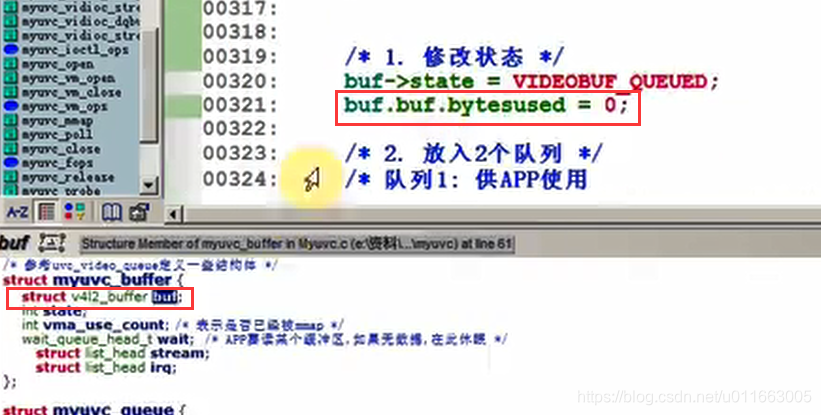

/* 1. 修改状态 */
buf->state = VIDEOBUF_QUEUED;
buf->buf.bytesused = 0;
/* 2. 放入2个队列 */
/* 队列1: 供APP使用
* 当缓冲区没有数据时,放入mainqueue队列
* 当缓冲区有数据时, APP从mainqueue队列中取出
*/
list_add_tail(&buf->stream, &myuvc_queue.mainqueue);
/* 队列2: 供产生数据的函数使用
* 当采集到数据时,从irqqueue队列中取出第1个缓冲区,存入数据
*/
list_add_tail(&buf->irq, &myuvc_queue.irqqueue);
return 0;
}

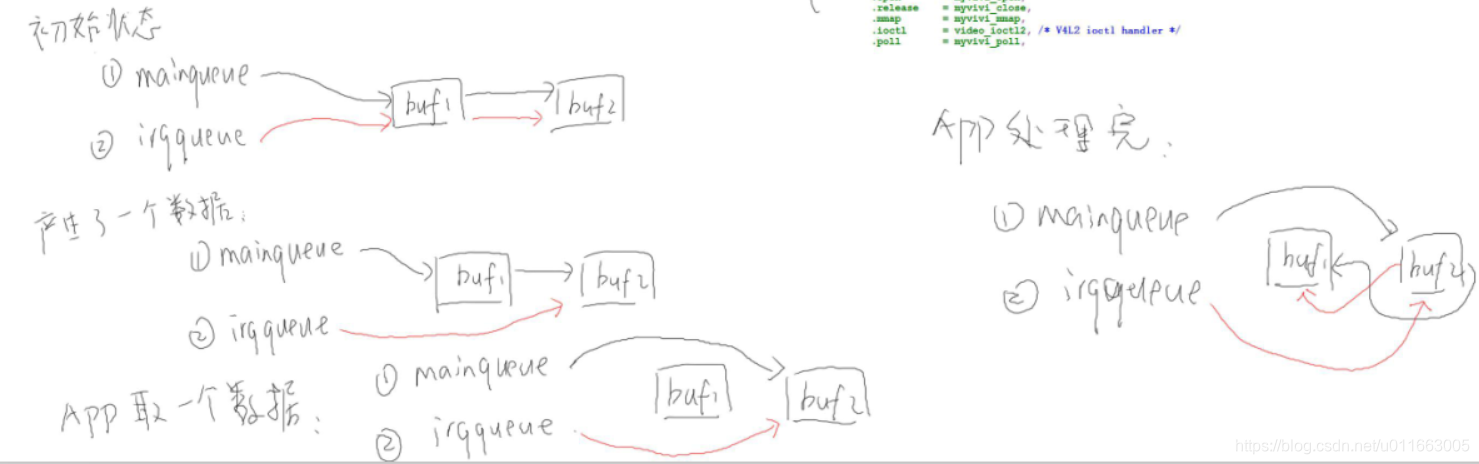

图解：

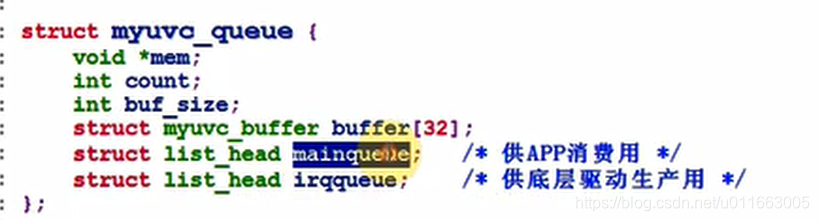

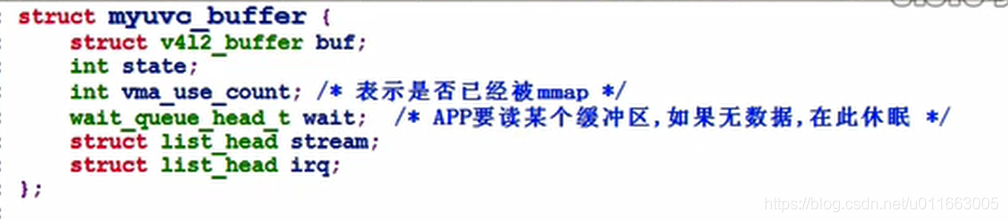

定义这两个队列：
添加队列节点：
初始化：

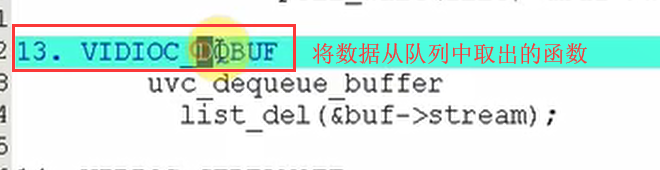

A13 APP通过poll/select确定有数据后, 把缓存从队列中取出来

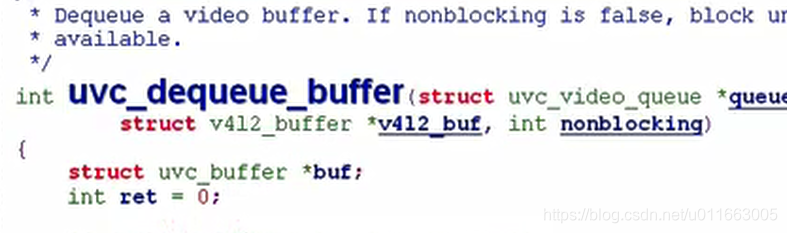

/* 参考: uvc_dequeue_buffer */

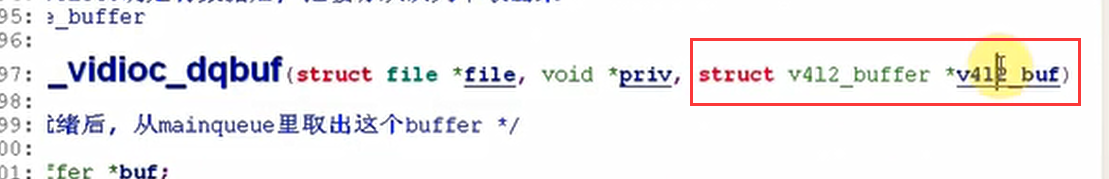

static int myuvc_vidioc_dqbuf(struct file *file, void *priv, struct v4l2_buffer *v4l2_buf)
{
/* APP发现数据就绪后, 从mainqueue里取出这个buffer */
struct myuvc_buffer *buf;
int ret = 0;
if (list_empty(&myuvc_queue.mainqueue)) {
ret = -EINVAL;
goto done;
}
buf = list_first_entry(&myuvc_queue.mainqueue, struct myuvc_buffer, stream);
switch (buf->state) {
case VIDEOBUF_ERROR:
ret = -EIO;
case VIDEOBUF_DONE:
buf->state = VIDEOBUF_IDLE;
break;
case VIDEOBUF_IDLE:
case VIDEOBUF_QUEUED:
case VIDEOBUF_ACTIVE:
default:
ret = -EINVAL;
goto done;
}
list_del(&buf->stream); //直接将有数据的buf从队列中删除
done:
return ret;
}
接下来进行启动streamon 操作(最复杂)**
/* A11 启动传输 */
参考: uvc_video_enable(video, 1):
uvc_commit_video
uvc_init_video
static int myuvc_vidioc_streamon(struct file *file, void *priv, enum v4l2_buf_type i)
{
int ret;
/* 1. 向USB摄像头设置参数: 比如使用哪个format, 使用这个format下的哪个frame(分辨率)
* 参考: uvc_set_video_ctrl / uvc_get_video_ctrl
* 1.1 根据一个结构体uvc_streaming_control设置数据包: 可以手工设置,也可以发起一个usb传输，从usb设备上读出后再修改
* 1.2 调用usb_control_msg发出数据包
*/
/* a. 测试参数 */
ret = myuvc_try_streaming_params(&myuvc_params);
printk("myuvc_try_streaming_params ret = %d\n", ret);
/* b. 取出参数， 在测试参数和设置参数之间必须加入获取参数的步骤，否则会设置不成功*/
ret = myuvc_get_streaming_params(&myuvc_params);
printk("myuvc_get_streaming_params ret = %d\n", ret);
/* c. 设置参数 */
ret = myuvc_set_streaming_params(&myuvc_params);
printk("myuvc_set_streaming_params ret = %d\n", ret);
myuvc_print_streaming_params(&myuvc_params);

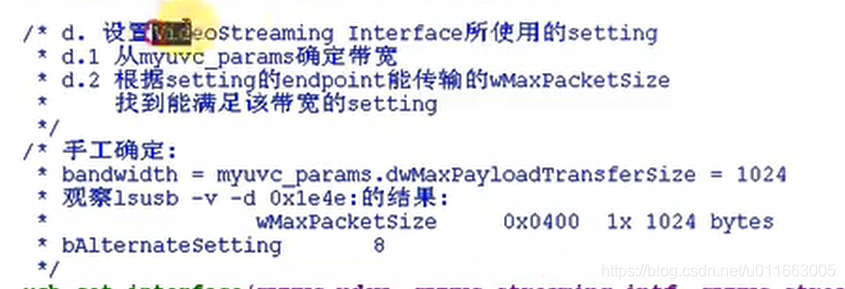

/* d. 设置VideoStreaming Interface所使用的setting
* d.1 从myuvc_params确定带宽
* d.2 根据setting的endpoint能传输的wMaxPacketSize
* 找到能满足该带宽的setting
*/
/* 手工确定:
* bandwidth = myuvc_params.dwMaxPayloadTransferSize = 1024
*
* 观察lsusb -v -d 0x1e4e:的结果:
* wMaxPacketSize 0x0400 1x 1024 bytes
*
* bAlternateSetting 8
*/
usb_set_interface(myuvc_udev, myuvc_streaming_intf, myuvc_streaming_bAlternateSetting);

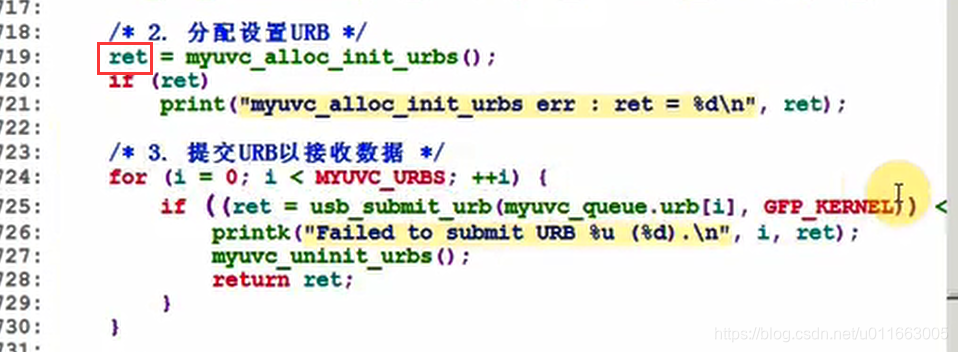

/* 2. 分配设置URB */
ret = myuvc_alloc_init_urbs();
if (ret)
printk("myuvc_alloc_init_urbs err : ret = %d\n", ret);
/* 3. 提交URB以接收数据：有很多个urb需要全部提交上去 */
/* 仿照uvc_init_video */
for (i = 0; i < MYUVC_URBS; ++i) {
if ((ret = usb_submit_urb(myuvc_queue.urb[i], GFP_KERNEL)) < 0) {
printk("Failed to submit URB %u (%d).\n", i, ret);
myuvc_uninit_urbs();
return ret;
}
}
return 0;
}
三、从零写USB摄像头驱动—实现数据传输_设置参数
1）编写取出（获得）参数的函数myuvc_get_streaming_params
/* 参考: uvc_get_video_ctrl
(ret = uvc_get_video_ctrl(video, probe, 1, GET_CUR))
static int uvc_get_video_ctrl(struct uvc_video_device *video,
struct uvc_streaming_control *ctrl, int probe, __u8 query)
*/
static int myuvc_get_streaming_params(struct myuvc_streaming_control *ctrl)
{
__u8 *data;
__u16 size;
int ret;
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
size = uvc_version >= 0x0110 ? 34 : 26;
data = kmalloc(size, GFP_KERNEL);
if (data == NULL)
return -ENOMEM;
pipe = (GET_CUR & 0x80) ? usb_rcvctrlpipe(myuvc_udev, 0)
: usb_sndctrlpipe(myuvc_udev, 0);
type |= (GET_CUR & 0x80) ? USB_DIR_IN : USB_DIR_OUT;
ret = usb_control_msg(myuvc_udev, pipe, GET_CUR, type, VS_PROBE_CONTROL << 8,
0 << 8 | myuvc_streaming_intf, data, size, 5000);
if (ret < 0)
goto done;
ctrl->bmHint = le16_to_cpup((__le16 *)&data[0]);
ctrl->bFormatIndex = data[2];
ctrl->bFrameIndex = data[3];
ctrl->dwFrameInterval = le32_to_cpup((__le32 *)&data[4]);
ctrl->wKeyFrameRate = le16_to_cpup((__le16 *)&data[8]);
ctrl->wPFrameRate = le16_to_cpup((__le16 *)&data[10]);
ctrl->wCompQuality = le16_to_cpup((__le16 *)&data[12]);
ctrl->wCompWindowSize = le16_to_cpup((__le16 *)&data[14]);
ctrl->wDelay = le16_to_cpup((__le16 *)&data[16]);
ctrl->dwMaxVideoFrameSize = get_unaligned_le32(&data[18]);
ctrl->dwMaxPayloadTransferSize = get_unaligned_le32(&data[22]);
if (size == 34) {
ctrl->dwClockFrequency = get_unaligned_le32(&data[26]);
ctrl->bmFramingInfo = data[30];
ctrl->bPreferedVersion = data[31];
ctrl->bMinVersion = data[32];
ctrl->bMaxVersion = data[33];
} else {
//ctrl->dwClockFrequency = video->dev->clock_frequency;
ctrl->bmFramingInfo = 0;
ctrl->bPreferedVersion = 0;
ctrl->bMinVersion = 0;
ctrl->bMaxVersion = 0;
}
done:
kfree(data);
return (ret < 0) ? ret : 0;
}
2）编写打印参数的函数myuvc_print_streaming_params
static void myuvc_print_streaming_params(struct myuvc_streaming_control *ctrl)
{
printk("video params:\n");
printk("bmHint = %d\n", ctrl->bmHint);
printk("bFormatIndex = %d\n", ctrl->bFormatIndex);
printk("bFrameIndex = %d\n", ctrl->bFrameIndex);
printk("dwFrameInterval = %d\n", ctrl->dwFrameInterval);
printk("wKeyFrameRate = %d\n", ctrl->wKeyFrameRate);
printk("wPFrameRate = %d\n", ctrl->wPFrameRate);
printk("wCompQuality = %d\n", ctrl->wCompQuality);
printk("wCompWindowSize = %d\n", ctrl->wCompWindowSize);
printk("wDelay = %d\n", ctrl->wDelay);
printk("dwMaxVideoFrameSize = %d\n", ctrl->dwMaxVideoFrameSize);
printk("dwMaxPayloadTransferSize = %d\n", ctrl->dwMaxPayloadTransferSize);
printk("dwClockFrequency = %d\n", ctrl->dwClockFrequency);
printk("bmFramingInfo = %d\n", ctrl->bmFramingInfo);
printk("bPreferedVersion = %d\n", ctrl->bPreferedVersion);
printk("bMinVersion = %d\n", ctrl->bMinVersion);
printk("bMinVersion = %d\n", ctrl->bMinVersion);
}

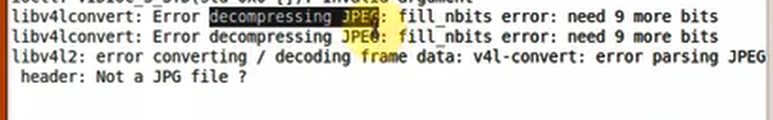

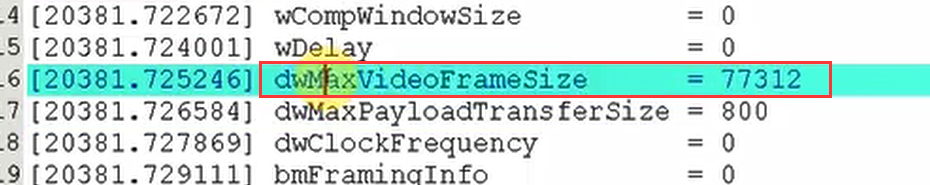

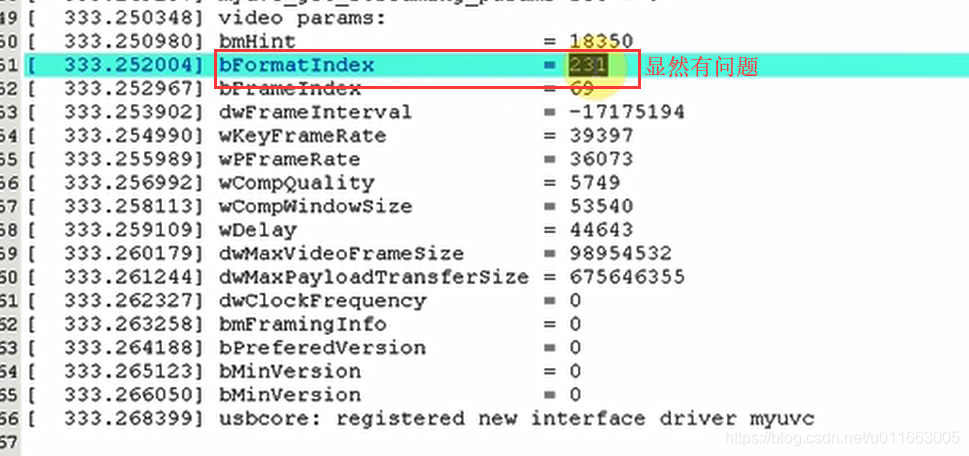

编译装载驱动后，从打印出的数据分析来看，还有很多问题：
3）编写测试参数的函数myuvc_try_streaming_params
协商过程：设置的参数能不能用，要先发给USB摄像头先确认能否使用，如果不能用，则再次修改发送。确认了之后才设置让摄像头工作与新参数下

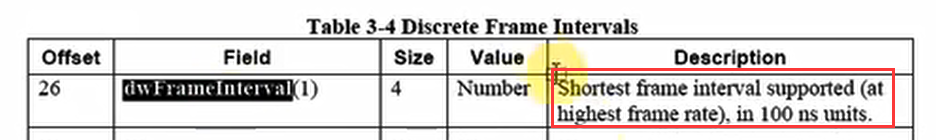

帧间隙：
/* 参考: uvc_v4l2_try_format ∕uvc_probe_video
* uvc_set_video_ctrl(video, probe, 1)
*/
static int myuvc_try_streaming_params(struct myuvc_streaming_control *ctrl)
{
__u8 *data;
__u16 size;
int ret;
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
memset(ctrl, 0, sizeof *ctrl);
ctrl->bmHint = 1; /* dwFrameInterval */
ctrl->bFormatIndex = 1;
ctrl->bFrameIndex = frame_idx + 1;
ctrl->dwFrameInterval = 333333;
size = uvc_version >= 0x0110 ? 34 : 26;
data = kzalloc(size, GFP_KERNEL);
if (data == NULL)
return -ENOMEM;
*(__le16 *)&data[0] = cpu_to_le16(ctrl->bmHint);
data[2] = ctrl->bFormatIndex;
data[3] = ctrl->bFrameIndex;
*(__le32 *)&data[4] = cpu_to_le32(ctrl->dwFrameInterval);
*(__le16 *)&data[8] = cpu_to_le16(ctrl->wKeyFrameRate);
*(__le16 *)&data[10] = cpu_to_le16(ctrl->wPFrameRate);
*(__le16 *)&data[12] = cpu_to_le16(ctrl->wCompQuality);
*(__le16 *)&data[14] = cpu_to_le16(ctrl->wCompWindowSize);
*(__le16 *)&data[16] = cpu_to_le16(ctrl->wDelay);
put_unaligned_le32(ctrl->dwMaxVideoFrameSize, &data[18]);
put_unaligned_le32(ctrl->dwMaxPayloadTransferSize, &data[22]);
if (size == 34) {
put_unaligned_le32(ctrl->dwClockFrequency, &data[26]);
data[30] = ctrl->bmFramingInfo;
data[31] = ctrl->bPreferedVersion;
data[32] = ctrl->bMinVersion;
data[33] = ctrl->bMaxVersion;
}
pipe = (SET_CUR & 0x80) ? usb_rcvctrlpipe(myuvc_udev, 0)
: usb_sndctrlpipe(myuvc_udev, 0);
type |= (SET_CUR & 0x80) ? USB_DIR_IN : USB_DIR_OUT;
ret = usb_control_msg(myuvc_udev, pipe, SET_CUR, type, VS_PROBE_CONTROL << 8,
0 << 8 | myuvc_streaming_intf, data, size, 5000);
kfree(data);
return (ret < 0) ? ret : 0;
}
4）编写设置参数的函数myuvc_set_streaming_params
写法跟测试参数的函数类似：
/* 参考: uvc_v4l2_try_format ∕uvc_probe_video
* uvc_set_video_ctrl(video, probe, 1)
*/
static int myuvc_set_streaming_params(struct myuvc_streaming_control *ctrl)
{
__u8 *data;
__u16 size;
int ret;
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
size = uvc_version >= 0x0110 ? 34 : 26;
data = kzalloc(size, GFP_KERNEL);
if (data == NULL)
return -ENOMEM;
*(__le16 *)&data[0] = cpu_to_le16(ctrl->bmHint);
data[2] = ctrl->bFormatIndex;
data[3] = ctrl->bFrameIndex;
*(__le32 *)&data[4] = cpu_to_le32(ctrl->dwFrameInterval);
*(__le16 *)&data[8] = cpu_to_le16(ctrl->wKeyFrameRate);
*(__le16 *)&data[10] = cpu_to_le16(ctrl->wPFrameRate);
*(__le16 *)&data[12] = cpu_to_le16(ctrl->wCompQuality);
*(__le16 *)&data[14] = cpu_to_le16(ctrl->wCompWindowSize);
*(__le16 *)&data[16] = cpu_to_le16(ctrl->wDelay);
put_unaligned_le32(ctrl->dwMaxVideoFrameSize, &data[18]);
put_unaligned_le32(ctrl->dwMaxPayloadTransferSize, &data[22]);
if (size == 34) {
put_unaligned_le32(ctrl->dwClockFrequency, &data[26]);
data[30] = ctrl->bmFramingInfo;
data[31] = ctrl->bPreferedVersion;
data[32] = ctrl->bMinVersion;
data[33] = ctrl->bMaxVersion;
}
pipe = (SET_CUR & 0x80) ? usb_rcvctrlpipe(myuvc_udev, 0)
: usb_sndctrlpipe(myuvc_udev, 0);
type |= (SET_CUR & 0x80) ? USB_DIR_IN : USB_DIR_OUT;
//之前是PROBE，现在是COMMIT
ret = usb_control_msg(myuvc_udev, pipe, SET_CUR, type, VS_COMMIT_CONTROL << 8,
0 << 8 | myuvc_streaming_intf, data, size, 5000);
kfree(data);
return (ret < 0) ? ret : 0;
}
编译装载后可以看到：
四、从零写USB摄像头驱动—实现数据传输_urb
1）首先写出urb初始化的函数：myuvc_alloc_init_urbs：分配设置urb
/* 参考: uvc_init_video_isoc */
static int myuvc_alloc_init_urbs(void)
{
u16 psize;
u32 size;
int npackets;
int i;
int j;
struct urb *urb;
psize = wMaxPacketSize; /* 实时传输端点一次能传输的最大字节数 */、
size = myuvc_params.dwMaxVideoFrameSize; /* 一帧数据的最大长度 */
npackets = DIV_ROUND_UP(size, psize);
if (npackets > 32)
npackets = 32;
size = myuvc_queue.urb_size = psize * npackets;
for (i = 0; i < MYUVC_URBS; ++i) {

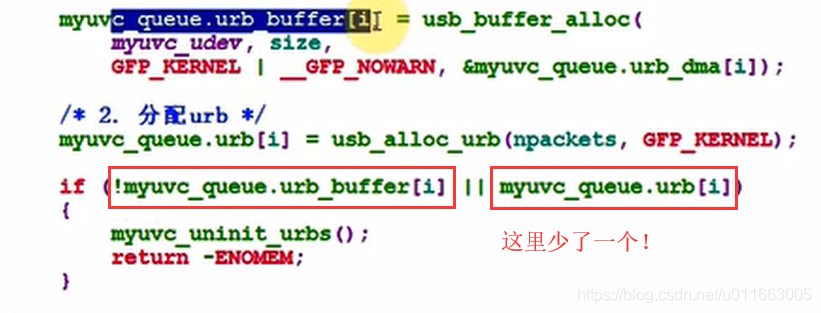

/* 1. 分配usb_buffers，为每一个urb分配usb_buffer */
//分配成功后，buffer的物理地址会存在myuvc_queue.urb_dma[i]中
myuvc_queue.urb_buffer[i] = usb_buffer_alloc(
myuvc_udev, size,
GFP_KERNEL | __GFP_NOWARN, &myuvc_queue.urb_dma[i]);
/* 2. 分配urb */
myuvc_queue.urb[i] = usb_alloc_urb(npackets, GFP_KERNEL);
if (!myuvc_queue.urb_buffer[i] || !myuvc_queue.urb[i])
{
myuvc_uninit_urbs();
return -ENOMEM;
}
}
/* 3. 设置urb */
for (i = 0; i < MYUVC_URBS; ++i) {
urb = myuvc_queue.urb[i];
urb->dev = myuvc_udev;
urb->context = NULL;
urb->pipe = usb_rcvisocpipe(myuvc_udev,myuvc_bEndpointAddress);
urb->transfer_flags = URB_ISO_ASAP | URB_NO_TRANSFER_DMA_MAP;
urb->interval = 1;
urb->transfer_buffer = myuvc_queue.urb_buffer[i];
urb->transfer_dma = myuvc_queue.urb_dma[i];
urb->complete = myuvc_video_complete;
urb->number_of_packets = npackets;
urb->transfer_buffer_length = size;
for (j = 0; j < npackets; ++j) {
urb->iso_frame_desc[j].offset = j * psize;
urb->iso_frame_desc[j].length = psize;
}
}
return 0;
}
2）之后写出urb卸载函数：myuvc_uninit_urbs
static void myuvc_uninit_urbs(void)
{
int i;
for (i = 0; i < MYUVC_URBS; ++i) {
if (myuvc_queue.urb_buffer[i])
{
usb_buffer_free(myuvc_udev, myuvc_queue.urb_size, myuvc_queue.urb_buffer[i], myuvc_queue.urb_dma[i]);
myuvc_queue.urb_buffer[i] = NULL;
}
if (myuvc_queue.urb[i])
{
usb_free_urb(myuvc_queue.urb[i]);
myuvc_queue.urb[i] = NULL;
}
}
}
3）仿照uvc_video_complete 写出urb数据中断处理函数函数：

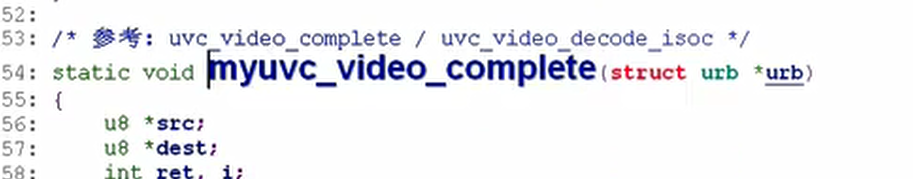

/* 参考: uvc_video_complete / uvc_video_decode_isoc */
static void myuvc_video_complete(struct urb *urb)
{
u8 *src;
u8 *dest;
int ret, i;
int len;
int maxlen;
int nbytes;
struct myuvc_buffer *buf;
switch (urb->status) {
case 0:
break;
default:
printk("Non-zero status (%d) in video "
"completion handler.\n", urb->status);
return;
}
/* 从irqqueue队列中取出第1个缓冲区 */
if (!list_empty(&myuvc_queue.irqqueue))
{
buf = list_first_entry(&myuvc_queue.irqqueue, struct myuvc_buffer, irq);
for (i = 0; i < urb->number_of_packets; ++i) {
if (urb->iso_frame_desc[i].status < 0) {
printk("USB isochronous frame " "lost (%d).\n", urb->iso_frame_desc[i].status);
continue;
}
src = urb->transfer_buffer + urb->iso_frame_desc[i].offset;
dest = myuvc_queue.mem + buf->buf.m.offset + buf->buf.bytesused;
len = urb->iso_frame_desc[i].actual_length; // 此次urb传输中实际子包大小
/* Sanity checks:
* - packet must be at least 2 bytes long
* - bHeaderLength value must be at least 2 bytes (see above) //数据头不能小于2字节
* - bHeaderLength value can't be larger than the packet size. //同时数据头不能大于整个子包packet的长度
*/
/* 判断数据是否有效 */
/* URB数据含义:
* src[0] : 头部长度
* src[1] : 错误状态
*/
if (len < 2 || src[0] < 2 || src[0] > len)
continue; //处理下一个子包
/* Values for bmHeaderInfo (Video and Still Image Payload Headers, 2.4.3.3) */
#define UVC_STREAM_EOH (1 << 7)
#define UVC_STREAM_ERR (1 << 6)
#define UVC_STREAM_STI (1 << 5)
#define UVC_STREAM_RES (1 << 4)
#define UVC_STREAM_SCR (1 << 3)
#define UVC_STREAM_PTS (1 << 2)
#define UVC_STREAM_EOF (1 << 1)
#define UVC_STREAM_FID (1 << 0)
/* Skip payloads marked with the error bit ("error frames"). */
//忽略有错误状态的数据包
if (src[1] & UVC_STREAM_ERR) {
printk("Dropping payload (error bit set).\n");
continue;
}

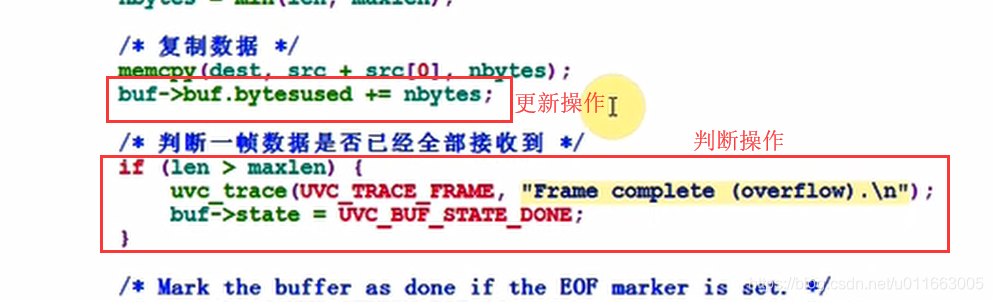

uvc_video_decode_data 就是把urb中的数据复制到缓存中去，仿照复制的方式：

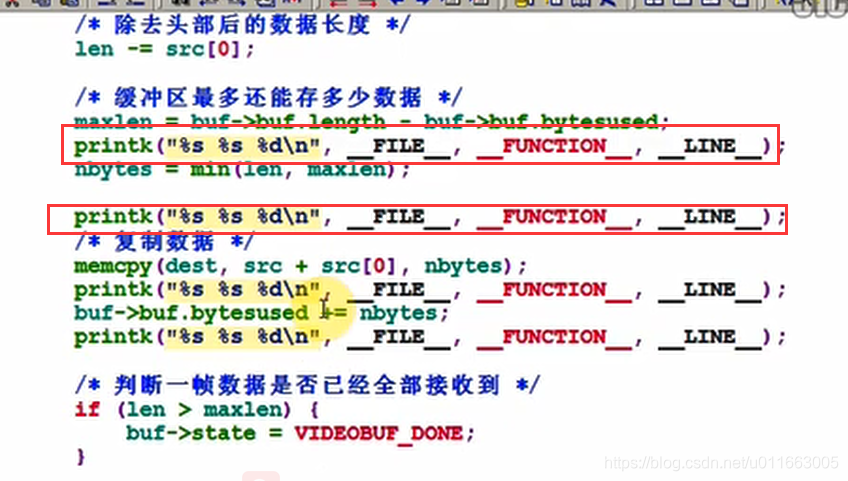

/* 除去头部后的数据长度 */
len -= src[0];
/* 缓冲区最多还能存多少数据 */
maxlen = buf->buf.length - buf->buf.bytesused;
nbytes = min(len, maxlen);
/* 复制数据 */
memcpy(dest, src + src[0], nbytes);
buf->buf.bytesused += nbytes;
/* 判断一帧数据是否已经全部接收到 */
if (len > maxlen) {
buf->state = VIDEOBUF_DONE;
}
/* Mark the buffer as done if the EOF marker is set. */
if (src[1] & UVC_STREAM_EOF && buf->buf.bytesused != 0) { // src[1]的标志状态为EOF（End of Frame） 并且已经接收到的数据不为0，就表示一个urb的数据已经接收完毕！
printk("Frame complete (EOF found).\n");
if (len == 0) //表明接收到了一个空的帧（urb）
printk("EOF in empty payload.\n");
buf->state = VIDEOBUF_DONE;
}
}

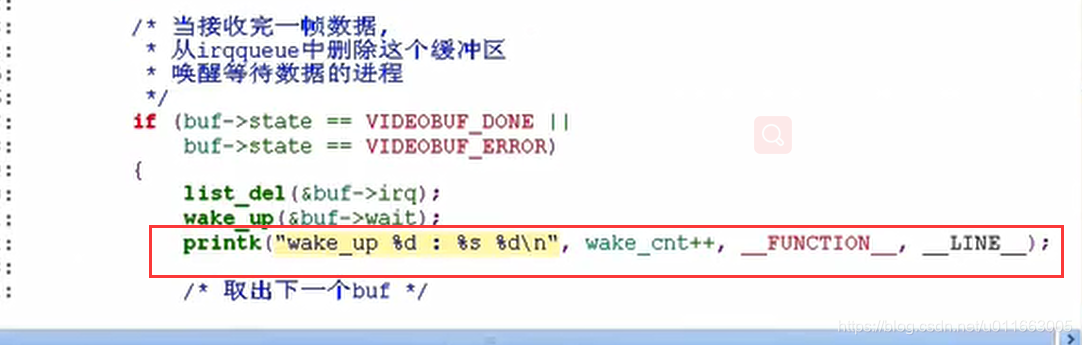

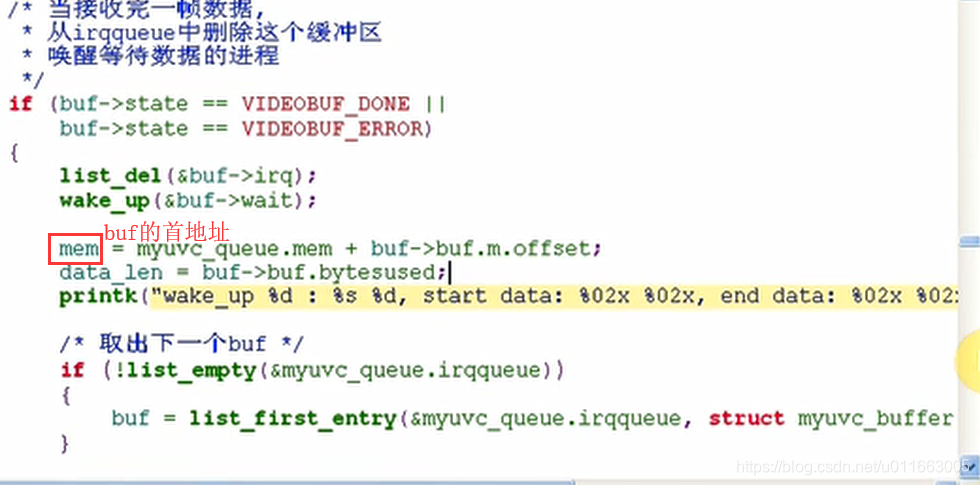

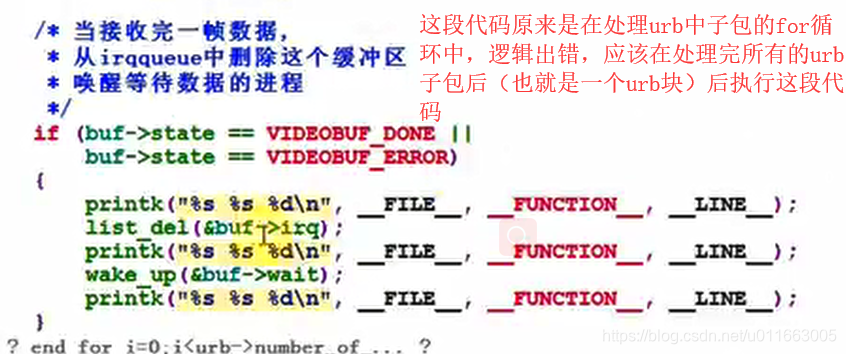

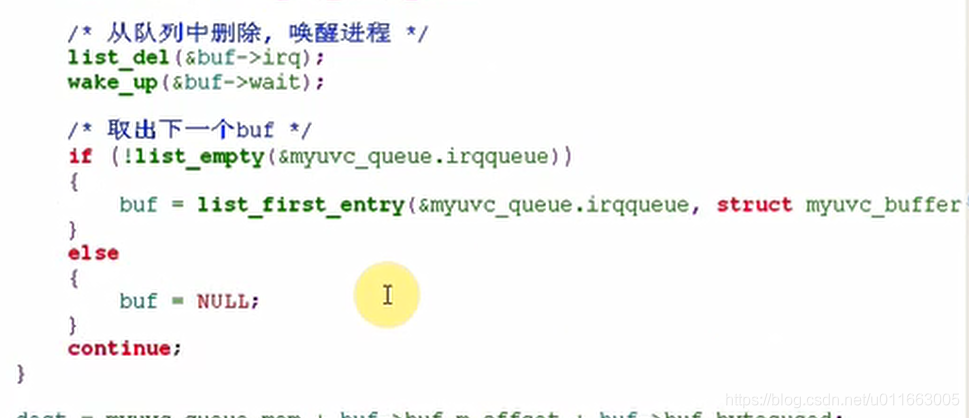

/* 当接收完一帧数据,
* 从irqqueue中删除这个缓冲区
* 唤醒等待数据的进程
*/
if (buf->state == VIDEOBUF_DONE ||
buf->state == VIDEOBUF_ERROR)
{
list_del(&buf->irq);
wake_up(&buf->wait);
}
}
/* 再次提交URB */

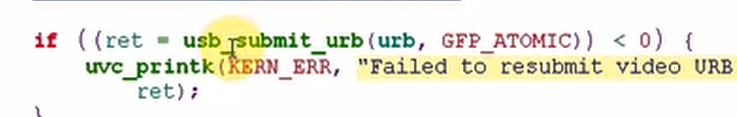

if ((ret = usb_submit_urb(urb, GFP_ATOMIC)) < 0) {
printk("Failed to resubmit video URB (%d).\n", ret);
}
}
4）完成streamon函数后开始写streamoff函数：
/* A17 停止
* 参考 : uvc_video_enable(video, 0)
*/
static int myuvc_vidioc_streamoff(struct file *file, void *priv, enum v4l2_buf_type t)
{
struct urb *urb;
unsigned int i;
/* 1. kill URB */
for (i = 0; i < MYUVC_URBS; ++i) {
if ((urb = myuvc_queue.urb[i]) == NULL)
continue;
usb_kill_urb(urb);
}
/* 2. free URB */
myuvc_uninit_urbs();
/* 3. 设置VideoStreaming Interface为setting 0 */
usb_set_interface(myuvc_udev, myuvc_streaming_intf, 0);
return 0;
}
5）myuvc_mmap函数和myuvc_poll函数：
① myuvc_mmap函数：
/* A9 把缓存映射到APP的空间,以后APP就可以直接操作这块缓存
* 参考: uvc_v4l2_mmap
*/
static int myuvc_mmap(struct file *file, struct vm_area_struct *vma)
{
struct myuvc_buffer *buffer;
struct page *page;
unsigned long addr, start, size;
unsigned int i;
int ret = 0;
start = vma->vm_start;
size = vma->vm_end - vma->vm_start;
/* 应用程序调用mmap函数时, 会传入offset参数
* 根据这个offset找出指定的缓冲区
*/
for (i = 0; i < myuvc_queue.count; ++i) {
buffer = &myuvc_queue.buffer[i];
if ((buffer->buf.m.offset >> PAGE_SHIFT) == vma->vm_pgoff)
break;
}
if (i == myuvc_queue.count || size != myuvc_queue.buf_size) {
ret = -EINVAL;
goto done;
}
/*
* VM_IO marks the area as being an mmaped region for I/O to a
* device. It also prevents the region from being core dumped.
*/
vma->vm_flags |= VM_IO;
/* 根据虚拟地址找到缓冲区对应的page结构体 */
addr = (unsigned long)myuvc_queue.mem + buffer->buf.m.offset;
while (size > 0) {
page = vmalloc_to_page((void *)addr);
/* 把page和APP传入的虚拟地址挂构：就是把这块page映射到这个虚拟地址上面去 */
if ((ret = vm_insert_page(vma, start, page)) < 0)
goto done;
start += PAGE_SIZE;
addr += PAGE_SIZE;
size -= PAGE_SIZE;
}
vma->vm_ops = &myuvc_vm_ops;
vma->vm_private_data = buffer;
myuvc_vm_open(vma);
done:
return ret;
}
① myuvc_poll函数：
/* A12 APP调用POLL/select来确定缓存是否就绪(有数据)
* 参考 : uvc_v4l2_poll
*/
static unsigned int myuvc_poll(struct file *file, struct poll_table_struct *wait)
{
struct myuvc_buffer *buf;
unsigned int mask = 0;
/* 从mainqueuq中取出第1个缓冲区 */
/*判断它的状态, 如果未就绪, 休眠 */
if (list_empty(&myuvc_queue.mainqueue)) {
mask |= POLLERR;
goto done;
}
// 从mainqueue队列中取出第一个缓冲区，这个缓冲区就是myuvc_buffer，stream表示该缓冲区是以stream节点挂入该队列的
该函数的意思就是以stream节点从mainqueue队列中取出一个myuvc_buffer缓冲区
buf = list_first_entry(&myuvc_queue.mainqueue, struct myuvc_buffer, stream);
// 然后进行poll操作
poll_wait(file, &buf->wait, wait);
if (buf->state == VIDEOBUF_DONE ||
buf->state == VIDEOBUF_ERROR)
mask |= POLLIN | POLLRDNORM;
done:
return mask;
}
至此UVC驱动基本完成。
五、从零写USB摄像头驱动—实现数据传输_调试

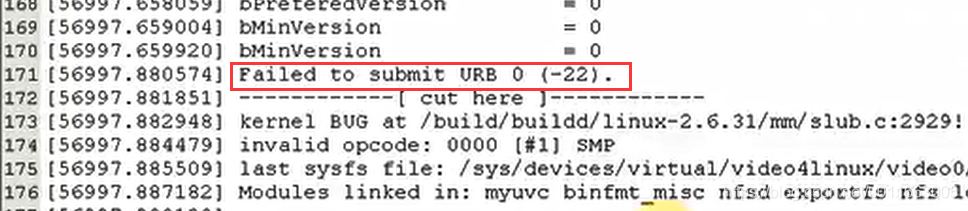

根据返回值：-22，定位到EIO中查询：
在分配设置urb的地方加入返回值并加入打印信息：

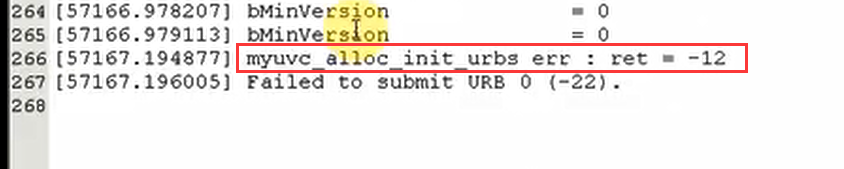

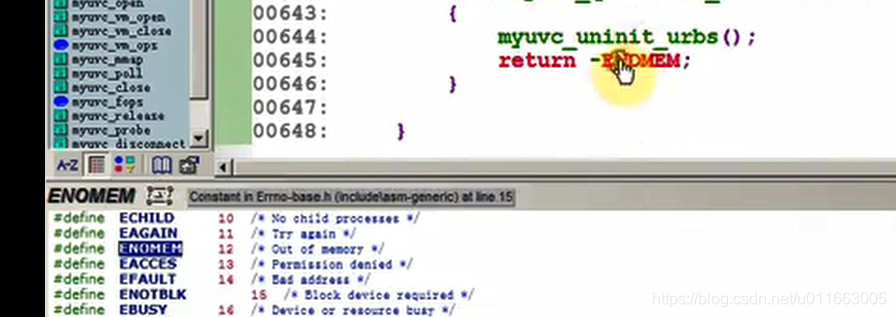

这里的返回值是12：代表没有分配到内存：
这里的逻辑是：如果myuvc_queue.urb_buffer和myuvc_queue.urb都没有分配到，则报错。
重启之后首先设置printk的打印级别：

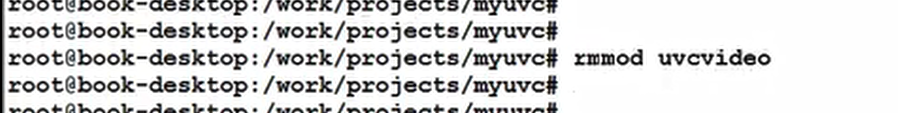

装载自己写的驱动之前，需要先把内核中的uvcvideo驱动卸载了：

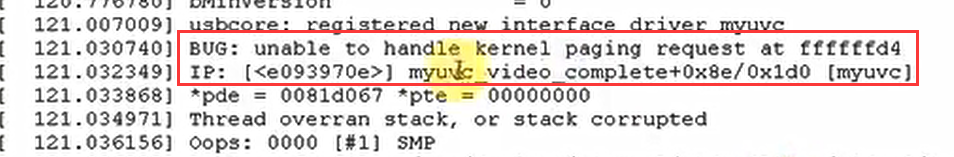

一装载立即死机，查询内核打印信息：

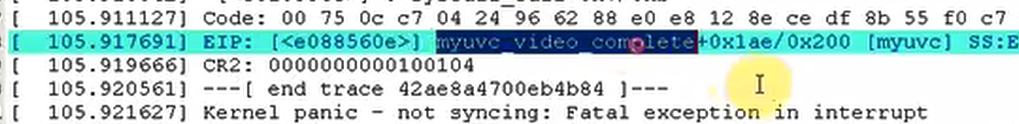

在complete函数中出错，查找后修改：
装载并运行xawtv应用程序后依旧崩溃：查找原因依旧在complete函数中出错：
在complete函数中加入大量printk打印语句：

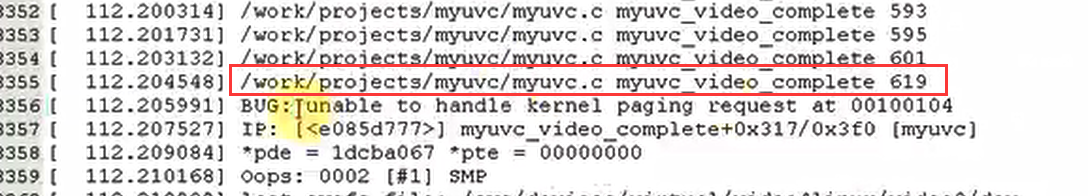

出错前的最后一句话停留在619行：
定位到代码处：

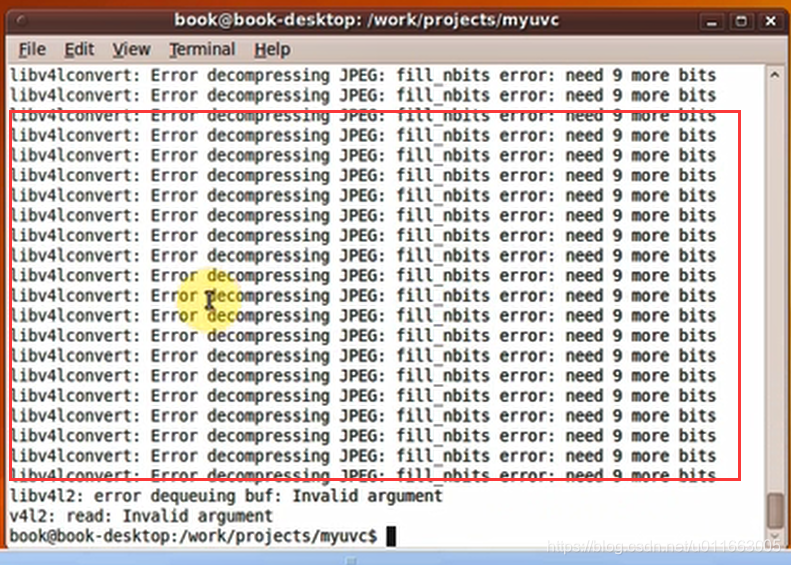

重新编译，装载，期待奇迹~~-------可惜有挂了，还是没有图像出来，但是现在至少程序没有崩溃。。。

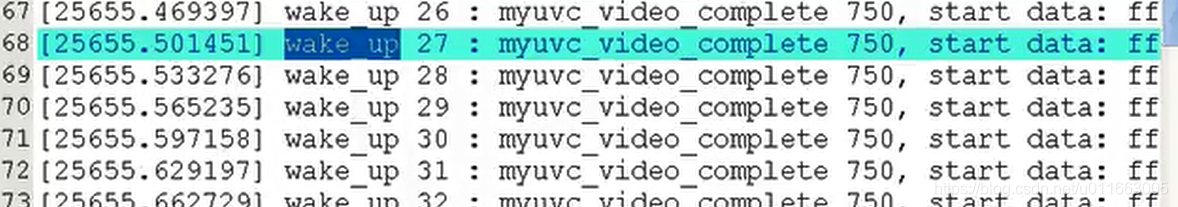

继续调试：查看内核打印信息：

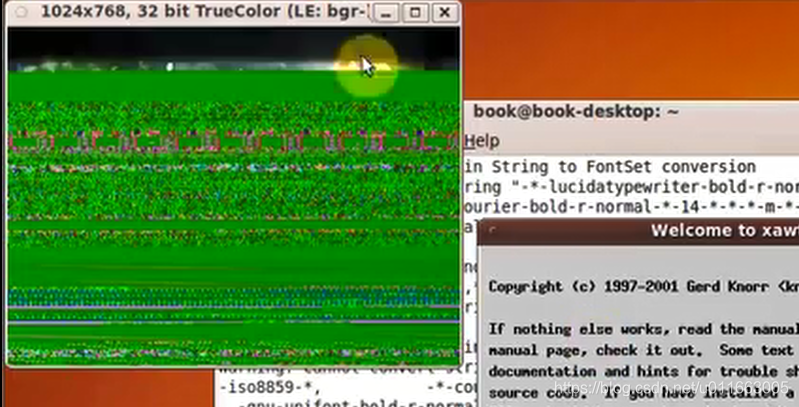

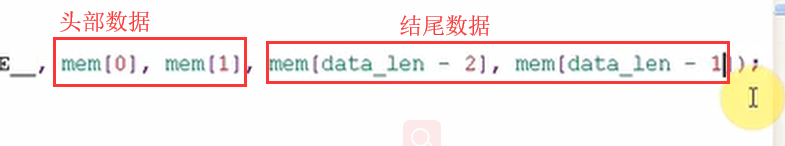

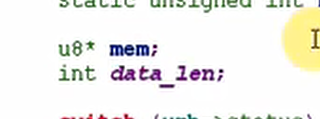

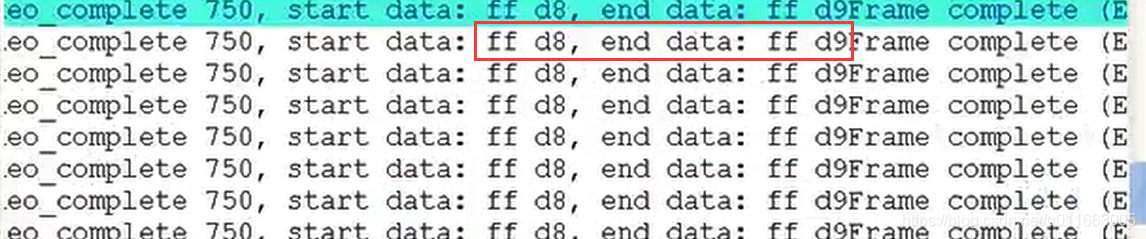

修改后重新编译装载：这次至少能看到数据了，但是还是不对
继续调试：将刚刚的内核打印语句全部去掉。

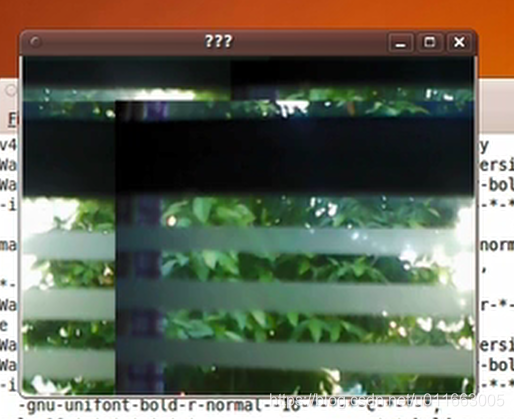

现在虽然有图像，但是图像根本不发生改变。
继续调试：

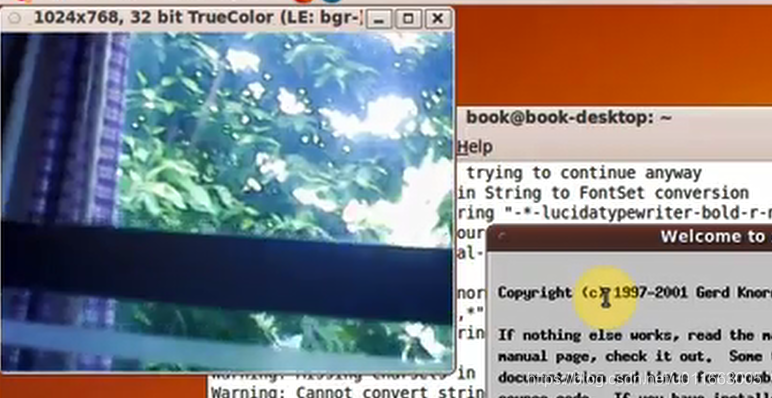

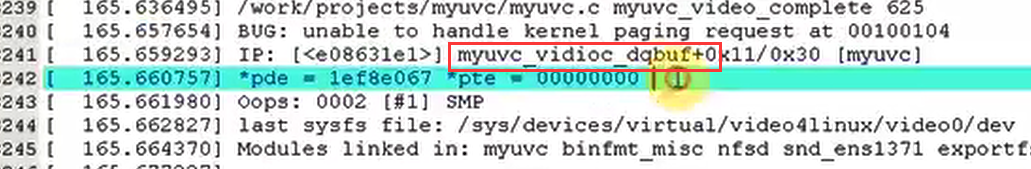

重新装载后图像终于可以基本正常显示了，只是出现了一个“段错误”：

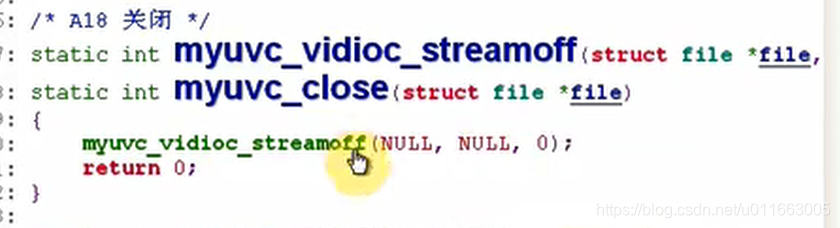

进入代码中定位到：

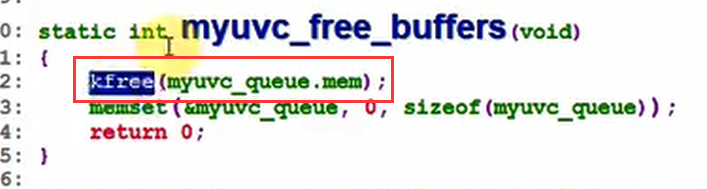

猜测是这里的kfree释放内存的函数出了问题，
申请内存的时候用了
mem = vmalloc_32(nbuffers * bufsize);
释放的时候用kfree函数是否合适？在内核中的标准例程中查找vmalloc_32 ，看看释放的时候用了什么函数：

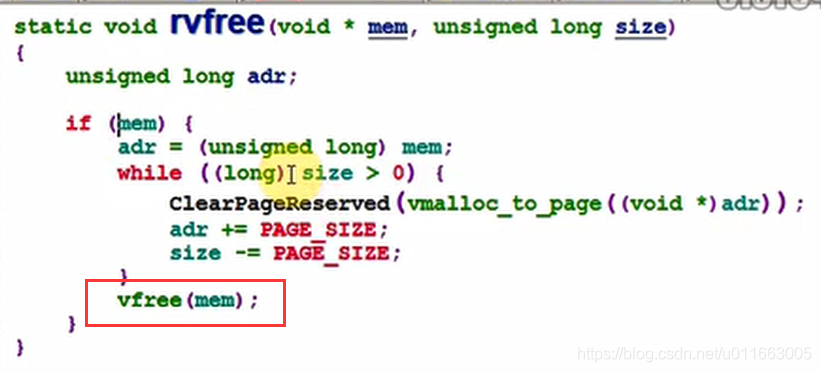

发现用了vfree函数来释放内存：
最后编译装载就没问题了。
六、从零写USB摄像头驱动—实现数据传输_设置属性
现在自己写的myuvc驱动程序还不能像内核自带的驱动程序那样通过xawtv软件设置摄像头的亮度、饱和度等信息，现在来完成这些功能。
以设置亮度为例，修改myuvc代码，让其有调整亮度的功能。
1. 先看APP以确定需要实现哪些接口
xawtv.c:
grabber_scan
ng_vid_open
v4l2_driver.open // v4l2_open
get_device_capabilities(h);
// 调用VIDIOC_QUERYCTRL ioctl确定是否支持某个属性
/* controls */
for (i = 0; i < MAX_CTRL; i++) {
h->ctl[i].id = V4L2_CID_BASE+i;
if (-1 == xioctl(h->fd, VIDIOC_QUERYCTRL, &h->ctl[i], EINVAL) ||
(h->ctl[i].flags & V4L2_CTRL_FLAG_DISABLED))
h->ctl[i].id = -1;
}
怎么去获得/设置属性？
看drv0-v4l2.c (xawtv源码中)
可见这2个函数:
v4l2_read_attr : VIDIOC_G_CTRL
v4l2_write_attr : VIDIOC_S_CTRL

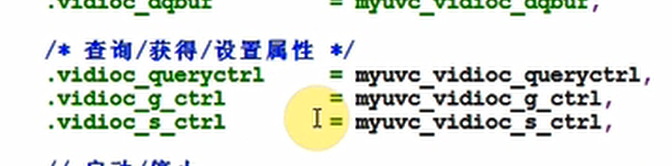

所以: 视频驱动里要实现3个ioctl：
VIDIOC_QUERYCTRL
VIDIOC_G_CTRL
VIDIOC_S_CTRL
要想看懂并实现这些设置属性的代码，从底层开始：
2. 硬件上怎么设置属性?
回看USB摄像头的内部结构，其中有两个接口，一个是用于传输视频数据的VideoStreaming Interface，另一个是用于控制的VideoControl Interface， 在之前编写的myuvc驱动程序中，主要是操作VideoStreaming Interface进行视频数据的读取。现在需要调节摄像头的亮度等属性，这时需要操作VideoControl Interface接口，该接口中有很多功能单元，比如CT、IT、SU、PU等等，这些单元在代码中被称作：实体entity
在UVC规范中找到process unit 的描述符，并在里面找到bmControl变量，里面的每一位都对应一种属性，不管设备是否支持这种属性，但是都列在这里，这就是UVC规范中定义的。
在驱动程序中哪里定义这些属性呢？-----UVC_ctrl.c 中：uvc_ctrls[]数组的每一项都对应一个属性

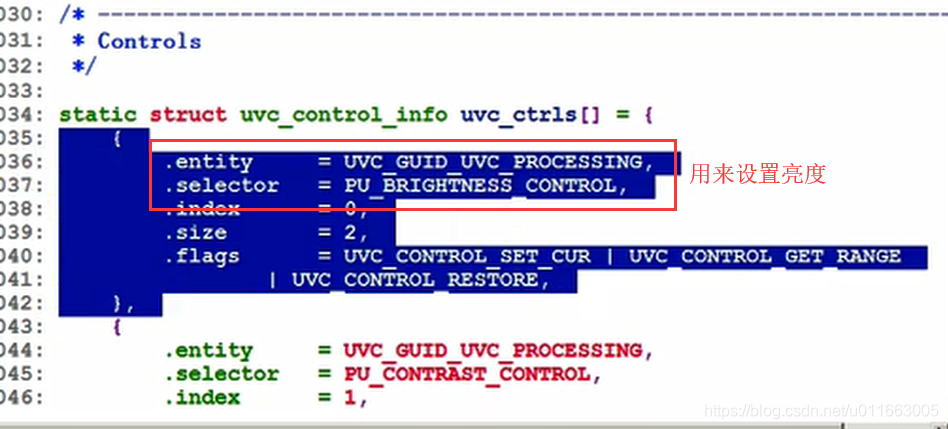

2.1 UVC规范里定义了哪些属性 : uvc_ctrl.c里数组: static struct uvc_control_info uvc_ctrls[]
static struct uvc_control_info uvc_ctrls[]
{
.entity = UVC_GUID_UVC_PROCESSING, // 属于哪个entity(比如PU)
.selector = PU_BRIGHTNESS_CONTROL, // 用于亮度
.index = 0, // 对应Processing Unit Descriptor的bmControls[0]
.size = 2, // 数据长度为2字节
.flags = UVC_CONTROL_SET_CUR | UVC_CONTROL_GET_RANGE
| UVC_CONTROL_RESTORE,
},
总结：
我们要设置亮度，需要把数据发给硬件：
首先发给 VideoControl Interface 接口 --> 发给该接口中的PU entity --> selector（PU_BRIGHTNESS_CONTROL）
2.2 我们的设备支持哪些属性
这需要去看描述符, 比如 Processing Unit Descriptor的bmControls的值为7f 14
可知BIT0为1，表示支持BRIGHTNESS，但是BIT7为0，查阅UVC规范后可以看到不支持白平衡组件。
在代码中如何实现？
uvc_ctrl.c:
uvc_ctrl_init_device
// 对于每一个entity(IT,PU,SU,OT等)
list_for_each_entry(entity, &dev->entities, list) {
// 取出bmControls
bmControls = ....
// 计算bmControls里位值为1的个数，就是支持的属性个数
ncontrols += hweight8(bmControls[i]);
// 为每一个属性分配一个struct uvc_control
entity->controls = kzalloc..（uvc_control）
// 设置这些struct uvc_control
ctrl = entity->controls;
for (...)
{
ctrl->entity = entity;
ctrl->index = i; // 对应哪一位
}
uvc_test_bit(bmControls, i) //测试bmControls 的每一位，如果为1，则表示支持该属性，并设置该属性。
// 把uvc_control和uvc_control_info挂构
uvc_ctrl_add_ctrl(dev, info);
ctrl->info = 某个uvc_control_info数组项(同属于一个entity, index相同)
2.3 怎么去操作这些属性（）
参考 uvc_query_v4l2_ctrl
uvc_find_control
找到一个uvc_control_mapping结构体:

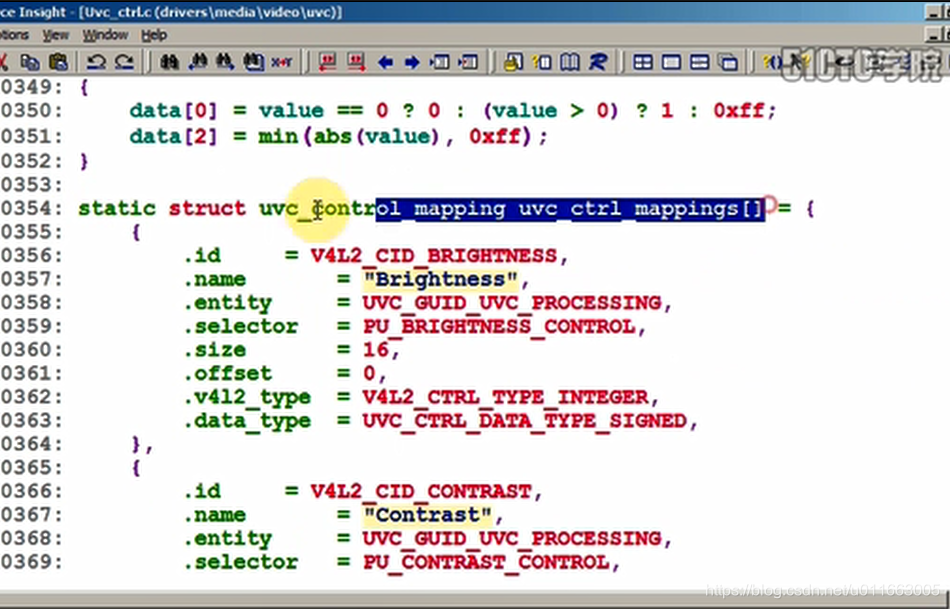

uvc_ctrl.c里有static struct uvc_control_mapping uvc_ctrl_mappings[]
{
.id = V4L2_CID_BRIGHTNESS, // APP根据ID来找到对应的属性
.name = "Brightness",
.entity = UVC_GUID_UVC_PROCESSING, // 属于哪了个entity(比如PU)
.selector = PU_BRIGHTNESS_CONTROL, // 用于亮度
.size = 16, // 数据占多少位（bit）
.offset = 0, // 从哪位开始
.v4l2_type = V4L2_CTRL_TYPE_INTEGER, // 属性类别
.data_type = UVC_CTRL_DATA_TYPE_SIGNED,// 数据类型
},
uvc_control_mapping结构体 用来更加细致地描述属性
uvc_query_ctrl
usb_control_msg //发起一个USB的控制传输
我们知道的是要通过 VideoControl Interface 接口将数据发给PU entity，但是发给PU的数据如何设置我们想设置的亮度，用到了数据中的哪些位？数据的类型又是什么？------这些都由uvc_control_mapping 结构体来决定。而且每一个uvc_control_info结构体都会对应一个mapping结构体。
举例说明: 要设置亮度，怎么操作？
a. 根据PU的描述符的bmControls, 从它的bit0等于1知道它支持调节亮度
b. 在uvc_control_info uvc_ctrls结构体数组中根据entity和index找到这一项：
{
.entity = UVC_GUID_UVC_PROCESSING,
.selector = PU_BRIGHTNESS_CONTROL,
.index = 0,
.size = 2,
.flags = UVC_CONTROL_SET_CUR | UVC_CONTROL_GET_RANGE
| UVC_CONTROL_RESTORE,
},
知道了：这个设备支持SET_CUR, GET_CUR, GET_MIN等
要设置时，可以向PU的selector发数据, 发的数据是2字节
c. 在uvc_ctrl_mappings数组中根据ID找到对应的数组项（根据应用程序提供的ID值在数组中找对应的数组项）
从而知道了更加细致的信息，
然后使用usb_control_msg读写数据
3. 怎么写代码？
实现3个ioctl: vidioc_queryctrl/vidioc_g_ctrl/vidioc_s_ctrl
vidioc_queryctrl : 发起USB控制传输获得亮度的最小值、最大值、默认值、步进值
vidioc_s_ctrl : 把APP传入的亮度值通过USB传输发给硬件
vidioc_g_ctrl : 发起USB传输获得当前亮度值
要点：数据发给谁？发给usb_device的
VideoControl Interface
里面的Processing Unit
里面的PU_BRIGHTNESS_CONTROL
1)首先实现myuvc_vidioc_queryctrl 属性查询函数：
/* 参考:uvc_query_v4l2_ctrl */
int myuvc_vidioc_queryctrl (struct file *file, void *fh,
struct v4l2_queryctrl *ctrl)
{
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
int ret;
u8 data[2];
if (ctrl->id != V4L2_CID_BRIGHTNESS)
return -EINVAL;
memset(ctrl, 0, sizeof *ctrl);
ctrl->id = V4L2_CID_BRIGHTNESS;
ctrl->type = V4L2_CTRL_TYPE_INTEGER;
strcpy(ctrl->name, "MyUVC_BRIGHTNESS");
ctrl->flags = 0;
pipe = usb_rcvctrlpipe(myuvc_udev, 0);
type |= USB_DIR_IN;
/* 发起USB传输确定这些值 */
ret = usb_control_msg(myuvc_udev, pipe, GET_MIN, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
ctrl->minimum = myuvc_get_le_value(data); /* Note signedness */
ret = usb_control_msg(myuvc_udev, pipe, GET_MAX, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
ctrl->maximum = myuvc_get_le_value(data); /* Note signedness */
ret = usb_control_msg(myuvc_udev, pipe, GET_RES, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
ctrl->step = myuvc_get_le_value(data); /* Note signedness */
ret = usb_control_msg(myuvc_udev, pipe, GET_DEF, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
ctrl->default_value = myuvc_get_le_value(data); /* Note signedness */
printk("Brightness: min =%d, max = %d, step = %d, default = %d\n", ctrl->minimum, ctrl->maximum, ctrl->step, ctrl->default_value);
return 0;
}
2)下来是实现myuvc_vidioc_g_ctrl和myuvc_vidioc_s_ctrl函数：
/* 参考 : uvc_ctrl_get */
int myuvc_vidioc_g_ctrl (struct file *file, void *fh,
struct v4l2_control *ctrl)
{
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
int ret;
u8 data[2];
if (ctrl->id != V4L2_CID_BRIGHTNESS)
return -EINVAL;
pipe = usb_rcvctrlpipe(myuvc_udev, 0);
type |= USB_DIR_IN;
ret = usb_control_msg(myuvc_udev, pipe, GET_CUR, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
ctrl->value = myuvc_get_le_value(data); /* Note signedness */
return 0;
}
/* 参考: uvc_ctrl_set/uvc_ctrl_commit */
int myuvc_vidioc_s_ctrl (struct file *file, void *fh,
struct v4l2_control *ctrl)
{
__u8 type = USB_TYPE_CLASS | USB_RECIP_INTERFACE;
unsigned int pipe;
int ret;
u8 data[2];
if (ctrl->id != V4L2_CID_BRIGHTNESS)
return -EINVAL;
myuvc_set_le_value(ctrl->value, data);
pipe = usb_sndctrlpipe(myuvc_udev, 0);
type |= USB_DIR_OUT;
ret = usb_control_msg(myuvc_udev, pipe, SET_CUR, type, PU_BRIGHTNESS_CONTROL << 8,
ProcessingUnitID << 8 | myuvc_control_intf, data, 2, 5000);
if (ret != 2)
return -EIO;
return 0;
}
*注意：应用程序传过来的Ctrl值储存在 struct v4l2_control ctrl 中。
七、自制USB摄像头硬件的驱动编写_修改UVC

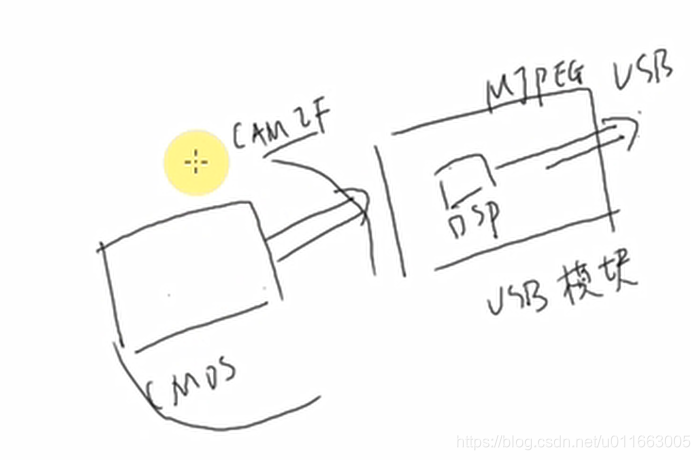

摄像头参数：摄像头OV7740模组，CMOS/USB 双接口，DSP：ip2977；
分辨率：656 x 488，这个摄像头模块能够输出YUV和MJPEG格式的视频数据。
- 先在PC上把USB摄像头用起来: 修改PC LINUX的UVC驱动
- 在"从零写的UVC驱动"基础上修改, 让它支持这款摄像头
- 修改开发板上的UVC驱动, 并且在LCD上显示摄像头图像
- CMOS驱动,并且在LCD上显示摄像头图像
在"从零写的UVC驱动"基础上修改, 让它支持这款摄像头
（1）用lsusb命令查看硬件差异（就是读出USB摄像头的描述符后分析）
lsusb -v -d 0x1b3b:
设备描述符如下：
Bus 002 Device 005: ID 1b3b:2977
Device Descriptor:
bLength 18
bDescriptorType 1
bcdUSB 2.00
bDeviceClass 239 Miscellaneous Device
bDeviceSubClass 2 ?
bDeviceProtocol 1 Interface Association
bMaxPacketSize0 64
idVendor 0x1b3b
idProduct 0x2977
bcdDevice 1.0a
iManufacturer 0
iProduct 0
iSerial 0
bNumConfigurations 1
Configuration Descriptor:
bLength 9
bDescriptorType 2
wTotalLength 492
bNumInterfaces 4
bConfigurationValue 1
iConfiguration 0
bmAttributes 0x80
(Bus Powered)
MaxPower 500mA
Interface Association:
bLength 8
bDescriptorType 11
bFirstInterface 0
bInterfaceCount 2
bFunctionClass 14 Video
bFunctionSubClass 3 Video Interface Collection
bFunctionProtocol 0
iFunction 0
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 0
bAlternateSetting 0
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 1 Video Control
bInterfaceProtocol 0
iInterface 0
VideoControl Interface Descriptor:
bLength 13
bDescriptorType 36
bDescriptorSubtype 1 (HEADER)
bcdUVC 1.00
wTotalLength 77
dwClockFrequency 6.000000MHz
bInCollection 1
baInterfaceNr( 0) 1
VideoControl Interface Descriptor:
bLength 18
bDescriptorType 36
bDescriptorSubtype 2 (INPUT_TERMINAL)
bTerminalID 1
wTerminalType 0x0201 Camera Sensor
bAssocTerminal 0
iTerminal 0
wObjectiveFocalLengthMin 1
wObjectiveFocalLengthMax 3
wOcularFocalLength 1
bControlSize 3
bmControls 0x00002a80
Iris (Absolute)
Zoom (Absolute)
PanTilt (Absolute)
Roll (Absolute)
VideoControl Interface Descriptor:
bLength 11
bDescriptorType 36
bDescriptorSubtype 5 (PROCESSING_UNIT)
Warning: Descriptor too short
bUnitID 3
bSourceID 1
wMaxMultiplier 0
bControlSize 2
bmControls 0x0000053f
Brightness
Contrast
Hue
Saturation
Sharpness
Gamma
Backlight Compensation
Power Line Frequency
iProcessing 0
bmVideoStandards 0x1a
NTSC - 525/60
SECAM - 625/50
NTSC - 625/50
VideoControl Interface Descriptor:
bLength 26
bDescriptorType 36
bDescriptorSubtype 6 (EXTENSION_UNIT)
bUnitID 4
guidExtensionCode {3aab9199-efb2-c948-8fe9-8fe3634771d0}
bNumControl 8
bNrPins 1
baSourceID( 0) 3
bControlSize 1
bmControls( 0) 0x0f
iExtension 0
VideoControl Interface Descriptor:
bLength 9
bDescriptorType 36
bDescriptorSubtype 3 (OUTPUT_TERMINAL)
bTerminalID 2
wTerminalType 0x0101 USB Streaming
bAssocTerminal 0
bSourceID 4
iTerminal 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x81 EP 1 IN
bmAttributes 3
Transfer Type Interrupt
Synch Type None
Usage Type Data
wMaxPacketSize 0x0040 1x 64 bytes
bInterval 6
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 0
bNumEndpoints 0
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
VideoStreaming Interface Descriptor:
bLength 14
bDescriptorType 36
bDescriptorSubtype 1 (INPUT_HEADER)
bNumFormats 1
wTotalLength 121
bEndPointAddress 130
bmInfo 0
bTerminalLink 2
bStillCaptureMethod 0
bTriggerSupport 0
bTriggerUsage 1
bControlSize 1
bmaControls( 0) 11
VideoStreaming Interface Descriptor:
bLength 11
bDescriptorType 36
bDescriptorSubtype 6 (FORMAT_MJPEG)
bFormatIndex 1
bNumFrameDescriptors 3
bFlags 0
Fixed-size samples: No
bDefaultFrameIndex 1
bAspectRatioX 0
bAspectRatioY 0
bmInterlaceFlags 0x00
Interlaced stream or variable: No
Fields per frame: 1 fields
Field 1 first: No
Field pattern: Field 1 only
bCopyProtect 0
VideoStreaming Interface Descriptor:
bLength 30
bDescriptorType 36
bDescriptorSubtype 7 (FRAME_MJPEG)
bFrameIndex 1
bmCapabilities 0x01
Still image supported
wWidth 640
wHeight 480
dwMinBitRate 2304000
dwMaxBitRate 2304000
dwMaxVideoFrameBufferSize 76800
dwDefaultFrameInterval 333333
bFrameIntervalType 1
dwFrameInterval( 0) 333333
VideoStreaming Interface Descriptor:
bLength 30
bDescriptorType 36
bDescriptorSubtype 7 (FRAME_MJPEG)
bFrameIndex 2
bmCapabilities 0x01
Still image supported
wWidth 320
wHeight 240
dwMinBitRate 576000
dwMaxBitRate 576000
dwMaxVideoFrameBufferSize 19200
dwDefaultFrameInterval 333333
bFrameIntervalType 1
dwFrameInterval( 0) 333333
VideoStreaming Interface Descriptor:
bLength 30
bDescriptorType 36
bDescriptorSubtype 7 (FRAME_MJPEG)
bFrameIndex 3
bmCapabilities 0x01
Still image supported
wWidth 160
wHeight 120
dwMinBitRate 144000
dwMaxBitRate 144000
dwMaxVideoFrameBufferSize 4800
dwDefaultFrameInterval 333333
bFrameIntervalType 1
dwFrameInterval( 0) 333333
VideoStreaming Interface Descriptor:
bLength 6
bDescriptorType 36
bDescriptorSubtype 13 (COLORFORMAT)
bColorPrimaries 1 (BT.709,sRGB)
bTransferCharacteristics 1 (BT.709)
bMatrixCoefficients 4 (SMPTE 170M (BT.601))
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 1
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0080 1x 128 bytes
bInterval 1
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 2
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0100 1x 256 bytes
bInterval 1
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 3
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0200 1x 512 bytes
bInterval 1
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 4
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0258 1x 600 bytes
bInterval 1
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 5
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0320 1x 800 bytes
bInterval 1
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 1
bAlternateSetting 6
bNumEndpoints 1
bInterfaceClass 14 Video
bInterfaceSubClass 2 Video Streaming
bInterfaceProtocol 0
iInterface 0
Endpoint Descriptor:
bLength 7
bDescriptorType 5
bEndpointAddress 0x82 EP 2 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x03bc 1x 956 bytes
bInterval 1
Interface Association:
bLength 8
bDescriptorType 11
bFirstInterface 2
bInterfaceCount 2
bFunctionClass 1 Audio
bFunctionSubClass 0
bFunctionProtocol 0
iFunction 0
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 2
bAlternateSetting 0
bNumEndpoints 0
bInterfaceClass 1 Audio
bInterfaceSubClass 1 Control Device
bInterfaceProtocol 0
iInterface 0
AudioControl Interface Descriptor:
bLength 9
bDescriptorType 36
bDescriptorSubtype 1 (HEADER)
bcdADC 1.00
wTotalLength 39
bInCollection 1
baInterfaceNr( 0) 3
AudioControl Interface Descriptor:
bLength 12
bDescriptorType 36
bDescriptorSubtype 2 (INPUT_TERMINAL)
bTerminalID 1
wTerminalType 0x0201 Microphone
bAssocTerminal 0
bNrChannels 1
wChannelConfig 0x0000
iChannelNames 0
iTerminal 0
AudioControl Interface Descriptor:
bLength 9
bDescriptorType 36
bDescriptorSubtype 6 (FEATURE_UNIT)
bUnitID 3
bSourceID 1
bControlSize 2
bmaControls( 0) 0x03
bmaControls( 0) 0x00
Mute
Volume
iFeature 0
AudioControl Interface Descriptor:
bLength 9
bDescriptorType 36
bDescriptorSubtype 3 (OUTPUT_TERMINAL)
bTerminalID 2
wTerminalType 0x0101 USB Streaming
bAssocTerminal 0
bSourceID 3
iTerminal 0
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 3
bAlternateSetting 0
bNumEndpoints 0
bInterfaceClass 1 Audio
bInterfaceSubClass 2 Streaming
bInterfaceProtocol 0
iInterface 0
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 3
bAlternateSetting 1
bNumEndpoints 1
bInterfaceClass 1 Audio
bInterfaceSubClass 2 Streaming
bInterfaceProtocol 0
iInterface 0
AudioStreaming Interface Descriptor:
bLength 7
bDescriptorType 36
bDescriptorSubtype 1 (AS_GENERAL)
bTerminalLink 2
bDelay 1 frames
wFormatTag 1 PCM
AudioStreaming Interface Descriptor:
bLength 11
bDescriptorType 36
bDescriptorSubtype 2 (FORMAT_TYPE)
bFormatType 1 (FORMAT_TYPE_I)
bNrChannels 1
bSubframeSize 2
bBitResolution 16
bSamFreqType 1 Discrete
tSamFreq[ 0] 16000
Endpoint Descriptor:
bLength 9
bDescriptorType 5
bEndpointAddress 0x83 EP 3 IN
bmAttributes 1
Transfer Type Isochronous
Synch Type None
Usage Type Data
wMaxPacketSize 0x0020 1x 32 bytes
bInterval 1
bRefresh 0
bSynchAddress 0
AudioControl Endpoint Descriptor:
bLength 7
bDescriptorType 37
bDescriptorSubtype 1 (EP_GENERAL)
bmAttributes 0x00
bLockDelayUnits 0 Undefined
wLockDelay 0 Undefined
Interface Descriptor:
bLength 9
bDescriptorType 4
bInterfaceNumber 3
bAlternateSetting 2
bNumEndpoints 1
bInterfaceClass 1 Audio
bInterfaceSubClass 2 Streaming
bInterfaceProtocol 0
iInterface 0
AudioStreaming Interface Descriptor:
bLength 7
bDescriptorType 36
bDescriptorSubtype 1 (AS_GENERAL)
bTerminalLink 2
bDelay 1 frames
wFormatTag 1 PCM
AudioStreaming Interface Descriptor:
bLength 11
bDescriptorType 36
bDescriptorSubtype 2 (FORMAT_TYPE)
bFormatType 1 (FORMAT_TYPE_I)
bNrChannels 1
bSubframeSize 2
bBitResolution 16
bSamFreqType 1 Discrete
tSamFreq[ 0] 8000
Endpoint Descriptor:
bLength 9
bDescriptorType 5
bEndpointAddress 0x83 EP 3 IN
bmAttributes 5
Transfer Type Isochronous
Synch Type Asynchronous
Usage Type Data
wMaxPacketSize 0x0010 1x 16 bytes
bInterval 1
bRefresh 0
bSynchAddress 0
AudioControl Endpoint Descriptor:
bLength 7
bDescriptorType 37
bDescriptorSubtype 1 (EP_GENERAL)
bmAttributes 0x00
bLockDelayUnits 0 Undefined
wLockDelay 0 Undefined
Device Status: 0x0002
(Bus Powered)
Remote Wakeup Enabled
（2）根据这些差异修改驱动程序–全局变量参数

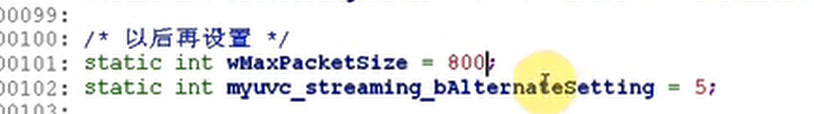

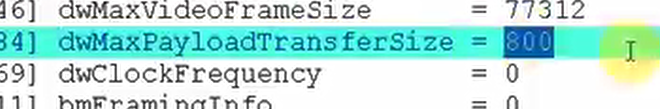

① 首先找到bEndpointAddress 参数，该参数是我们传输视频数据的端点地址：
接口下的bAliternateSetting参数后面再进行设置。

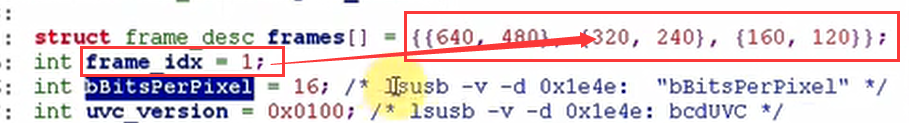

②在一种格式下有多重分辨率frame：
怎么去确定VideoStreaming Interface 所使用哪个Setting呢？
a. 根据分辨率确定带宽–>b. 根据这个带宽值在众多的setting里面搜索哪个setting支持这种带宽
至此全局变量修改完成。
（3）根据这些差异修改驱动程序–11个ioctl函数
① fmt相关的函数：
sizeimage：选择这种分辨率的时候，一帧数据的最大值是多少：

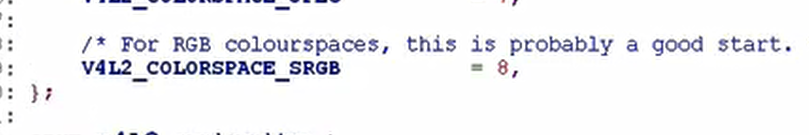

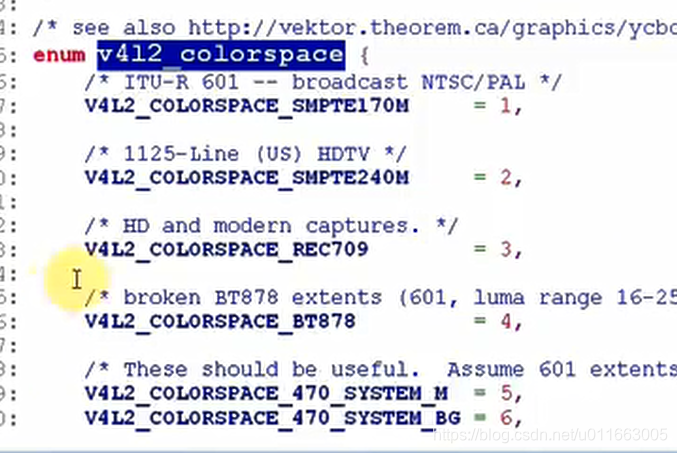

色彩空间 ：

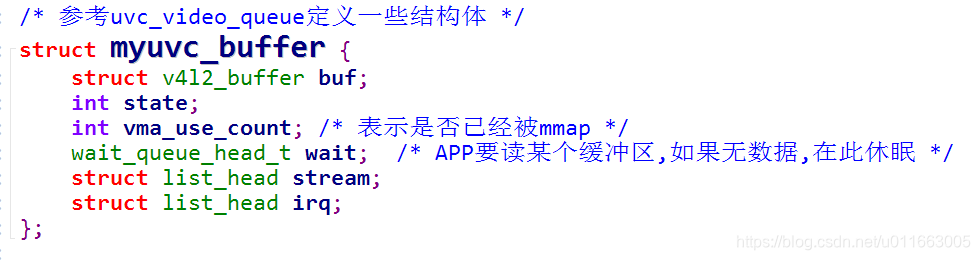

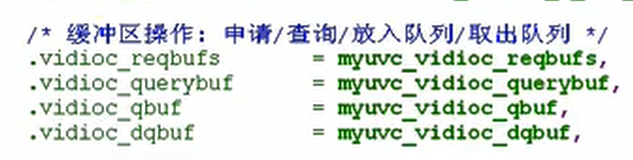

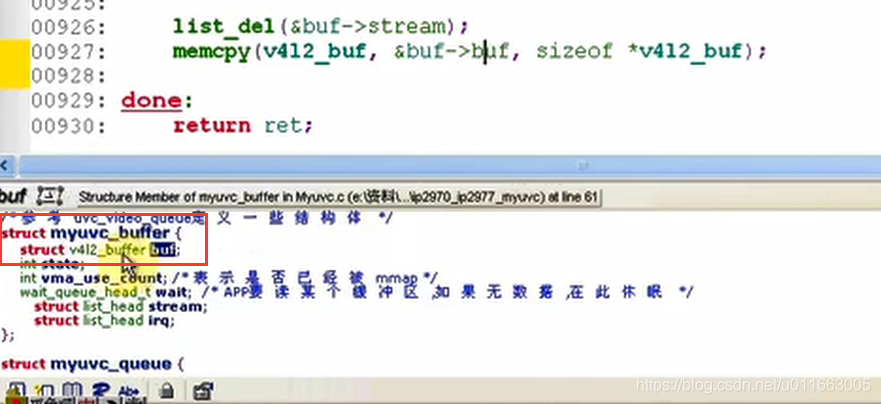

② 缓冲区相关的函数：没有变化

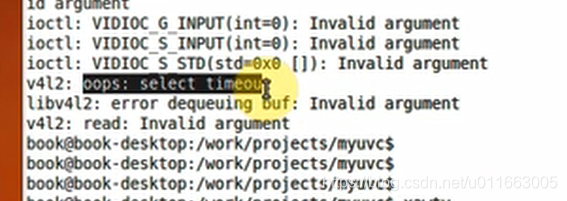

编译，装载：果然报错。
解压缩出错：
（4）调试：

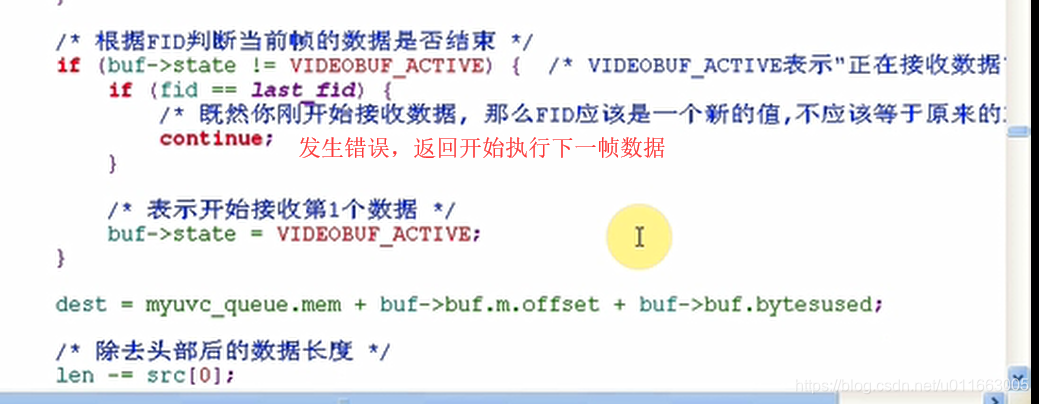

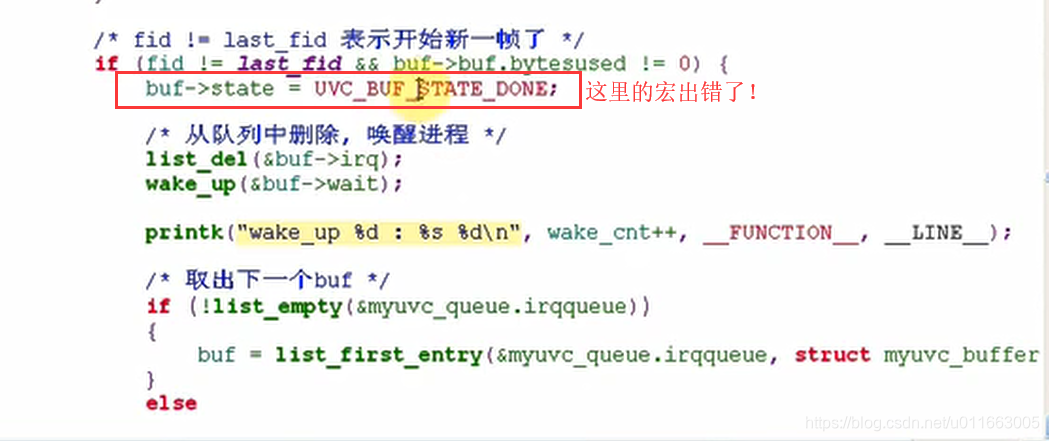

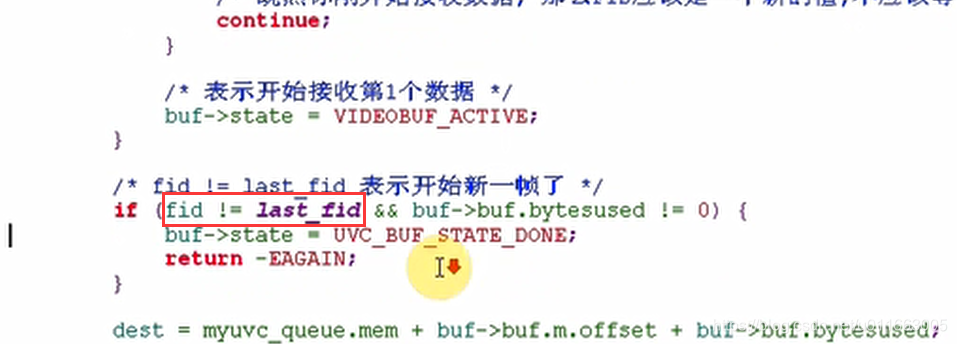

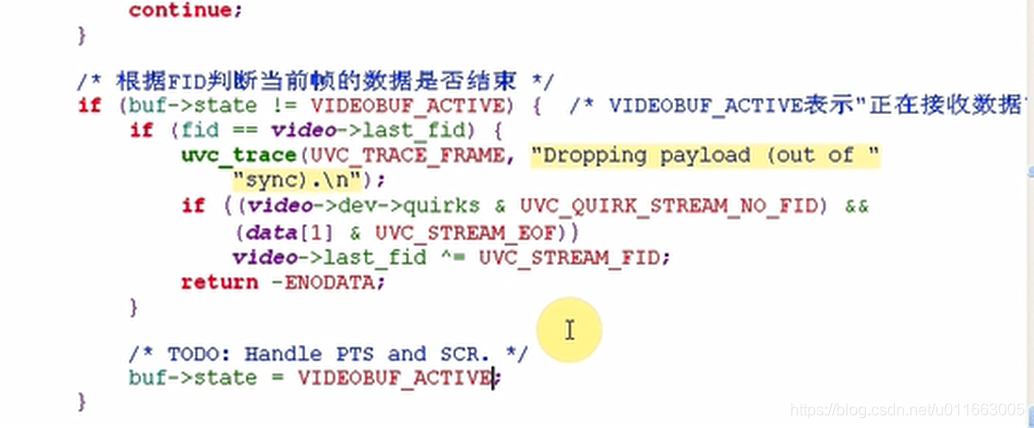

①猜测是上报数据函数出了问题：

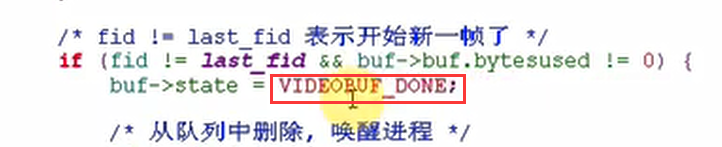

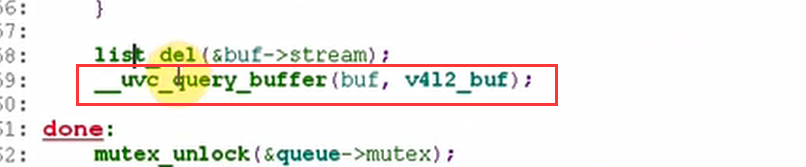

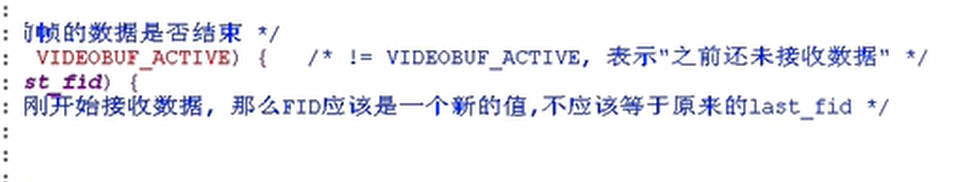

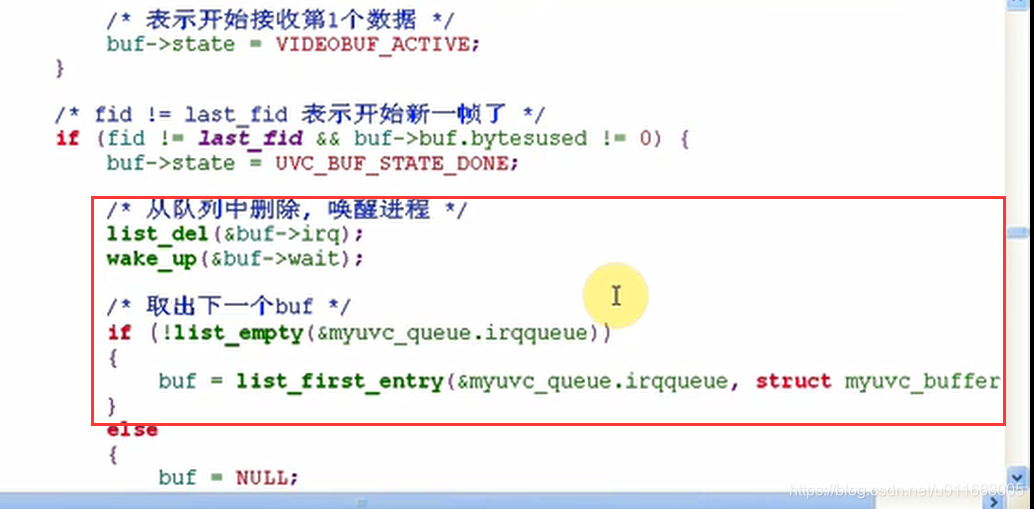

complete函数处理数据的流程框架：
MYUVC数据处理:
static void myuvc_video_complete(struct urb *urb)
{
if (!list_empty(&myuvc_queue.irqqueue))
{
for (i = 0; i < urb->number_of_packets; ++i) { //对于一帧数据（一个urb请求块中的数据），读取其中的多个子包
// 处理头部
// 复制数据
// 判断是否结束
// 如果结束,唤醒j进程．．．
}
// 重新提交URB
}
UVC_video.c：UVC标准驱动程序的数据处理框架流程:
static void uvc_video_complete(struct urb *urb)
{
if (!list_empty(&queue->irqqueue))
buf = list_first_entry(&queue->irqqueue, struct uvc_buffer,
queue);
//video->decode(urb, video, buf) ---> //uvc_video_decode_isoc
for (i = 0; i < urb->number_of_packets; ++i) {
// 处理头部 uvc_video_decode_start
// 处理数据 uvc_video_decode_data
// 判断是否结束 uvc_video_decode_end
// 如果结束，唤醒
}
// 重新提交URB
}
这里可以看到之前写的complete函数还不是很完善，没有对buf是空的情况作出处理。
※ 这里有个fid的概念：
在视频数据传输的过程中，数据是逐帧传输的，这个fid指的是帧的标号值（frame ID）。
根据fid判断当前帧的数据是否结束。
这里的帧表示的是一次urb传输的过程中的一个buf。
接下来就是跟之前一样拷贝数据，但是对本摄像头使用的ip2977的DSP芯片来说，还需要将官方手册中提到的修改代码加入其中：
总结：主要修改了两点
- 之前处理数据的时候只有当irqqueue队列不为空的时候才去处理数据；而现在即使应用程序已经占据了所有的空间导致urb的数据没办法再存入buf中了，也还是需要处理urb中的数据；
- 以前在处理urb数据的时候没有去注意fid参数；而现在需要考虑fid参数的作用，在USB摄像头中，视频数据是一帧一帧传输的，fid的作用就是让我们在处理视频数据的过程中做到 “帧同步” ，用fid将每一帧标上号。
修改完编译装载后依旧有问题。报错显示select timeout ，说明APP没有等到驱动程序的数据：
② 继续调试
首先看看wake_up函数有没有正常执行：
加入打印语句：
修改后重新装载：发现数据在不断的上报，但是还是解压缩出错。
有可能是JPEG数据格式不对，查阅资料后知道，所有的JPEG格式的数据都是FFD8开头，FFD9结尾的，在程序中测试一下我们视频数据格式，看符不符合JPEG格式：
重新编译装载：
说明数据格式没有问题。
回顾驱动程序的使用过程：
该函数中是否缺乏了某些东西？
查看标准uvc_queue.c中怎么实现的从队列中取出数据的操作：
这里还多了一个内存拷贝，APP传入 v4l2_buf 参数，应该将myuvc_buffer–>v4l2_buffer中的数据拷贝一份给 v4l2_buf 参数回去，这样APP才能知道当前的数据长度等等信息。
可以正常显示图像了。但是效果比较差。而且再次运行的时候会出错。
可能是在退出APP的时候清理工作没有做好，现在只是在streamoff函数中实现了清理的工作，现在将清理的工作放在myuvc_close函数中去执行：
扫一扫
3199
到【灌水乐园】发言
