【OpenCV】【入门】2.色彩空间转换

软件环境

本系列文章中所提到的接口及代码在以下环境中得到过验证：

Python == 3.8.5
opencv-contrib-python == 4.5.5.64

前言

在进行图像处理的过程中经常需要对图像的色彩空间进行转换，本文将对色彩空间的转换做一定的介绍。
色彩空间也称颜色模型、颜色空间、色彩模型等，它是图像在计算机内部的一种存储方式。常见的色彩空间包括RGB、GRAY、XYZ、YCrCb、HSV等。每种色彩空间都有其擅长的问题解决领域。所以在解决具体色彩问题时就需要进行特定的色彩类型空间转换。

API接口

cv.cvtColor( src, code[, dst[, dstCn]] ) -> dst

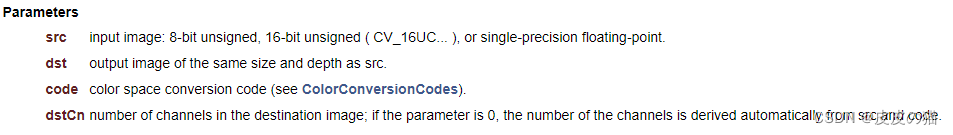

官方文档对各个输入参数的解释：

在使用过程中，一般情况下只需关注src，即输入图像的数组，还有code。code常见的取值如下：

转换代码	说明
cv2.COLOR_BGR2RGB	将BGR色彩空间转换为RGB色彩空间
cv2.COLOR_BGR2GRAY	将BGR色彩空间转换为GRAY色彩空间
cv2.COLOR_BGR2YCrCb	将BGR色彩空间转换为YCrCb色彩空间
cv2.COLOR_BGR2HSV	将BGR色彩空间转换为HSV色彩空间

色彩空间转换案例

1、将BGR色彩空间转换为RGB色彩空间

RGB色彩空间使用R(Red，红)、G(Green，绿)、B(Blue，蓝)3种基本颜色表示图像像素。RGB色彩空间中，图像的每一个像素用一个三元组表示，三元组中的3个值依次表示红色、绿色和蓝色，依次对应R、G、B通道。
需要注意的是，OpenCV中默认使用BGR色彩空间，它按照B、G、R通道顺序表示图像。

import cv2

# BGR to RGB
img = cv2.imread('test.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

cv2.imshow('BGR', img)
cv2.imshow('RGB', img_rgb)

k = cv2.waitKey(0)
if k == 27:
    cv2.destroyAllWindows()
elif k == ord('s'):
    cv2.imwrite('img_rgb.png', img_rgb)
    cv2.destroyAllWindows()

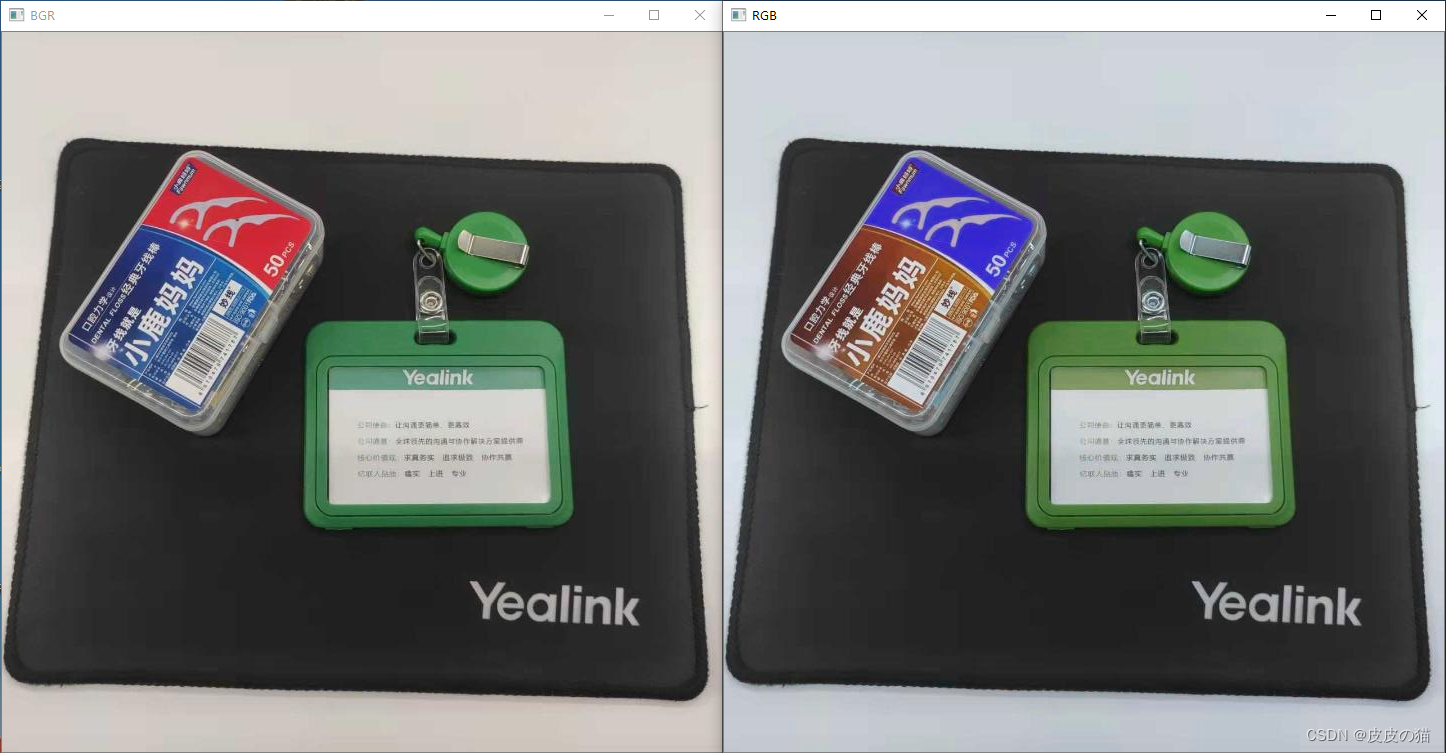

从结果可以看出，图像的蓝色通道与红色通道出现了很明显的对调，儿绿色通道没有很明显的改变。

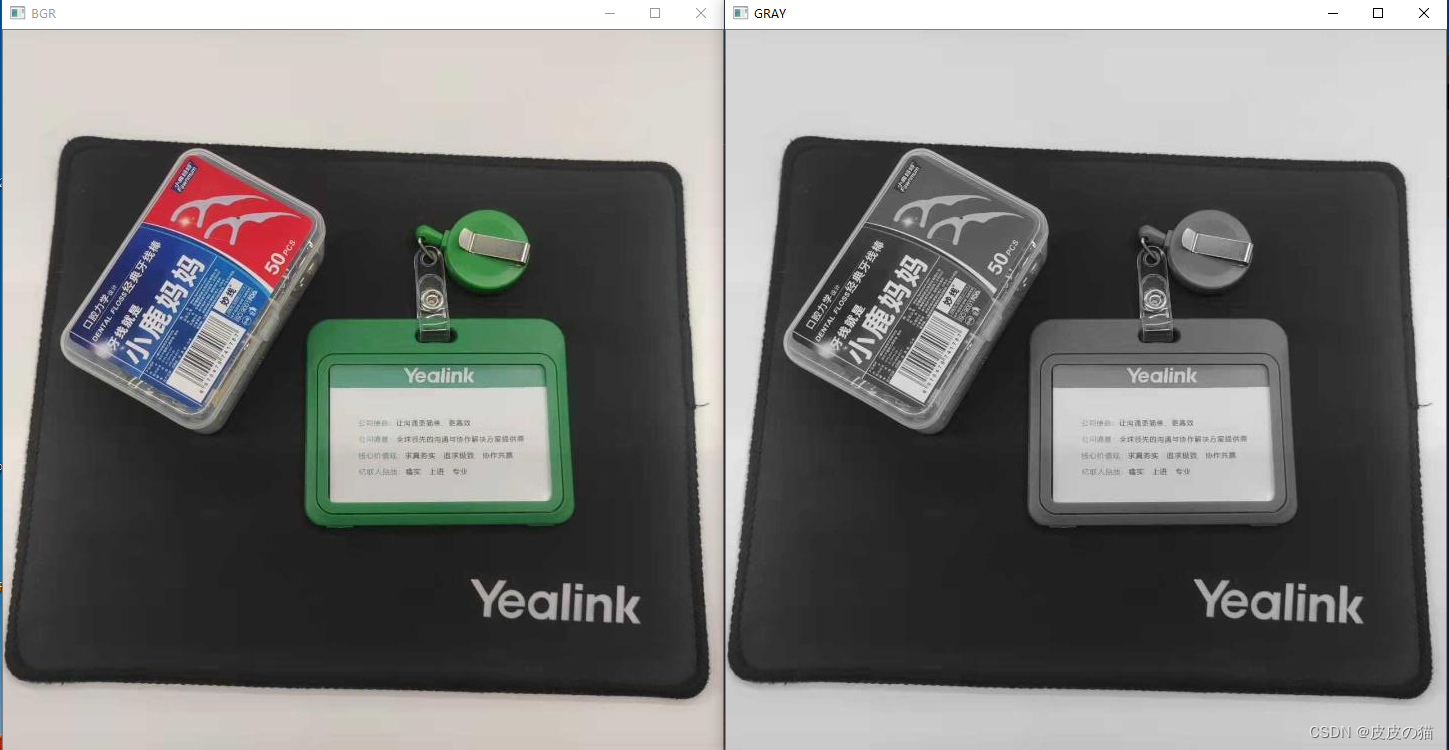

2、将BGR色彩空间转换为GRAY色彩空间

GRAY色彩空间通常指8位灰度图像，其颜色取值范围为[0，255]，共256个灰度级。从BGR色彩空间转换为GRAY色彩空间的计算公式为：

• Gray = 0.299R + 0.587G + 0.114B

其中，R、G、B为RGB色彩空间中R、G、B通道的图像。

import cv2

# BGR to GRAY
img = cv2.imread('test.jpg')
img_gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

cv2.imshow('BGR', img)
cv2.imshow('GRAY', img_gray)

k = cv2.waitKey(0)
if k == 27:
    cv2.destroyAllWindows()
elif k == ord('s'):
    cv2.imwrite('img_gray.png', img_gray)
    cv2.destroyAllWindows()

3、将BGR色彩空间转换为YCrCb色彩空间

YCrCb色彩空间用亮度Y，红色Cr、蓝色Cb表示图像。从BGR色彩空间转换为YCrCb色彩空间的计算公式为：

• Y = 0.299R + 0.587G + 0.114B
• Cr = 0.713(R - Y) + delta
• Cb = 0.564(B - Y) + delta

其中，delta = 128(8位图像)、delta = 32767(16位图像)、delta = 0.5(单精度图像)

import cv2

# BGR to YCrCb
img = cv2.imread('test.jpg')
img_YCrCb = cv2.cvtColor(img, cv2.COLOR_BGR2YCrCb)

cv2.imshow('BGR', img)
cv2.imshow('GRAY', img_YCrCb)

k = cv2.waitKey()
if k == 27:
    cv2.destroyAllWindows()
elif k == ord('s'):
    cv2.imwrite('img_YCrCb.png', img_YCrCb)
    cv2.destroyAllWindows()

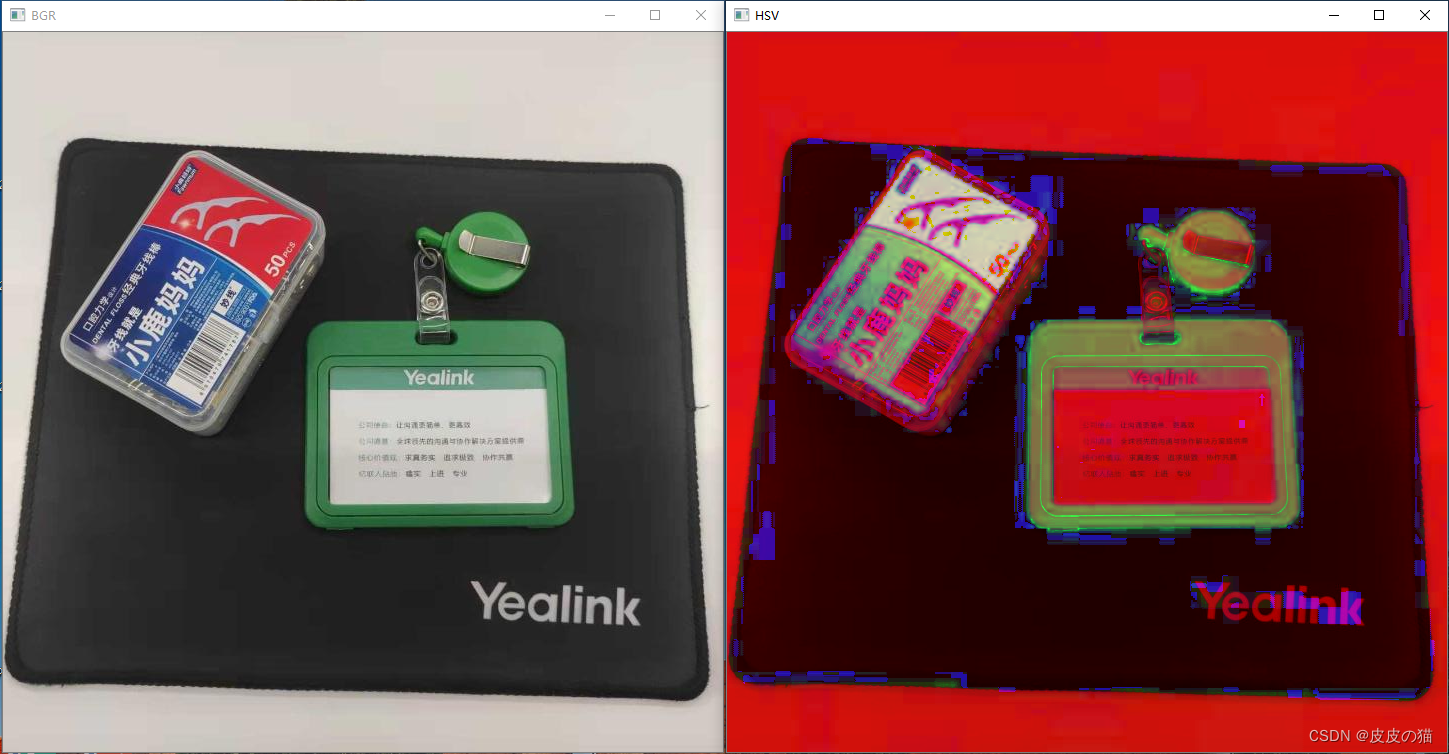

4、将BGR色彩空间转换为HSV色彩空间

HSV色彩空间使用色调(Hue，也称色相)、饱和度(Saturation)、亮(Value)度表示图像。

• 色调H表示颜色，用角度表示，取值范围为[0°，360°]，从红光开始逆时针方向计算。
• 饱和度S表示颜色接近光谱色的程度，或表示光谱色中混入白光的比例。光谱色中白光的比例越低，饱和度越高，颜色越深、艳。光谱色中白光比例为0时，饱和度达到最高。饱和度的取值范围为[0，1]。
• 亮度V表示颜色的明亮的程度，是人眼可感受到的明暗程度，其取值范围为[0，1]。

import cv2

# BGR to HSV
img = cv2.imread('test.jpg')
img_HSV = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

cv2.imshow('BGR', img)
cv2.imshow('HSV', img_HSV)

k = cv2.waitKey()
if k == 27:
    cv2.destroyAllWindows()
elif k == ord('s'):
    cv2.imwrite('img_HSV.png', img_HSV)
    cv2.destroyAllWindows()

一般情况下进行彩色图像阈值化处理时经常将图像转换为HSV色彩空间
