USB接入导致的漏电问题

很多情况下，都会使用USB-UART的芯片将系统中的UART接口通过方便的USB线缆与电脑连接。
但有的时候，当设计的硬件系统还未上电开机的时候，USB线缆已经与PC连接并接入硬件系统时，就会产生一个向硬件系统灌入的漏电；主控没有上电的条件，而外接的UART芯片通过RX持续对主控GPIO灌入电流，长久以往会导致主控失效等问题。
为避免产生长期的漏电，故采用以下电路设计模式。

解决方案

通过Buffer芯片将UART芯片RX信号接入主控，在系统上电的情况下，才将此RX信号接入主控；否则通过Buffer将输入信号隔离。以此实现在系统主控未上电的情况下，不受外界输入漏电流的影响。

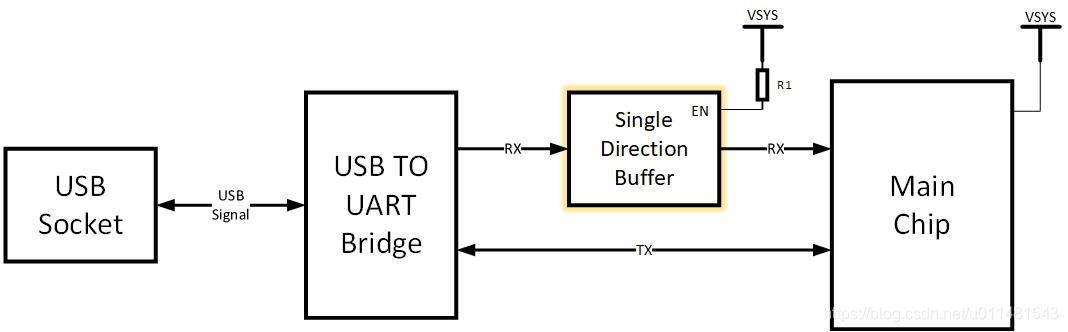

如上图，VSYS为系统电源，当系统电源上电的情况下，才通过Single Direction Buffer将RX信号接入主控。
