27.配置openstack多外网br-ex

最新推荐文章于 2025-06-20 12:30:05 发布
原创 最新推荐文章于 2025-06-20 12:30:05 发布 · 7.7k 阅读 · 12 ·
CC 4.0 BY-SA版权
本文为博主原创文章，未经博主允许不得转载。

本文介绍了如何在OpenStack中配置多外网，特别是br-ex1和br-ex2。首先在网络节点上通过OVS添加两个网桥，并绑定网卡。接着修改配置文件，包括l3_agent.ini和openvswitch_agent.ini，添加对应关系。推荐从L版开始使用flat模式而非vxlan。然后重启相关服务，通过openstack命令检查和验证网络设置。最后，确保计算节点和网络节点的IP转发功能在开机时自动开启。
  • 外网br-ex是配置在l3_agent.ini文件中的

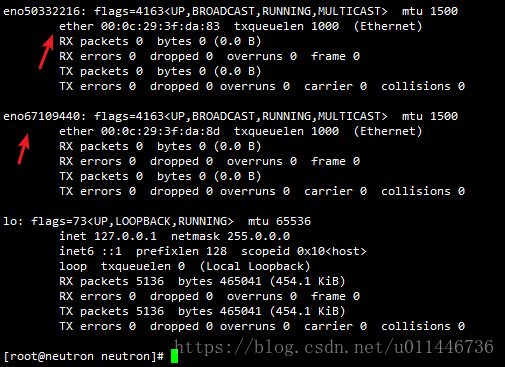

  • 网络节点neutron新增加两个网卡（桥接模式）：

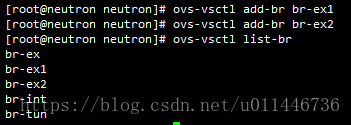

  • 新建网卡br-ex1，br-ex2并和网桥绑定：

# ovs-vsctl add-br br-ex1

# ovs-vsctl add-br br-ex2



  • 修改网卡配置文件

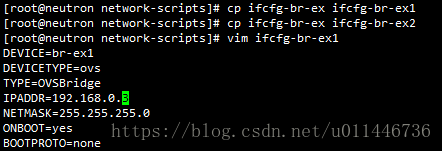

  • vim ifcfg-br-ex1

DEVICE=br-ex1

DEVICETYPE=ovs

TYPE=OVSBridge

IPADDR=192.168.0.3

NETMASK=255.255.255.0

ONBOOT=yes

BOOTPROTO=none

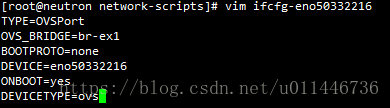

  • vim ifcfg-eno50332216

TYPE=OVSPort

OVS_BRIDGE=br-ex1

BOOTPROTO=none

DEVICE=eno50332216

ONBOOT=yes

DEVICETYPE=ovs



  • vim ifcfg-br-ex2

DEVICE=br-ex2

DEVICETYPE=ovs
