1. 在springcloud 体系中，可以用 hystrix-dashboard  实时监控服务的运行状态。上一文记录了单实例的监控，现在实现集群监控。

2. 新建工程 hystrix-turbine 作为集群监控的实现服务。

2.1 file - new - module

2.2  spring Initializr - module SDK 选择自己的 JDK ，其余的可以不用填写，next。

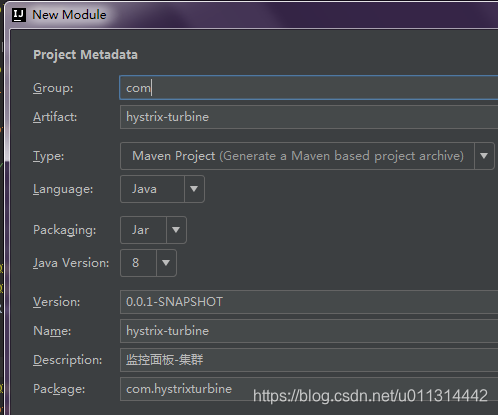

2.3 填写工程相关信息：包名、工程名等，next。

2.4 此步只是帮助自动生成依赖，可不选，直接 next。

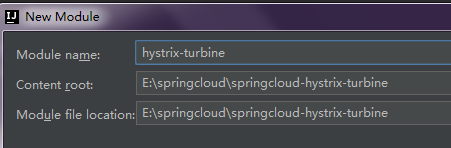

2.5 工程名，代码存放位置等，finish 。

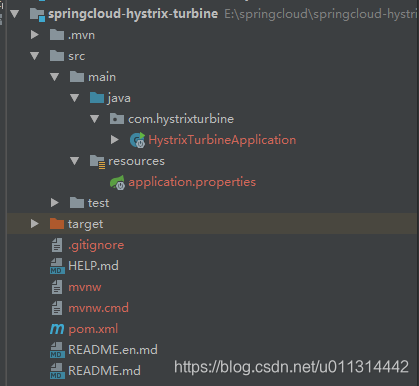

2.6 生成工程的结构如下：

2.7 pom.xml 重用 hystrix-dashboard 的依赖，另新增少量依赖：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>

	<groupId>com</groupId>
	<artifactId>hystrix-turbine</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<name>hystrix-turbine</name>
	<description>监控面板-集群 </description>

    <parent>
        <groupId>com</groupId>
        <artifactId>hystrix-dashboard</artifactId>
        <version>0.0.1-SNAPSHOT</version>
    </parent>

	<dependencies>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-turbine</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
	</dependencies>

</project>

2.8 启动类：

package com.hystrixturbine;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.cloud.netflix.turbine.EnableTurbine;


//监控面板-集群
@EnableTurbine

@SpringBootApplication
public class HystrixTurbineApplication {

	public static void main(String[] args) {
		SpringApplication.run(HystrixTurbineApplication.class, args);
	}

}

2.9 配置文件 application.properties：

# 注册中心 - 端口： 1234、工程名： eureka （见 eureka 工程中配置）。
eureka.client.serviceUrl.defaultZone= http://localhost:1234/eureka/

# 端口
server.port= 8889

# 工程名
spring.application.name= hystrix-turbine

# 被监控服务名称
turbine.app-config= ribbon,feign

# 集群名称为“default”。
# 应用服务很多时，可用多个 hystrix-turbine 来监控不同的聚合集群，集群名可区分这些不同的聚合集群，
# 此集群名亦可在 hystrix-dashboard 中用来定位不同的聚合集群：
# 即：“http://turbine-hostname:port/turbine.stream?cluster=[clusterName]” 中对应 “clusterName”便可。
turbine.cluster-name-expression= "default"

# 同一主机上的服务通过主机名与端口号的组合来进行区分，默认以 host 区分服务，
# 这样，本地调试时，本机上的不同服务则会聚合成一个服务来统计。
turbine.combine-host-port= true

3. 类同已有的 ribbon 工程，调整已有工程 feign 工程。

3.1 增加依赖 spring-cloud-starter-netflix-hystrix，此时 feign工程完整 pom 为：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.feign</groupId>
    <artifactId>service-feign</artifactId>
    <version>0.0.1-SNAPSHOT</version>
    <packaging>jar</packaging>
    <name>service-feign</name>
    <description>服务消费 feign 方式</description>

    <parent>
        <groupId>com.base</groupId>
        <artifactId>base-config</artifactId>
        <version>0.0.1-SNAPSHOT</version>
    </parent>

    <dependencies>

        <!-- 开启 hystrix 监控 -->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-actuator</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-hystrix</artifactId>
        </dependency>

        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-netflix-eureka-client</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-openfeign</artifactId>
        </dependency>
    </dependencies>

    <repositories>
        <repository>
            <id>spring-milestones</id>
            <name>Spring Milestones</name>
            <url>https://repo.spring.io/milestone</url>
            <snapshots>
                <enabled>false</enabled>
            </snapshots>
        </repository>
    </repositories>

</project>

3.2 配置文件中加上 hystrix 相关配置，完整配置为：

# 注册中心 - 端口： 1234、工程名： eureka （见 eureka 工程中配置）。
eureka.client.serviceUrl.defaultZone= http://localhost:1234/eureka/

# 端口
server.port= 8702

# 工程名
spring.application.name= feign

# 开启断熔器： （ Feign 自带断路器，但默认为不开启： false）
feign.hystrix.enabled=true

# 也可配置为'*' ，纳入 hystrix 服务监控
management.endpoints.web.exposure.include= hystrix.stream

3.3  启动类确认注解 ：@EnableHystrix，同时加上 hystrixMetricsStreamServlet 方法，完整启动类为：

package com.feign.servicefeign;

import com.netflix.hystrix.contrib.metrics.eventstream.HystrixMetricsStreamServlet;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.web.servlet.ServletRegistrationBean;
import org.springframework.cloud.netflix.eureka.EnableEurekaClient;
import org.springframework.cloud.netflix.hystrix.EnableHystrix;
import org.springframework.cloud.openfeign.EnableFeignClients;
import org.springframework.context.annotation.Bean;

@SpringBootApplication

/**
 * 基于接口的注解，可插拔，可使用 Feign注解 和 JAX-RS注解
 * Feign 默认集成 Ribbon，并和 Eureka 结合，默认实现负载均衡。
 */
@EnableFeignClients

// 标明自已为服务
@EnableEurekaClient

// 开启断路器： Hystrix
@EnableHystrix
public class ServiceFeignApplication {

	public static void main(String[] args) {
		SpringApplication.run(ServiceFeignApplication.class, args);
	}

    @Bean
    public ServletRegistrationBean hystrixMetricsStreamServlet() {
        ServletRegistrationBean registration = new ServletRegistrationBean(new HystrixMetricsStreamServlet());
        registration.addUrlMappings("/hystrix.stream");
        return registration;
    }
}

4. 依次启动工程： 注册中心 eureka ( 端口 1234 ) 、 服务应用 ribbon  ( 端口 8701 ) 、服务应用 feign ( 端口 8702)、

监控集群服务 hystrix-turbine ( 端口 8889)、监控仪表盘hystrix-dashboard  ( 端口 8888) 。

其中，服务应用 ribbon、feign 都调用第三方服务应用：seeParam  ( 端口 8801) 。

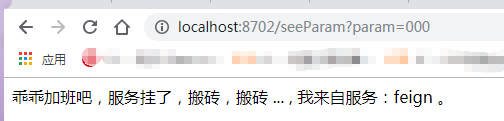

4.1 seeParam 工程未启动，由于有熔断机制，访问 feign 工程效果为：

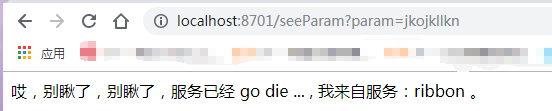

4.2 同样，seeParam 工程未启动，由于有熔断机制，访问 ribbon 工程效果为：

4.3 访问 http://localhost:8888/hystrix.stream ，可看到和单实例监控界面入口一样的面板界面。

此时，在 hystrix-dashboard 中使用集群监控的 URL 查看监控信息，在页面第一个输入框中输入 hystrix-turbine 工程的访问路径：http://localhost:8889/turbine.stream

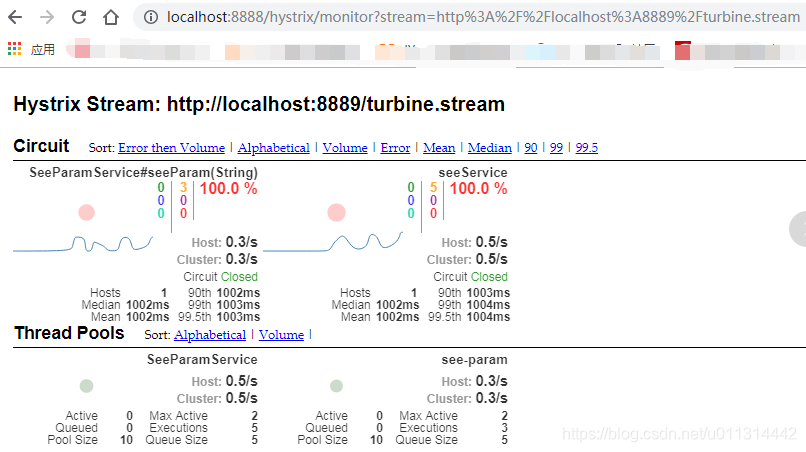

4.4  进入实时监控显示页面可看到 ，刚才已经多次刷新过请求的 feign、ribbon 工程的运行状况统计信息：

红色 100% 表示 请求 seeParam 工程失败。球体为红色也表明服务健康状态为最差。

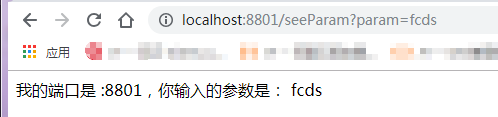

4.5 启动  seeParam 工程后，请求其接口：

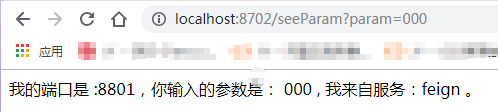

再多次刷新 feign、ribbon 的请求后，分别请求到了 seeParam 的接口：

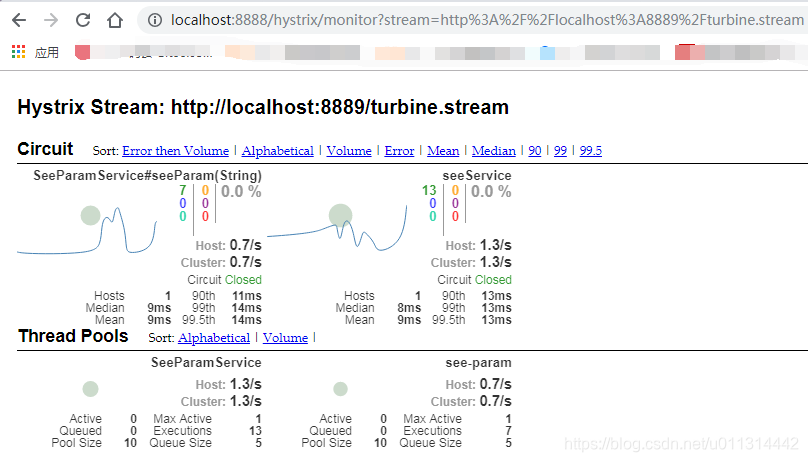

此时，再查看 hysteix-dashboard 中的服务统计信息：

失败请求率为 0.0%，球体也变为绿色，表示服务运行正常。

至此，服务监控的集群模式也实现了。

-------------------------------------------------------------

下一篇：springCloud - 第14篇 -

源码见：

https://gitee.com/FJ_WoMenDeShiJie/springcloud-feign

https://gitee.com/FJ_WoMenDeShiJie/springcloud-ribbon

https://gitee.com/FJ_WoMenDeShiJie/springcloud-seeParam

https://gitee.com/FJ_WoMenDeShiJie/springcloud-hystrix-turbine

https://gitee.com/FJ_WoMenDeShiJie/springcloud-hystrix-dashboard

-------------------------------------------------------------
