PowerBus 两线可通信可供电任意拓扑

最新推荐文章于 2025-04-27 14:20:55 发布
最新推荐文章于 2025-04-27 14:20:55 发布
阅读量6.5k 收藏 7
点赞数
分类专栏： 硬件设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u011270542/article/details/106833838
版权

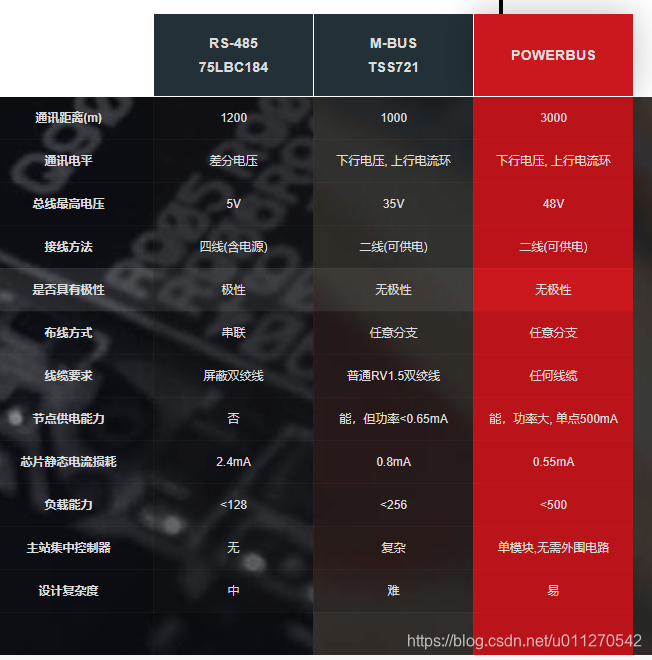

刚发现有这东西，使用2线即可完成通信、供电，而且任意拓扑结构；目前公司产品使用的是485通信，用网线的8根线完成，一对线用于485通信，6根线用于设备供电电源VCC+GND，由于线损以及485特性，布线拓扑受限，连接设备数量、布线距离。
