Scikit-learn－06.支持向量机算法

本系列文章介绍人工智能的基础概念和常用公式。由于协及内容所需的数学知识要求，建议初二以上同学学习。 运行本系统程序，请在电脑安装好Python、matplotlib和scikit-learn库。相关安装方法可自行在百度查找。

支持向量机简称SVM，是Support Vector Machine的缩写。SVM是一种分类算法，在工业界和学术界都有广泛的应用。特别是针对数据集较小的情况下，往往其分类效果比神经网络好。

SVM的最大特点是能构造出最大间距的决策边界，从而提高分类算法的准确性。

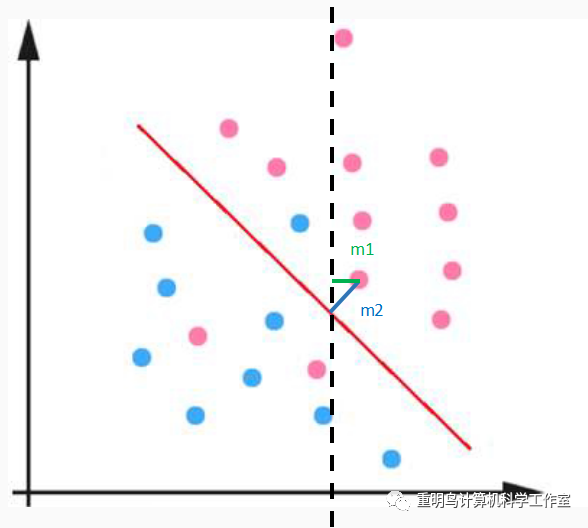

如上图，有红球和蓝球的一个数据集进行分类。可以构造一条分隔线把红色和蓝色的球最大限度的分开。这个分隔线就叫分隔超平面。图点，最近圆点到分隔超平面的距离m2比到垂直分隔线的距离m1要大。这个距离就叫间距。

那些离分隔超平面最近的点，称为支持向量。为了达到最好的分类结，SVM的算法原理就是要找到一个分隔超平面，它能把数据集正确的分类，并且不同类别间间距最大。

---

示例说明

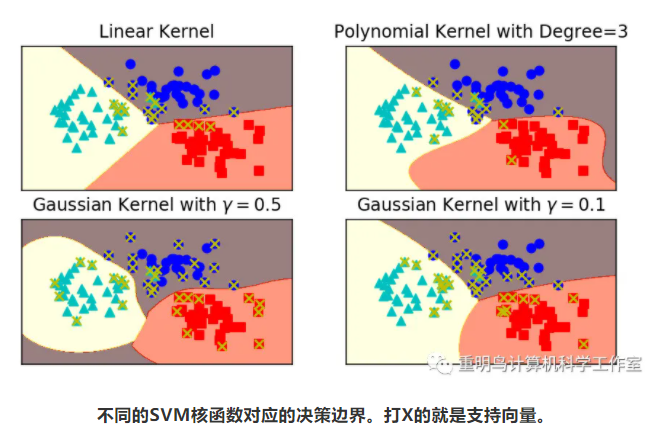

这个例子将在屏幕上随机选3个中心点，并在中心点周围一共随机画100个点。然后分别用线性、多项式和高斯三种核函数似合方式对屏幕上的点进行分类。其中高斯核函数采用两个不同的参数。（核函数是两个向量的内积，它的物理含义是衡量两个向量的相似性。）

---

示例程序

from sklearn import svm
from sklearn.datasets import make_blobs
from matplotlib import pyplot as plt
import numpy as np

#负责画出样本点
def plot_hyperplane(clf, X, y,
                    h=0.02,
                    draw_sv=True,
                    title='hyperplan'):

    #根据100个点坐标的范围生成一组网络数据
    x_min, x_max = X[:, 0].min() - 1, X[:, 0].max() + 1
    y_min, y_max = X[:, 1].min() - 1, X[:, 1].max() + 1
    xx, yy = np.meshgrid(np.arange(x_min, x_max, h),
                         np.arange(y_min, y_max, h))

    plt.title(title)
    plt.xlim(xx.min(), xx.max())
    plt.ylim(yy.min(), yy.max())
    plt.xticks(())
    plt.yticks(())

    Z = clf.predict(np.c_[xx.ravel(), yy.ravel()])

    # 给不同范围的点上色
    Z = Z.reshape(xx.shape)
    plt.contourf(xx, yy, Z, cmap='hot', alpha=0.5)

    markers = ['o', 's', '^']
    colors = ['b', 'r', 'c']
    labels = np.unique(y)
    for label in labels:
        plt.scatter(X[y==label][:, 0],
                    X[y==label][:, 1],
                    c=colors[label],
                    marker=markers[label])

    if draw_sv:
        sv = clf.support_vectors_
        plt.scatter(sv[:, 0], sv[:, 1], c='y', marker='x')



if __name__ == '__main__':
    #在三个随机中心点周围生成100个随机点
    X,Y = make_blobs(n_samples=100, centers=3,random_state=0, cluster_std=0.8)

    #用不同的核函数计算结果。
    #参数C表示对不符合最大间距规则样本的惩罚力度。
    clf_linear = svm.SVC(C=1.0, kernel='linear')
    clf_poly = svm.SVC(C=1.0, kernel='poly', degree=3)
    clf_rbf = svm.SVC(C=1.0, kernel='rbf', gamma=0.5)
    clf_rbf2 = svm.SVC(C=1.0, kernel='rbf', gamma=0.1)

    plt.figure(figsize=(10, 10), dpi=144)

    clfs = [clf_linear, clf_poly, clf_rbf, clf_rbf2]
    titles = ['Linear Kernel',
              'Polynomial Kernel with Degree=3',
              'Gaussian Kernel with $\gamma=0.5$',
             'Gaussian Kernel with $\gamma=0.1$']

    for clf, i in zip(clfs, range(len(clfs))):
       clf.fit(X,Y)
       plt.subplot(2, 2, i+1)
       plot_hyperplane(clf,X,Y, title=titles[i])

    plt.show()
