Matlab2023a安装NSCT_toolbox

前言：工作原因需要玩一下非下采样轮廓波变换（Nonsubsampled contourlet transform, NSCT），记录一下在Matlab环境下安装扩展工具包的步骤。

1.NSCT_toolbox

一个Matlab的扩展工具包，作者是Arthur Cunha，可在MathWorks官网下载，地址：Nonsubsampled Contourlet Toolbox - File Exchange - MATLAB Central。需要注册账号下载，不想注册账号的话，这里分享一下百度网盘的链接。

百度网盘：https://pan.baidu.com/s/1TTYrz-krZkfhXpI6nwaSBw
提取码：29su
--------------------------------------------------------------------------------------------------------------------

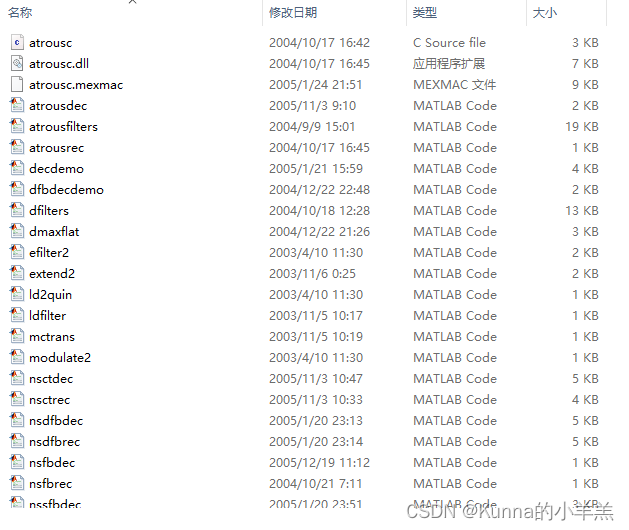

下载完后，工具包文件夹内容如下图所示：

注意：工具包里有3个c文件，分别是“atrousc.c；zconv2.c；zconv2S.c”，这3个文件需要mex编译后才能在Matlab中调用。

2.工具包配置

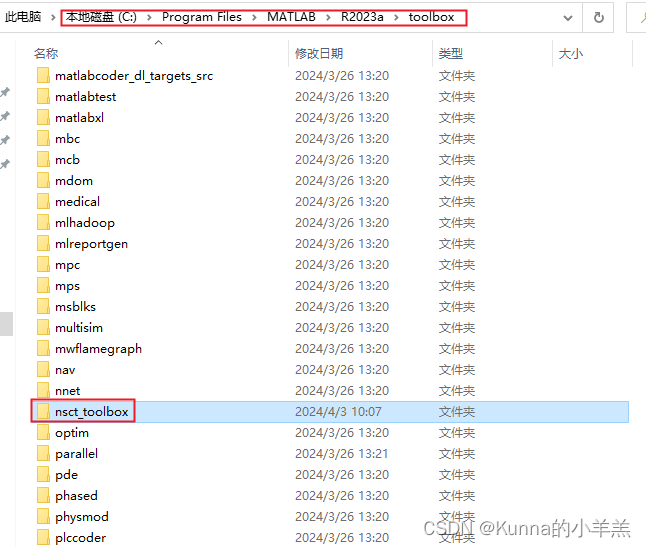

首先将工具包文件夹复制到Matlab安装目录下的toolbox文件夹下（也可以不复制，建议复制的理由是：工具包都放在规定的位置比较便于管理），安装目录因人而异，比如：C:\Program Files\MATLAB\R2023a\toolbox\，这个根据自己情况找到相应文件夹即可，如下图。

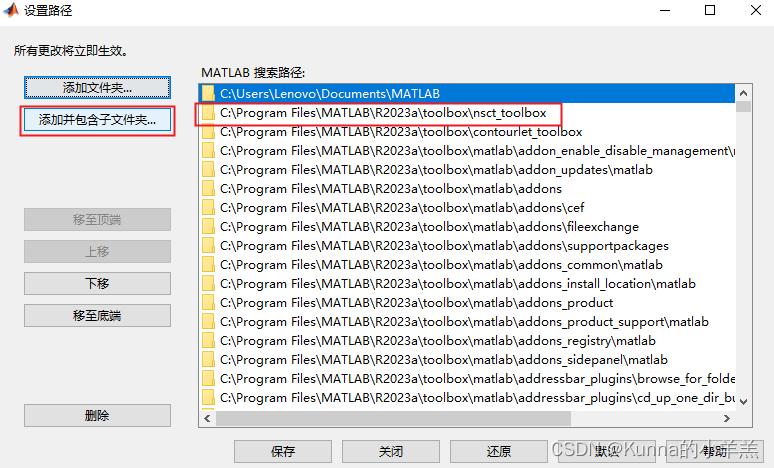

进入Matlab软件的“主页”--->“设置路径”下，进行路径设置，如下图。

将对应nsct_toolbox文件夹添加，保存后关闭。

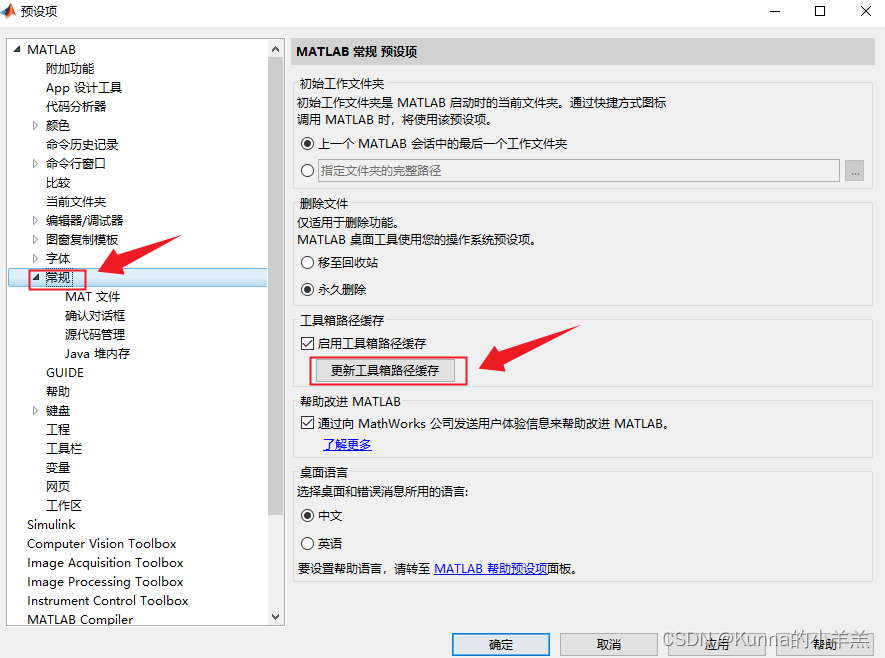

继续点击“预设项”，选择“常规”，更新一下工具箱路径缓存。

然后退出Matlab，再右键管理员权限重新打开Matlab软件（如果已经是管理员权限了则忽略）。

3.编译toolbox的c文件

管理员权限再次打开Matlab后，左侧工作区进入nsct_toolbox目录，在command命令窗口依次键入：

mex atrousc.c

mex zconv2.c

mex zconv2S.c

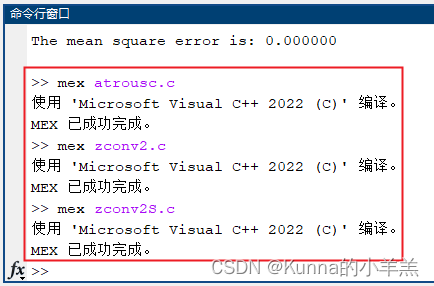

分别等待编译完成，如下图。

至此，该工具箱基本配置完成。这里可能大家的VC编译器不同，输出的提示信息也会对应不同。

4.运行测试demo

打开工具箱文件夹内的“dfbdecdemo.m”文件，运行测试。

注意三点：

1.demo中有两个函数名称多写了s字母，需要手动更改一下，具体的两个函数是coeffs = nssdfbdec( double(im), dfilter, nlevels )和imrec = nssdfbrec( coeffs, dfilter ) ，分别修改为coeffs = nsdfbdec( double(im), dfilter, nlevels )和imrec = nsdfbrec( coeffs, dfilter )；

2.输入函数的变量“im”是图像，需要加载，可在nsdfbdec函数前加一句im=imread("zoneplate.png")；

3.demo中如果要看运行的图像，将“% Show the reconstruction image and the original image”后的if 0修改为if 1即可。

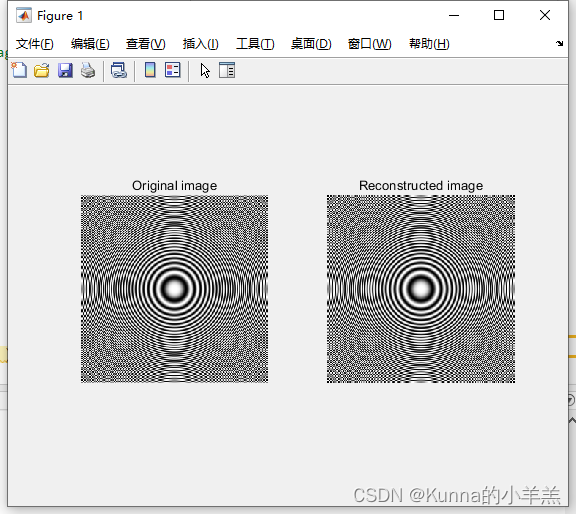

调整后保存运行，得到如下结果：

>> dfbdecdemo
     4

dmaxflat7
The mean square error is: 0.000000

说明配置成功。后续可调用工具箱的nsctdec()和nsctrec()分别进行NSCT的分解与重建，工具箱主要调用的函数如下：

The main functions are the following: nsctdec, nsctrec, nsdfbdec, nsdfbrec.
+ nsctdec: Nonsubsampled contourlet decomposition.
+ nsctrec: Nonsubsampled contourlet reconstruction.
+ nsdfbdec: Nonsubsampled directional filter bank decomposition.
+ nsdfbrec: Nonsubsampled directional filter bank reconstruction.

完毕！Enjoy。
