本文介绍如何使用Python的Matplotlib库自定义绘图风格，包括调整字体、网格线样式、刻度方向等，以创建符合个人审美的图表。通过示例代码展示了如何绘制并填充贝塞尔函数曲线。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这是我参照很多图之后按照自己的审美做的主题

from matplotlib import rcParams
import matplotlib.pyplot as plt
import numpy as np
%config InlineBackend.figure_formats = ['svg']
# 更改字体字号 10.5=五号字
rcParams['font.size']=10.5
rcParams['svg.fonttype']='none'
rcParams['font.sans-serif']=['Times New Roman']
rcParams['mathtext.fontset']='stix'
rcParams['axes.grid']=True
rcParams['axes.axisbelow']=True
rcParams['grid.linestyle']='--'
rcParams['xtick.direction']='in'
rcParams['ytick.direction']='in'

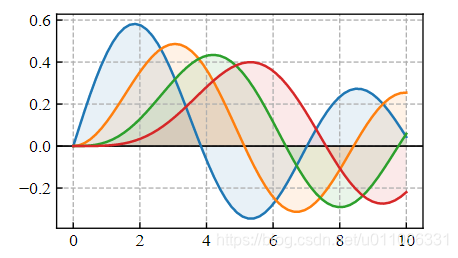

示例代码

from scipy.special import jn as BesselJ
x=np.linspace(0,10,60)
plt.figure(figsize=(10*50./127,6*50./127)) # 图像尺寸10x6cm
plt.axhline(0,color='black',lw=1)
for n in range(4):
    y=BesselJ(n+1,x)
    plt.plot(x,y)
    plt.fill_between(x,0,y,alpha=0.1)
